名师解读：人教版九年级物理第十七章《欧姆定律》第三节《电阻的测量》
人教版九年级物理上册第十七章第3节《电阻的测量》电子教案
第十七章欧姆定律第3节电阻的测量一、知识与技能1.能够应用欧姆定律学习一种测量电阻的方法。
2.进一步掌握电压表、电流表的使用方法及规则。
3.通过使用滑动变阻器，进一步理解滑动变阻器在电路中的作用，加深对滑动变阻器的正确使用方法的理解。
1.通过学生对自己的设计、操作、结论的分析，培养学生实事求是的科学态度和周密、严谨的科学思维方法，养成良好的学习习惯。
2.在共同完成的操作及实验过程中，培养同学之间相互协作的团队精神。
二、过程与方法1.通过教师与学生的双边活动，进一步培养学生的观察能力，以及对信息的综合分析能力。
2.通过学生根据实验课题选择仪器、设计实验、制订实验操作方案等，培养学生的实验能力。
三、情感态度与价值观1.通过探究，使学生体验探究的过程，激发学生主动学习的兴趣。
2.通过演示实验，培养学生的观察能力，并使学生通过实验理解做功与内能变化的关系。
利用电流表、电压表测电阻。
自行设计科学的、完整的实验操作方案。
电流表、电压表、导线、小灯泡、电阻等。
师：同学们上节课学习了欧姆定律，并已能用欧姆定律的公式做一些简单的计算，现在请同学们看这样的题目。
投影：用电压表测出一段导体两端的电压是7.2 V，用电流表测出通过这段导体的电流为0.4 A，这段导体的电阻是多少。
（学生练习，两个学生板演）解：根据欧姆定律I＝U/R得，R＝U/I＝7.2 V/0.4 A＝18 Ω师：欧姆定律I＝U/R可变形为R＝U/I，可不可以说导体的电阻R与导体两端电压成正比，与通过导体的电流成反比？也就是说，加在导体两端的电压越高，导体的电阻R就会越大；通过导体的电流越大，导体的电阻就会越小？生：电阻是物质本身的性质，是由导体本身的因素决定的，和导体两端是否有电压，电压多高，以及导体中是否有电流，电流的大小都没有关系。
师：肯定同学的回答。
强调：对于变形公式R＝UI，不能单纯从数学的角度理解，不存在R与U成正比，R与I成反比的关系，但是R＝UI可以作为电阻的计算式，由一段导体两端的电压和通过导体的电流来计算这段导体的电阻。
部编人教版九年级物理上册第17章 欧姆定律 【精品教案一】17.3电阻的测量
17.3电阻的测量【教材分析与处理】伏安法测电阻是欧姆定律内容的延续，本节主体内容是利用电压表、电流表测算出小灯泡的电阻，通过实验探究去发现钨丝电阻变化的规律，并最终找到影响钨丝电阻变化的因素及它们之间的相互关系。
本节教材重在培养学生的探究性学习能力，结合教学实际，对教材作如下设计。
第一环节：打开探究之门。
教师展示灯泡，提出思考，如何测量灯泡内灯丝的电阻呢？ 第二环节：探究实验。
教师组织学生设计、讨论实验方案。
第三环节：发现与拓展。
引导学生分析实验数据，感知灯丝的电阻受温度的影响。
【课型】实验探究课 【教学目标】1.知识与技能：应用欧姆定律，学习一种测量电阻的方法；会同时使用电压表与电流表，了解钨丝的电阻特性。
2.过程与方法：通过测量小灯泡的电阻，了解欧姆定律的应用。
3.情感、态度与价值观：实验电路的设计、连接以及测量过程中的兴趣培养，爱护实验器材。
【教学准备】器材：小灯泡（2.5V ）、电流表、电压表、开关、电池阻（3V ）、定值电阻（10Ω）、滑动变阻器、导线、实验报告单。
【教学过程】 一、复习引入师：欧姆定律的内容是什么？生：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
师：它的公式是什么？生：R UI =。
引导学生由欧姆定律R U I =推出I U R =。
（板书：R U I =→I UR =）二、新课教学（一）提出问题师：（展示小灯泡）如果要测量这个小灯泡灯丝的电阻，需要测量哪些物理量？分别用什么测？（板书：“测量小灯泡的电阻”）生：灯泡两端的电压和通过灯泡的电流，分别用电压表和电流表测。
师：根据什么公式算出灯泡灯丝的电阻？生：欧姆定律的变形公式I UR =。
（二）制定计划与设计实验 1.实验原理师：测量小灯泡的电阻依据的原理就是欧姆定律的变形公式I U R =。
请同学们画出测量小灯泡电阻的实验电路图。
（板书：“一、实验原理：欧姆定律的变形公式I UR =二、实验器材：”）2.实验电路图（板书：“三、实验电路图”） 学生设计电路图，教师巡视辅导。
九年级物理全册第17章+欧姆定律+第3节+电阻的测量教案+新人教版
《电阻的测量》课题§17～3 电阻的测量设计思想本节主要通过探究实验突破教学难点，强化教学重点：首先突出体现学生课堂学习的主体性，教师传授知识的引导性、辅助性；其次，重视教学的每个细节，课堂推进环环相扣，注意激发学生的好奇心和求知欲。
学情分析学生已经学习了欧姆定律，有一定的知识储备，但是学生动手能力、综合能力仍然较差。
教材分析本节是闭合电路欧姆定律的运用，既具有联系实际的意义，又能培养学生动手操作能力和分析能力。
本节的内容是本章知识的总结，教学中应当让学生有足够的运用知识分析和解决问题的机会。
学生在初中做过“用电流表、电压表测电阻”的实验，现在，再做“伏安法测电阻”，当然不能仅仅是操作的重复，要考虑电压表和电流表本身电阻给测量结果带来的误差。
教学目标知识与技能1．知道测量电阻的原理。
2．会同时使用电压表和电流表测电阻。
3．理解不同材料的导体电阻的特性。
过程与方法1．经历设计实验、进行实验、数据处理的过程，了解欧姆定律的应用。
2．通过学生动手实验，培养学生发现问题、提出问题和解决问题的能力。
情感态度与价值观1．通过设计实验、连接电路、测量等过程中，获得成功的愉悦。
2．培养学生严谨的科学态度。
3．初步建立将科学技术应用于实际的意识。
教学重点：能够设计电路图，完成实验测量；了解滑动变阻器在电路中的作用。
重点难点：伏安法测定值电阻的阻值。
难点教学实验法、观察法、讨论法方法使用电源、电流表、电压表、小灯泡、滑动变阻器、开关、导线、定值电阻器材课时1课时教学过程设计教学环节教师活动学生活动设计意图一、引入新课提问：实验室有一只电阻不明的定值电阻，你有办法知道其阻值吗？思考教师问题，作出推测，回答问题。
引入本节课的实验目的。
二、探究新知讨论实验原理提问：测量电阻，我们可以依据哪个公式？回答：R＝IU得到本实验的基本原理，为后面的仪器选取做准备。
讨论实验过程设计电路：提问：电路中需要滑动变阻器么？为什么？选用哪个实验电路？设计实验表格：电压U L/V电流I L/A电阻R L/讨论实验电路连接：讨论实验步骤：(请一位同学简述实验步骤)思考并回答：需要。
人教版九年级物理《第17章-欧姆定律》知识点汇总整理
第一节电阻上的电流跟两端电压的关系当电阻一定时，导体中的电流跟导体两端的电压成正比。
当电压一定时，导体的电流跟导体的电阻成反比。
易误点：电流与电压和电阻的关系叙述。
易误点辨析：解答有关“电流与电压和电阻的关系”的题目，容易出现以下两方面的错误：一是在分析电流跟电压、电阻两个变量的关系时，往往忽略了要对变量进行控制，从而使得出的结论缺少条件。
电流与电压、电阻的关系是有条件的：在电阻一定时，导体中的电流与导体两端的电压成正比；在电压一定时，导体中的电流与导体的电阻成反比。
做题时，同学们易忽视其成立的条件：“电阻一定”或“电压一定”。
二是将电流与电压、电阻的因果关系颠倒了。
说成“U与I成正比”“R与I成反比”。
电流与电压、电阻间的因果关系不能颠倒，在表述时要注意两点：①先有电压后有电流，电流与电压有关，而电压与电流无关；②电阻与电压、电流无关，而电流与电阻有关。
第二节欧姆定律及其应用1、欧姆定律内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
（德国物理学家欧姆）公式：I = URR=UIU=IRU——电压——伏特（V）；R——电阻——欧姆（Ω）；I——电流——安培（A）使用欧姆定律时需注意：R=UI不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。
因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。
人们只能是利用这一公式来测量计算导体的电阻而已。
欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分电路，并且是纯电阻电路。
拓展：纯电阻电路就是除电源外，只有电阻元件的电路。
电阻将从电源获得的能量全部转变成内能，即电能除了转化为内能以外没有其他形式能的转化，例如电灯、电烙铁、电熨斗、电炉等所在的电路，它们都是纯电阻电路，而含有电动机、电解槽的电路就不是纯电阻电路。
2、电阻的串联和并联电路规律的比较串联电路并联电路电流特点串联电路中各处电流相等nIIII=⋯===21并联电路的干路总电流等于各支路电流之和n IIII+⋯++=21电压特点串联电路两端的总电压等于各部分电路两端电压之和nUUUU+⋯++=21并联电路中，各支路两端的电压相等，且都等于电源电压nUUUU=⋯===21电阻特点串联电路的总电阻，等于各串联电阻之和n RRRR+⋯++=21；若有n个相同的电阻R0串联，则总电阻为0nRR=；把几个导体串联起来相当于增大了导体的长度，所以总电阻比任何一个串联分电阻都大。

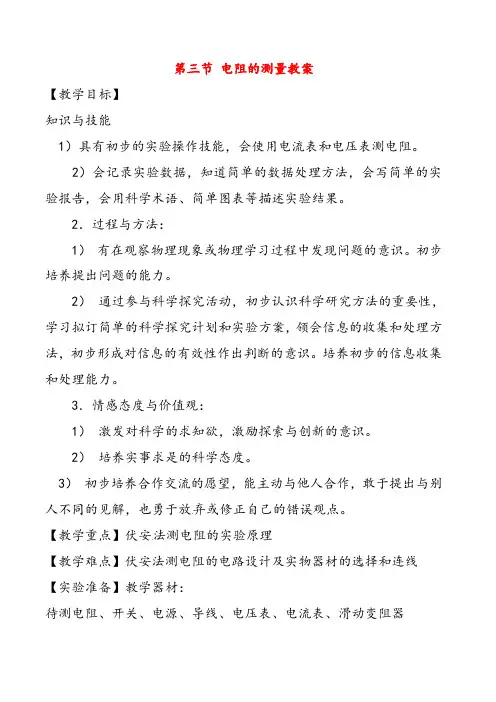

新人教版九年级物理上册第十七章欧姆定律第三节电阻的测量教案
第三节电阻的测量教案【教学目标】知识与技能1）具有初步的实验操作技能，会使用电流表和电压表测电阻。
2）会记录实验数据，知道简单的数据处理方法，会写简单的实验报告，会用科学术语、简单图表等描述实验结果。
2．过程与方法：1）有在观察物理现象或物理学习过程中发现问题的意识。
初步培养提出问题的能力。
2）通过参与科学探究活动，初步认识科学研究方法的重要性，学习拟订简单的科学探究计划和实验方案，领会信息的收集和处理方法，初步形成对信息的有效性作出判断的意识。
培养初步的信息收集和处理能力。
3．情感态度与价值观：1）激发对科学的求知欲，激励探索与创新的意识。
2）培养实事求是的科学态度。
3）初步培养合作交流的愿望，能主动与他人合作，敢于提出与别人不同的见解，也勇于放弃或修正自己的错误观点。
【教学重点】伏安法测电阻的实验原理【教学难点】伏安法测电阻的电路设计及实物器材的选择和连线【实验准备】教学器材：待测电阻、开关、电源、导线、电压表、电流表、滑动变阻器教师用：多媒体课件。
学生每组需要：【教学过程】主要教学过程教学内容教师活动学生活动一、创设情景导课实验室有一只阻值不明的电阻器，怎样测出它的电阻呢？如何测定一个定值电阻的阻值大小演示并提问：实验室有一只阻值不明的电阻器，怎样测出它的电阻呢？设计意图：复习“比较运动快慢的方法”，同时通过实验，让学生观察现象，创设情景，激发学生的学习兴趣和探究的欲望）今天我们来学习第3节电阻的测量（板书）使电阻器中通过电流，并测出电流值和电阻器两端的电压值，应用欧姆定律求出Rx的值。
1.观察、思考、回答2.讨论交流，阐明自己的观点，进入本节课的学习。
欧姆定律是研究哪些物理量之间的关系？演示）我们学习过测量电流和电压，怎么测量电阻呢？【课堂训练1】连接实物电路，体会电流表、电压表量程的选择及滑动变阻器的连接在你面前，是老师提供的实验器材，要求你利用它们通过测量的方法来证明自己的猜测，你打算怎么测量？交流一下，说说你的大体思路。
人教版九年级物理第十七章 欧姆定律 第3节 电阻的测量
Байду номын сангаас人教版九年级物理
电阻的测量
人教版九年级物理
电阻的测量
人教版九年级物理
电阻的测量
人教版九年级物理
电阻的测量
人教版九年级物理
练习1：下图闭合开关S，电压表V1是测量 ______两端的电压
电阻的测量
人教版九年级物理
练习2：在测小灯泡电阻实验中，电路连接 正确，合上开关，灯不亮，电流表没有示数 ，电压表有示数，原因是_________
人教版九年级物理
人教版九年级物理 第十七章 欧姆定律
第3节 电阻的测量
电阻的测量
人教版九年级物理
电阻的测量
人教版九年级物理
电阻的测量
人教版九年级物理
电阻的测量
人教版九年级物理
电阻的测量
双7电路
人教版九年级物理
电阻的测量
人教版九年级物理
请同学们完成课本第82页第2题电路连接
电阻的测量
人教版九年级物理
电阻的测量
九年级物理全册第17章欧姆定律第3节电阻的测量教案新人教版
第3节电阻的测量【教学目标】知识与技能1。
知道用电流表和电压表测电阻的原理.2。
会同时使用电流表和电压表测量导体的电阻。
3。
了解减小误差的方法.过程与方法1.通过电阻的测量，了解欧姆定律的应用。
2. 体验“伏安法”测量电阻的过程;能进行初步的相关电路分析、电路故障分析。
情感、态度与价值观1．通过学生自己的设计、操作、结论的分析，使学生养成学生实事求是的科学态度、周密严谨的科学思维方法和良好的学习习惯.2．在共同完成的操作及实验过程中,养成同学之间相互协作的团队精神。
【教学重点】1．会用“伏安法”测量导体的电阻。
2．基本电学实验常规；与实验相关的动态电路分析、电路故障分析、实验数据处理.【教学难点】如何引导学生分析实验数据,发现规律。
【教学准备】教师用：多媒体教学设备、多媒体课件。
学生用：学生电源、电压表、电流表、滑动变阻器、开关、定值电阻、小灯泡、导线若干（共24组）等。
【教学过程】(2）实验电路图：2.滑动变阻器的作用：①保护电路；②改变用电器两端的电压和通过的电流.3.教师参与小组讨论,展示部分学生的设计,并提出问题:实验中我们需要多测几组电流和电压值，要如何操作？有更简便易行的办法吗？（设计意图：利用前面的实验经验，学生很容易画出电路图，但是较难考虑到滑动变阻器的使用。
因此以下设计按照学生没有使用滑动变阻器的情况进行处理，要根据实际情况做出最佳处理。
）教师活动：展示学生画出的电路图，通过下面几个问题，引导学生讨论分析电路图的合理性。
（1）电路能测出几组数据，只测出一组数据计算的电阻准确可靠吗？（2）如何才能进行多次测量，得到多组数据呢?(设计意图:通过讨论，学生练习本章第一节课的探究实验，容易想到可以通过改变电池的个数或调节利用滑动变阻器的方法,改变电路中的电流,实现多次测量.通过学生对两种方法方便性的讨论，选取滑动变阻器,要求学生画出正确的电路图.）学生分小组根据实验原理R=U/I进行实验电路的设计，部分学生设计了如下电路：学生通过小组讨论改进实验用电路图，明确此实验中滑动变阻器的作用.滑动变阻器的作用：①保护电路;②小灯泡的电阻随温度的升高而增大，不能求平均值。
人教版九年级上册物理第十七章《欧姆定律》教案
第十七章欧姆定律本章内容概述欧姆定律是电学中的基本定律，它是学生进一步学习电学知识和分析电路的基础，是电学的重点内容.欧姆定律是实验定律，按照课标的要求教材将此内容的学习设计为学生的探究活动，目的是让学生进一步体验科学探究，学习科学探究的方法.本章教学内容以欧姆定律为线索，从欧姆定律的学习开始，到欧姆定律在理论和实际中的应用结束，教材自始至终站在培养学生的科学素养的角度安排教学内容.本章共分4节：1.第1节为“电流与电压和电阻的关系”，本节的综合性较强，知识方面要用到电路、电压和电阻的知识；技能方面要求学生掌握电流表、电压表和滑动变阻器等的使用.本节主要要求学生通过实验探究电流、电压和电阻的关系，并进一步掌握使用电压表和电流表测量一段导体两端的电压和通过导体的电流的方法.2.第2节为“欧姆定律”，本节是在掌握“电阻、电压、电流”三者之间关系的基础上推导出欧姆定律公式I＝UR，要求学生能应用欧姆定律解释一些简单现象，并能进行简单的计算.3.第3节为“电阻的测量”，本节是欧姆定律内容的延续，学生在应用欧姆定律解决问题的同时，又可以加深对欧姆定律的理解.本节主要考查了利用“伏安法”测电阻的方法，要求学生能正确使用滑动变阻器、电压表、电流表来测出小灯泡（或未知电阻）的电阻值.4.第4节为“欧姆定律在串、并联电路中的应用”，本节主要是关于欧姆定律和串、并联电路的综合，要求学生在掌握串、并联电路电压、电流特点的基础上，灵活利用欧姆定律来解决实际问题，并推导出串联电路的总电阻R总＝R1+R2，并联电路的总电阻1/R总＝1/R1+1/R2. 教学目标【教学目标】1.在知识目标方面：①通过实验探究，认识影响电流大小的因素有电压和电阻.②知道导体中的电流与电压、电阻的关系；③掌握并运用欧姆定律公式I＝UR；④掌握串、并联电路中电阻的关系，并能利用欧姆定律进行简单的计算；⑤知道用电流表和电压表测电阻的实验原理，会同时使用电压表和电流表测量导体的电阻.2.在能力目标方面：①通过探究过程进一步体会猜想与假设、设计实验、进行实验、分析与论证、评估与交流等探究环节.②通过制定研究方案进一步体会“控制变量”这一重要的研究方法.③通过分析与论证过程提高学生根据实验数据归纳物理规律的能力.3.在素养目标方面：①在数据收集过程中形成实事求是的科学态度；②通过探究，揭示隐藏的物理规律，激发学生探索的乐趣.③在与小组成员合作完成实验的过程中，加强与他人的协同、合作能力.本章课时安排【课时建议】本章共有4节，建议8课时.第1节电流与电压和电阻的关系………………………………………2课时第2节欧姆定律………………………………………………………1.5课时第3节电阻的测量……………………………………………………1.5课时第4节欧姆定律在串、并联电路中的应用…………………………1.5课时本章复习训练………………………………………………………1.5课时第1节电流与电压和电阻的关系【教学目标】一、知识目标1.通过实验探究电流、电压和电阻的关系；2.会同时使用电压表和电流表测量一段导体两端的电压和通过的电流；3.会使用滑动变阻器来改变一段导体两端的电压.二、能力目标1.通过实验探究过程，进一步体会科学探究方法；2.领悟用“控制变量法”来研究物理问题的科学方法；3.通过实验、分析和探索过程，提高根据实验数据归纳物理规律的能力，学会用图象研究物理问题.三、素养目标1.在解决问题的过程中，有克服困难的信心和决心，让学生体验战胜困难、解决物理问题时的喜悦；2.引导学生养成实事求是、尊重自然规律的科学态度；3.重视学生对物理规律的客观性、普遍性和科学性的认识，培养学生科学世界观的形成.【教学重点】实验探究电流、电压和电阻的关系的过程.【教学难点】运用数学一次函数图象分析出电流、电压和电阻的关系式.【教具准备】教师准备：演示用具、示教板一套，实验表格、图象坐标纸、多媒体课件等.学生准备：电流表和电压表各一个、三节干电池、滑动变阻器一个、定值电阻（R1＝5Ω、R2＝10Ω、R3=15Ω）、开关、导线若干.（以上器材为一组，每三人准备一组器材）【教学课时】2课时【巩固复习】教师引导学生复习上一节内容，并讲解学生所做的课后作业（教师可针对性地挑选部分难题讲解），加强学生对知识的巩固.【新课引入】教师演示实验：请同学们看一个最基本的电路连接，即由电源、小灯泡、开关各一个，导线若干组成的一个简单电路.（开关闭合后灯亮）请同学们思考：你有哪些办法使小灯泡的亮度变暗？学生讨论后回答：①可以减小电源电压.②可以在电路中串联一个电阻.教师按学生的方法演示.师前面我们学习了电流、电压和电阻三个量的知识，这三个量之间的关系并不是孤立存在的，而是互相联系、互相影响的，即电压变化要引起电流变化，电阻变化要引起电流变化.板书：提示：加在导体两端的电压越大，通过它的电流就会越大；导体的电阻越大，流过它的电流就会越小.这只是从定性的层面研究了电流与电压、电阻之间的关系，在物理学中更有意义的研究，应该是从定量的角度去研究电流与电压、电阻之间的关系.【进行新课】知识点1 探究电流与电压的关系（1）提出问题：师请同学们思考电阻不变时，电阻上的电流跟电阻两端的电压有什么关系？（2）猜想或假设：教师提示：同一个小灯泡接在一节电池的电路中时发光较暗，而接在两节电池的电路中时发光较亮.教师引导学生根据提示，发挥想象力，进行猜想或假设.学生猜想：电阻一定时，电压越高，电路中的电流越大.（3）设计实验：①实验仪器的选择：师我们所学的电流、电压和电阻三个物理量中，哪些物理量可以直接测量出来，分别用什么仪器来测量？生：能直接测量的物理量有：电流和电压，仪器分别为电流表和电压表.师电阻不能测量，我们怎样知道导体的阻值呢？生：可以从铭牌上读出导体的电阻值.②实验方法的选择：师也就是说在研究电流和电压、电阻之间关系时，我们是固定电阻不变，让电压发生改变，观察电流的变化，这种研究物理问题的方法叫什么？生：控制变量法.教师播放多媒体课件“控制变量法”，并讲解.控制变量法（多媒体课件）（1）什么是控制变量法：影响结果的因素称为变量，在研究某个因素对结果的影响时，只改变这个因素的大小，而保持其他因素不变，从而确定这个因素对结果的影响，以此类推，分析各个因素对结果的影响，这种方法叫做控制变量法.（2）使用控制变量法的一般步骤：①明确研究的问题中有多少个物理量，搞清研究的对象是哪个物理量；②逐一研究物理量（研究对象）跟某一物理量的单一关系；③把这些单一关系综合起来.（3）用控制变量法探究电流跟电压、电阻关系的具体方法是：①保持电阻不变，通过改变电压，观察电流的变化；②保持电压不变，通过改变电阻，观察电流的变化.从而得出它们之间的关系.③实验时如何减小误差：师实验时，针对于某一导体只测量一组电压和电流值，行吗？生：不行.师为什么？师生共同回答：多次测量可以减少误差，同时考虑到物理规律的客观性、普遍性和科学性，应该多测量几次.注意：我们在实验时不仅要针对同一导体测量几组电压值和电流值，同时还要更换定值电阻反复进行实验，这种研究物理问题的方法是不可忽视的.（实验时，给出了两个不同的定值电阻R1＝5Ω和R2＝10Ω）④实验时如何改变电压和电流：师我们在实验中要多次测量电压值和电流值，那么怎样去改变导体两端的电压和通过它的电流呢？生1：改变电源的电压，如：增减串联的干电池的节数.生2：用滑动变阻器来改变定值电阻两端的电压.教师总结指出：同学们知道了改变定值电阻两端电压的方法，请大家根据你认为最适合的方法和刚才我们设计的思路，对照自己桌前的器材选择你所需的实验仪器，并画出能够同时测量电压和电流的电路图.⑤实验探究报告：（教师用多媒体展示给学生）第*组实验探究报告［实验题目］探究电阻上的电流跟电阻两端电压的关系［猜想或假设］电流和电压成正比.［设计实验］（一）实验电路图：（二）实验数据表格：（三）实验器材：根据实验思想及所画电路图，选择如下器材：电池组、定值电阻（两个不同阻值）、电流表、电压表、滑动变阻器、开关各一个，导线若干.［进行实验］步骤一：按设计好的电路图正确连接实验电路.步骤二：先将5Ω的定值电阻接入电路，合上开关，适当移动滑动变阻器的滑片，分别读取三次电流表、电压表的数值，依次填入第1、2、3次数据表中.步骤三：再将10Ω的定值电阻接入电路，合上开关，适当移动滑动变阻器的滑片，分别读取三次电流表、电压表的数值，依次填入第4、5、6次数据表中.（4）进行实验：实际操作中，教师要提醒学生注意以下几个问题：（用多媒体播放）①连接电路和更换元件时，开关应处于断开状态，滑动变阻器按“一上一下”的接法，滑动变阻器的滑片应放到最大阻值的位置上.②正确连接电流表、电压表、滑动变阻器.③闭合开关前，明确研究对象；明确控制什么物理量不变，什么物理量改变；明确观察记录哪些数据.④测量过程中电路闭合时间不能过长，读取数据后要断开电路，以防止通电时间过长电阻发热给实验带来误差.⑤测量次数不要过多，根据时间而定，一般测量三次或四次左右.⑥若用滑动变阻器来改变导体两端电压的情况时，尽量使定值电阻两端的电压成整数倍地变化（如：0.5V，1V，1.5V……）.同样若用干电池（或学生电源）改变电源电压时，也尽量使电源电压成整数倍地变化.教师巡回指导学生进行实验，指出学生在实验中容易出现的错误，并分析错误原因，要求学生实事求是地填写实验数据.（5）分析和论证：数据处理时，教师可引导学生仔细思考测量数据，从不同的角度进行分析：如分析电压是怎样发生变化，从而影响到电流怎样变化；同时还应考虑到实验会有误差，可能数据不会完全一致.（6）得出结论：教师总结得出电流、电压关系的结论：板书：电阻不变时，通过导体的电流和导体两端的电压成正比.教师指导学生用测量的数据对照课本画出U-I图象（高中物理中叫伏安特性曲线），引导学生理解并运用图象法解决问题.教师播放多媒体课件“图象法”，并讲解.图象法（多媒体课件）在物理学中，经常利用图象表示一个物理量随另一个物理量的变化情况，它可以直观、形象地表示出物理量的变化规律.在本节中探究电流跟电压、电阻的关系的实验数据处理时，就应用了图象法；利用实验得到的数据进行描点，分别画出电阻不变时电流随电压的变化图象和电压不变时电流随电阻（或电阻的倒数）的变化图象，从而分析图象，得出电流跟电压、电阻的关系.（7）评估:要求学生在实验探究报告中反思自己的探究活动，如：①实验设计方案是不是最优的，还可能会存在着哪些不合理的地方，可怎样进行改进.②操作过程中读完数据做记录时没有及时断开开关，可能会浪费电；在更换电阻时，也没有断开开关，这也是不允许的.③从实验的过程和结果看，尽管数据之间不是完全吻合，但基本能反映规律，所以测得的数据和结论是可靠的.（8）交流：要求学生进行交流时，可以相互交换各自的实验探究报告，也可以口头表述自己在实验探究中与他人不同的意见，同时还应听取他人正确的意见.交流时，不应只是交流实验探究结论，交流的重点应放在实验探究的过程中.如：为什么我的猜想和别人不一样？为什么我的方法与你不一样？为什么你能得出这样的结论，而我的结论和你不一样？例题1（多媒体展示）为了探究电流跟电压的关系，小亮设计了如图甲所示的电路图.甲乙（1）请根据电路图，用笔画线代替导线将图乙中的元件连成电路.（2）在探究电流与电压的关系时，应保持不变，调节滑动变阻器滑片的位置，改变，记下对应的电流值.解析：（1）根据电路图连接实物图，首先应看明白电路图中各元件的位置及连接方式，然后对照电路图连接电路元件.连接时注意电表的正、负接线柱位置及其量程.看不出该使用哪个量程时，应使用较大量程.（2）在探究电流跟电压的关系时，根据控制变量法，应保持R不变，调节滑动变阻器，获取不同的电压值.答案：（1）如右图所示（2）电阻R的阻值电压表示数（或定值电阻两端电压）课堂演练完成本课时对应课堂练习.知识点2 探究电流与电阻的关系（1）提出问题:师前面的实验中，我们知道，电阻不变时，电流与电压成正比，那么，在电压不变时，电流与电阻之间有什么样的关系呢？（2）猜想或假设:生：根据“导体的电阻越大，流过它的电流就会越小”，因此我们猜想：电流与电阻成反比.（3）设计实验:教师提示：我们在做实验时，仍需使用控制变量法，即保持电阻两端的电压不变，研究电压不变的条件下，电流与电阻的关系，实验电路图与前面相同.（4）进行实验:步骤一：按电路图连接好电路.步骤二：分别将5Ω、10Ω、15Ω的定值电阻连入电路中，调节滑动变阻器，使电压表示数保持不变（如U=3V），分别读出电流表的示数，记录在下面的表格中.U= V（5）分析论证，评估，交流.根据测量的数据对照课本画出I-R图象，并得出结论.板书：在电压一定时，导体中的电流与导体的电阻成反比.例题2（多媒体展示）在探究电压不变，电流跟电阻关系的实验中，已经得出正确的实验结论，下表中有两个数据漏写，请根据实验结论，填写表中的两个空格.解析：当电压不变时，导体中的电流跟导体的电阻成反比.若电流从0.6A 减小为0.3A，电流减小了一半，那么电阻应增大一倍，为10Ω.若电阻从5Ω增大为20Ω，电阻增大为原来的4倍，那么电流应减小为原来的1/4，为0.15A.答案：100.15例题3（多媒体展示）在“探究电流与电阻的关系”的实验中，老师提供的实验器材如图所示（各个电源两端的电压保持不变，各个定值电阻受温度的影响可以忽略）.请选用合适的器材，完成实验探究.（1）你认为电流的大小与哪些因素有关？答：（2）本实验中，需要保持不变.（3）在虚线框内画出你设计的实验电路图.（4）小杨设计的实验方案中，使用了滑动变阻器，在实验中，滑动变阻器不能起到的作用是（）A.控制电路中的电流大小，保护电路B.保持定值电阻两端的电压不变C.改变电源电压解析：由电压、电阻的概念可知，电流的大小与电压、电阻有关；要研究电流与电阻的关系，应保持电压不变；实验中要测电压和电流，故应用到电压表和电流表，为了保证电压不变，还需用到滑动变阻器，因此电路设计如图所示；滑动变阻器的作用：既可以保护电路，又可以保持定值电阻两端的电压不变，但它不能改变电源电压.答案：（1）电压、电阻（2）电压（3）如右图所示（4）C课堂演练完成本课时对应课堂练习.教师总结：理解电流与电压、电阻的关系时，要注意以下两个问题：（1）这里的导体中的电流和导体两端的电压、导体的电阻都是针对同一导体而言的.不能说一个导体的电流和另一个导体两端的电压成正比；也不能说一个导体的电流与另一个导体的电阻成反比.所以，电流与电压、电阻的关系一定要标明是哪一段电路或哪一个导体.（2）注意电流与电压、电阻关系的逻辑性.在叙述三者关系时，电流与电压、电阻的顺序不能改变，即不可以说：电阻一定时，导体两端的电压随电流的增大而增大；电压一定时，电流越小，导体电阻越大.这是因为电压是形成电流的原因，因为导体两端加了电压，导体中才有电流，不是因为导体通过了电流才有电压，这个因果关系不能颠倒；而电阻是导体本身的一种性质，与通过导体的电流大小无关.【教师结束语】这节课我们研究了电流、电压和电阻这三个物理量间的关系，知道了在电阻一定时，电流与电压成正比；电压一定时，电流与电阻成反比.在研究问题时，学习了控制变量的思想，针对这个实验，在研究电流与电压的关系时，我们控制了电阻不变，即定值电阻不变；在研究电流与电阻关系时，我们控制电压不变.课后作业完成本课时对应课后练习.1.教师备课时要亲自操作做实验，注意提供的电源电压与滑动变阻器要配套，有些电源电压达不到3V，甚至有些连2.5V都达不到.2.本实验一定要弄清实验目的，条理要清晰，才能很好地完成实验.3.在分析和论证中可设计几个疑问，如有人说，“在电阻不变时，导体两端的电压与电流成正比，对吗”？突出物理规律成立的条件，明确物理量之间的因果关系，让学生学会概括、表达这种因果关系，真正明白物理量之间成正比的实际含义.4.考虑课时的限制，在探究电流与电阻关系时，可以利用研究电流与电压的关系中获取的数据，更深入灵活地对数据加以分析得出结论，也可以做演示实验，还可以课下验证，总之我们要尽量为学生提供些验证的器材，把探究延伸到课堂之外.5.要让学生明白和理解实验中滑动变阻器的作用.6.本堂课分析电压、电阻、电流三者之间的正比、反比关系很困难，是学生学习的一个难点，一定要注意突破.教师可以从多个角度分析：①小学的正比和反比知识，如：当a/b=常量，a与b成正比；当ab=常量时，a与b成反比.②从倍数角度分析；③从图象角度分析.探究电流与电压和电阻的关系第2节欧姆定律【教学目标】一、知识目标1.能根据实验探究得到的电流、电压、电阻三者的关系推导出欧姆定律.2.理解欧姆定律，记住欧姆定律的公式，并能利用欧姆定律进行简单的计算.二、能力目标1.通过分析与论证过程提高学生根据实验数据归纳物理规律的能力.2.通过计算，学会解答电学计算题的一般方法，培养学生逻辑思维能力，培养学生应用知识解决问题的能力.三、素养目标通过了解科学家发明和发现的过程，学习科学家坚韧不拔，探求真理的伟大精神和科学态度，激发学生努力学习的积极性和勇于为科学献身的热情.【教学重点】欧姆定律的推导和理解.【教学难点】欧姆定律的计算【教具准备】电池组、电阻（5Ω、10Ω、15Ω）多个、开关、导线若干、电流表、电压表、多媒体课件等.【教学课时】1.5课时【巩固复习】教师引导学生复习上一节内容，并讲解学生所做的课后作业（教师可针对性地挑选部分难题讲解），加强学生对知识的巩固.【新课引入】师同学们一定还记得我们在上节课中的探究实验，各组的探究结论，可以再讲讲吗？生1：电压越大，电流越大；电阻越大，电流越小；生2：在电阻一定时，电流与电压成正比；生3：在电压一定时，电流与电阻成反比.师电流、电压和电阻这三个物理量之间的关系首先是被德国的科学家欧姆发现的，所以我们把这个规律叫做欧姆定律，下面我们就一起来学习吧！【进行新课】知识点1 欧姆定律师 由上节课的结论可知：在电阻一定时，电流与电压成正比；在电压一定时，电流与电阻成反比.我们把它综合起来，用一句话表示就是：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比，这个结论就是欧姆定律.板书：欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.如果用U 表示加在导体两端的电压，R 表示这段导体的电阻，I 表示通过这段导体中的电流，那么欧姆定律可以写成如下公式： I=RU 式中的I 表示电流，单位是安培（A ）；U 表示电压，单位是伏特（V ）；R 表示电阻，单位是欧姆（Ω）.公式的物理意义：当导体的电阻R 一定时，导体两端的电压增加几倍，通过这段导体的电流就增加几倍.这反映导体的电阻一定时，导体中的电流跟导体两端的电压成正比例关系(I ∝U).当电压一定时，导体的电阻增加到原来的几倍，则导体中的电流就减小为原来的几分之一.这反映电压一定时，导体中的电流跟导体的电阻成反比例的关系(I ∝1/R).公式I=U/R 完整地表达了欧姆定律的内容.欧姆定律表达式I=R U 及其变形式U=IR 、R=IU 是电学计算的基本公式，应注意以下四点:（1）适用范围：欧姆定律只适用于纯电阻电路的导电情况，对非纯电阻电路，如含电动机的电路，欧姆定律不再适用.（2）同一性：I=R U 中的电流、电压、电阻是指同一个导体或同一段电路中的各量，三者要一一对应，在解题中，习惯上把同一个导体的各个物理量符号的角标用同一数字表示，如图所示的电路，通过电阻R1的电流111R U I =，通过电阻R2的电流222R U I =，电路的总电流I=UR ，当电路发生变化时，电路中的总电流可以表示为R U I ''='. （3）同时性:欧姆定律中三个物理量间具有同时性，即在同一部分电路上，由于开关的闭合或断开以及滑动变阻器滑片位置的移动，都将引起电路的变化，从而导致电路中的电流、电压、电阻的变化，因而公式I=U/R 中的三个物理量是同一时间的值.不可将前后过程中的I 、U 、R 随意混用.（4）公式中的三个物理量，必须使用国际单位制中的主单位，即I 的单位是安培，U 的单位是伏特，R 的单位是欧姆.例题1（多媒体展示）一辆汽车的车灯接在12V 电源两端，灯丝电阻为30Ω，求通过灯丝的电流.学生读题，根据题意老师板演，画好电路图.说明某导体两端所加电压的图示法.在图上标明已知量的符号、数值和未知量的符号.解：由题可知U ＝12V ，R L ＝30Ω，根据欧姆定律I ＝U/R=12V/30Ω=0.4A.教师归纳：（用多媒体展示）（1）解物理题的一般步骤：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3节电阻的测量
伏安法测电阻
1.实验原理:R=。
2.需要测量的物理量:待测电阻两端的电压和通过该电阻的电流。
3.实验电路图:
4.滑动变阻器的作用:改变待测电阻两端的电压,同时保护电路。
5.注意事项:(1)连接实物电路时,导线不能交叉,开关应断开;(2)滑动变阻器滑片置于阻值最大处,目的是防止短路引起电流过大,保护电路。
6.电流表和电压表量程选择方法:电流表的量程要大于电路中的最大电流。
在
不能估测电流时,先用大量程试触,由指针的偏转程度确定是否在小量程范围内,为了减小误差,在不超过量程的情况下,尽量选小量程;根据电源的电压选择电
压表的量程。
7.测定值电阻的阻值多次测量目的:求电阻的平均值,减小误差。
8.测小灯泡的电阻多次测量目的:避免偶然性,寻找小灯泡的电阻随温度的升高而增大的规律。
9.实验过程中,电流表无示数,故障原因可能是电流表被短路,或从电流表两接
线柱到电源两极间的电路中某处断路。
10.实验过程中,电流表无示数、电压表有示数且接近电源电压,故障原因是定
值电阻或小灯泡断路,或电压表串联在电路中。
11.实验过程中,电压表无示数但电流表有示数,故障原因是定值电阻或小灯泡
短路。
12.实验过程中,无论怎样移动滑动变阻器的滑片,电压表和电流表的示数都不变,故障原因是滑动变阻器同时接上面两个接线柱或同时接下面两个接线柱。
【典题通法】
考点伏安法测定值电阻
【例1】(2017·百色中考)小明用“伏安法”测量一个定值电阻R x的阻值(约为20 Ω)。
实验器材有:定值电阻R x、电压表(量程0～3 V和0～15 V)、电流表(量程0～0.6 A和0～3 A)、滑动变阻器(20 Ω 1 A)、开关、学生电源各一个,导线若干。
(1)“伏安法”测电阻的原理是R=。
(2)如图a所示是“伏安法”测电阻的实验电路图,图中甲、乙为两个电表,其
中甲为电压表。
(3)本实验电源电压选用12 V,电压表应选用0～15 V量程,电流表选用0～0.6 A量程;连接如图b所示的电流表时,应使电流从“0.6”接线柱流入电流表。
(4)闭合开关后,发现电压表的示数约为6 V,电流表示数为零;移动滑动变阻器
滑片,电压表示数有明显变化,但电流表示数始终为零,则发生故障的元件是
电流表。
(5)排除故障后,接通电路,移动滑动变阻器滑片,当电流表的示数如图b所示时,通过电阻R x的电流大小是0.34A。
(6)经多次测量,小明由实验数据绘制得如图c所示的U-I图象,由图象可知:电阻R x= 22.2Ω(保留1位小数)。
(7)在物理实验中,经常要对物理量进行多次测量,下列实验与本次实验进行多
次测量的目的相同的是A(填序号)。
A.用刻度尺测量物理课本的长与宽
B.探究杠杆的平衡条件
【解析】(1)伏安法测电阻的原理是:R=。
(2)图a中甲表和待测电阻并联,所以甲为电压表。
(3)电源电压为12 V,为保证电压表正常使用,电压表应接入稍大的15 V量程。
接如图b所示的电流表,“0.6”接线柱为“+”接线柱,所以应使电流从
“0.6”接线柱流入电流表。
(4)闭合开关后,发现电压表的示数约为6 V,两电阻串联分压,电流表示数为零,说明电路故障不是断路;移动滑动变阻器滑片,电压表示数有明显变化,但电流表示数始终为零,说明电流表被短路。
(5)电流表接的是0～0.6 A量程,分度值为0.02 A,此时的电流为0.34 A。
(6)在U-I图象中,电压U=10 V时,电流为0.45 A,
所以R x==≈22.2 Ω。
(7)本实验多次测量是为了取平均值提高测量的准确度,减小误差;
A.用刻度尺测量物理课本的长与宽,需要多次测量,是为了取平均值减小误差,符合题意;
B.探究杠杆平衡条件时,也需要多次测量,是为了得出普遍性的结论,不符合题意。
考点伏安法测量小灯泡的电阻
【例2】(2017·来宾中考)在做“测量小灯泡的电阻”的实验时,小明选用了电压为6 V的电源,额定电压为3.8 V的小灯泡和其他合适的器材,并连接了部分实验电路,如图所示:
(1)为了完成实验,请你帮他用笔画线代替导线将电路连接完整(要求导线不能交叉,滑动变阻器的滑片向右移动时电流表示数变小)。
答:如图所示:
(2)电路连接好后,在闭合开关前,应将滑动变阻器的滑片P移到B端(选填“A端”或“B端”)。
(3)当闭合开关,移动滑动变阻器的滑片时,灯丝突然烧断,此时电压表的示数变大(选填“变大”“变小”或“不变”)。
(4)换相同规格的小灯泡,重新实验并记录数据如表:
不合理(选填“合理”或“不合理”),你的理由是灯丝的电阻受温度影响,小灯泡的灯丝温度不同,电阻也不相同。
【解析】(1)由图可知,电压表、电流表的量程已经确定,滑动变阻器按“一上一下”的原则串联在电路中,题中要求滑动变阻器的滑片向右移动时电流表示数变小,这说明滑片向右移动时,滑动变阻器的电阻变大,则左下方A接线柱必须接入电路。
(2)闭合开关之前滑动变阻器滑片要位于最大阻值处,由(1)中图可知,滑动变阻器的滑片P应移到B端。
(3)因为小灯泡的灯丝烧断后,电压表测量电源电压,所以电压表的示数变大。
(4)灯丝的电阻与温度有关,小灯泡在不同电压下工作时,小灯泡的灯丝温度不同,电阻也不相同,所以不能求灯丝电阻的平均值,故该做法不合理。
科学方法——比较法
解读:把相似的两个或两个以上物理量或物理过程放到一起,比较其异同并得出物理规律的物理方法。
应用:测定值电阻的阻值多次测量是为了求平均值,减小误差;测小灯泡的电阻多次测量是为了找出灯泡的电阻随温度的升高而增大的普遍规律。
