cad线宽设置
CAD中的线型和线宽设置
CAD中的线型和线宽设置在CAD软件中，线型和线宽的设置是非常重要的功能，它们在绘制和编辑图形时起着关键的作用。
本文将详细介绍CAD软件中线型和线宽的设置方法和技巧。
首先，我们来讨论线型设置。
CAD软件中线型通常分为实线、虚线和点线等几种类型。
线型设置对于不同的绘图需求有不同的选择。
CAD软件通常默认使用实线作为线型，但我们可以根据具体需要进行调整。
要设置线型，我们可以通过绘图设置或图层管理面板中的线型选项来完成。
在绘图设置中，我们可以自定义线型名称、模式和缩放比例。
例如，如果我们需要使用虚线，可以选择“虚线”作为线型名称，然后选择虚线模式和合适的缩放比例。
线型的模式可以通过设置不同长度的线段来实现不同的线型效果。
另外，CAD软件还提供了一些预定义的线型供我们选择。
预定义线型包括虚线、点划线、点线和中心线等，它们适用于不同的绘图需求。
选择合适的预定义线型可以提高绘图效率和准确性。
除了线型，线宽的设置也是CAD软件中的重要功能。
线宽决定了绘制出的线段的粗细程度。
CAD软件通常提供了一些预定义的线宽供我们选择，如0.13mm、0.18mm和0.25mm等。
我们也可以自定义线宽，根据实际需要设置不同的线宽值。
在CAD软件中，我们可以通过绘图设置或图层管理面板中的线宽选项来设置线宽。
在绘图设置中，我们可以选择预定义的线宽或者输入自定义值。
线宽的设置会直接影响到绘图的效果和可读性，因此在选择线宽时需要注意平衡线段的粗细和绘图的清晰度。
除了线型和线宽的设置，CAD软件还提供了一些辅助功能来帮助我们更好地绘图。
例如，我们可以通过图层管理来管理线型和线宽的属性，并对不同的图层进行设置。
图层管理还可以实现图层的可见性和冻结，方便我们快速切换和查看绘图内容。
在使用CAD软件进行绘图时，准确地设置线型和线宽是非常重要的。
合理的线型和线宽设置可以提高绘图效率和准确性，使绘图内容更加清晰易读。
通过本文的介绍，希望读者们能够更好地理解CAD软件中线型和线宽的设置方法和技巧，并能够灵活运用于实际绘图中。

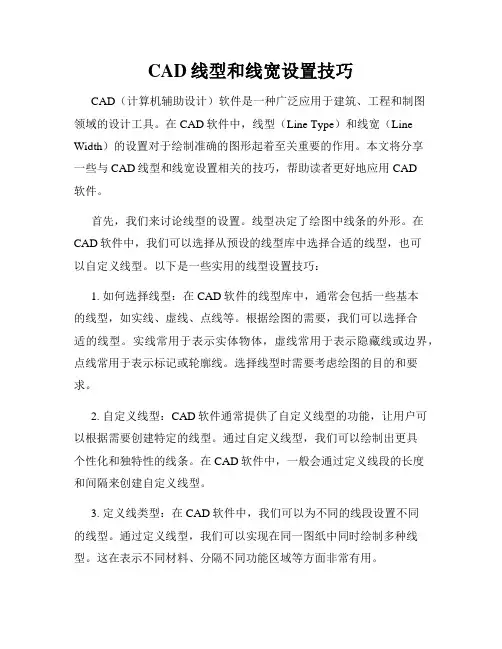

CAD线型和线宽设置技巧
CAD线型和线宽设置技巧CAD（计算机辅助设计）软件是一种广泛应用于建筑、工程和制图领域的设计工具。
在CAD软件中，线型（Line Type）和线宽（Line Width）的设置对于绘制准确的图形起着至关重要的作用。
本文将分享一些与CAD线型和线宽设置相关的技巧，帮助读者更好地应用CAD软件。
首先，我们来讨论线型的设置。
线型决定了绘图中线条的外形。
在CAD软件中，我们可以选择从预设的线型库中选择合适的线型，也可以自定义线型。
以下是一些实用的线型设置技巧：1. 如何选择线型：在CAD软件的线型库中，通常会包括一些基本的线型，如实线、虚线、点线等。
根据绘图的需要，我们可以选择合适的线型。
实线常用于表示实体物体，虚线常用于表示隐藏线或边界，点线常用于表示标记或轮廓线。
选择线型时需要考虑绘图的目的和要求。
2. 自定义线型：CAD软件通常提供了自定义线型的功能，让用户可以根据需要创建特定的线型。
通过自定义线型，我们可以绘制出更具个性化和独特性的线条。
在CAD软件中，一般会通过定义线段的长度和间隔来创建自定义线型。
3. 定义线类型：在CAD软件中，我们可以为不同的线段设置不同的线型。
通过定义线型，我们可以实现在同一图纸中同时绘制多种线型。
这在表示不同材料、分隔不同功能区域等方面非常有用。
接下来，我们来讨论线宽的设置。
线宽指的是绘图中线条的粗细程度。
线宽的设置不仅影响到绘图的外观效果，还与输出打印、显示效果等相关。
以下是一些关于线宽设置的技巧：1. 选择合适的线宽：CAD软件通常提供了一些标准的线宽选项，如0.1mm、0.2mm、0.3mm等。
选择合适的线宽可以根据绘图的需求，例如在平面图中使用较细的线宽，而在剖面图中使用较粗的线宽，以突出不同的信息。
2. 调整线宽比例：在CAD软件中，我们可以通过调整线宽比例来改变线条的粗细。
通过修改比例系数，我们可以使线宽变得更细或更粗。
这样的功能在处理复杂图形时特别有用，可以让线条的粗细更加均匀。

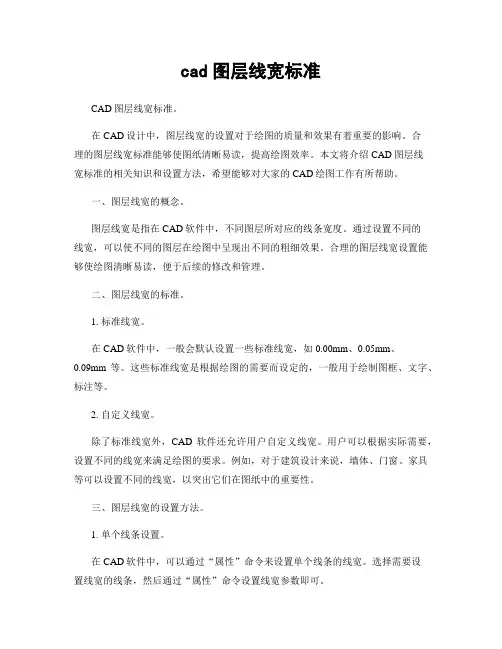

cad图层线宽标准
cad图层线宽标准CAD图层线宽标准。
在CAD设计中，图层线宽的设置对于绘图的质量和效果有着重要的影响。
合理的图层线宽标准能够使图纸清晰易读，提高绘图效率。
本文将介绍CAD图层线宽标准的相关知识和设置方法，希望能够对大家的CAD绘图工作有所帮助。
一、图层线宽的概念。
图层线宽是指在CAD软件中，不同图层所对应的线条宽度。
通过设置不同的线宽，可以使不同的图层在绘图中呈现出不同的粗细效果。
合理的图层线宽设置能够使绘图清晰易读，便于后续的修改和管理。
二、图层线宽的标准。
1. 标准线宽。
在CAD软件中，一般会默认设置一些标准线宽，如0.00mm、0.05mm、0.09mm等。
这些标准线宽是根据绘图的需要而设定的，一般用于绘制图框、文字、标注等。
2. 自定义线宽。
除了标准线宽外，CAD软件还允许用户自定义线宽。
用户可以根据实际需要，设置不同的线宽来满足绘图的要求。
例如，对于建筑设计来说，墙体、门窗、家具等可以设置不同的线宽，以突出它们在图纸中的重要性。
三、图层线宽的设置方法。
1. 单个线条设置。
在CAD软件中，可以通过“属性”命令来设置单个线条的线宽。
选择需要设置线宽的线条，然后通过“属性”命令设置线宽参数即可。
2. 批量设置。
对于大批量的线条，可以通过“线型管理器”命令来进行批量设置。
在线型管理器中，可以选择需要设置线宽的图层，然后统一设置它们的线宽参数。
四、图层线宽的应用。
1. 提高绘图质量。
合理的图层线宽设置能够使绘图更加清晰易读，提高绘图质量。
不同线宽的设置可以使图纸中的各个部分清晰可辨，便于工程师和施工人员进行理解和使用。
2. 方便后续修改。
通过设置不同的线宽，可以使图纸中的各个部分在视觉上更加突出。
这样一来，如果需要对图纸进行修改，就可以更加方便地找到需要修改的部分，提高了修改的效率。
3. 便于管理。
合理的图层线宽设置能够使图纸更加规范化，便于后续的管理和归档。
不同线宽的设置使得图纸更加清晰易读，方便工程师和设计人员进行后续的查阅和使用。
CAD中的线型和线宽设置指南
CAD中的线型和线宽设置指南在CAD软件中，线型和线宽的设置是非常重要的，它们能够决定绘图的外观和呈现效果。
本篇文章将为大家介绍CAD中线型和线宽的设置指南。
一、线型的设置1. 首先，打开CAD软件，点击“格式”菜单栏下的“线型管理器”选项。
2. 在线型管理器窗口中，可以看到已经预设好的一些线型，如“实线”、“虚线”、“点线”等。
如果需要创建新的线型，可以点击“新建”按钮。
3. 接下来，在弹出的“新建线型”窗口中，可以选择线型的样式。
CAD提供了多种样式，可以根据需要选择。
4. 在选择线型样式后，可以设置线型的比例。
比例越大，线型就越密集。
5. 确定好线型和比例后，点击“确定”按钮保存设置。
新建的线型就会显示在线型管理器中。
6. 在绘图中使用线型时，只需要在“属性”窗口中选择相应的线型即可。
二、线宽的设置1. 在CAD软件中，线宽的设置可以通过“属性”窗口来完成。
打开“属性”窗口后，可以看到“线宽”选项。
2. 默认情况下，线宽的设置是“默认”，即线宽为0，也就是最细的线宽。
如果需要修改线宽，可以点击“默认”选项后面的下拉菜单，选择相应的线宽值。
3. CAD提供了多种线宽选项，包括0.00mm、0.05mm、0.09mm等。
根据需要选择合适的线宽。
4. 在绘图中使用线宽时，只需要将相应的线段选中，然后在“属性”窗口中选择需要的线宽即可。
三、线型和线宽的应用技巧1. 在绘制CAD图纸时，可以根据需要选择不同的线型和线宽。
例如，在绘制建筑物轮廓时可以使用实线和较粗的线宽，而在绘制细节部分时可以使用虚线和较细的线宽。
2. 在绘制CAD图纸时，线型和线宽也可以用于表示不同的物体材质或状态。
例如，可以使用虚线和较粗的线宽表示剖面或隐藏的物体。
3. 如果需要自定义线型和线宽，可以在线型管理器中创建新的线型和线宽，并保存到自定义的线型库中。
这样可以方便以后的使用。
4. 在绘制CAD图纸时，线型和线宽的统一使用是非常重要的，可以提高绘图的美观性和可读性。
cad图纸线宽标准
cad图纸线宽标准CAD图纸线宽标准。
在CAD绘图中，线宽是一个非常重要的参数，它直接影响着图纸的显示效果和打印质量。
因此，了解和掌握CAD图纸线宽标准是每个CAD绘图人员都必须具备的基本技能。
本文将详细介绍CAD图纸线宽标准的相关知识，希望能够对大家有所帮助。
一、线宽的概念。
线宽是指绘图中线条的粗细程度，它通常以毫米（mm）为单位进行表示。
在CAD绘图中，线宽的选择对于图纸的显示效果和打印质量有着直接的影响。
合理的线宽设置不仅可以使图纸显示清晰，而且还可以保证打印出的图纸质量更加优秀。
二、CAD图纸线宽标准的选择。
1. 线宽的选择原则。
在CAD绘图中，线宽的选择需要遵循一定的原则。
一般来说，对于主体轮廓线、剖面线、尺寸界限线等需要突出显示的线条，可以选择较粗的线宽；而对于次要轮廓线、尺寸标注线、注释线等则可以选择较细的线宽。
这样可以使图纸的内容层次更加清晰，便于阅读和理解。
2. 常用的线宽标准。
在CAD绘图中，通常会采用一些常用的线宽标准，这些标准是经过实践验证的，能够保证图纸的显示效果和打印质量。
例如，0.25mm的线宽适用于绘制次要轮廓线、尺寸标注线等；0.35mm的线宽适用于绘制主体轮廓线、剖面线等。
当然，对于不同的绘图要求，线宽的选择也会有所不同，需要根据具体情况进行调整。
三、CAD图纸线宽标准的应用。
1. 线宽的设置方法。
在CAD绘图软件中，设置线宽通常是通过图层属性进行实现的。
用户可以根据需要创建不同的图层，并在图层属性中设置不同的线宽。
这样可以使绘图过程更加灵活，便于对不同线条进行精细化控制。
2. 线宽的调整技巧。
在实际绘图过程中，有时候可能需要对线宽进行调整。
这时，可以通过修改图层属性来实现。
另外，一些CAD绘图软件还提供了直接修改线宽的功能，用户可以根据需要随时进行调整。
四、总结。
CAD图纸线宽标准是CAD绘图中非常重要的一部分，它直接关系到图纸的显示效果和打印质量。
合理的线宽设置可以使图纸更加清晰、美观，便于阅读和理解。
CAD教程 自定义线型与线宽设置
CAD教程：自定义线型与线宽设置CAD软件是一款广泛应用于建筑、工程和制造等行业的设计软件，它能够帮助用户进行精确的图纸绘制和设计。
在CAD软件中，线型和线宽都是非常重要的参数，通过自定义线型和线宽的设置，可以使图纸更加清晰明了。
首先，我们来了解一下什么是线型。
在CAD软件中，线型是指线条在图纸上的表现形式，不同的线型可以代表不同的含义。
比如，实线一般用于表示物体的轮廓或尺寸线；虚线常用于表示隐藏部分或辅助线；点线通常用于表示中心线等。
CAD软件中通常有一些默认的线型可供选择，但是有时候我们需要自定义一些特殊的线型。
下面是一些自定义线型的方法：1. 打开CAD软件并选择“线型”工具栏。
在线型工具栏中，你可以看到一些默认的线型，比如实线、虚线、点线等。
点击“线型管理器”图标，打开线型管理器对话框。
2. 在线型管理器对话框中，点击“新建”按钮，进入新建线型对话框。
在线型对话框中，你可以设置线型的名称、描述和图案样式。
通过调整线型的图案样式，你可以创建出各种不同的线型。
3. 在图案样式中，你可以选择不同的线段类型，比如直线、点线、虚线等。
你还可以调整线段的长度、间隔和方向，以创建出符合你需要的线型。
通过不断尝试和调整，你可以创造出各种独特的线型来满足特定的设计要求。
4. 在创建完线型后，点击“应用”按钮，将自定义线型添加到CAD软件中。
此时你可以在线型工具栏中看到你自定义的线型。
选择相应的线型，然后在图纸上绘制线条，就可以使用自定义的线型了。
接下来，我们来看一下线宽的设置。
线宽是指线条的粗细程度，通过调整线宽可以使图纸更加清晰和易读。
CAD软件中通常有一些默认的线宽可供选择，但是有时候我们需要根据实际需要自定义线宽。
下面是一些自定义线宽的方法：1. 打开CAD软件并选择“线宽”工具栏。
在线宽工具栏中，你可以看到一些默认的线宽，比如0.05mm、0.1mm、0.2mm等。
点击“线宽管理器”图标，打开线宽管理器对话框。
CAD线型与线宽设置技巧自定义线型及其属性
CAD线型与线宽设置技巧自定义线型及其属性CAD（计算机辅助设计）软件是广泛应用于工程设计领域的一类应用软件。
在CAD软件中，线型和线宽设置是很重要的属性，可以影响绘图的质量和效果。
下面是关于CAD线型与线宽设置的技巧和如何自定义线型及其属性的详细说明。
一、CAD线型的基本概念和分类CAD线型是指在绘图中使用的线条的样式和形态，用来表示不同的物体或元素。
CAD软件通常提供了一些预定义的线型供用户选择，包括实线、虚线、点线等。
这些预定义的线型通常与标准绘图规范相一致，但有时用户可能需要根据实际需要自定义线型。
线宽是指绘图中线条的粗细程度，用于分辨不同元素或者标识一些特殊要求。
比如，在工程绘图中，一般将实线表示主线或者主体，虚线表示副线或者辅助线。
二、CAD线型设置技巧1.预定义线型的选择在CAD软件中，通常可以通过图层属性管理器或者线型管理器来选择和应用预定义的线型。
用户可以根据实际需要选择适合的线型。
同时，用户可以针对不同的元素或要求设置不同的线型，比如实线表示主线，虚线表示辅助线等。
2.线型比例的调整CAD软件通常提供了对线型比例进行调整的功能。
线型比例是指线型中实线段和间隔之间的长度比例。
通过调整线型比例，可以改变线型的显示效果，使其更加符合实际需求。
3.自定义线型的创建有时预定义的线型无法满足实际需要，用户可以根据自己的需求自定义线型。
在CAD软件中，一般可以通过以下步骤创建自定义线型：（1）选择“线型管理器”或者类似的选项，打开线型管理器对话框。
（2）点击“新建”或者类似的选项，创建一个新的线型。
（4）设置线型的比例和偏移量。
线型的比例和偏移量可以调整线型的密度和形态。
（5）保存并应用自定义线型。
保存自定义线型后，用户可以在绘图中使用这个线型。
三、自定义线型的属性设置除了线型的形态，用户还可以根据需要设置自定义线型的其他属性，比如颜色、线宽等。
在CAD软件中，一般可以通过以下步骤设置自定义线型的属性：（1）选择“线型管理器”或者类似的选项，打开线型管理器对话框。
cad如何设置线宽
cad如何设置线宽
CAD真正实现了计算机技术对设计全过程的支持，那么大家知道cad如何设置线宽吗?下面是店铺整理的方法，希望能给大家解答。
cad设置线宽的方法：
1、打开autocad 2012软件，如下图所示。
2、使用左侧的绘图软件在绘图区域内任意绘制一个矩形，如下图所示。
3、选定绘制的矩形，点击上方菜单栏里的线宽设置，选择合适的线宽，选择完毕后发现绘制的矩形线宽并未调整，如下图所示。
4、找到上方菜单栏里的【格式】菜单，点击弹出下拉菜单，在下拉菜单里可以看到【线宽】选项，如下图所示。
5、点击【线宽】选项，弹出线宽设置窗口，可以发现在线宽设置窗口里未勾选显示带宽，如下图所示。
6、勾选显示带宽，然后点击【确定】按钮，此时可以发现绘图图纸上的矩形线宽发生了调整，如下图所示。
7、勾选了显示线宽之后，在使用上方菜单栏里的线宽设置选项即可修改选定图形的线宽了，如下图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在有关AutoCAD的各种辅导书中，对于在AutoCAD的图形输出、图纸的打印，以及一些特殊尺寸的标注讲解的较为简略。
针对一些问题，最近笔者摸索出一些解决的方法，希望和大家交流交流。
1、出图时线宽的参数设置
大家都知道，在工程制图中每种线型都有相应的宽度，但在AutoCAD的图纸空间中，在视图区却不能显示出线型宽度的区别。
AutoCAD 2000中新增加了“LWEIGHT”(线型宽度设置)命令，为图形的实体设置线宽，可通过打开工具栏的“LWT”按钮来显示，这样便可直观地区分实体线型的信息。
也可键入“LWEIGHT”命令，在出现的“Lineweight Settings”对话框中设置当前绘图的线宽，如想在屏幕上直观地显示出来，则必须打开“Display Lineweight”选项；在AutoCAD 2000的图层设置中，新增一项“线宽”，可以在此设定线宽。
在打印时，线宽参数可以这样设定：点击菜单“File\Plot……\Plot Device\Plot style Table\Acad.ctb\Edit”，在“Plot style Table Editor”窗口中选取“form View”标签项。
选取左边列表框中的颜色，这是指在AutoCAD中实体的颜色，然后在“Lineweight”下拉框中选定所需的线宽，在出图时将按不同的颜色对应不同的线宽绘制
图形。
2、确定图形的输出比例
当我们绘制图形的比例与我们输出图形时使用的比例不同时，就会使原来绘制的图形中的文字标注在输出的图形中发生变化，因此在绘制图形之前还须确定图形的输出比例。
为了保证图形输出时文字的大小是我们所想要的，应在文字建立时使用如下公式：文字的绘制高度=文字输出高度图形输出比例的倒数；图形的输出比例=输出图幅的长度(宽度)/图幅的长度(宽度)。
例如：我们按1:1的比例绘制一图幅为A0的图形，而我们准备按A1的图幅输出时，则图形的输出比例为：841与1189的比约为0.71，则绘制文字时其高度值应扩大为1/0.71=1.41倍才能保证我们想要的输出高度。
对于已经绘制好的文字，可以用“Scale”命令来修改其比例。
同理，绘制图线的宽度也应该考虑这点，
其给定宽度等于输出宽度乘以其比例的倒数。
3、插入文稿时的参数设置
图形插入文稿中，其大小、位置、边框等可能并不合适，这时需要对图形进行调整。
以在Word中为例：用右键单击图形，弹出快捷菜单，打开“设置对象格式”对话框。
首先选择“大小”选项，在“高度”或“宽度”编辑框中填入合适的数字；再选择“环绕”，选择一种环绕的方式，再点击“图片”在“裁剪”编辑框输入合适的数字，将图形的多余的空白边框剪掉，以达到较为理想的效果，整个过程可以通过预览功能来适当调
整图形的位置。
4、公差标注的技巧
标注时文字的书写应符合国家标准，即公差的字高应该比基本尺寸的字高小。
例如：要标注直径为88，上公差为＋0．001，下公差为－0．002的一个尺寸，具体做法为：点击“Dim＼Override”，选择“Primary Units” 设置基本尺寸的精度 中的“Precision”，其值设为“0”，在“Decimal”中选择“…．‟”，在“Prefix”下拉框中输入“％C88”，然后点取“Tolerence”，在“Method”中选择“Deviation”，在“Upper value”编辑框中输入0．001，在“Lower value”中输入0．002 注意不要输入负号 ，在“Scaling For Height”中输入0．6，在“Vertical”中选择“Middle”，点击“OK”即可，这样标注的设置就完成了。
也可以这样做，在命令行中直接输入：“％C88＼H0．6x＼S＋0．001＾－0．002”其中公差字高比例系数为0．6，H、S都应大写，而x为小写，同样可以
达到目的。
如果标注的偏差中有一个数“0”，而国标规定标注时上下偏差一定要上下对齐，故此时标注时应该在输入“0”时在其前边加一空格，使空格与“＋”对齐。
