2017最新电动机ppt+flash课件
8.2电动机》ppt+flash课件
习题
c
2,下列说法正确的是( Ｂ ) A.电动机是把机械能转化为电能的机器 B.电动机是把电能转化为机械能的机器 C.直流电动机是利用线圈的转动而产生电流的 D.改变线圈中的电流方向，可以改变电动机线圈 转动的快慢
3.电动机原理是： 通电线圈在磁场里受力而转动 4.换向器在电动机中的作用是： 每当线圈转过平衡位置时自动改变线圈 中的电流方向。
小结
通电导体在磁场里受力的作用
电动机
受力方向跟电流的方向， 磁感线的方向都有关 电动机是利用通电线圈在磁场中受力转动
电动机构造 : 定子 转子 换向器 电刷 电动机的优点
1. 关于通电导体在磁场里受力方向与电流方向和磁感线方
向之间的关系，下列说法中错误的是 [ ] A．电流方向改变时，导体受力方向改变 B．磁场方向改变时，导体受力方向改变 C．电流方向和磁场方向同时改变，导体的受力方向改变 D．电流方向和磁场方向同时改变，导体的受力方向不变
第二节
磁场对电流的作用
一：观察思考
1、生活和生产中那些地方用到了电动机？
2、给电动机通电它就能转动，这是为什么？
即电动机的工作原理是什么？
根据观察的现象得出结论：
（1）通电导体在磁场中受 到力的作用 (2)力的方向与磁场方向和 电流方向有关
用（左手定则）判断导体运 动的方向
伸开左手 让磁感线穿入手心 （手心对准N极，手背对准S极） 四指指向电流方向 大拇指的方向就是导体运动方向。
电动机：
工作原理：通电线圈 在磁场中受力的作用
能量转化：电能转化为机械能
五. 生活中的电动机
直流电动机(电动玩具、录音机等 分类: 小型电器) 交流电动机(电风扇、洗衣机等 家用电器)
电动机ppt课件
谢 谢 观 看！
授
两端各伸出3cm。然后，用小刀刮两端引线的漆皮，左端全部
新
刮掉，右端只刮上半周或下半周。
课
把线圈放在支架上，线圈下放一块强磁铁。给线圈通电并用
手轻推一下，线圈就会不停地转下去。
这就是一台小小的电动机
分析：线圈越过平衡位置后，右端接触到没有 刮掉绝缘漆的部分，电路中没电流，不受力的 作用，由于惯性，线圈继续转动。
堂 练
由a至b通过导线ab时，它将受到磁场力作用而向左运动，则（ C ）
习 A. 当磁场方向改变时，导线ab将向右运动，机械能将转为电能
B. 当电流方向改变时，导线ab将向左运动，电能转化为机械能
C. 当电流方向和磁场方向同时改变时，导线ab将向左运动
D. 当电流方向和磁场方向同时改变时，导线ab将向右运动
乙
实验现象：合上开关，导线ab向里运动，与刚才运动方向相反。 实验结论：说明通电导体在磁场中受力的方向与电流方向有关。
讲
磁场对通电导线的作用
授
3.保持导线ab中的电流方向不变，但把蹄形磁体上下磁极调换一下，
新
使磁场方向与原来相反，观察导线ab的运动方向。
课
N
I
F
S
乙
实验现象：磁极调换后观察到导线ab的运动方向改变。 实验结论：表明通电导体在磁场中运动方向与磁感线方向有关。
随 堂
2.关于电动机的工作原理，下列说法正确的是( B ) A．电动机是根据电磁感应原理工作的
练 B．电动机是根据通电线圈在磁场中受力而转动的工作原理工作的
习 C．电动机是根据电流的磁效应工作的
D．电动机是根据电流的热效应工作的
3．有关直流电动机的换向器的作用，以下说法正确的是( B ) A．当线圈平面与磁感线平行时，自动改变电流方向 B．当线圈平面与磁感线垂直时，自动改变电流方向 C．当线圈平面与磁感线平行时，自动改变磁感线的方向 D．当线圈平面与磁感线平行时，自动改变线圈转动方向
电动机PPT精品课件
定子
转子
电阻
电刷 滑环
跳转到第一页
4.3.2 三相异步电动机的调速
三相异步电动机的转速：
n
(1
s)no
(1
s)
60 f1 p
1．变极调速
通过改变电动机的定子绕组所形成的磁 极对数p来调速。因磁极对数只能是按1、 2、3、…、的规律变化，所以用这种方 法调速，电动机的转速不能连续、平滑 地进行调节。
电动机停车时将三相电源中的任意两相对调， 使电动机产生的旋转磁场改变方向，电磁转矩 方向也随之改变，成为制动转矩。 注意：当电动机转速接近为零时，要及时断开 电源防止电动机反转。 特点：简单，制动效果好，但由于反接时旋转 磁场与转子间的相对运动加快，因而电流较大 。对于功率较大的电动机制动时必须在定子电 路（鼠笼式）或转子电路（绕线式）中接入电 阻，用以限制电流。
Φ
n0 × n>n0
n
跳转到第一页
4.4 三相异步电动机的 选择与使用
4.4.1 三相异步电动机的铭牌
型 号 Y132M-4 电 压 380V 转 速 1440r/min
年月
三相异步电动机 功 率 7.5kW 电 流 15.4A 绝缘等级 B 日 编号
频 率 50Hz 接法Δ 工作方式 连续
××电机厂
TN
T2
9550 PN nN
式中PN是电动机的额定功率，单位 为kW；nN是电动机的额定转速，单位是 r/min。
跳转到第一页
例：有两台功率都为 PN 7.5 kW 的三相异步电动机， 一台 U N 380 V 、 n N 962 r/min ，另一台U N 380 V 、 nN 1450 r/min ，求两台电动机的额定转矩。
电动机的课件完整版课件
电动机的课件完整版课件一、教学内容本节课的教学内容来自于初中物理教材第三章第四节“电动机”。
本节课的主要内容包括：1. 电动机的原理：通过磁场对通电线圈的力的作用使线圈转动。
2. 电动机的构造：主要由线圈、磁铁、支架、轴等部分组成。
3. 电动机的铭牌：介绍了电动机的额定电压、额定电流、额定功率、转速等信息。
4. 电动机的应用：在日常生活中，电动机广泛应用于各种电器设备、机械设备中。
二、教学目标1. 了解电动机的原理、构造和铭牌信息，认识电动机在生活中的应用。
2. 能够通过实验观察电动机的转动，培养观察能力和实验操作能力。
3. 通过对电动机的了解，激发学生对物理现象的兴趣和探究欲望。
三、教学难点与重点重点：电动机的原理、构造和铭牌信息。
难点：电动机的工作原理和实际应用。
四、教具与学具准备教具：电动机模型、实验器材、PPT课件。
学具：笔记本、笔、实验报告单。
五、教学过程1. 实践情景引入：展示生活中常见的电动机应用实例，如电风扇、洗衣机等，引导学生关注电动机的作用和原理。
2. 电动机的原理讲解：通过PPT课件，讲解电动机的原理，让学生了解电动机是如何工作的。
3. 电动机的构造讲解：展示电动机模型，讲解电动机的各个部分及其作用。
4. 电动机的铭牌解读：讲解电动机铭牌上的各项参数，使学生能够正确理解和使用电动机。
5. 实验观察：组织学生进行电动机实验，观察电动机的转动，让学生亲身体验电动机的工作原理。
6. 随堂练习：发放实验报告单，让学生根据实验观察结果完成相关练习。
7. 作业布置：布置课后作业，包括电动机的原理、构造和铭牌信息的学习，以及实际应用的探究。
六、板书设计板书内容主要包括电动机的原理、构造、铭牌信息及其应用。
七、作业设计2. 探究作业：请学生寻找生活中的电动机应用实例，观察其工作原理，并简要描述观察结果。
八、课后反思及拓展延伸2. 拓展延伸：引导学生关注新型电动机技术的发展，如电动汽车、无刷电动机等，激发学生对物理学科的兴趣和探究欲望。
《电动机》PPT课件
四川机电职业技术学院 .电子电气工程系
第七章 其它特殊电机 16
电机拖动及控制
单相双值电容异步电动机
起动开关 C2
单击此处编辑母版文本样式 第二级 主 第三级 绕 组 第四级 第五级
方法：
C1
副绕组
采两个电容并联方式，起动的时候，两电容并联，起动电容大，起 动转矩大。当进入运行后，利用自动开关将起动电容切除，保留运 行电容。
当转子励磁绕组通入直流电流后，在同一气隙中，
双呈现出一个转子磁场，其大小及极性固定，极对
数与电枢旋转磁场相同，为一恒定直流磁场，这两
个磁场相互作用（磁极吸引力作用），从而使转子
被电枢旋转磁场拖着以相同的速度一起旋转。
2018/11/24
四川机电职业技术学院 .电子电气工程系
第七章 其它特殊电机
31
随之改变。
2018/11/24
四川机电职业技术学院 .电子电气工程系
第七章 其它特殊电机
32
电机与控制
调节转子励磁电流，同步电机的励磁全部由转子励磁提供，电枢
绕组不从交流电网中吸取无功励磁电流，定子电流与外加电压同
相，同步电动机相当于一个纯电阻负载，称其为正常励磁。
当转子直流励磁小于正常励磁，则同步电动机的电枢将从交流电
26
电机与控制
常分为：
同步电动机 同步发电机 同步调相机
2018/11/24
四川机电职业技术学院 .电子电气工程系
第七章 其它特殊电机
27
电机与控制
1．同步电机的结构
N S
+ S
N S N
+ -
隐极式

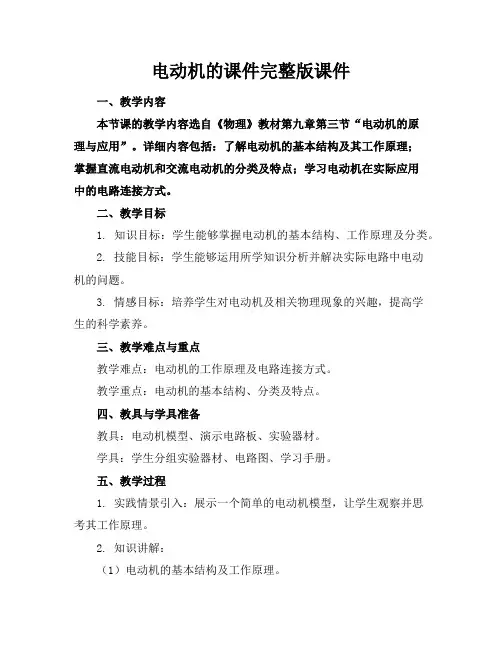

电动机的课件完整版课件
电动机的课件完整版课件一、教学内容本节课的教学内容选自《物理》教材第九章第三节“电动机的原理与应用”。
详细内容包括：了解电动机的基本结构及其工作原理；掌握直流电动机和交流电动机的分类及特点；学习电动机在实际应用中的电路连接方式。
二、教学目标1. 知识目标：学生能够掌握电动机的基本结构、工作原理及分类。
2. 技能目标：学生能够运用所学知识分析并解决实际电路中电动机的问题。
3. 情感目标：培养学生对电动机及相关物理现象的兴趣，提高学生的科学素养。
三、教学难点与重点教学难点：电动机的工作原理及电路连接方式。
教学重点：电动机的基本结构、分类及特点。
四、教具与学具准备教具：电动机模型、演示电路板、实验器材。
学具：学生分组实验器材、电路图、学习手册。
五、教学过程1. 实践情景引入：展示一个简单的电动机模型，让学生观察并思考其工作原理。
2. 知识讲解：（1）电动机的基本结构及工作原理。
（2）直流电动机和交流电动机的分类及特点。
（3）电动机在实际应用中的电路连接方式。
3. 例题讲解：通过一个实际电路图，讲解电动机的工作原理及电路连接方法。
4. 随堂练习：让学生根据所学知识，分析并解决一个实际电路中电动机的问题。
5. 分组实验：学生分组进行实验，观察并记录电动机的工作状态，验证所学知识。
7. 答疑解惑：针对学生在学习过程中遇到的问题进行解答。
六、板书设计1. 电动机的基本结构及工作原理。
2. 直流电动机和交流电动机的分类及特点。
3. 电动机在实际应用中的电路连接方式。
七、作业设计1. 作业题目：（1）简述电动机的工作原理。
（2）比较直流电动机和交流电动机的特点。
2. 答案：（1）电动机的工作原理：通过电流在磁场中的作用，使电动机转动。
（2）直流电动机：转速较低，启动转矩较大，控制方便；交流电动机：转速较高，启动转矩较小，运行稳定。
（3）电路图中，电动机处于正常工作状态。
八、课后反思及拓展延伸1. 课后反思：本节课学生对电动机的基本结构和工作原理掌握较好，但在电路连接方式上还存在一定问题，需要在今后的教学中加强练习。
电动机ppt正式完整版
当线圈的平面与磁场垂直时，通电线圈受平衡 力作用，达到平衡位置。这时由于惯性，线圈还会 继续转动。
线圈靠惯性越过平衡位置后，磁场力作用的结 果使线圈逆时针旋转。
为什么线圈不能持续转动呢? 线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。 这时由于惯性，线圈还会继续转动。 磁体间通过磁场相互作用 为什么线圈不能持续转动呢? 前面我们演示实验中通电线框不能持续转动下去，可是同学们做的小电动机却能持续的转动下去，为什么？ ② 改变电流方向或改变磁场方向。 闭合开关，原来静止在磁场中的导体发生运动。 在同学们做的小小电动机的探究中，采用的是刮去引线漆皮的方法，使线圈不会受到阻碍转动的力。 能够转动的线圈，也叫转子。 通电线圈最后静止在平衡位置。 那么，还可以采取哪些方法呢？ 打开开关，观察电动车运动情况，大家知道电动汽车最主要的部件是什么吗？
电动机课件
导入新课
打开开关，观察电动车运动情况，大家知道电动 汽车最主要的部件是什么吗？
想想议议
磁体周围存在什磁么场？ S N
通电直导体周围存在什磁么场？ +
I _
磁体间通过磁场相互作用 通电导线是不是也会受到磁场的作用力呢？
一、磁场对通电导线的作用
演示实验 ① 闭合开关，观察铝制直导体运动。
场里转动过一定角度， 线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。
通电线圈可以在磁场里转动过一定角度，但不能持续转动。 磁体间通过磁场相互作用
但不能持续转动。 如果同时改变电流方向和磁场方向，则通电导线受力将＿＿＿．
那么，还可以采取哪些方法呢？ 通电线圈最后静止在平衡位置。 线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。 在同学们做的小小电动机的探究中，采用的是刮去引线漆皮的方法，使线圈不会受到阻碍转动的力。 ② 改变电流方向或改变磁场方向。 通电直导体周围存在什么？ ① 闭合开关，观察铝制直导体运动。 打开开关，观察电动车运动情况，大家知道电动汽车最主要的部件是什么吗？ 转动半周后再继续供电，线圈不就可以持续转下去了吗？ 那么，还可以采取哪些方法呢？
《电动机》课件ppt
xx年xx月xx日
目录
• 电动机概述 • 电动机的种类与特点 • 电动机的控制系统 • 电动机的常见故障与维护 • 电动机的发展趋势与新技术
01
电动机概述
电动机的定义与分类
定义
电动机是一种将电能转化为机械能的装置，通过磁场和导线 的相互作用产生旋转运动。
分类
直流电动机、交流电动机、步进电动机、伺服电动机等。
交流电动机具有结构简单、维护方便、价格低廉等优点， 因此在许多领域得到广泛应用。
步进电动机
步进电动机是指将脉冲信号转换为步进角位移的电动机。
步进电动机具有精确定位、易于控制、可靠性高等优点，因此在许多精密控制系 统得到广泛应用。
伺服电动机
伺服电动机是指将输入的电信号转换为输出轴的角位移或线 位移的电动机。
电动化
随着新能源汽车的快速发展，电动机的电动化趋势日益明显。未来电 动机将更加注重电动化，以提高续航里程和降低噪音污染。
电动机的新技术应用
永磁同步电动机
永磁同步电动机是一种利用永磁体产生磁场的高效电动 机，具有高效率、高转矩、低噪音等特点，被广泛应用 于电动汽车、工业机器人等领域。
电磁减速电动机
电磁减速电动机是一种利用电磁感应原理实现减速的电 动机，具有结构简单、体积小、重量轻、减速比大等特 点，被广泛应用于医疗器械、化工设备等领域。
直流电动机控制系统的优缺点
• 直流电动机控制系统具有调速性能好、控制精度高、响应速度快等优点。但是由于采 用直流电源供电，需要经常维护和更换电池，而且电机的转速和转向只能通过改变电 源极性来改变，不够灵活。
交流电动机控制系统
交流电动机控制系统 的概述
交流电动机控制系统是一种采用交流 电源供电，通过控制电机的转速、转 向和励磁电流等参数来使电机按照预 定要求工作的控制系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
换向器的作用:
当线圈刚越过平衡位置时,换向器自 动改变电流的方向使线圈能持续地 转动下去
直流电动机
电动机是把电能转化为机械能的动力机器
使用直流电的电动机叫做直流电动机
磁场对电流的作用是电动机的基本原理
小知识
方向不变的电流叫做直 流电，如干电池、蓄电池提 供的电流都是直流电。
电动机的工作原理
练习
电动机通电后为什么能够转动呢？
磁场对电流的作用
实验表明：
磁场对电流作用力的方向跟
电流方向和磁场方向有关系。
S N N
F
I
N
I
S
F
F
I
S
左手定则
磁场
电流
手形
返回
伸开左手，使大拇指 跟其余四个手指垂直， 并且都跟手掌在同一 平面内，把左手放入 磁场中，让磁感线垂 直穿过手心，使四个 手指所指方向为电流 方向。那么大拇指所 指的方向就是通电导 体受力方向。 练习
N
S 改变磁场方向 改变电流方向 同时改变磁场 和电流方向 通电导体在磁场中受到的 力的方向跟电流方向和磁 感线方向有关。
结论
磁 场 对 电 流 的 作 用
磁场对通电线圈的作用
F
N
F
S
I
通电线圈在磁场中会发生转动
彼此绝缘的两 个半圆环
一对与电源 连接的电刷
能够完成这一任务的装置叫做换向器
制作人：段刚 制作人：段刚
电流 磁场 1．磁场对电流作用力的方向与＿＿＿＿方向和＿＿＿＿方向有关。 磁场对电流的作用 2．电动机的工作原理是＿＿＿＿＿＿＿＿＿，电动机在工作过程
电 机械 中＿＿＿能转化为＿＿＿＿能。
两个彼此绝缘的金属半环 3．最简单的直流电动机的换向器是＿＿＿＿＿＿＿＿＿＿＿＿， 线圈 它的作用是改变通过＿＿＿＿的电流方向，以便电动机能够连续转动。 4．一台直流电动机，它的额定电压 220伏，电功率 27千瓦，正常 工作时电流是多大？工作半小时消耗电能多少千瓦时？
P 27000 W = 解： I = ＝45A U 220 V
W＝Pt ＝27千瓦×0.5时 ＝13.5千瓦时
1. 关于通பைடு நூலகம்导体在磁场里受力方向与电流方向和磁感线方
向之间的关系，下列说法中错误的是 [ ] A．电流方向改变时，导体受力方向改变 B．磁场方向改变时，导体受力方向改变 C．电流方向和磁场方向同时改变，导体的受力方向改变 D．电流方向和磁场方向同时改变，导体的受力方向不变
3.安培定则：用右手握螺线管，让 四指弯向螺线管中电流的方向，则 大拇指所指的那端就是螺线管的N极
复习三、电磁铁
1、电磁铁通电时____ 有 磁性，断电时磁 性______ ____，电 消失 ；通过电磁铁的电流越大 越强 ；当电流一定时，电磁 磁铁的磁性______ 越强 铁线圈的匝数_____ ____.有铁芯磁 越多 ，磁性 性更强 电磁铁的优点 通断电 来控制 电磁铁磁性有无，可用________ 改变电流大小 来控制 电磁铁磁性强弱，可用_____________ 改变电流方向 来实现。 电磁铁的极性变换，可用_____________
习题
c
2,下列说法正确的是( Ｂ ) A.电动机是把机械能转化为电能的机器 B.电动机是把电能转化为机械能的机器 C.直流电动机是利用线圈的转动而产生电流的 D.改变线圈中的电流方向，可以改变电动机线圈 转动的快慢
3.电动机原理：
通电线圈在磁场里受力而转动
4.换向器在电动机中的作用是： 每当线圈转过平衡位置时自动改变线圈 中的电流方向。
第二十章 磁现象
第四节 ：电动机
复习一、奥 斯 特 实 验
现象1：导线通电后使磁针偏转，断
电后磁针回到原位置 说明：通电导线周围存在磁场 现象2：改变电流方向，磁针偏转方向改变
说明：磁场方向跟电流方向有关
复习二、通电螺线管的磁场
１.通电螺线管的外部磁场和条形磁体磁场 相似． ２.通电螺线管的极性与管中电流的方向有 关.
