增强型薄膜电容器在智能电能表阻容降压方案中的应用
增强型薄膜电容器在智能电能表阻容降压方案中的应用匡达国际贸易（上海）有限公司.概述随着机械电能表向电子智能化电表的转变，为智能电能表内部电路供电的电源方案也在不断的完善。
目前各电能表的研发/生产企业的电源方案，一般仍是传统的变压器方案，开关电源方案和阻容降压方案。
虽然，变压器方案中，变压器的自重较重，自身功耗大，发热等缺点。
但其工作稳定可靠，仍为各电能表企业广泛采用。
开关电源则在要求输出功率较大且对电源要求较高的场合应用。
而阻容降压方案，因其电路结构简单，本身耗能极少，成本低廉，占用PCB板面积少且布板容易，在功能不太多的出口型智能电能表中被较多的选用。
在上述的三个电能表电源方案中，为何电路结构简单，本身耗能少布板简单的阻容降压方案，没有得到广泛的应用呢？这牵涉到电能表的工作环境和对电子元器件的要求。
通常电能表都是安装在户外，暴露在恶劣的自然环境中（温度高，湿度大，而且温湿度变化频繁）。
因此要求电能表中使用的元器件必须有很高的可靠性和长的使用寿命，以保证电能表在整个使用周期中无须更换维护。
在阻容降压的电表电路中，电容器串联在电网中，用于阻容降压的金属化薄膜电容属于关键元器件之一。
电容器在恶劣的自然条件下的可靠性将直接影响着电能表使用寿命。
阻容降压电容器的要求用于阻容降压回路的电容器需要满足：1. 电气参数稳定（包括电容量，损耗等）; 2.需通过安规认证(UL, ENEC) 3.性价格比高。
过去通常会选择EMI X2安规电容器来充当阻容降压方案中的降压电容。
然而普通的安规电容器并不是针对该种应用特点来设计的，它在电路中的连接方式和作用与阻容降压不同，也不要求满足长期在高温高湿，温差变化大的条件下使用的特性。
阻容降压电容在电能表应用上通常是与电网串联，而X2电容的常规应用是与电网并联用于抑制干扰，而不是阻容降压方案中的和电网串联使用，如下是它们的实际应用对比（如图1）阻容降压典型应用： EMI 安规电容典型应用：电能表，小功率白色家电和及各种传感器电源在恶劣环境的应用。
标准的EMI X2电容，用于电器 设备减少或消除与电网间电磁干扰电路示意图：性能要求：电容容量的稳定性，耐高温高湿；低的容值偏差，以保证稳 定的电流。
安规认证（ENEC ，UL ，CSA ，CQC ）耐高压冲击和耐浪涌 电压的能力。
图 1: 两种电容器的使用位置图2是在智能化电能表上具有代表性的阻容降压应用电路。
图2：典型的阻容降压电路N由于目前有相当比例的智能电能表是安装在室外，其所处的特殊工作环境和长时间连续工作的要求，对电容容量稳定性和耐高温高湿性，及低容值偏差的要求与普通的EMI安规电容的要求不同。
电容器失效模式分析为了能满足用于电能表阻容降压方案的电容器，有关电容器厂商首先做了相关的实验分析，金属化薄膜电容在潮湿的环境下工作时（如果同时存在高温情况就更加恶劣），最容易出现问题的地方是电容的电极（蒸镀在基膜上的金属层）。
在交流状态下工作的电容器，处于高温高湿的环境下时，其薄膜电极上的金属层在高温高湿的环境下受到电晕放电侵蚀而逐步消失，引起电极板的面积不断缩小，这是最终导致电容值衰减的主要原因。
图3是薄膜电容的结构，图4是金属层消失后的薄膜。
图 3: 薄膜电容的基本结构图4：镀层消失后的薄膜为了再现电容器的失效机制以及确定每一个参数的影响，进行了电容器在不同工作条件下的实验▪测试A：高温（70ºC），高压（1.5倍额定电压）测试▪测试B：高温（120ºC），高压（320Vac）测试▪测试C: 高温（80ºC）高压（265Vac）高湿（85%相对湿度）测试A．图5：2000小时高压测试后电容容值的变化(左图）和电晕局部放电引起的金属层变化(右图)从图5中看出电极局部由于AC高电压引起的放电（即电晕放电）导致镀层消减是电容容值损失的主要原因。
B图6： 2000小时高温测试后电容容值的变化（左）和电极的变化（右）从图6中可以看出，电极上的金属镀层并没有任何变化。
电容量的下降主要是由于薄膜在高温下产生收缩，导致金属化薄膜的镀层边和侧边的喷涂层脱离引起的。
0100200300400500600700800time (t) in hrs d C /C o (%)图7：500小时高温高湿带AC 负载测试后电容容值的变化（左）和电极的变化（右）从图7中可以看出，当存在有一定的湿度是，电极上的金属镀层将会从边缘开始迅速消失，从而导致极板面积缩小，容量下降。
综合图5和图6可以看到，无论是在高温还是高压的测试，2000小时后普通安规电容的容量都下降了大约6%，而且在1000小时后下降的趋势加快。
然而，当高温和高压加上潮湿后，电容容量值的下降趋势明显加快。
从图7中可以看到500小时后，容量值得下降已经达到10%这里必须指出的一点(但却常被忽略的)是: 失效(电极上的金属镀层消失)一旦开始发生就不会停止，即使是去除了潮湿，它仍会继续扩大。
从图8中，我们可以看出这一点。
图8：电容量在潮湿（左）和去除潮湿（右）后的变化电极剥落下表列出了各因素对电容容值下降的影响针对降压电容器的工艺改进为了满足电能表对阻容降压电容的可靠性要求，有关电容器厂商针对性地研发了适用于交流应用新的增强型聚酯(MKT)薄膜电容系列（B3293*系列）。
该系列电容具有更加优秀的耐久性和更低的容量变化。
为了提高电容器的耐过压能力，新系列电容器采用两串联的结构设计，这样每部分的电容所承受电压是总电压的一半。
这样显著地减缓了电容量的衰减(如下图)。
图9: 增强型新系列内部结构图由于采用了聚酯薄膜(PET)作为介质，因其介电常数(3.3)高于聚丙烯薄膜(2.2)，所以它比相同规格的安规电容器的体积来得小。
聚丙烯薄膜是目前EMI安规电容器常用的介电材料。
与之相比，聚酯薄膜电容器具有更高的温度特性，能允许电容器在125 º C的环境温度下工作。
B3293*系列电容器还通过对电容外壳材料，填充树脂，端面喷涂材质，工艺参数等进行了一系列的优化设计，以保证电容器对潮湿气体具有很好的抵抗耐受性。
在85ºC和 85%相对湿度的条件下，经过1000小时240Vac的加速测试后，电容容值的变化率小于10%。
B3293*系列电容的额定电压值为305Vac，可选容量值从0.047µF到10µF。
最大工作温度为105 ºC。
此外2.2µF（包括2.2µF）以下的电容符合并通过X2安规电容的认证。
新系列的电容以满足：1）适合AC负载的应用，2）能在恶劣的自然环境下保持电容容量长时间的稳定，3）体积小并能符合安规X2的认证要求。
新系列电容可靠性和稳定性测试为了模拟电容器安装在电能表上后有可能遇到的恶劣条件，特设定了以下的测试条件：▪相对湿度: 85%RH▪温度: 85º C▪负载240 VAC▪测试时间: 1000hrs▪评判标准：最大电容变化量(ΔC/C0): <±10%图 10:新系列增强型电容的测试结果这些苛刻的测试表明新系列增强型的电容能很好的满足电能表应用的要求，同时也得到有关电能表客户的认可。
为了直观地反映增强型薄膜电容与普通的X2安规电容的特性对比，按275Vac-850C-85%Hr的条件，将两种电容器放在同样的环境中。
从图10中，我们可以看到增加强型新系列电容器在1000小时的测试后容值的减少小于2%。
普通X2电容器在500小时后的容值减少超过10%（如图11所示）。
这说明了与普通X2 电容相比，新系列电容器的性能有了显著的提高。
图 11: 增强型电容和普通安规电容测试对比新系列电容同时也根据IEC60384-14进行了可靠性测试。
根据标准的要求，电容须在气候类别定义最大工作温度下,施加1.25倍的额定电压测试1000小时后容值的变化不超过10%。
图11: 可靠性测试从上面一系列的试验测试中可看出，B3293* 系列增强型薄膜电容器具有很高的稳定性。
即使在85 ºC / 85%相对湿度，240Vac负载的条件下测试1000小时，最大的电容值变化率不超过10%。
该系列能很好的满足如下电能表的要求，▪适合在潮湿的环境中使用▪在恶劣自然环境下的保持容值稳定性▪具有较强的抗过压，浪涌能力▪对元器件有小型化的需求▪通过了UL60384和IEC60384认证，可靠性和安全性得到了保证新系列产品性能增强型MKT薄膜电容B3293# 系列电容的主要特性如下:结论综上所述， B3293#系列是针对阻容降压方案而设计开发的增强型薄膜电容器，完全能满足智能化电能表用元件的特殊要求。
有效解决了普通薄膜电容器在过电压冲击，高温高湿等不良环境下失效的问题。
随着智能电表的发展，其要求相关的元器件具有高的可靠性，稳定性和长寿命，需要能耐受恶劣的自然环境（随时变化的高温高湿），在与电网直接相连，用于阻容降压的薄膜电容必须在电表的整个使用周期中保持容值的稳定。
B3293#系列的新薄膜电容器显然已具备了这些条件，同时它已通过了UL60384-14 的安全认证。
.EPCOS是第一家取得UL 新标准60384-14安全认证的薄膜电容厂家。
因此EPCOS B3293#系列电容器可作为智能化电能表阻容降压方案的首选降压电容器。
.参考文献[1] IEC 61000-3-4 3rd Edition: Electromagnetic compatibility[2] IEC 60384-14, 3rd Edition: Fixed capacitors for use in electronic equipments.[3] EPCOS Film Capacitor Data Book. Edition 04/2009[4] UL 60384-14, 1st Edition: Fixed capacitors for use in electronic equipments.[5] 《增强型薄膜电容在高湿环境中应用》。
阻容降压原理及稳压电源设计详解
阻容降压原理及稳压电源设计详解电容降压电源的特点一、概述电子工程师总是在不断追求减小设备体积，优化设计，以期最大限度地降低设备成本。
其中，减小作为辅助电源的直流稳压电源电路部分的体积，往往是最难解决的问题之一。
普通的线性直流稳压电源电路效率比较低，电源的变压器体积大，重量重，成本较高。
开关电源电路结构较复杂，成本高，电源纹波大，RFI和EMI干扰是难以解决的。
下文介绍的是一种新颖的电容降压型直流稳压电源电路。
这种电路无电源变压器，结构非常简单，具体有：体积小、重量轻、成本低廉、动态响应快、稳定可靠、高效（可达90%以上）等特点。
二、电容降压原理当一个正弦交流电源U（如220V AC 50HZ）施加在电容电路上时，电容器两极板上的电荷，极板间的电场都是时间的函数。
也就是说：电容器上电压电流的有效值和幅值同样遵循欧姆定律。
即加在电容上的电压幅值一定，频率一定时，就会流过一个稳定的正弦交流电流ic。
容抗越小（电容值越大），流过电容器的电流越大，在电容器上串联一个合适的负载，就能得到一个降低的电压源，可经过整流，滤波，稳压输出。
电容在电路中只是吞吐能量，而不消耗能量，所以电容降压型电路的效率很高。
三、原理方框图电路由降压电容，限流，整流滤波和稳压分流等电路组成。
1.降压电容：相当于普通稳压电路中的降压变压器，直接接入交流电源回路中，几乎承受全部的交流电源U，应选用无极性的金属膜电容（METALLIZED POLYESTER FILM CAPACITOR）。
2.限流电路：在合上电源的瞬间，有可能是U的正或负半周的峰_峰值，此时瞬间电流会很大，因此在回路中需串联一个限流电阻，以保证电路的安全。
3.整流滤波：有半波整流和全波整流，与普通的直流稳压电源电路的设计要求相同。
4.稳压分流：电压降压回路中，电流有效值I是稳定的，不受负载电流大小变化的影响，因此在稳压电路中，要有分流回路，以响应负载电流的大小变化。
四、设计势实例1.桥式全波整流稳压电路：规格要求：输出DC电压12V，DC电流300mA；输入电源220V AC/50HZ 市电。
阻容降压原理及应用

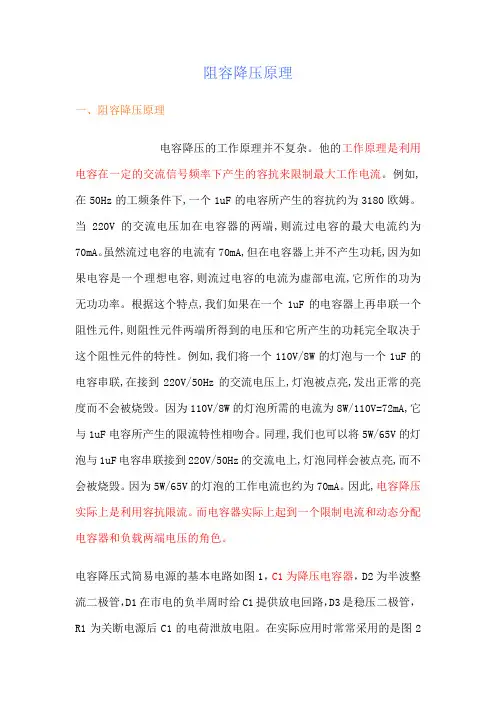

阻容降压原理一、阻容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如,在50Hz的工频条件下,一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端,则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA,但在电容器上并不产生功耗,因为如果电容是一个理想电容,则流过电容的电流为虚部电流,它所作的功为无功功率。
根据这个特点,我们如果在一个1uF的电容器上再串联一个阻性元件,则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
例如,我们将一个110V/8W的灯泡与一个1uF的电容串联,在接到220V/50Hz的交流电压上,灯泡被点亮,发出正常的亮度而不会被烧毁。
因为110V/8W的灯泡所需的电流为8W/110V=72mA,它与1uF电容所产生的限流特性相吻合。
同理,我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上,灯泡同样会被点亮,而不会被烧毁。
因为5W/65V的灯泡的工作电流也约为70mA。
因此,电容降压实际上是利用容抗限流。
而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
电容降压式简易电源的基本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
在实际应用时常常采用的是图2的所示的电路。
当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。
二、器件选择1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁。
阻容（交流）降压示意图★
阻容（交流）降压示意图★♥1.阻容降压只能用于交流电路。
2.交流部分只能用无极性CBB电容，直流部分分具体情况而择，(滤波一般用铝电解电容，其有竖线标记部位为负极)。
3.高压部分可以用阻容降压后用电阻钳压。
4.根据CBB的容值和整流桥的利用率计算出整流后的电流。
5.为非隔离性电源。
6.泄放电阻的取值范围:C(uf)=14.5 I(a→220V.50HZ)整流后的电流要考虑利用率:半波→0.45全波→0.9I=U*2πfc要注意R的取值范围如下:上图中，220v经C1降压后，相当于电流源，R是钳压电阻，Ua 等于C1降压后的电流乘以R1。
(不同于C.C串联，也不同于C.C串联各并一个均值电阻)。
上图中，先经保险，再C1降压，半波整流，R2钳压，C2滤波，ZD稳压，供给LED负载。
(当D2导通时负半周给C1充电，然后正半周与C1同时给后端电路供电，所以有倍压成份，D2两端电飞为0.7V，对后端电路起保护作用)上图中要分清强弱电的地和整流输出的利用率。
C1给高压限流，C2低压滤波，R2给低压电路中稳压管限流，R3.R4给LED限流。
B点电位为稳压管稳压值(5.1V)。
维修时要注意C1，D3(B点电位)的测量，并根据两路LED的亮灭，强弱判断负载电流的变化及引起变化的损坏元件。
(1)根据输入，输出找出高，低压(电解电容)的地。
(2)根据同一色域的敷铜板找出同一电位，一般电子元件的引脚不会在同一电位。
根据同一焊盘的不同焊点找出同一电位的若干支路。
找出同一元件在不同焊盘的焊点。
找到输入端，很容易就找到C1，R1，另外根据电路中最大的820k欧很容易确定R1，(一般高压电路C1的容抗与低压电路的总电阻不会相差悬殊，最大的也就RC中的R)。
整流桥的交流引脚，其一接交流一端，其二通过RC接交流另一端。
直流引脚+接低压电路各支路，一为直流电路的地。
strong薄膜电容
strong薄膜电容强化薄膜电容（Strong Thin Film Capacitor）是一种重要的电子元件，广泛应用于电子设备和通信系统中。
在本文中，我们将一步一步回答关于强化薄膜电容的一些重要问题。
第一步：概述强化薄膜电容强化薄膜电容是一种使用薄膜介质来储存电能并具有高容量和低损耗的电容器。
它的设计采用了先进的工艺和材料，以确保其性能稳定和可靠性。
强化薄膜电容的优点包括：体积小、重量轻、电压容量高、频率响应广泛、耐高温和长寿命等。
第二步：强化薄膜电容的结构和工作原理强化薄膜电容由两个金属电极之间的薄膜介质组成。
常用的金属电极材料包括铝、钽和银，而薄膜介质则可以是氧化铝、氮化硅或聚酰亚胺等。
电容器的结构通常采用层状或卷绕结构，以增加电容器的表面积，提高电容值。
强化薄膜电容的工作原理基于电容器的基本原理。
当电压施加在电容器的金属电极上时，正负电荷会在金属电极上积聚。
当电压达到稳定状态后，电容器存储的电荷量与电压成正比，比例系数为电容值。
因此，强化薄膜电容的电容值是由薄膜介质的特性、电极面积和电极之间的距离等因素决定的。
第三步：强化薄膜电容的应用领域强化薄膜电容广泛应用于各种电子设备和通信系统中。
在电子设备中，它可以用作储能器、滤波器、耦合器和解耦器等。
在通信系统中，它可以用于调制解调器、滤波器、天线匹配等应用。
例如，在移动通信设备中，强化薄膜电容可以作为天线匹配电容器，帮助调节和优化天线系统的性能。
在数据存储设备中，强化薄膜电容可以用于储存和转移电荷，提高数据传输速度和可靠性。
此外，强化薄膜电容还可用于电源管理、电动车辆和照明系统等领域。
第四步：强化薄膜电容的发展趋势随着电子设备和通信技术的不断进步，对于更高性能和更小尺寸的电容器需求也不断增长。
因此，强化薄膜电容在材料、工艺和设计上面临着一系列的挑战和发展机遇。
一方面，材料科学的发展推动了新型薄膜介质材料的研发，如高介电常数薄膜材料和低损耗薄膜材料等。
