如何正确鉴别Low-E玻璃
普通玻璃,中等透光热反射镀膜玻璃,Low-E玻璃,区别和不同
普通玻璃,中等透光热反射镀膜玻璃,Low-E玻璃,区别和不同普通玻璃，中等透光热反射镀膜玻璃，Low-E玻璃，区别和不同一、概述我国是能源消耗大国，目前全国单位建筑面积能耗是发达国家的2-3倍以上，面对严峻的事实，发展节能建筑刻不容缓。
国家建设部提出：到2010年，新建建筑争取1/3以上能够达到节能建筑标准。
同时，全国城镇建筑总耗能要实现节能50%的目标。
Low-E玻璃和热反射镀膜玻璃是建筑节能领域的主要材料，下面把这两种玻璃性能比较一下。
二、热能的形式及玻璃组件的传热自然环境中的最大热能是太阳辐射能，其中可见光的能量仅占约1/3，其余的2/3主要是热辐射能。
自然界另一种热能形式是远红外热辐射能（图1中虚线），其能量分布在4～50μm波长之间。
在室外，这部分热能是由太阳照射到物体上被物体吸收后再辐射出来的，夏季成为来自室外的主要热源之一。
在室内，这部分热能是由暖气、家用电器、阳光照射后的家具及人体所产生的，冬季成为来自室内的主要热源。
太阳辐射投射到玻璃上，一部分被玻璃吸收或反射，另一部分透过玻璃成为直接透过的能量。
被玻璃吸收太阳能使其温度升高，并通过与空气对流及向外辐射而传递热能，因此最终仍有相当部分透过了物体，这可归结为传导、辐射、对流形式的传递。
对暖气发出的远红外热辐射而言，玻璃不能直接透过，只能反射或吸收它，最终仅以传导、辐射、对流的形式透过玻璃，因此远红外热辐射透过玻璃的传热是通过传导、辐射及与空气对流体现的。
玻璃吸收能力的强弱，直接关系到玻璃对远红外热能的阻挡效果。
辐射率低的玻璃不易吸收外来的热辐射能量，从而玻璃通过传导、辐射、对流所传递的热能就少，低辐射玻璃正是限制了这一部分的传热。
以上两种形式的热能透过玻璃的传递可归结为两个途径：太阳辐射直接透过传热、对流传导传热。
透过每平方米玻璃传递的总热功率Q可由下式表示：Q=630Sc+U（T内-T外）式中630是透过3mm透明玻璃的太阳能强度，（T内-T外）是玻璃两侧的空气温度，均是与环境有关的参数。
Low-E玻璃颜色之观察
目录
一、LOW-E玻璃颜色形成原理
二、LOW-E玻璃颜色与参数关系
三、LOW-E玻璃外观颜色影响因素 四、LOW-E玻璃常规小样与视觉样板观察
一、Low-E玻璃颜色形成原理
1、LOW-E玻璃的外观颜色主要是Low-E膜对太阳光的干 涉所产生的颜色。
因薄膜产生的光干涉 马路上的彩色油膜
彩 色 肥 皂 泡
*
一般玻璃的透光率范围？*
2、室外反射率Ro：
在可见光光谱范围（波长380～780纳米），玻璃反射的光强度与入射光 强度的比值，以百分比表示。通常也称可见光反射率、反光率。
与玻室外反射率？*
高 低 反 射 率 搭 配
3、室内反射率Ri： 影响室内向外透视清晰度，尤其夜间。
2、着色玻璃的本体色与Low-E玻璃颜色的不同
物体的本体色是由它对不同波长的单色光反射和吸收的选择性所决定。 在可见光谱内，不同波长的辐射引起不同色彩的感觉。
红与白
二、LOW-E玻璃颜色与参数关系
1、可见光透射比Tv：
在可见光光谱范围（波长380～780纳米），透过玻璃的光强度与入 射光强度的比值，以百分比表示。“透射比” 是标准用语，通常也称透 过率、透光率。 与采光通透性、视线遮蔽性相关。
庄重
• 酒店写字楼等商业建筑----------亮丽色（银灰、亮蓝灰）
个性特色
• 住宅楼------------------------浅色、通透
通透
2、除了Low-E玻璃光学参数形成其自身的颜色，以下 因素也会对实际呈现的外观颜色有重要影响。 （1）天空背景光（晴天、阴天等） （2）玻璃所在的光环境（室内外光强弱对比、玻璃背后 景物透过光线颜色等影响） （3）观察角度 （4）情感、情绪、敏感度等个人感受（情人眼里出西施、 颜色心理学）
子琪系统门窗带你了解什么是LOW-E玻璃

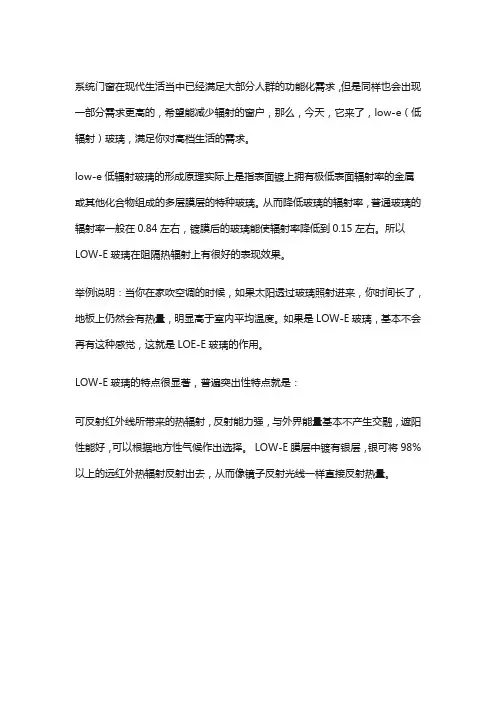

系统门窗在现代生活当中已经满足大部分人群的功能化需求，但是同样也会出现一部分需求更高的，希望能减少辐射的窗户，那么，今天，它来了，low-e（低辐射）玻璃，满足你对高档生活的需求。
low-e低辐射玻璃的形成原理实际上是指表面镀上拥有极低表面辐射率的金属或其他化合物组成的多层膜层的特种玻璃。
从而降低玻璃的辐射率，普通玻璃的辐射率一般在0.84左右，镀膜后的玻璃能使辐射率降低到0.15左右。
所以LOW-E玻璃在阻隔热辐射上有很好的表现效果。
举例说明：当你在家吹空调的时候，如果太阳透过玻璃照射进来，你时间长了，地板上仍然会有热量，明显高于室内平均温度。
如果是LOW-E玻璃，基本不会再有这种感觉，这就是LOE-E玻璃的作用。
LOW-E玻璃的特点很显著，普遍突出性特点就是：可反射红外线所带来的热辐射，反射能力强，与外界能量基本不产生交融，遮阳性能好，可以根据地方性气候作出选择。
LOW-E膜层中镀有银层，银可将98%以上的远红外热辐射反射出去，从而像镜子反射光线一样直接反射热量。
LOW-E玻璃主要分为三种类型①高透型Low-E玻璃：具有较高的可见光透射，太阳光极大部分能辐射到室内，不失去红外线的反射能力。
（适用于天气寒冷干燥的北方，同时大型建筑物也可采用）②遮阳型Low-E玻璃：能挡住太阳照射的强光，在LOW-E玻璃种是比较居中的存在，不影响可见光的透射。
（南北皆宜）③双银Low-E玻璃：顾名思义，双层镀银。
双银Low-E中空玻璃制造工艺复杂，价格相对高昂，具有高透型和遮阳型双重的性能，将两者优点巧妙结合，做到极致。
如何辨别真正的LOW-E玻璃？真的LOW-E玻璃在反射另一物体时会呈现出四个模糊的影像，辨识度相对较高。
low-e玻璃。
lowe玻璃参数解释
Low-E玻璃的参数解释如下：
1. 热反射玻璃：在玻璃表面上镀膜，使玻璃的遮阳系数Sc从0.98（6mm透明玻璃）降低到0.2～0.6。
它可以将远红外热辐射反射回室内，起到隔热和防晒的作用。
2. SHGC值：太阳得热系数，指标越小表示室外热量通过玻璃传递进来的越少，隔热效果越强。
3. K值：传热系数，数值越低表示室内热量向外部流失的能力越小，保温效果越好。
4. 可见光透射比：越高代表自然采光效果越好，居住舒适度增强。
5. Low-E层数：层数越多，隔热和保温效果越好，但增幅效果递减。
6. Low-E玻璃的遮阳系数Sc可从0.2至0.7，可根据需要调控进入室内的太阳直接辐射能。
7. 在中国南方和北方安装Low-E玻璃有不同的方式：南方主要是防晒，所以膜在从外数第2个面上；北方主要起到冬季防止暖气外逃，膜大部分都放在从外数第3个面上。
8. Low-E玻璃是在玻璃表面上镀膜，使玻璃的辐射率E由0.84降低到0.15以下形成的。
它具有红外反射率高、表面辐射率低、遮阳系数范围广等特点。
9. 不同地区对Low-E玻璃的要求不同：严寒、寒冷地区要求玻璃的保温效果好；夏热冬冷地区要求玻璃的隔热和保温效果适中；夏
热冬暖地区则要求玻璃的隔热效果好。
10. 在选用Low-E玻璃时，需要根据当地的气候条件、室内采光需求、节能要求以及个人偏好等因素进行综合考虑。
以上是Low-E玻璃的一些参数解释，希望对你有帮助。
Low-E玻璃相关知识介绍
Low-E玻璃相关知识介绍发布时间：2010-11-16一、Low-E玻璃的总体介绍1、Low-E玻璃的由来及含义在20世纪70年代中期，人们发现双层玻璃窗热传递的大部分，是从一层玻璃向另一层玻璃的红外辐射交换产生的。
因此，只要减小双层玻璃中任何一个表面的发射率，就能大大减少辐射热的传递。
这就是Low-E玻璃的来由。
Low-E玻璃，即LowEmissivityGlass的简称，即低辐射玻璃。
Low-E玻璃，一种镀膜玻璃，是在优质浮法玻璃表面，用真空磁控溅射的方法，镀数层低辐射材料及其它金属化合物薄膜而形成。
这种玻璃不但可见光透过率高,而且具备很强地阻隔红外线的特点，能够发挥自然采光和隔热节能的双重功效。
使用后可以有效地减少冬季室内热量的外散流失，在夏季也能阻隔室外物体受太阳照射变热后的二次辐射，从而发挥节能降耗目的。
同时，Low-E玻璃在可见光波段具有较高的透过率，可以使室内更多地利用自然采光，迎合了现代都市人普通追求回归自然的心理愿望。
2、Low-E玻璃的分类Low-E玻璃又称低辐射玻璃，有多种不同类型,Low-E玻璃系列产品主要有：Low-E中空玻璃、高透型低辐射（Low-E）玻璃、遮阳型低辐射（Low-E）玻璃、双银Low-E玻璃、Low-E镀膜玻璃（低辐射镀膜玻璃）3、Low-E中空玻璃Low-E中空玻璃，是指中空玻璃所用玻璃中其中一片或两片使用了Low-E镀膜玻璃，使中空玻璃的传热系数降低，提高中空玻璃节能效果的一种产品。
Low-E中空镀膜玻璃，具有保温、避免反射光污染诸多优点，因而被称为绿色、节能、环保建材。
二、Low-E玻璃的特点1、具有极低的表面辐射率---优异的热性能。
普通玻璃的表面辐射率在0.84左右，而Low-E玻璃的表面辐射率在0.25以下。
外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
Low—E识别方法
如何识别Low—E随着建筑节能工作的不断深入与发展，Low-E玻璃以其优越的节能性能越来越受到建筑市场的青睐。
2006年，全国Low-E玻璃的产量预计超过800万平方米，并且还将在今后保持高速的增长态势。
由于销售量的增加和制造水平的日趋成熟，产品价格也有所降低，应用的范围从最初的高档公共建筑快速扩展到了普通的民用建筑。
随着Low-E玻璃的普及，越来越多的人对如何正确鉴别Low-E玻璃提出疑问。
实际应用中，如果已经知道是Low-E玻璃，判别Low-E膜面的位置比较简单，但由于Low-E玻璃的特殊性，一般人员仅从外观上很难区分与普通镀膜玻璃甚至是非镀膜玻璃的差异。
光度计测量法鉴别Low-E玻璃最准确的方法是使用远红外分光光度计测量玻璃表面辐射率。
按照GB/T18915.2-2002《低辐射镀膜玻璃》标准进行判定，离线Low-E玻璃辐射率≤0.15，在线Low-E玻璃辐射率≤0.25.这也是权威玻璃检测机构所使用的方法。
但由于只能检测小块的单片玻璃，所以中空玻璃必须被拆解成单片玻璃后才能进行。
同时，由于远红外分光光度计价格昂贵，所以这种方法并不适用于加工及使用现场的快速判定。
在适用于现场的判定方法中，单片Low-E玻璃是最好判别的。
目前国内市场上单片Low-E 的应用主要是耀华在线Low-E玻璃，它可以像普通玻璃一样进行钢化、热弯、夹层等深加工。
这种玻璃可以用便携式表面辐射率测量仪测量玻璃表面的辐射率并判定，但更为简单实用的方法是表面电阻测量法。
导电测量法由于Low-E玻璃的热反射作用实际上是膜层自由电子与电磁波作用的结果，所以Low-E玻璃的表面是导电的。
普通的非镀膜玻璃表面电阻值为无穷大，阳光控制镀膜玻璃依据所镀的膜层材料不同，表面电阻值会有所下降，但依然很高。
Low-E玻璃表面的方块电阻值一般会在20欧姆以下。
利用这一特性我们可以快速地进行鉴别。
玻璃表面的方块电阻值应使用四探针测试仪测量，将测量头放在干燥清洁的玻璃表面就可以测出方块电阻，方块电阻能够通过相关的公式转化成辐射率，从而判定是否为Low-E玻璃。
钢化玻璃、中空玻璃、夹胶玻璃、low-e玻璃区分（一）
钢化玻璃、中空玻璃、夹胶玻璃、low-e玻璃区分（⼀）6⽉初公司展厅⼀直在装修，上周随着最后⼀批展厅玻璃到⼚，公司在加班加点中布置新展厅，全新的布局，全新的产品，萌新内⼼有点⼩激动......⾼兴之余今天给⼤家扫盲扫盲家装玻璃，希望⼤家在装修时能够对玻璃的认识有所了解；⿊⾊极简的展厅风格，⼭⽔墨画⼀体，古现代结合，巴博欧伴侣⾏，天地合1.什么是浮法玻璃？浮法玻璃指⽤浮法⼯艺⽣产的平板玻璃，这种⼯艺可制造出⾼质量且成本相对低廉的平板玻璃。
熔融玻璃从池窑中连续流⼊并漂浮在经氮⽓和氢⽓保护下的液态⾦属锡表⾯上，在重⼒和表⾯张⼒的作⽤下，玻璃液在锡液⾯上铺开、摊平、形成上下表⾯平整、硬化、冷却后被引上过渡辊台。
辊台的辊⼦转动，把玻璃带拉出锡槽进⼊退⽕窑，经退⽕、切裁，就得到平板玻璃产品。
与传统的垂直引上法或平拉法、压延法相⽐，浮法⼯艺具有⾼效率、成品利⽤率⾼、⽣产线的规模不受成形⽅法的限制、单位产品的能耗低等优点。
⼀般会采⽤5mm、6mm玻璃原⽚是指平板玻璃⼚⽣产的固定尺⼨的玻璃，所以没有做任何处理的浮法玻璃为原⽚玻璃或者退⽕玻璃，⼀般玻璃原⽚⼚由于⼯业化连续⽣产及储存、运输的实际需要，玻璃被切割为下列常⽤尺⼨3300x6100，3300x2700，3300x2400，3300x2100，3660x2440（单位：mm），终端⽤户对玻璃尺⼨的需求是各种各样的，因此深加⼯⼚会从玻璃原⽚⼚进⾏采购，再进⾏处理、改裁形成最终的成品。
2.什么是钢化玻璃？什么是半钢化玻璃？什么是弯钢化玻璃？a.将浮法玻璃通过⾼温（650℃，开始软化），在⽤风急速淬冷，其内部分⼦结构发⽣巨⼤变化，因此形成表层有均匀强⼤的压应⼒，内部具有均匀强⼤的张应⼒，使玻璃的机械强度数倍增加，这种玻璃即为钢化玻璃；钢化玻璃的强度⼀般是普通浮法玻璃的4倍，钢化玻璃在破裂时锁⽚呈颗粒状，因此也会⽤做安全玻璃使⽤，国家标准规定50mm*50mm平⽅内的破碎颗粒数达到40粒以上；b.半钢化玻璃的⼯艺⽅法与钢化玻璃类似，只是再冷却时候速度较慢，因此形成的表⾯应⼒⼩于钢化玻璃。
什么是Low-E玻璃
一、什么是"Low-E"镀膜玻璃在美国及欧州，低辐射(Low-E)(译称娄义)镀膜玻璃由于其优越的性能，得到了极大的关注。
{TodayHot}特别是德国的"Wschvo"法规，使"Low-E"玻璃有迅猛的发展。
欧州的制造商是在60年代末开始实验室研究"Low-E"的。
1978年，美国的英特(interqane)成功地将"Low-E"玻璃应用到建筑物上。
"Low-E"的优越性是无可质疑的。
从1990年开始，"Low-E"的用量在美国以年5％的速度递增。
将来，"Low-E"是否成为窗玻璃的主导地位还不得知，但是业主和铝窗公司都非常重视节能型的门窗。
而且，今年的建筑物绝大多数是用它的节能效果来评定优劣的。
"Low-E"玻璃的二种生产方法是：一、在线高温热解沉积法：在线高温热解沉积法"Low-E"玻璃在美国有多家公司的产品。
如PPG公司的Surgate200，福特公司的Sunglas H．R"P"。
这些产品是在浮法玻璃冷却工艺过程中完成的。
液体金属或金属粉沫直接喷射到热玻璃表面上，随着玻璃的冷却，金属膜层成为玻璃的一部分。
固此，该膜层坚硬耐用。
这种方法生产的"Low-E"玻璃具有许多优点：它可以热弯，钢化，{HotTag}不必在中空状态下使用，可以长期储存。
它的缺点是热学性能比较差。
除非膜层非常厚，否则其"u"值只是溅射法"Low-E"镀膜玻璃的一半。
如果想通过增加膜厚来改善其热学性能，那么其透明性就非常差。
二、离线真空溅射法：用溅射法可以生产"Low-E"玻璃的厂家及产品有北美的英特佩公司的"LnplusNetetralR"，PPG公司的Sungatel00，福特公司的SunglasHRS等在美国及欧州，低辐射(Low-E)(译称娄义)镀膜玻璃由于其优越的性能，得到了极大的关注。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何正确鉴别Low-E玻璃
随着建筑节能工作的不断深入与发展，Low-E玻璃以其优越的节能性能越来越受到建筑市场的青睐。
2006年，全国Low-E玻璃的产量预计超过800万平方米，并且还将在今后保持高速的增长态势。
由于销售量的增加和制造水平的日趋成熟，产品价格也有所降低，应用的范围从最初的高档公共建筑快速扩展到了普通的民用建筑。
随着Low-E玻璃的普及，越来越多的人对如何正确鉴别Low-E玻璃提出疑问。
实际应用中，如果已经知道是Low-E玻璃，判别Low-E膜面的位置比较简单，但由于Low-E玻璃的特殊性，一般人员仅从外观上很难区分与普通镀膜玻璃甚至是非镀膜玻璃的差异。
光度计测量法鉴别Low-E玻璃最准确的方法是使用远红外分光光度计测量玻璃表面辐
射率。
按照GB/T18915.2-2002《低辐射镀膜玻璃》标准进行判定，离线Low-E玻璃辐射率≤0.15，在线Low-E玻璃辐射率≤0.25.这也是权威玻璃检测机构所使用的方法。
但由于只能检测小块的单片玻璃，所以中空玻璃必须被拆解成单片玻璃后才能进行。
同时，由于远红外分光光度计价格昂贵，所以这种方法并不适用于加工及使用现场的快速判定。
在适用于现场的判定方法中，单片Low-E玻璃是最好判别的。
目前国内市场上单片Low-E 的应用主要是耀华在线Low-E玻璃，它可以像普通玻璃一样进行钢化、热弯、夹层等深加工。
这种玻璃可以用便携式表面辐射率测量仪测量玻璃表面的辐射率并判定，但更为简单实用的方法是表面电阻测量法。
导电测量法由于Low-E玻璃的热反射作用实际上是膜层自由电子与电磁波作用的结果，所以Low-E玻璃的表面是导电的。
普通的非镀膜玻璃表面电阻值为无穷大，阳光控制镀膜玻璃依据所镀的膜层材料不同，表面电阻值会有所下降，但依然很高。
Low-E玻璃表面的方块电阻值一般会在20欧姆以下。
利用这一特性我们可以快速地进行鉴别。
玻璃表面的方块电阻值应使用四探针测试仪测量，将测量头放在干燥清洁的玻璃表面就可以测出方块电阻，方块电阻能够通过相关的公式转化成辐射率，从而判定是否为Low-E玻璃。
使用普通万用表也可以简单判定，将万用表笔尖放置在玻璃表面，正负笔尖间距1厘米左右，此时如果显示的电阻值在几十欧姆时，就可以判定是Low-E玻璃膜面了，如果是100欧姆以上则不是Low-E
玻璃膜面。
但此种方法易受笔尖间距和接触压力及接触面积影响，所以应多测几点综合判定。
由于合成中空玻璃时，Low-E膜面是放在中空玻璃里面，所以判定中空玻璃是否使用Low-E比较困难。
虽然Low-E中空玻璃比普通中空玻璃的传热系数低很多，但想在现场快速测出玻璃传热系数却不是件容易的事。
目前，在不破坏中空玻璃的前提下，相对简单的办法还是使用Low-E玻璃的导电性原理。
利用电磁线圈或者是电容制造出一个弱电磁场，当镀有导电膜的Low-E玻璃靠近这个电磁场时，会改变电磁场的状态，从而影响输出电流或输出电压。
依据这一原理便可以检测出中空玻璃内部是否有Low-E膜，并可以依据变化的大小得知Low-E膜距离是远还是近。
目前市场上技术比较成熟的Low-E膜面测试仪便是基于此原理，将手持式Low-E测试仪紧贴中空玻璃的表面放置，按下测试按钮，依据指示灯闪亮的状态便可以判别出是否有low-E膜面。
这种方法快速简单，不用拆解中空玻璃，因而具有良好的推广价值。
但如果中空玻璃面积太小，检测结果易受到边部铝条或窗框的影响，其检测结果也
不具有权威性，就是说，仪器判定有Low-E膜时，不能保证一定是符合标准的Low-E产品。
影像测量法目前流传着这样一种鉴别方法：将火柴或光亮物体放在窗玻璃前面，观察玻璃里面呈现的4个影像（换句话说，有4束火焰或4个物像），若是Low-E玻璃则有一个影像的颜色不同于其他3个影像，若4个影像的颜色相同，便可确定未装Low-E玻璃。
这种方法是利用即使是无色的高透型Low-E玻璃也会有一点轻微的反射色的原理进行判别的，仅适用于白玻中空玻璃与无色Low-E中空玻璃之间的简单判别。
中空Low-E玻璃还有其他一些简单的鉴别方法，虽然各有局限性，但有助于综合使用。
离线Low-E合成中空时需要剔除边部膜层，所以可以通过查看玻璃边部靠近间隔条的位置是否有一道玻璃与膜的分界线来判定。
在线Low-E合成中空时不剔除边部膜层，所以也可以在边部密封胶未盖住玻璃内表面的地方用电阻法判定。
综上所述，单片Low-E玻璃的鉴别方法比较简单，中空Low-E在不拆解的情况下很难精确判定，目前许多研究人员正在研究更为实用的检测仪器。
在实际工程应用时，我们可以通过上述的多种办法综合进行判定，但最为准确的途径，还是推荐从实际产品中随机抽取样品送到权威检测部门测试的方法，既能鉴别是否为Low-E玻璃，又能测试其性能的高低。
