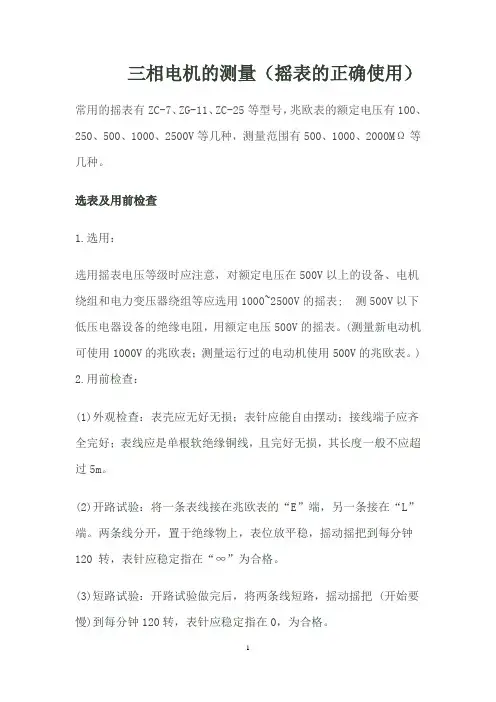

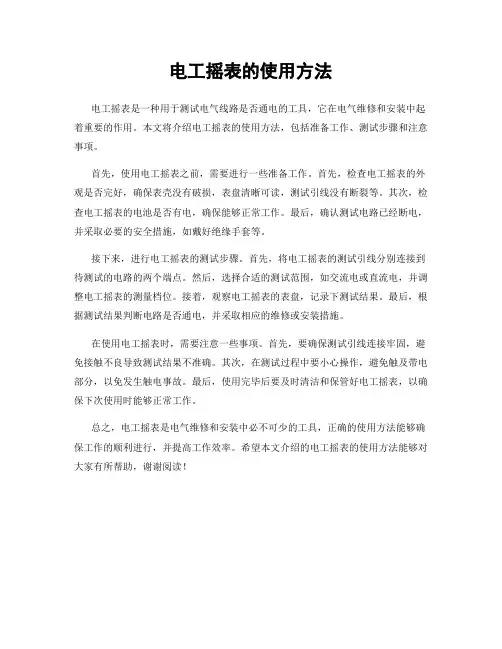

三相电机的测量(摇表的正确使用)

三相电机的测量（摇表的正确使用）常用的摇表有ZC-7、ZG-11、ZC-25等型号，兆欧表的额定电压有100、250、500、1000、2500V等几种，测量范围有500、1000、2000MΩ等几种。

选表及用前检查

1.选用：

选用摇表电压等级时应注意，对额定电压在500V以上的设备、电机绕组和电力变压器绕组等应选用1000~2500V的摇表; 测500V以下低压电器设备的绝缘电阻，用额定电压500V的摇表。(测量新电动机可使用1000V的兆欧表；测量运行过的电动机使用500V的兆欧表。)

2.用前检查：

(1)外观检查：表壳应无好无损；表针应能自由摆动；接线端子应齐全完好；表线应是单根软绝缘铜线，且完好无损，其长度一般不应超过5m。

(2)开路试验：将一条表线接在兆欧表的“E”端，另一条接在“L”端。两条线分开，置于绝缘物上，表位放平稳，摇动摇把到每分钟120 转，表针应稳定指在“∞”为合格。

(3)短路试验：开路试验做完后，将两条线短路，摇动摇把 (开始要慢)到每分钟120转，表针应稳定指在0，为合格。

测量及判断(实做)

1.测量绝缘项目：可分为①测对地绝缘；②测相间绝缘。

2.测量：

测相对地绝缘：

①将电动机退出运行(大型电动机在退出运行后要先放电)；

②验明无电后拆去原电源线；

③将兆欧表的“E”端测试线接到电动机外壳(例如端子盒的螺孔处)，将兆欧表的“L”端测试线接到电动机绕组任一端(接线端上原有联接片不拆)；

④摇动摇把达到每分钟120转，到一分钟时读取读数(必要时应记录绝缘电阻值及电动机温度)

⑤撤除“L”端接线，后停止摇表，并放电。

测相间绝缘：

①对地绝缘测试后放电；

②拆去电动机接线端上原有联接片；

③将兆欧表的“E”端和“L”端测试线各接一相绕组；

④摇动摇把到每分钟120转，一分钟时读取读数(必要时应记录绝缘电阻值及电动机的温度)；

⑤撤除“L”端接线，后停止摇表，放电；

⑥测另两个绕组间的绝缘……共三次(每次测后均应放电)。

判断：不论对地绝缘还是相间绝缘，其合格值的要求如下：

(1)对于新电动机用1000V兆欧表（交接试验）：绝缘电阻应不小于1MΩ；

(2)对于运行过的用500V兆欧表电动机（预防性试验）：绝缘电阻应不小于0.5MΩ。

测试过程中应注意的安全问题

1.正确地选表并作充分的检查；

2.被测电机及必须退出运行并拆除一二次电源线，对大型电动机在退出运行后要先放电，按照测试电容器的方法摇测。每次测后也要放电，并验明确无电压；

3.每相摇测前后要进行人工放电；

4.测试时，注意与附近带电体的安全距离(必要时应设监护人)；

5.人体不得接触被测端，也不得接触兆欧表上裸露的接线端；

6.防止无关人员靠近。

何时需要进行摇测：

1.新安装的电动机，投入运行前；

2.停用三个月以上时，再次使用前；

3.电动机在大、小修时；

4.电动机在运行中发生异常现象或故障时。

绝缘电阻、吸收比和极化指数试验

1 主要内容和适用范围

1.1 本导则提出了绝缘电阻、吸收比和极化指数试验所涉及的仪表选择、试验方法和注意事项等一系列技术细则，贯彻执行有关国家标准和能源部《电气设备预防性试验规程》的相应规定。

1.2 本导则适用于在发电厂、变电所、电力线路等现场和在修理车间、试验室等条件下对高、低压电气设备绝缘进行绝缘电阻、吸收比和极化指数试验。

2 试验内容

2.1 绝缘电阻

测量电气设备的绝缘电阻，是检查设备绝缘状态最简便和最基本的方法。在现场普遍用兆欧表测量绝缘电阻。绝缘电阻值的大小常能灵敏地反应绝缘情况，能有效地发现设备局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

用兆欧表测量设备的绝缘电阻，由于受介质吸收电流的影响，兆欧表指示值随时间逐步增大，通常读取施加电压后60s的数值或稳定值，作为工程上的绝缘电阻值。

2.2 吸收比和极化指数

吸收比K1为60s绝缘电阻值(R60s)与15s绝缘电阻值(R15s)之比值，即对于大容量和吸收过程较长的变压器、发电机、电缆等，有时R60s/R15s吸收比值尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10min(R10min)和R1min(R1min)时绝缘电阻的比值K，称作绝缘的极化指数

在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机或油浸变压器绝缘的受潮程度。绝缘受潮后吸收比值(或极化指数)降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。

应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比值仍然很好。吸收比不能用来发现受潮、脏污以外的其他局部绝缘缺陷。

3 使用仪表

最常用的测量仪表是兆欧表。

3.1 兆欧表的型式

兆欧表按电源型式通常可分为发电机型和整流电源型两大类。发电机型一般为手摇(或电动)直流发电机或交流发电机经倍压整流后输出直流电压；整流电源型由低压50Hz交流电(或干电池)经整流稳压、晶体管振荡器升压和倍压整流后输出直流电压。

3.2 兆欧表的电压

兆欧表电压通常有100、250、500、1000、2500、5000、10000V 等多种。也有可连续改变输出电压的。应按照《电气设备预防性试验规程》的有关规定选用适当的电压。

对水内冷发电机采用专用兆欧表测量绝缘电阻。

3.3 兆欧表的容量

兆欧表的容量即最大输出电流值(输出端经毫安表短路测得)对吸收比和极化指数测量有一定的影响。测量吸收比和极化指数时应尽量采用大容量的兆欧表，即选用最大输出电流1mA及以上的兆欧表，以期得到较准确的测量结果。

3.4 兆欧表的负载特性

兆欧表的负载特性,即被测绝缘电阻R和端电压U的关系曲线,随兆欧表的型号而变化。图2为兆欧表的一般特性。当被测绝缘电阻值低时,端电压明显下降。

3.5 选用兆欧表时的注意事项

(1)对有介质吸收现象的发电机、变压器等设备，绝缘电阻值、吸
