电捕焦油器技术原理和结构选型l 电捕焦油器的工作原理电捕焦油器（电滤器）具有捕焦油效率高、阻力损失小、气体处理量大等特点．不仅可保证后续工序对气体质量的要求．提高产品回收率，而且可明显改善操作环境。
在化工、焦化、城市煤气、建材、冶金、陶瓷等工业企业中得到广泛的应用。
我公司设计中所采用结构形式有同心圆式、管式和蜂窝式等三种．无论哪种结构，其工作原理均可简化为图1，即在金属导线与金属管壁〔或极板〕间施加高压直流电，以维持足以使气体产生电离的电场,使阴阳极之间形成电晕区。
按电场理论, 正离子吸附于带负电的电晕极,负离子吸附于带正电的沉淀极；所有被电离的正负离子均充满电晕极与沉淀极之间的整个空间。
当含焦油雾滴等杂质的气体通过该电场时，吸附了负离子和电子的杂质在电场库伦力的作用下，移动到沉淀极后释放出所带电荷，并吸附于沉淀极上，从而达到净化气体的目的，通常称为荷电现象。
当吸附于沉淀极上的杂质量增加到大于其附着力时，会自动向下流趟，从电捕焦油器底部排出，净气体则从电捕焦油器上部离开并进入下道工序。
2 电捕焦油器的捕集机理2．1 气体的放电过程在通常情况下气体是不导电的，但在高压电场的作用下气体内部的电子便会获得足够的能量成为自由电子而导电，被称为自发性电离现象。
气体的自发性电离是建立在非均匀性电场中。
在均匀性电场中，随着电压的增加，只要其间任何一点发生电离，两极间将立即充满带电离子，整个空间的气体被击穿。
此时电流急剧增加而形成火花放电。
而在非均匀性电场中，电场强度则随两极间的距离增大而迅速下降．图2示出了气体的电离曲线。
如图2所示，在OA段，气体仅借助于自身存在的少量自由电子导电，随着电压的升高，电流也逐渐加大，即自由电子的数量随着电压的升高而逐渐增加。
当电压到达A‟点时．电流已达到饱和，不再增加，这时的电流称饱和电流，此时，气体的导电能力只取决于气体中的离子与电子数，与电场强度无关。
当电压升至B…点时．自由电子获得足够的能量，碰撞中性分子使其电离，并开始由离子输送电流，该点的电压称为临界电离电压。
电捕焦油器的相关知识

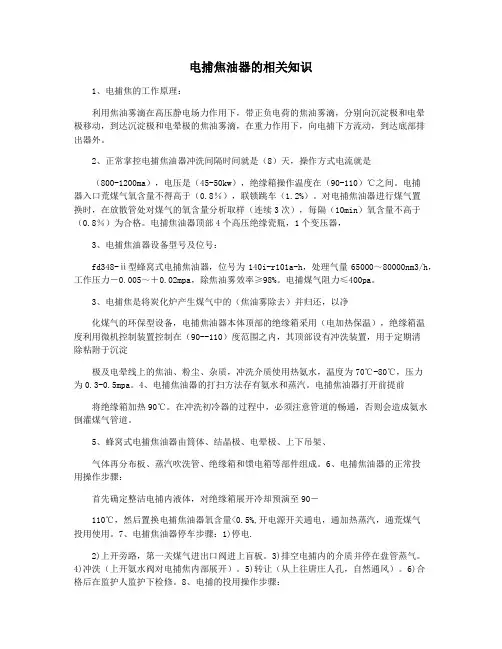

电捕焦油器的相关知识1、电捕焦的工作原理：利用焦油雾滴在高压静电场力作用下，带正负电荷的焦油雾滴，分别向沉淀极和电晕极移动，到达沉淀极和电晕极的焦油雾滴，在重力作用下，向电捕下方流动，到达底部排出器外。
2、正常掌控电捕焦油器冲洗间隔时间就是（8）天，操作方式电流就是（800-1200ma），电压是（45-50kw），绝缘箱操作温度在（90-110）℃之间。
电捕器入口荒煤气氧含量不得高于（0.8％），联锁跳车（1.2%）。
对电捕焦油器进行煤气置换时，在放散管处对煤气的氧含量分析取样（连续3次），每隔（10min）氧含量不高于（0.8％）为合格。
电捕焦油器顶部4个高压绝缘瓷瓶，1个变压器，3、电捕焦油器设备型号及位号：fd348-ⅱ型蜂窝式电捕焦油器，位号为140i-r101a-h，处理气量65000～80000nm3/h，工作压力－0.005～＋0.02mpa，除焦油雾效率≥98%。
电捕煤气阻力≤400pa。
3、电捕焦是将炭化炉产生煤气中的（焦油雾除去）并归还，以净化煤气的环保型设备，电捕焦油器本体顶部的绝缘箱采用（电加热保温），绝缘箱温度利用微机控制装置控制在（90--110）度范围之内，其顶部设有冲洗装置，用于定期清除粘附于沉淀极及电晕线上的焦油、粉尘、杂质，冲洗介质使用热氨水，温度为70℃-80℃，压力为0.3-0.5mpa。
4、电捕焦油器的打扫方法存有氨水和蒸汽。
电捕焦油器打开前提前将绝缘箱加热90℃。
在冲洗初冷器的过程中，必须注意管道的畅通，否则会造成氨水倒灌煤气管道。
5、蜂窝式电捕焦油器由筒体、结晶极、电晕极、上下吊架、气体再分布板、蒸汽吹洗管、绝缘箱和馈电箱等部件组成。
6、电捕焦油器的正常投用操作步骤：首先确定整洁电捕内液体，对绝缘箱展开冷却预演至90―110℃，然后置换电捕焦油器氧含量<0.5%,开电源开关通电，通加热蒸汽，通荒煤气投用使用。
7、电捕焦油器停车步骤：1)停电.2)上开旁路，第一关煤气进出口阀进上盲板。
电捕焦油器原理
FD-蜂窝标准型：针对带有大小塔或横管冷却器的不同炉型，根据实际产量计算详细的气量，匹配相应的型号规格；该类型设备具有筒径小，占地少，有效截面（煤气净化工作面）大，成本低，电耗小，收焦油量大且油质优良，净化效率高，煤气纯度高等诸多优点。
FD-蜂窝加强型：荒煤气直接进电捕，大量焦油、粉尘、水汽、固体废弃物等全部进入工作面，电捕负荷增大，温度降低困难，产油量减小且焦油杂质太多，提纯困难，轻油少。
选用这种型号的好处是减免氨水池，减免洗涤塔的投资，设备选型必须较大，相对12座5万吨焦炉匹配6台196管电捕甚至更大方可。
但，作为再利用的煤气纯度大大降低。
（因煤气温度较水洗后高得多，捕不干净，净化效率相对低），且长时间运行，蜂窝管壁焦油杂质集结，电流增大，电耗增加，无法继续形成电场，表面看工作正常，实际不会发挥作用。
国家目前对此类随意改进型设备无任何定论，国内98%的厂家均不轻易为客户担保。
因此极有可能造成二次改型、重复投资。
JD型电捕焦：此型号为极管式电捕焦。
采用极管式效果也不错，但有效截面小，要达到蜂窝式的同等面积，外筒直径要大很多，且要达到较好效果，采用无缝管，成本较大；自制极管难免出现增压、过压问题，经过多年发展，目前全国众多厂家均不予采用这种选型。
JTF型新式蜂窝电捕：是在FD-蜂窝加强型基础上，由神木净天环保有限责任公司率先研究设计的最新型电捕焦，它采用加高筒体，筒低、筒壁、蜂窝管均设计为套筒式，循环水降温煤气，增压降低流速，煤气净化彻底，焦油回收量大，且轻油明显。
设备运行负荷轻松，稳定不易出现问题，基本免于维护，使用寿命长。
唯一劣势是工艺复杂化，加工周期略长，成本较一般电捕增大，但等于在整体投资上省去大小塔或横管冷却器或间冷器，免了氨水难题，总体算下来是大大节约了投资，提高了效益。
分享顶阅读(266)┊评论(0)┊收藏(0)┊转载(0)┊顶▼┊打印┊举报已投稿到：排行榜圈子前一篇：蜂窝式电捕焦油器工作原理及用途范围蜂窝式电捕焦油器工作原理及用途范围(2008-09-04 23:53:00)转载分类：电捕焦油器/如何选用最佳电捕标签：焦油电场电晕工作原理极板杂谈简介：FD-系列蜂窝式电捕焦油器工作原理：高压直流电源产生的负高压，接入电晕极（阴极），它与沉淀极（阳极）之间产生电场，电场强度超过一定极限后在阴阳两极间即产生电晕放电。
