管道防腐安全技术交底1. 管道防腐的重要性管道的防腐是为了保护管道免受腐蚀和损坏，延长其使用寿命，确保管道运行的安全可靠性。
管道的腐蚀可能来自外部环境因素或内部介质的化学作用，因此必须采取适当的防腐措施。
2. 防腐技术的选择在选择防腐技术时，应综合考虑管道材质、运行环境以及介质特性。
常见的管道防腐技术包括涂层防腐、包裹防腐和阴极保护。
2.1 涂层防腐涂层防腐是在管道表面涂覆一层具有防腐性能的材料，常见的涂层材料有环氧树脂、聚乙烯、玻璃钢等。
涂层的选择应根据管道使用环境、介质特性和预期使用寿命等因素进行合理的评估。
2.2 包裹防腐包裹防腐是在管道表面包覆一层防腐材料，常见的包裹材料有玻璃钢、聚乙烯、聚氨酯等。
包裹防腐的优点是施工简便快捷，适用于较小直径的管道，但在应用过程中需要注意包裹材料的质量和粘接工艺。
2.3 阴极保护阴极保护是通过在管道上施加外电源，使管道成为阴极，从而减少管道的腐蚀。
常见的阴极保护方法有电流（直流）阴保和阳保。
在进行阴极保护时，需要根据管道的材质和运行环境等因素确定合适的阴极保护措施。
3. 管道防腐施工要点3.1 表面处理在进行涂层或包裹防腐施工前，必须对管道表面进行彻底的清洁和处理，去除表面的污垢、氧化物和锈蚀等物质，以确保防腐材料能够与管道表面良好粘结。
3.2 材料选择在选择防腐材料时，应考虑材料的防腐性能、耐候性以及施工工艺要求等因素。
同时还需确保防腐材料符合相关标准和规范要求。
3.3 施工工艺在进行防腐施工时，应按照相关标准和规范要求进行正确的施工工艺。
涂层的施工应注意涂布均匀、涂层厚度符合要求，并避免产生气泡、皮膜起皱等质量问题。
包裹防腐的施工应注意包裹材料的质量和粘接工艺，确保包裹层与管道表面紧密结合。
4. 防腐后的监测和维护经过防腐施工后，应加强对管道的监测和维护工作。
定期检查管道防腐层的完整性和质量，及时处理发现的问题。
同时，需进行定期的阴极保护检测和维护，确保阴极保护系统的正常运行。
长输管道牺牲阳极法阴极保护施工方案
材司长输管道牺牲阳极阴极保护施工方案河南汇龙合金材料有限公司项目部目录一、概述- ----------------------------------------------------------- 2（一）原理----------------------------------------------------- 2（二）牺牲阳极法阴极保护的优点--------------------------------- 2 （三）牺牲阳极材料--------------------------------------------- 2（四）阳极安装方式--------------------------------------------- 6（五）测试系统------------------------------------------------- 7（六）应用标准和规范------------------------------------------- 7（七）主要测试设备和工具--------------------------------------- 8二、该项目管道牺牲阳极保护法的设计- --------------------------------- 8三、施工方法- ------------------------------------------------------- 81、牺牲阳极法阴极保护施工安装程序简述如下: -------------------- 92、牺牲阳极法的施工: ------------------------------------------ 9一、概述（一）原理将被保护的金属结构连接一种比其电位更负的金属或合金，该金属或合金为阳极，依靠它的优先溶解所释放出的电流使金属结构阴极极化到所需的电位而实现保护，这种方法称为牺牲阳极法阴极保护。
（二）牺牲阳极法阴极保护的优点1、不需要外部电源；2、对邻近金属构筑物无干扰或很小；3、电流输出虽不能控制，但有自动调节倾向，且覆盖层不易损坏。
钢管桩阴极保护(牺牲阳极安装)控制
港 口科技 动态 ・ 口建设 港
２２铝合 金 阳 极 技 术性 能应 符 合 国家 标 准 《 ． 铝一 锌一 铟 系 合 金 牺 牲 阳 极 》 Ｂ Ｔ ９８ ２０ Ｃ ／４ ４ － ０２各 项
技术 要求 ； ２ ３牺牲 阳极 保 护设计 ． ２ ３ １阳极块 规 格 ：（ ５ ．． １０＋１０ ７ ）×１０×９０ ｍ， ８ ０ｍ
处 于平均 潮位 以下 至桩底 的钢 管桩 外表 面积 。
１２自然条 件 ． １２ １潮位 ： ．． 设计 高 潮 位 ： ４ ５ ｍ， 计 低 潮 位 ： ＋ ．１ 设
＋ ． ３ 平 均潮位 ： ２ ５ ｍ。 ０ ５ ｍ， ＋ ．５ １２ ２水 质 ： 秋 季 盐度 ：０ ８ ０～２ ． ０ ￣ （ ．． 夏 １．８ ８ ８ ４ｏ 平 ／ ｏ 均 １ ． ％ ） ８５ ０； 冬春 季盐 度 ：９ ３ ５～３ ． ４ ％ （ １． ２ ０ ３ ２ ｏ 平 均 ２ ．０ ０ ； ４ ８ ％ ）
总体 设计弄 施 工工 艺。提 出 了控 制 水 下焊接 时 易产生 的通 病的 方 法和 提 高水 下焊接 质 量 口
的主要 措施 。
关键词 ： 管桩 钢
阴极 保 护
措 施
ｌ概 况
属 是 以化 合 状态 存 在 着 ， 过冶 炼 ， 赋 予 能量 ， 通 被
从 离子状 态 转 变 成 原 子状 态 。然 而 ， 回归 自然 状 态是 金属 固有 本性 。通 常把 金属 与周 围 的电解质
结 构 防 腐 蚀 技 术 规 定 》ＪＪ３ －８ 的 要 求 （ Ｔ２０－ ９ － 即
一
１３阴极保 护 的作 用 ． １３ １阴极 保 护 的必 要性 ： ．． 自然 界 中 的 大 多 数 金
管道牺牲阳极阴极保护工程
管道牺牲阳极阴极保护工程工作原理公司：河南汇龙合金材料有限公司技术部：代银1工作原理在土壤等电解质环境中，牺牲阳极因其电极电位比被保护体的电位更负，当与被保护体连接后将优先腐蚀溶解，释放出的电子在被保护体表面发生阴极还原反应，抑制了被保护体的阳极溶解过程，从而对被保护体提供了有效的阴极保护。
2牺牲阳极的主要特点(1)适用范围广，尤其适用于中短距离和复杂的管网。
(2)阳极输出电流小，发生阴极剥离的可能性小。
(3)随管道安装一起施工时，工程量较小。
运行期问，维护工作简单。
(4)阳极输出电流不能调节，可控性较小。
(5)无需外部电源，对外界干扰少，安装维护费用低，无需征地或占用其他建(构)筑物，保护电流利用率高。
3牺牲阳极的作用(1)防止防腐层破损处的腐蚀，也就是对被保护钢管进行阴极极化，将其电位转移到保护电位，使钢管上所有的防腐层破损点都呈现阴极倾向。
(2)判断钢管是否有腐蚀危险，即在管线沿线隔一定距离设置检测桩，定期测试管地电位以检测管线防腐层是否存在破损并遭到腐蚀。
如果存在腐蚀就应采取措施，将管线的穿孔泄露问题消灭在萌芽中。
4牺牲阳极的设计与施工方法4.1牺牲阳极的设计(1)电防护法在选用时应符合以下要求：当土壤电阻率>100~2·m时不宜使用牺牲阳极牺牲阳极的使用寿命与天然气管道相匹配，一般为15a左右;所有被保护的埋地钢质管道应根据需要设置绝缘接头或绝缘法兰。
(2)采用牺牲阳极法时，选用阳极的保护准则为：相对硫酸铜参比电极的阴极极化电位应达到一0.85V 或更负;管道表面与接触电解质的稳定饱和铜/硫酸铜参比电极之问的阴极极化电位差值最小为100mV。
(3)通常根据土壤电阻率选取牺牲阳极的种类(见表1)，根据保护电流的大小选取阳极的规格。
(4)牺牲阳极的埋设分为轴向和径向，埋设位置与被保护的燃气管道的距离宜为3～5m，但不宜小于一0.3m;埋设深度在冰冻线以下，且埋设在潮湿的土壤中;埋没形式可采用立式或卧式。

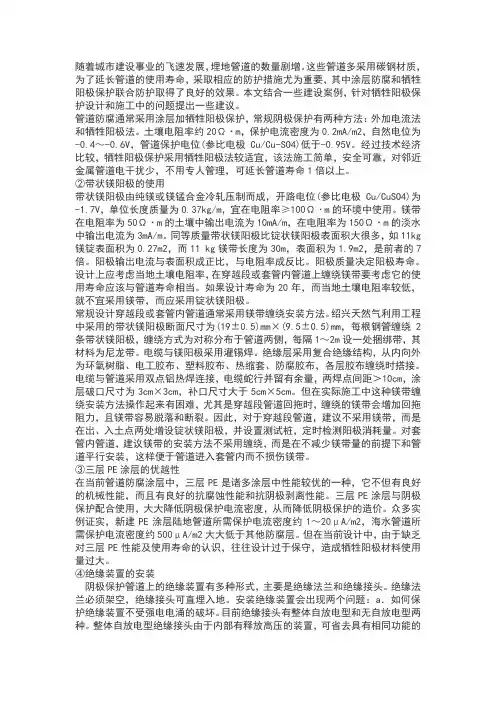

牺牲阳极保护设计与施工的经验建议
