NE555应用电路图
ne555高压电路图及制作
ne555高压电路图及制作
今天做了一个555高压电路，输入12v拉弧2.5cm.废话少说，先上电路图
电阻用1/4W的，要18k，10k，68欧，和一个50k的可调电阻，电阻的阻值接近就好了，因为电阻不是那么容易找的，1nf的电容我用的是纶涤电容，标着102的就是了，470uf 的用电解电容，耐压高点，555ic我用的是ha17555，mos管我用irfr260.
按照右上边的图布线就可以了。
在高压包的磁环上饶5-10圈的漆包线，
这是元件
首先在洞洞板上安插元件
安插顺序是从小到大，这样比较容易安插
焊接
剪去引脚
接着按照上面的图，在洞洞板上布线
接好后的样子
焊工不是很好啊O（∩_∩）O~
使用时，mos管发热和大啊加个散热片
整体图
来个高压包特写。

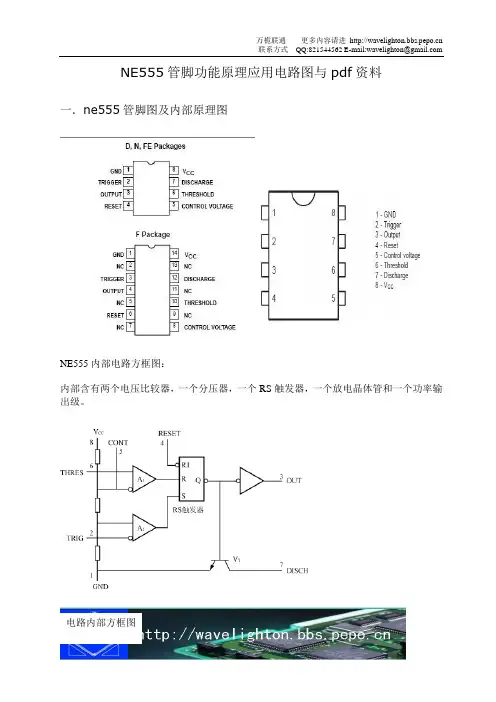

ne555管脚功能原理应用电路图与pdf资料
NE555管脚功能原理应用电路图与pdf资料一．ne555管脚图及内部原理图NE555内部电路方框图：内部含有两个电压比较器，一个分压器，一个RS触发器，一个放电晶体管和一个功率输出级。
电路内部方框图电路引脚图参考【电子制作】二．应用电路图触摸延时灯集成电路IC1是一片555定时电路，在这里接成单稳态电路。
平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。
当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。
按图中所标数值，定时时间约为4分钟。
D1可选用1N4148或1N4001。
相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
工作原理：电源接通后，定时器进入稳态。
此时定时电容CT的电压为：VCT=VC C=6V。
对555这个等效触发器来讲，两个输入都是高电平，即VS=0。
继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。
按一下按钮开关SB之后，定时电容CT立即放到电压为零。
于是此时555电路等效触发的输入成为：R=0、S=0，它的输出就成高电平：V0=1。
继电器KA吸动，常开接点闭合，曝光照明灯点亮。
按钮开关按一下后立即放开，于是电源电压就通过RT向电容C T充电，暂稳态开始。
当电容CT上的电压升到2/3VCC既4伏时，定时时间已到，555等效电路触发器的输入为：R=1、S=1，于是输出又翻转成低电平：V0=0。
继电器KA释放，曝光灯HL熄灭。
暂稳态结束，有恢复到稳态。
NE555经典电路--教学专用
1、触摸延时小灯它将触摸开关发光二极管的实验中加入延时电路，调整可调电阻阻值和电容量达到延时效果。
要想增加延时的时间，就调换大容量的电容，如400μF、1000μF等。
如果作为夜间床头定时灯、楼道定时灯等，可拆去发光二极管和电阻，换一个6伏的小灯即可。
2、手控行车红绿灯指示器模型先做一个红绿灯灯架，将红绿发光二极管固定在灯架上，按图连接后，只要向下按动按键，则红灯变为绿灯，手一离开便又成为红灯。
3、可自动控制的行车红绿灯指示器模型图4是它的电路图，只将上图的手控改为磁控，再加上延时电路，就可以将上述模型改为路灯自动控制。
先制作一个街道模型和指示灯架，将干簧管设在指示灯前方的道路模型的下方。
在一辆模型汽车的底部粘一块磁铁。
当汽车行过干簧管上方时，电路导通，红灯变为绿灯，汽车继续向前行驶，由于延时电路作用，使绿灯亮一段时间，保证汽车驶过路口。
需要注意的是根据汽车模型的速度，调整干簧管的位置和电路延时的时间。
4灯塔模型先用硬纸做一个灯塔模型。
图5是它的电路图，它只取闪光电路的一部分——一个绿发光二极管作为塔灯。
最后调整好闪烁时间。
5断线报警器在电路图９1中的A、B两点是用一根细的导线连接（图中的弧线），当人或动物碰断导线时便会发声报警，发光二极管发光。
6雨水报警器１０是它的电路图，它是在音响电路中从两个电阻之间引出一个探头改为雨水报警器的。
用覆铜板照图１１做一个探头，接到音响电路中，当雨水滴在探头上，使电路导通，便会发出音响。
这个报警器还可以作为各种遇水报警装置。
7高低水位报警器水能导电，也就有电阻存在。
图1就是利用电阻值的不同，发出不同音调制作成高低水位报警器，它与雨水报警器中的探头不同。
用导线按照图2做成水位探头，接到电路中去。
当水位低时，A与B导通，因有可调电阻，阻值较大发出低音；当水位升高A与C也导通，这时A与C电阻阻值因为没有可调电阻远远小于A与B的电阻值，因此电流通过A 与C，报警器便发出高音。

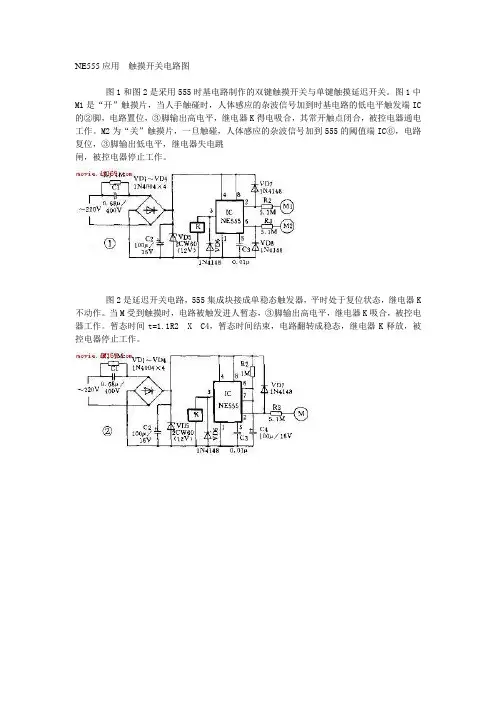

NE555应用 触摸开关电路图
NE555应用触摸开关电路图
图1和图2是采用555时基电路制作的双键触摸开关与单键触摸延迟开关。
图1中M1是“开”触摸片，当人手触碰时，人体感应的杂波信号加到时基电路的低电平触发端IC 的②脚，电路置位，③脚输出高电平，继电器K得电吸合，其常开触点闭合，被控电器通电工作。
M2为“关”触摸片，一旦触碰，人体感应的杂波信号加到555的阈值端IC⑥，电路复位，③脚输出低电平，继电器失电跳
闸，被控电器停止工作。
图2是延迟开关电路，555集成块接成单稳态触发器，平时处于复位状态，继电器K 不动作。
当M受到触摸时，电路被触发进人暂态，③脚输出高电平，继电器K吸合，被控电器工作。
暂态时间t=1.1R2 X C4，暂态时间结束，电路翻转成稳态，继电器K释放，被控电器停止工作。
NE555应用电路
NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地GND2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。
单稳类电路作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。
2。
双稳类电路作用：比较器，锁存器，反相器，方波输出及整形等。
3。
无稳类电路作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。
我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
NE555应用

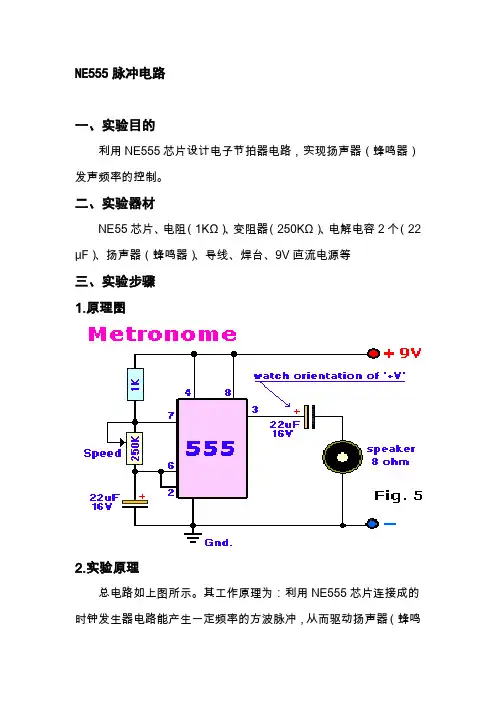

NE555脉冲电路
一、实验目的
利用NE555芯片设计电子节拍器电路，实现扬声器（蜂鸣器）发声频率的控制。
二、实验器材
NE55芯片、电阻（1KΩ）、变阻器（250KΩ）、电解电容2个（22μF）、扬声器（蜂鸣器）、导线、焊台、9V直流电源等
三、实验步骤
1.原理图
2.实验原理
总电路如上图所示。
其工作原理为：利用NE555芯片连接成的时钟发生器电路能产生一定频率的方波脉冲，从而驱动扬声器（蜂鸣器）
产生一定频率的响声，而通过改变变阻器的阻值可以改变产生的方波脉冲的频率及占空比，从而改变扬声器（蜂鸣器）的发声频率，实现类似电子节拍器的功能。
3.实验过程
首先，根据实验原理图挑选相应的器件，然后根据原理图在焊接板上科学布置各个器件及连接线的位置，然后根据电路图将各个器件焊接好，最后接上电源，调节变阻器的阻值以改变扬声器（蜂鸣器）的发生频率。
4.实验结果
焊接得到的电路图如下图所示：
在接通电源后，扬声器（蜂鸣器）以一定频率发出声音，调节变阻器的阻值，发生频率改变，基本达到了电子节拍器的功能。
5.心得感受
本次课程设计让我体会到了电子在实践中的应用,增强了对电子
的热爱,同时还加强了对所学理论的理解和应用,培养了团队协作、认真细致的工作精神，为今后的工作打下了坚实的基础。
在实验前,要规范自己的电路图, 准备好实验中所需要的元器件。
做好实验前的准备工作。
然后在电路板上选好合适的点,使元器件间
保持通路。
接着在焊接时,要规范自己的焊接点,保证各个元器件的焊接点独立。
(完整版)NE555经典应用电路图
NE555应用电路图
图1 方波电路图2 振荡器实践电路图3 GIC PROBE WITH PULSE 逻辑脉冲探头
图4 TRONOME电子节拍器电路图5 0-5分定时器电路
图6 铃电路图图7 SCHMITT TRIGGER施密特触发器电路
图8 倾斜开关（水银开关）传感器电路图9TIMER TESTER定时器测试电路图10TWO TONE EXPERIMENT双音实验电路
图11动机调速器电路
图12电源报警电路图13 LED调光器电路图14敏电阻光控报警电路图15光敏电阻光控开关电路
图16红外线发射电路图17 简单闪光电路图18易触摸开关电路图19氖灯驱动电路
图20 50％对称波电路图21 触摸开关电路
图22 单稳态电路触发器
电热毯温控器
一般电热毯有高温、低温两档。
使用时,拨在高温档,入睡后总被热醒;拨在低温档,有时
醒来会觉得温度不够。
这里介绍一种电热毯温控器,它可以把电热毯的温度控制在一个合适的范围。
工作原理：
电路如图所示。
图中IC为NE555时基电路。
RP3为温控调节电位器,其滑动臂电位决定IC的触发电位V2和阀电位Vf,且V5=Vf=2Vz。
220V交流电压经C1、R1限流降压,D1、D2整流、C2滤波,DW稳压后,获得9V左右的电压供IC用。
室温下接通电源,因已调V2<VZ、V6Vz,V6≥Vf时,IC翻转,3脚变为低电平,BCR截止,电热丝停止发热,温度开始逐渐下降,BG1的ICEO随之逐渐减小,V2、V6降低。
当V6。
NE555内部结构及应用电路
555定时器及其应用555定时器是一种中规模的集成定时器，应用非常广泛。
通常只需外接几个阻容元件，就可以构成各种不同用途的脉冲电路，如多谐振荡器、单稳态触发器以及施密特触发器等。
555定时器有TTL集成定时器和CMOS集成定时器，它们的逻辑功能与外引线排列都完全相同。
TTL型号最后数码为555，CMOS 型号最后数码为7555。
一、555的结构组成和工作原理555定时器是一种模拟电路和数字电路相结合的器件，下图为其内部组成和引脚图。
内部电路原理图等效逻辑图引脚图由图知，电路由一个分压器，两个电压比较器，一个R-S触发器，一个功率输出级和一个放电晶体管组成。
比较器A1为上比较器，由BG1~BG8组成，它是由一个NPN管的复合结构做输出级的两级差分放大器。
上比较器的反相输入端固定设置在2/3V CC上，它的同相输入端⑥脚称作阈值端（或高触发端），常用来测外部时间常数回路电容上的电压。
比较器A2为下比较器，由BG9~BG13组成，它是由一个PNP管组成的复合输出级的差分放大器。
上比较器的同相输入端固定设置在1/3V CC上，反向入端②脚称作触发输入端，用来启动电路。
电路中的比较器的主要功能是对输入电压和分压器形成的基准电压进行比较，把比较的结果用高电平"1 "或低电平"0" 两种状态在其输出端表现出来。
555 电路中的R-S触发器是由两个与非门交叉连接，上图中是由BG14~BG18构成。
其中BG15和B G14的基极分别受上比较器和下比较器的输出端控制。
A1控制R端，A2控制S端。
为了使R-S 触发器直接置零，触发器还引出一个④端，只要在④端置入低电平"0"，不管触发器原来处于什么状态，也不管它输入端加的是什么信号，触发器会立即置零，即Q=O=Uo所以④端也称为总复位端。
BG18~BG21构成功率输出级，③脚为输出端，能输出最大为200mA的电流，故课直接驱动小型电机、继电器、地租扬声器等功率负荷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
控制电阈值输
触发输放
电V CC电R D复
V
(7
V
V1
v I
图9.4.1 555定时器原
NE555应用电路图大全23种
图1 方波电路图2 振荡器实践电路
图3 GIC PROBE WITH PULSE 逻辑脉冲探头
图4 TRONOME电子节拍器电路图5 0-5分定时器电路
图6 铃电路图图7 SCHMITT TRIGGER施密特触发器电路
图8 倾斜开关（水银开关）传感器电路图9TIMER TESTER定时器测试电路
图10TWO TONE EXPERIMENT双音实验电路
图11动机调速器电路
图12电源报警电路图13 LED调光器电路
图14敏电阻光控报警电路图15光敏电阻光控开关电路
图16 红外线发射电路图17 简单闪光电路
图18 触摸开关电路图19氖灯驱动电路
图20 50％对称波电路
图21 触摸开关电路
图22 单稳态电路触发器
图23 锯齿波产生器。
