AIX连接EMC存储及交换机
安装PowerPath的集群AIX平台使用EMC磁盘系统注意事项 v1.2
安装PowerPath的集群AIX平台使用EMC磁盘系统注意事项2006年11月EMC技术解决方案部版本记录版权说明本文件中出现的任何文字叙述、文档格式、插图、照片、方法、过程等内容，除另有特别注明，版权均属美国EMC 公司所有，受到有关产权及版权法保护。
任何个人、机构未经美国EMC公司的书面授权许可，不得复制、引用或传播本文件的任何片断，无论通过电子形式或非电子形式。
目录1安装POWERPATH的集群AIX平台使用EMC SYMMETRIX磁盘注意事项 (4)1.1在HACMP中设置EMCPOWERRESET以及BREAK RESERVES IN PARALLEL =TRUE (4)1.2LV S TRIPING (5)2安装POWERPATH的集群AIX平台使用EMC CLARIION磁盘注意事项 (6)2.1在HACMP中设置EMCPOWERRESET以及BREAK RESERVES IN PARALLEL =TRUE (6)2.2在HACMP+P OWER P ATH环境中设置CFGSCSI_ID以提高HACMP启动和切换速度 (7)2.3LV S TRIPING (9)1 安装PowerPath的集群AIX平台使用EMC Symmetrix磁盘注意事项1.1 在HACMP中设置emcpowerreset以及break reserves in parallel =true为保证HACMP能够顺利切换并且最大限度地加快切换速度, 需要在HACMP配置中遵循以下指导:For HACMP 5.1 and higher (SMIT)1. Enter into the SMIT fastpath for HACMP "smitty hacmp".2. Select Extended Configuration.3. Select Extended Resource Configuration.4. Select HACMP Extended Resources Configuration.5. Select Configure Custom Disk Methods.6. Select Add Custom Disk Methods.7. The following fields are available, enter as follows;For IBM Fibre Channel configurations with PowerPath 3.0.3 and higher:Disk Type (PdDvLn field from CuDv) = disk/pseudo/powerMethod to identify ghost disks = SCSI3Method to determine if a reserve is held = SCSI_TURMethod to break a reserve = /usr/lpp/EMC/Symmetrix/bin/emcpowerresetBreak reserves in parallel = trueMethod to make the disk available = MKDEV8. Configure the same custom disk processing method on each node in the cluster and synchronize the cluster resources. The cluster verification process ensures that the method that you configured exists and is executable on all nodes. The synchronization process ensures that the ODM entries are the same on all nodes, but will not synchronize the methods named in the ODM entries.Note To help insure emcpowerreset is installed and configured correctly, go to "/etc/objrepos" and enter the command "odmget HACMPdisktype". If installed correctly you should see "emcpowerreset" called on the "breakres" line. See example below:HACMPdisktype:PdDvLn = "disk/pseudo/power"ghostdisks = "SCSI3"checkres = "SCSI_TUR"breakres = "/usr/lpp/EMC/Symmetrix/bin/emcpowerreset"parallel = "true"makedev = "MKDEV"reserved1 = ""reserved2 = ""reserved3 = ""In addition, after a failover, you can look at the "hacmp.out" file and confirm emcpowerreset appears for the FC Path and/or hdisk entry. See example below:Clar_Cascade_1:cl_disk_available[13] ckres_rc=2Clar_Cascade_1:cl_disk_available[13] [[ 2 != 0 ]]Clar_Cascade_1:cl_disk_available[29]/usr/lpp/EMC/CLARiiON/bin/emcpowerreset fscsi1 hdiskpower38Clar_Cascade_1:cl_disk_available[1228] echoClar_Cascade_1,Clar_Cascade_1 Clar_Cascade_1:cl_disk_available[1228]read vg注: 从HACMP V5.4开始, 无需配置使用“emcpowerreset”1.2 LV StripingEMC强烈建议在条件许可的情况下, 在主机层面进行LV Striping设置以提高IO性能. 通常Striping宽度为4的倍数, 深度取决于客户应用的IO Size, 一般可取32k.2 安装PowerPath的集群AIX平台使用EMC Clariion磁盘注意事项2.1 在HACMP中设置emcpowerreset以及break reserves in parallel =true为保证HACMP能够顺利切换并且最大限度地加快切换速度, 需要在HACMP配置中遵循以下指导:For HACMP 5.1 and higher (SMIT)1. Enter into the SMIT fastpath for HACMP "smitty hacmp".2. Select Extended Configuration.3. Select Extended Resource Configuration.4. Select HACMP Extended Resources Configuration.5. Select Configure Custom Disk Methods.6. Select Add Custom Disk Methods.7. The following fields are available, enter as follows;For IBM Fibre Channel configurations with PowerPath 3.0.3 and higher:Disk Type (PdDvLn field from CuDv) = disk/pseudo/powerMethod to identify ghost disks = SCSI3Method to determine if a reserve is held = SCSI_TURMethod to break a reserve = /usr/lpp/EMC/Symmetrix/bin/emcpowerresetBreak reserves in parallel = trueMethod to make the disk available = MKDEV8. Configure the same custom disk processing method on each node in the cluster and synchronize the cluster resources. The cluster verification process ensures that the method that you configured exists and is executable on all nodes. The synchronization process ensures that the ODM entries are the same on all nodes, but will not synchronize the methods named in the ODM entries.Note To help insure emcpowerreset is installed and configured correctly, go to "/etc/objrepos" and enter the command "odmget HACMPdisktype". If installed correctly you should see "emcpowerreset" called on the "breakres" line. See example below:HACMPdisktype:PdDvLn = "disk/pseudo/power"ghostdisks = "SCSI3"checkres = "SCSI_TUR"breakres = "/usr/lpp/EMC/Symmetrix/bin/emcpowerreset"parallel = "true"makedev = "MKDEV"reserved1 = ""reserved2 = ""reserved3 = ""In addition, after a failover, you can look at the "hacmp.out" file and confirm emcpowerreset appears for the FC Path and/or hdisk entry. See example below:Clar_Cascade_1:cl_disk_available[13] ckres_rc=2Clar_Cascade_1:cl_disk_available[13] [[ 2 != 0 ]]Clar_Cascade_1:cl_disk_available[29]/usr/lpp/EMC/CLARiiON/bin/emcpowerreset fscsi1 hdiskpower38Clar_Cascade_1:cl_disk_available[1228] echoClar_Cascade_1,Clar_Cascade_1 Clar_Cascade_1:cl_disk_available[1228]read vg注: 从HACMP V5.4开始, 无需配置使用“emcpowerreset”2.2 在HACMP+PowerPath环境中设置cfgscsi_id以提高HACMP启动和切换速度注1：在Symmetrix环境中不需要设置此脚本，而在Clariion环境中需要设置此脚本。
powerpath各个系统安装emc存储
powerpath各个系统安装emc存储AIX系统:1 用Telnet工具登录至AIX主机。
2 进入PowerPath安装包所在的目录，解压缩PowerPath安装包：# gunzip EMCPower.AIX.5.5.0.3.GA.tar.gz# tar xvf EMCPower.AIX5.5.0.3.GA.tar3 使用installp命令安装组件：# installp –agXd. EMCpower4 使用powermt config命令执行一些管理配置：# powermt config5 使用PowerPath注册工具注册授权许可：# emcpreg –install6 确认产品注册信息：# powermt check_registration7 使用SMIT工具配置PowerPath设备：# smitty powerpath8 退出SMIT后，PowerPath就已安装并完成配置。
9 现在安装PowerPath Viewer组件，进入PowerPath Viewer下载目录：# gunzip EMCPower.MgmtComponent.AIX.5.5.b006.tar.gz # tar -xvf EMCPower.MgmtComponent.AIX.5.5.b006.tar10 使用installp命令安装组件：# installp –agXd. EMCpower.MgmtComponent11 打开编辑器完成配置：# /etc/emc/bin/emcp_mond_edit12 默认Management Component是被禁用的，要启用它输入1。
13 保存并激活更改的设定输入13。
14 选择选项1保存配置，重启进程并退出。
全部安装完成。
HP-UX系统：1 用Telnet工具登录至HP-UX主机。
2 进入PowerPath安装包所在的目录，解压缩PowerPath安装包：# gunzip EMCPower.HPUX.PI.5.1.2.GA.b113.tar.gz3 使用swinstall命令安装PowerPath：# swinstall –x autoreboot=true –x mount_all_filesystems=false –s /software/PowerPath/ EMCPower.HPUX.PI.5.1.SP2.GA.b113.tar EMCpower注1：请设定绝对路径。
用于 AIX 的 CLARiiON iSCSI 服务器安装指南

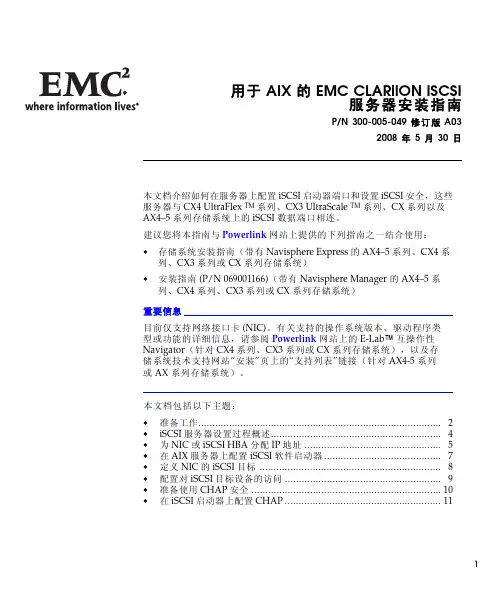

用于AIX的EMC CLARiiON iSCSI服务器安装指南P/N300-005-049修订版A032008年5月30日本文档介绍如何在服务器上配置iSCSI启动器端口和设置iSCSI安全，这些服务器与CX4UltraFlex TM系列、CX3UltraScale TM系列、CX系列以及AX4–5系列存储系统上的iSCSI数据端口相连。
建议您将本指南与Powerlink网站上提供的下列指南之一结合使用：存储系统安装指南（带有Navisphere Express的AX4–5系列、CX4系列、CX3系列或CX系列存储系统）安装指南(P/N069001166)（带有Navisphere Manager的AX4–5系列、CX4系列、CX3系列或CX系列存储系统）重要信息目前仅支持网络接口卡(NIC)。
有关支持的操作系统版本、驱动程序类型或功能的详细信息，请参阅Powerlink网站上的E-Lab™互操作性Navigator（针对CX4系列、CX3系列或CX系列存储系统），以及存储系统技术支持网站“安装”页上的“支持列表”链接（针对AX4-5系列或AX系列存储系统）。
本文档包括以下主题：准备工作 (2)iSCSI服务器设置过程概述 (4)为NIC或iSCSI HBA分配IP地址 (5)在AIX服务器上配置iSCSI软件启动器 (7)定义NIC的iSCSI目标 (8)配置对iSCSI目标设备的访问 (9)准备使用CHAP安全 (10)在iSCSI启动器上配置CHAP (11)1准备工作使用本指南在服务器上设置iSCSI启动器端口或设置iSCSI安全（挑战握手认证协议－CHAP）之前，您必须：按照存储系统设置指南或安装指南（仅限带有Navisphere Manager的存储系统）中的说明配置存储系统iSCSI端口。
完成存储系统附带的或从存储系统技术支持网站定制生成的存储系统配置规划指南中的工作表。
对于AX4-5系列，可使用存储系统技术支持网站“安装”页上的“规划”链接生成规划指南。
EMC存储系统安装配置手册
EMC存储系统安装配置手册目录第1章概述_________________________________________________________________ 61.1编写目的______________________________________________________________________ 6 1.2参考文档______________________________________________________________________ 7第2章存储硬件安装_________________________________________________________ 82.1EMC CX3中端磁盘阵列安装配置________________________________________________ 8第3章存储软件安装配置_____________________________________________________ 93.1整体说明______________________________________________________________________ 93.2IBM AIX平台软件安装__________________________________________________________ 93.2.1IBM pSeries 安装需求____________________________________________________________ 93.2.2ODM安装_______________________________________________________________________ 113.2.3PowerPath的安装 _______________________________________________________________ 163.2.3.1PowerPath5.0.0安装需求_______________________________________________________ 163.2.3.2PowerPath5.0.0安装流程_______________________________________________________ 163.2.4Navisphere Agent/Cli的安装_____________________________________________________ 193.2.4.1安装需求____________________________________________________________________ 193.2.4.2安装流程____________________________________________________________________ 193.2.5HACMP相关设置 ________________________________________________________________ 233.2.5.1提示：______________________________________________________________________ 233.2.5.2Set emcpowerreset in HACMP_________________________________________________ 233.2.5.3Add “cfgscsi_id” to HACMP(for CX3) ___________________________________________ 233.2.6常用命令 ________________________________________________________________________ 253.2.7IBM AIX主机识别PowerPath管理的设备___________________________________________ 263.3Redhat Linux平台软件安装____________________________________________________ 273.3.1PowerPath安装 _________________________________________________________________ 273.3.1.1安装需求____________________________________________________________________ 273.3.1.2安装流程____________________________________________________________________ 283.3.2Navisphere Agent/Cli安装_______________________________________________________ 283.3.2.1安装需求____________________________________________________________________ 283.3.2.2安装流程____________________________________________________________________ 293.3.3Linux主机识别PowerPath管理的设备 _____________________________________________ 293.4Windows2003平台软件安装 ___________________________________________________ 303.4.1PowerPath安装 _________________________________________________________________ 303.4.1.1安装需求____________________________________________________________________ 303.4.1.2安装流程____________________________________________________________________ 303.4.2Navisphere Agent/Cli安装_______________________________________________________ 383.4.2.1安装需求____________________________________________________________________ 383.4.2.2安装流程____________________________________________________________________ 383.4.3Windows主机识别PowerPath管理的设备_________________________________________ 47 3.5HP-UX平台软件安装 __________________________________________________________ 493.5.1PowerPath的安装 _______________________________________________________________ 493.5.1.1PowerPath5.0.1安装需求_______________________________________________________ 493.5.1.2PowerPath5.0.0安装流程_______________________________________________________ 50 3.5.2Navisphere Agent/Cli的安装_____________________________________________________ 543.5.2.1安装需求____________________________________________________________________ 543.5.2.2安装流程____________________________________________________________________ 54 3.5.3HPUX基本连接和认盘操作 ________________________________________________________ 56 3.5.4HP-UX主机识别PowerPath管理的设备 ____________________________________________ 583.6在HPUX和MCSG中使用认到的磁盘 ___________________________________________ 59 3.6.1单机环境下使用到的磁盘 __________________________________________________________ 593.6.2在MC/SG中使用认到的盘，并在其它主机上IMPORT VG________________________________ 613.7PP在HPUX平台使用Clariion磁盘创建LVM注意事项：_________________________ 62 3.7.1设置PV TIMEOUT值为180 _______________________________________________________ 62 3.7.2设置LV参数BBR为NONE _______________________________________________________ 62 3.7.3LV Striping_____________________________________________________________________ 623.8CX3Storage Group配置______________________________________________________ 63第1章概述1.1 编写目的本文档描述了EMC CX3中端磁盘阵列、Brocade 48000光纤交换机的硬件安装及配置流程；IBM AIX、HP-UX、Linux、Windows等相关操作系统连接EMC磁盘阵列时主机端软件的安装以及配置流程。
浪潮InPath for AIX 存储系统用户手册说明书
浪潮存储系统InPath for AIX用户手册文档版本 2.0发布日期2020-09-28 适用版本InPath_for_AIX_V2.2.1及以上尊敬的用户：衷心感谢您选用浪潮存储系统！浪潮存储秉承“云存智用运筹新数据”的新存储之道，致力于为您提供符合新数据时代需求的存储产品和解决方案。
本手册用于帮助您更详细地了解和便捷地使用存储系统，涉及的截图仅为示例，最终界面请以实际设备显示的界面为准。
由于产品版本升级或其他原因，本手册内容会不定期进行更新，如有变动恕不另行通知。
除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
浪潮拥有本手册的版权，保留随时修改本手册的权利。
未经浪潮许可，任何单位和个人不得以任何形式复制本手册的内容。
如果您对本手册有任何疑问或建议，请向浪潮电子信息产业股份有限公司垂询。
技术服务电话：4008600011地址：中国济南市浪潮路1036号浪潮电子信息产业股份有限公司邮编：250101在您正式使用本存储系统之前，请先阅读以下声明。
只有您阅读并且同意以下声明后，方可正式开始使用本存储系统。
如果您对以下声明有任何疑问，请和您的供货商联系或直接与我们联系。
如您在开始使用本系统前未就以下声明向我们提出疑问，则默认您已经同意了以下声明。
1.请不要自行拆卸本存储系统机箱及机箱内任何硬件设备。
在本存储系统出现任何硬件故障或您希望对硬件进行任何升级时，请您将机器的详细硬件配置反映给我们的客户服务中心。
2.请不要将本存储系统的设备与任何其他型号的相应设备混用。
本存储系统的内存、CPU、CPU散热片、风扇、硬盘托架、硬盘等都是特殊规格的。
3.在使用本存储系统时遇到任何软件问题，请您首先和相应软件的提供商联系。
由提供商和我们联系，以方便我们共同沟通和解决您遇到的问题。
对于数据库、网络管理软件或其他网络产品的安装、运行问题，我们尤其希望您能够这样处理。
4.上架安装本存储系统前，请先仔细阅读相关产品手册中的快速安装指南。
AIX 存储、HMC、光纤交换机登入方法
1.1 如何登入IBM光纤交换机1、拿网线连接光纤交换机IBM B16的网口。
2、将本地电脑地址配置成10.77.77.77同一网段。
3、在IE浏览器输入：http：//10.77.77.774、输入用户名/密码：admin/passw0rd 其中0为数字5、登入后即可对光纤交换机进行维护。
1.2 如何登入IBM存储设备（DS4300、DS4700）1、使用XP系统安装IBM DS4300磁盘阵列管理软件storage manerger版本SMFWUpgInstaller-WS32-10.10.35.092、DS4300和DS4700两个控制卡：DS4300两个控制器IP为：192.168.128.101 192.168.128.102DS4700每个控制器有两个网口：上角的IP为192.168.129.101 192.168.128.101右下角的控制卡IP：192.168.128.102(第一网口)192.168.129.102 (第二网口)3、本地电脑配置成同一网段就可以。
Ping 你连接口的地址，注意：一般需要5分钟以上才能ping通。
4、使用软件管理，第一次使用管理软件需要手工添加控制口的IP地址，如果不是使用交换机连接两个管理口，将出现报错信息，但不影响使用。
可以收集阵列的配置信息，使用了多少物理硬盘、划分的raid技术如何。
当前磁盘阵列的设备状态是否正常。
1.3 如何登入IBM服务器进行管理1、串口方式登入，使用IBM定制的串口线。
2、配置本地电脑的超级终端，还原默认值即可。
波特率可以通过HMC的web方式页面查询得知，一般为192003、登入服务器进行相应操作。
a、请确保已设置和配置HMC。
有关指示信息，请参阅添加硬件管理控制台。
b、在导航区域中展开要使用的受管系统。
c、展开服务应用程序，然后单击SFP 应用程序。
d、在内容区域中单击服务实用程序。
e、从“服务实用程序”窗口中选择要使用的受管系统。
AIX6.1+HACMP5.5+光纤交换机安装文档
AIX6.1+HACMP5.5+光纤交换机安装文档预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制目录1 项目实施总体说明 (3)1.1 系统连接图 (3)1.2 标签说明 (4)2 AIX6.1.3安装和配置 (5)2.1 安装基本操作系统 (5)2.2 安装文件集................................................................................. 错误！未定义书签。
2.2.1 安装文件集 (9)2.2.2 安装Bundle (11)2.2.3 安装openssh (11)2.2.4 安装Oracle 10g R2 RAC需要的补丁包 (12)2.3 客户化配置 (12)2.3.1 文件系统调整 (12)2.3.2 操作系统版本确认 (13)2.3.3 调整swap空间 (13)2.3.4 做硬盘的镜像 (13)3 HACMP5.5安装和配置 (14)3.1 设计规划 (14)3.1.1 /etc/hosts文件设计 (14)3.2 实施前提 (14)3.2.1 创建Concurrent VG (14)3.2.2 网络配置 (17)3.3 安装HACMP (18)3.3.1 安装HACMP5.5 (18)3.3.2 修改文件 (19)3.4 配置HACMP (19)3.4.1 配置网络拓朴 (20)3.4.2 配置HACMP资源 (25)3.4.3 校验并同步HACMP配置 (27)3.4.4 启动/停止HACMP (28)3.5 附录 (29)3.5.1 相关文件 (29)4 光纤交换机配置 (31)4.1 配置前期工作 (31)4.2 激活license (31)4.3 配置光纤交换机 (36)4.4 配置信息 (41)5 EMC存储配置 (42)5.1 磁阵RAID组信息划分 (42)5.2 磁阵LUN信息划分 (43)5.3 AIX下powerpath基础操作 (44)6 配置Oracle rac ....................................................................................... 错误！未定义书签。
AIX中关于EMC存储的相关命令
AIX中关于EMC存储的相关命令#powermt display dev=all这个是常用命令，通过它你可以看到以下信息Pseudo name=hdiskpower1 (你在主机上看到的power盘)CLARiiON ID=CK200031****** [HR SG](存储上的组别)Logical device ID=60060167EB0C000022A83E3908C3D711 [LUN 1](逻辑单元号)state=alive; (状态不错^_^)policy=CLAROpt;(中档产品)()priority=0;queued-IOs=0Owner: default=SP A, current=SP A(当前控制器spA)=================================================================== ===========---------------- Host --------------- - Stor - -- I/O Path - -- Stats ---### HW Path I/O Paths Interf. Mode State Q-IOs Errors=================================================================== ===========0 fscsi0 hdisk10 SP B1 active alive 0 01 fscsi1 hdisk17 SP B0 active alive 0 01 fscsi1 hdisk24 SP A1 active alive 0 00 fscsi0 hdisk3 SP A0 active alive 0 0#lspv(呵呵，这个命令很常用吧)在这里看到主机识别到的所有存储上的盘，对应的vg。
hdiskpower0 005f2c6aa2851229 vg1hdiskpower1 005f2c6aa284d3ce vg1hdiskpower2 005f2c7aa2c86899 vg2hdiskpower3 005f2c6aa30fbe31 vg2hdiskpower4 005f2c7aa2c69692 vg3 activehdiskpower5 005f2c6aa309468d vg4 activehdiskpower6 005f2c6aa3101de2 vg4 active# lspv hdiskpower1PHYSICAL VOLUME: hdiskpower1 VOLUME GROUP: h85vg1PV IDENTIFIER: 005f2c6aa284d3ce VG IDENTIFIER 005f2c6a00004c000000010e b353ee73PV STATE: activeSTALE PARTITIONS: 0 ALLOCATABLE: yesPP SIZE: 128 megabyte(s) LOGICAL VOLUMES: 1TOTAL PPs: 799 (102272 megabytes) VG DESCRIPTORS: 1FREE PPs: 0 (0 megabytes) HOT SPARE: noUSED PPs: 799 (102272 megabytes)FREE DISTRIBUTION: 00..00..00..00..00USED DISTRIBUTION: 160..160..159..160..160同样的方法就可以查到主机识别到的所有存储lun的大小了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章、概述 (2)1.1编写内容 (2)1.2项目概述 (2)第二章、物理环境的安装 (2)2.1物理机的布署 (2)2.2光纤线连接图 (3)第三章、DS300B交换机划分zone (4)3.1交换机wwn别名绑定 (4)3.2通过远程telnet查看其中一台zone (5)第四章、AX04-5 EMC存储端的配置 (6)4.1存储端控制器对应IP (6)4.2存储端的配置 (7)4.2.1.存储的登录 (7)4.2.2创建Raid组 (7)4.2.3.新建一个lun (9)4.2.4删除一个lun (9)4.2.5主机向存储系统的注册 (10)4.2.6建立STORAGE GROUP (12)第五章、P550 IBM小机软件的安装 (14)5.1.odm的安装 (14)5.2.powerpath的安装 (15)5.3光纤卡的模式 (17)第六章、存储端lun的挂载 (17)6.1给Storage Group挂载lun (17)6.2给Storage Group添加主机 (18)第七章、服务器端lun的发现及配置 (18)7.1主机认盘 (18)7.2powerpath维护操作 (19)7.3lun的格式化和使用 (19)7.3.1创建卷组vg (19)7.3.2建立逻辑卷LV (20)7.3.3建立文件系统 (21)第八章、日常管理和维护 (22)8.1开机前注意事项 (22)8.2开机步骤 (22)8.3开机完成 (22)8.4磁盘阵列关机步骤 (23)附录23第一章、概述1.1编写内容本文档描述了EMC AX04-5存储，EMC300B交换机的配置，IBM P550服务器的AIX操系统连接存储主机端和存储端的安装及配置流程。
1.2项目概述根据客户的要求，把原有的6台AX4-5存储重新划分lun，每个存储做4个raid5组(每个raid组由5个硬盘组成)，每个组里面划分4个lun(3个lun是1TB，其中一个lun是595GB)。
把剩下的4个硬盘做全局热备。
在P550服务器端装好ODM软件和powerpath多路径软件后，分别把存储端的lun挂载到两台服务器,挂载的lun能在存储端正常使用。
第二章、物理环境的安装2.1物理机的布署机器的具体位置如下图所示，根据存储、交换机和服务器连好光纤线。
网络拓扑图2.2光纤线连接图TSM服务器的名字,1是服务器的编号；HBA是服务器光纤卡的名字，1是光纤卡的编号；AX是EMC存储的名字，01是存储的名字；SPA和SPB是存储的两个控制器，0和1控制器两个光纤卡的编号第三章、D S300B交换机划分zone3.1交换机wwn别名绑定TSM服务器的名字,1是服务器的编号；HBA是服务器光纤卡的名字，1是光纤卡的编号；AX是EMC存储的名字，01是存储的名字；SPA和SPB是存储的两个控制器，0和1控制器两个光纤卡的编号3.2通过远程telnet查看其中一台zone第四章、 A X04-5 EMC 存储端的配置4.1存储端控制器对应IP存储对应的控制器和IP 地址4.2存储端的配置4.2.1.存储的登录用户名：admin，密码：XXXXX（）输入ip 地址，进入登录界面4.2.2创建Raid组RAID Group是多个物理硬盘的一个逻辑组合。
在navisphere manager 里展开Enterprise Storage , 右点storage system 并选择Create RAID Group ;如下图:1．在RAID Group ID 列表里，为新的RAID Group选择ID;2．在Disk Selection, 点Manual 为new RAID group选择物理盘4.2.3.新建一个lun新建一个lun：选取一个raid组，右击选中bind Lun如下图所示，设置lun的参数，只须要改lun的大小，其余参数默认即可4.2.4删除一个lun在相应lun上右击，选择Unbind Lun.(注意，在删lun之前，必须把确定没有主机挂载)4.2.5主机向存储系统的注册如果不能把主机加到storage group, 也就是主机不是available, 首先检查connectivity status项，如果主机的注册项Rigister为NO,而且Server Name为HBA WWN,(如下图) 需要按照以下步骤进行手工的group edit.从connectivity Status窗口，点击Group Edit Button , 把HBA WWN 移动selected 窗口，输入new host, 和IP address , 点击OK, 完成。
现在我们可以看到主机正确的注册状态.4.2.6建立STORAGE GROUP在建立storage group之前，Access Logix要Enable,使之生效。
点击array, 并且确保“Access Control Enabled”项，打上了勾。
如图:建立storage group的步骤如下：在Navisphere主界面Storage Groups上点击右键，选择新建Storage Group ;第五章、P550 IBM小机软件的安装5.1.odm的安装1)下载ODM软件，软件下载地址为ftp:///pub/symm3000/aix/ODM_DEFINITIONS/2)上传ODM软件包到主机上一个临时目录，例如/opt/EMC3)以root登陆主机# cd /opt/EMC# uncompress EMC.AIX*.Z# tar xvf EMC.AIX*.tar4)安装软件# smitty installp5)选择Install Software6)在“INPUT device /directory for software”中移动光标到右边输入软件放置目录/opt/EMC,然后在“SOFTWARE to install”中按“F4”键列出全部软件，可以看见ODM软件包中包括许多软件项目，我们根据上面介绍的选择相应的安装软件包，光标移到需要安装的软件处，按ESC+7选择，其中软件包选择的原则为：如果没有HA环境(CLARIION)，则选择以下两个软件包6)查看软件包的安装Lslpp –l | grep EMC*EMC.CLARiiON.aix.rteEMC.CLARiiON.fcp.rte7)安装成功后，shutdown –Fr重启AIX系统5.2.powerpath的安装1)Powerpath的安装操作过程同odm的安装一样tar -xvf EMCPower.AIX.5.1.1.Patch.b013.tar选软年包时，全部选中即可2)确认EMCpower是否安装#lslpp -L EMC*输出应该包含以下信息：EMCpower.multi_path_clariion 5.3.0.0EMCpower.mpx 5.3.0.0EMCpower.migration_enabler 5.3.0.0EMCpower.consistency_grp 5.3.0.03)powerpath的注册PowerPath license key在一张纸上，和设备及软件光盘介质一起到货，注册通过以下方式#emcpreg –install=========== EMC PowerPath Registration ===========Do you have a new registration key or keys to enter? [n]输入y，按回车继续。
Enter the registration key(s) for your product(s),one per line, pressing Enter after eachkey.After typing all keys, press Enter again.Key (Enter if done):输入powerpath注册码，，，，然后按回车继续然后按回车继续，成功后会显示以下提示信息。
1 key(s) successfully added.Key successfully installed.5.3光纤卡的模式以root 用户登陆,首先更改光纤卡状态为pt2pt，执行以下命令更改当前两块光纤卡的状态：删除光纤卡信息#rmdev -dl fscsi0#rmdev -dl fscsi1#rmdev -dl fscsi2#rmdev -dl fscsi3更改光纤卡的模式#chdev -l 'fcs0' -a init_link='pt2pt'#chdev -l 'fcs1' -a init_link='pt2pt'#chdev -l 'fcs2' -a init_link='pt2pt'#chdev -l 'fcs3' -a init_link='pt2pt'重新扫描硬件接着执行以下命令：# cfgmgr –v第六章、存储端lun的挂载6.1给Storage Group挂载lun在Storage Groups下一级目录右击选择Select lun，在hosts选择要挂载的主机，在hostid栏里修改一下id,把hostid设置为非0。
6.2给Storage Group添加主机第七章、服务器端lun的发现及配置7.1主机认盘cfgmgr –v♦执行powermt命令识别POWERPATH设备powermt config♦检查POWERPATH设备识别情况lsdev –Cc disk |grep hdiskpower♦检查磁盘路径, 正常结果AX4-5设备每个LUN有4个path 为alive状态powermt display dev=all7.2powerpath维护操作♦保存EMC PowerPath的设备数据库文件：powermt save♦手工恢复PowerPath通道powermt restore♦手工检查PowerPath通道powermt check♦监控PowerPath通道powermt watch7.3lun的格式化和使用7.3.1创建卷组vgsmitty mkvg选择“Big VG”，回车：在VOLUME GROUP name输入vg的名字在PHYSICAL VOLUME names按f4列出可以使用硬盘，选中相应的hdiskpower,就可以把lun 格式化成pv进行使用7.3.2建立逻辑卷LV运行smitty mklv，选择VG，即要建立LV的VG，这里我们选择刚才创建的vg。
