彩色电视机原理一
第三章 彩色电视的基本原理
§3.3 兼容制彩色电视制式
所谓兼容，是指黑白电视机与彩色电视机可以互相收看 彩色电视台与黑白电视台发射的电视节目。 正兼容：指黑白电视机能收看彩色电视节目，呈现出的 是黑白图像。 逆兼容：彩色电视机能收看黑白电视节目，呈现出的也 是黑白图像。
§3.3 兼容制彩色电视制式
3.3.1 色度信号的编码传输 1. 色度信号的编码 1) 亮度信号与色度信号
第3章
彩色电视的基本原理
§3.1 色度学的基本知识
§3.2 彩色图像的分解与重现
§3.3 兼容制彩色电视制式
§3.4 PAL制彩色全电视信号
§3.5 彩色电视接收机概述 §3.6 彩色显像管 习题三
§3.1 色度学的基本知识
一、光和彩色 1、可见光：光是一种以电磁波存在的物质。能引起人眼视觉反应
的光称为可见光。
（1）三基色的选取：R、G、B。 1）人眼对红、绿、蓝比较敏感； 2）红、绿、蓝三基色彼此互为独立； 3）红、绿、蓝三基色混合而成的彩色较为丰富，几乎能 重现自然界中的各种彩色。
（2）三基色原理的内容： 1）三基色按一定比例混合，可以得到自然界中绝大多数 颜色；反之，自然界中绝大多数颜色，都可以分解为三基色。 2）三基色必须是相互独立。 3）混合色的色调和饱和度由三基色的混合比例决定。 4）混合色亮度等于三基色亮度之和。 3、混色法：利用三基色按不同比例来获得彩色的方法。 种类：相加混色法和相减混色法。 彩色光的混色：相加混色（如：电视） 彩色颜料的混色：相减混色
2)时间相加混色法：这种方法利用人眼的视觉惰性，顺 序地让三种基色先后出现在同一表面的同一点处，当三种基 色光交替出现的速度很快时，人眼感觉到的这三种基色光的 混合后的彩色。
演示:空间混色和时间混色特性.swf
电视机显示原理解析
电视机显示原理解析电视机是我们日常生活中不可或缺的娱乐、信息沟通工具。
然而，很少有人真正了解电视机的显示原理。
本文将深入解析电视机的显示原理，帮助读者更好地理解电视机的工作原理。
一、荧光体屏幕电视机荧光体屏幕是实现图像显示的核心组成部分。
这种屏幕由很多荧光体小点组成，每个小点可以发出不同颜色的光。
通过控制这些小点的发光亮度和颜色，电视机可以呈现出丰富多彩的图像。
二、图像信号传输要在电视机上显示图像，首先需要将图像信号传输到电视机中。
一般来说，通过电缆、卫星、无线电波等方式将信号传输到电视机的接收器中。
在接收器中，信号会经过处理和解码，然后传送到电视机的显示系统。
三、扫描线的生成电视机的显示系统采用逐行扫描的方式展示图像。
在每一行的荧光体小点上，通过扫描电子束的方式激发荧光体，使其发光。
电视机的电子枪会依次扫描荧光体屏幕的每一行，从而形成图像。
四、电子束的控制电视机中的电子枪是生成电子束的装置。
电子束在屏幕上的移动路径由电子束偏转系统控制。
这个系统可以根据图像信号的不同，精确地控制电子束的水平和垂直移动，从而在屏幕上形成图像的不同部分。
五、彩色图像的生成为了呈现彩色图像，电视机使用了三基色原理。
屏幕上的每个荧光体小点可以发出红、绿、蓝三种颜色的光。
通过调节这三种颜色的亮度和组合方式，可以产生几乎所有的颜色。
这种原理使得电视机能够展示出色彩丰富的图像。
六、刷新率和分辨率电视机的刷新率和分辨率是决定画面清晰度的重要参数。
刷新率是指电视屏幕上图像每秒刷新的次数，通常以赫兹（Hz）为单位表示。
分辨率是指屏幕上图像所包含的像素数量，通常通过水平像素数和垂直像素数来表示。
高刷新率和高分辨率能够使画面更加清晰流畅。
结论：通过以上对电视机显示原理的解析，我们可以更好地理解电视机的工作原理。
电视机的荧光体屏幕、图像信号传输、扫描线的生成、电子束的控制以及彩色图像的生成等组成部分相互配合，共同呈现出生动逼真的图像。
同时，了解电视机的刷新率和分辨率也有助于选择适合自己需求的电视机。
彩色电视机原理
.
.
这样，任一色度信号既可以用 V、U 表示，也可以用 I、Q 表示，I、Q 信号波形如图所示。 与 I 轴正交的 Q 轴（与 B-Y 夹角 330）是人眼最不敏感的色轴，可以用 0～0. 5MHz 较窄的 频带传送。定量说，I, Q 正交轴与 V、U 正交轴有 330 夹角关系，如图 幻灯片 27
.
.
VY a2 (R Y )2 b2 (B Y )2 0.89 a2 (R Y )2 b2 (B Y )2 1.33
当传送青色时：
VY a2 (R Y )2 b2 (B Y )2 0.89 a2 (R Y )2 b2 (B Y )2 1.33
求得 a= 0.877， b=0.493。因此，压缩后的色差信号 V=0.877 (R-Y)，U=0. 493(B-Y）。 幻灯片 15 用压缩后的色差信号去调制副载波，这样彩色电视色度信号表示式为:
彩色电视机原理
视频服务提供商 用户群
2.三种视频点播 （1）真视频点播TVOD（True-VOD） 它真正支持即点即放，但价格昂贵。TVOD为每个用户提
供一个单独的通信路径，每个用户各自占有一套节目。
（2）准视频点播NVOD（Near-VOD） TVOD的替代物，它是每隔一定时间从头播放同一套
节目，用户发出点播信息时，交换机将用户终端与最近要 从头开播的频道连通，至多等待一个规定时间（几分钟） 后可观看，采用广播机制。
机顶盒能识别该软件的版本号，在版本不同时接收该软件，并 对保存在存储器中的软件进行更新。 3.数字电视机顶盒的主要技术
(1)解复用与解压缩技术 将复用的比特流解复用成各种格式的音视频等数据流并解 压还原。
●解复用、解压缩方案一 ●解复用、解压缩方案二
数据流
MPEG-2 传输流解复用器
MPEG-2 解码
数字电视原理
10.1、 数字电视接收 10.1.1 数字电视接收机 1. ATSC8-VSB地面数字电视广播传输系统结构框图
调
滤波器
谐
和同步
器
检波器
NTSC 抑制 滤波器
同步和 定时
行场 扫描
CRT
5.1声道 输出
音频DAC
信道 均衡
器
相位 跟踪
器
网络 解码
器
数据 解交 织器
视频DAC AC-3解码
常见彩色滤光片的排列：
条状排列
三角形排列
正方形排列
马赛克排列
3）背光源简介： 液晶本身不发光，只会调制光，所以液晶显示系统必
须加上背光源。 液晶显示器的采光主要分为两部分： 外界光源：属于客观不可控光源，由液晶晶体吸收；
背光光源：由CCFL提供，其光亮度和均匀度直接影响 屏幕的色彩对比度、全屏区域亮度效果和可视角度等。

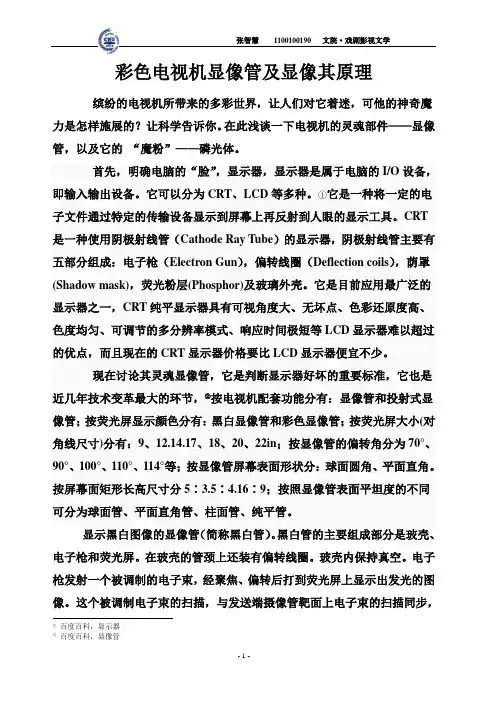

彩色电视机显像管及其显色原理
彩色电视机显像管及显像其原理缤纷的电视机所带来的多彩世界，让人们对它着迷，可他的神奇魔力是怎样施展的？让科学告诉你。
在此浅谈一下电视机的灵魂部件——显像管，以及它的“魔粉”——磷光体。
首先，明确电脑的“脸”，显示器，显示器是属于电脑的I/O设备，即输入输出设备。
它可以分为CRT、LCD等多种。
①它是一种将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的显示工具。
CRT 是一种使用阴极射线管（Cathode Ray Tube）的显示器，阴极射线管主要有五部分组成：电子枪（Electron Gun），偏转线圈（Deflection coils），荫罩(Shadow mask)，荧光粉层(Phosphor)及玻璃外壳。
它是目前应用最广泛的显示器之一，CRT纯平显示器具有可视角度大、无坏点、色彩还原度高、色度均匀、可调节的多分辨率模式、响应时间极短等LCD显示器难以超过的优点，而且现在的CRT显示器价格要比LCD显示器便宜不少。
现在讨论其灵魂显像管，它是判断显示器好坏的重要标准，它也是近几年技术变革最大的环节，②按电视机配套功能分有：显像管和投射式显像管；按荧光屏显示颜色分有：黑白显像管和彩色显像管；按荧光屏大小(对角线尺寸)分有：9、12.14.17、18、20、22in；按显像管的偏转角分为70°、90°、100°、110°、114°等；按显像管屏幕表面形状分：球面圆角、平面直角。
按屏幕面矩形长高尺寸分5∶3.5∶4.16∶9；按照显像管表面平坦度的不同可分为球面管、平面直角管、柱面管、纯平管。
显示黑白图像的显像管（简称黑白管）。
黑白管的主要组成部分是玻壳、电子枪和荧光屏。
在玻壳的管颈上还装有偏转线圈。
玻壳内保持真空。
电子枪发射一个被调制的电子束，经聚焦、偏转后打到荧光屏上显示出发光的图像。
这个被调制电子束的扫描，与发送端摄像管靶面上电子束的扫描同步，①百度百科，显示器②百度百科，显像管束电流的大小和摄像管输出的电信号相对应。
彩色电视机行输出电路原理与检修
女 张德 螽 莩 静 薹 箸
．．
，
，
行 激 励 、 输 出 电 路 均 不 能 工 作 。 在 此 振 荡 行
作 度 高环，路 作 大一流 高 压 态工 电 仍 能 作 采 代 法 行 振 集 电 亨 负 路电 工。作为 电 和修人 员应 对彩 路代 换 不 工 ， 用 换 进 行 荡 成 温 境 恶 劣 在 名维 电 状 ， 路 要较
形成该 电压的 电路称为 自动频率控 制 Ａ ｃ电路 。行 Ｆ 号加到行 激励 级 ， 制行 激 励管 的导通 与截 止 。行 控
加上一个脉 冲头 朝 上的振 荡 信 号 时 ， 激 励 管 的集 行 电极输 出一个 脉 冲 头朝下 的脉 冲信号 ， 推 动变 压 经
经外 围元件 耦 合 后 加 到行 输 出 变 压 器 的 基极 或栅 脉冲头向上的脉 冲波形 是 否正 常 ， 检查 行 推 动 变 再
。
， 一
励 电路 的特点是行 激励 管导 通时 行 输 出 管 也 导 通 ； 反极性激励 电路 的特 点 是行 激 励 管导 通 时 行 输 出
， ，
管截止
大多 数彩 电都采 用反极性 激励 电路。 行 激励 电路 主要 由行 激 励 管 、 行推 动变 压器 和
。
同时使行输 出变压 器输 出视放 电压 、 聚焦 电压 、 灯丝
行输 出管 之 间 的 直 流工 作 信 号 进 行 耦 合 和阻 抗 匹
配 ， 围元件主要有 行激励管 偏置 电阻 、 外 行激 励管 尖 峰脉 冲消 除电容等 。 以反极性 行 激 励 电路 为 例 ， 当行 激励 管 的基 极
信号 ， 以控制 振荡频率 和相 位 ， 行振荡 和行 同步信 使 号同步 ， 行振 荡器 的 控制 信 号 源为 行 同步信 号 与高
