上海华东模范中学物理电功率易错题（Word版含答案）一、初三物理电功率易错压轴题（难）1．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I=UR可知，电路的电流变大，根据U=IR得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U-I图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I1=0.1A时，变阻器两端的电压U1=2V，当电流I2=0.2A时，变阻器两端的电压U2=1V，设电源电压为U，由串联电路电压的规律和欧姆定律可知，1212=U U U URI I--=，即2V1V=0.1A0.2AU U--，U=3V，待测电阻：113V2V=0.1AU URI--==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V，保持不变)，小灯泡(额定电压3.8V，电阻约为20Ω)，滑动变阻器A“10Ω1A”，滑动变阻器B“20Ω 1A”，电压表(量程为0-3V、0-15V)、电流表(量程为0-0.6A、0~3A)各一个，开关一个，导线若干。
(1)要完成此实验应该选择滑动变阻器__________(填“A”或“B”)较为合适；(2)他在连线的过程中发现电压表的0-15V量程已坏，要想测小灯泡的额定功率，请你补充完成图中的实验电路的设计；_________(3)他连接好电路后，闭合开关S，移动滑动变阻器滑片时发现灯泡亮度较暗且不变，且两表示数也不变，出现此现象的原因是_____________。
【答案】B 滑动变阻器接的是两个下面的接线柱【解析】【分析】【详解】(1)[1]在实验中，小灯泡与变阻器是串联，当小灯泡正常发光时，变阻器两端的电压U1=U-U L=6V-3.8V=2.2V据串联电路的特点有L1L1U UR R=，13.8V 2.2V20ΩR=此时，变阻器接入电路的阻值R1=11.5Ω所以应选择滑动变阻器B较为合适。
电功率专题练习(word版
电功率专题练习（word 版一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示： （2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P 应该移至图中阻值最大处的B 端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x 断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A ，其示数为0.28A ；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V ，其示数为2.6V ；2．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I =U R可知，电路的电流变大，根据U =IR 得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U -I 图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I 1=0.1A 时，变阻器两端的电压U 1=2V ，当电流I 2=0.2A 时，变阻器两端的电压U 2=1V ，设电源电压为U ，由串联电路电压的规律和欧姆定律可知，1212=U U U U R I I --=，即2V 1V =0.1A 0.2AU U --，U =3V ，待测电阻：113V 2V =0.1AU U R I --==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V ，保持不变)，小灯泡(额定电压3.8V ，电阻约为20Ω)，滑动变阻器A “10Ω 1A ”，滑动变阻器B “20Ω 1A ”，电压表(量程为0-3V 、0-15V)、电流表(量程为0-0.6A 、0~3A)各一个，开关一个，导线若干。
福州市华伦中学物理电功率(篇)(Word版 含解析)
福州市华伦中学物理电功率（篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．22L L (0.25A)14Ω=0.875W P I R ==⨯额安安和康康在“测量小灯泡的电功率”实验中，所选小灯泡的额定电压为2.5V 。
(1)图甲是测量小灯泡的电功率的电路图。
在检查仪器时，康康发现电流表的指针位置如图乙所示，老师提示他电流表没有损坏，他稍作思考，判断出现问题的原因是电流表______；(2)纠正问题后，他连接的电路如图所示，他将滑片P 移到______（选填“A ”或“B ”）端后，闭合开关开始实验。
在移动滑片P 位置时他发现灯泡亮度、电流表的示数均发生变化，只有电压表的指针一直指在一个较大的示数不发生改变。
检查电路连接后，他发现有一根导线连接出现了错误，请你在这根错误的导线上打“×”，再用笔画线代替导线在图中改正过来（导线不允许交叉）______；(3)纠正错误后，他重新开始实验，移动滑片P 直到电压表示数为2.5V ，此时电流表示数如图所示，则小灯泡的额定功率为______W ；(4)安安的电流表坏了，老师给她一个已知阻值的定值电阻0R 、若干开关和导线，安安重新设计了电路如图所示，并正确测出小灯泡的额定功率。
具体实验步骤如下：闭合开关S 、1S ，断开2S ，调节滑片P 使电压表读数为U 额，此时小灯泡正常发光；不改变滑动变阻器滑片P的位置，闭合开关S 、2S，断开1S，记录电压表此时读数为U。
请用R、U额、U写出小灯泡额定功率的表达式：P=额______。
【答案】没有调零A或0.65()U U UR-额额【解析】【分析】【详解】(1)[1]从图乙可以看到，指针往左偏了，电流表没有电流流过，也没有损坏，那问题应该是电流表没有调零。
(2)[2]滑动变阻器接入电路时，为了防止电路的电流太大，电阻值应该调到最大，所以从图中可以看到，电流从B端流入，D端流出，那么滑片P应该移到A端。
上海 上海师范大学附属高桥实验中学物理电功率同步单元检测(Word版 含答案)

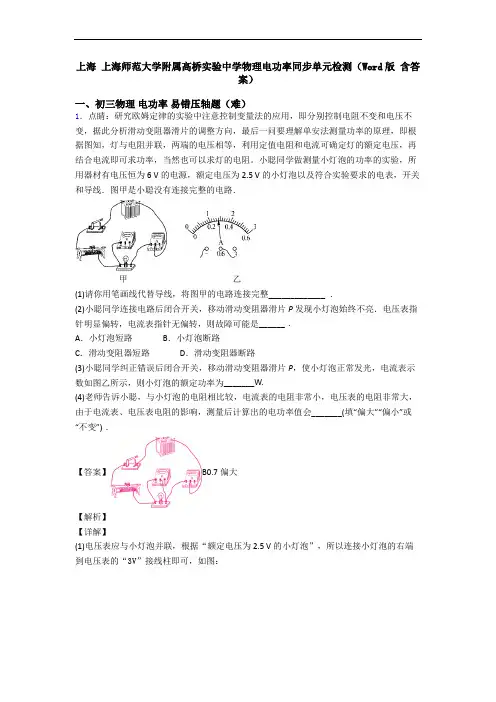

上海上海师范大学附属高桥实验中学物理电功率同步单元检测（Word版含答案）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。
小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．22max(3V)0.45W445ΩUPR===⨯在探究电路的实验中，几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路，并把变阻器的滑片移到了连入阻值最大端，电源为6V稳压直流输出，如图所示。
【物理】电功率知识点总结及经典习题(含答案)(word)
【物理】电功率知识点总结及经典习题(含答案)（word）一、电功率选择题1．如图，电路中L1“6V 3W“和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V．下列说法正确的是（）A. 闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光B. 保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3ΩC. 滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5W D. 在保证电路安全的情况下，电路总功率最大可达到12W【答案】C【解析】【解答】A、根据P=UI可得，灯泡正常工作的电流分别为：，；由图知，闭合开关S，两灯泡串联，由于串联电路的电流处处相等，所以两灯泡不能都正常发光；A不符合题意；B、由可得，两灯的电阻分别为：，；由于串联电路的电流处处相等，两灯泡正常发光时的最大电流为：I=I1=0.5A，由欧姆定律可得总电阻：；根据串联电路的总电阻等于各分电阻之和可得，R连入电路的最小值： ,B不符合题意；C、滑片P从最右端向左移动，使某灯刚好正常发光，则正常发光的是电流较小的一个灯泡L1，所以另一盏灯的实际功率：，C符合题意；D、在保证电路安全的情况下，电路中的最大电流I=I1=0.5A，则整个电路的最大功率：，D不符合题意。
故答案为：C。
【分析】根据公式P=UI先计算出两灯正常发光时的电流，两灯串联后，正常发光的是电流较小的一个，再利用公式R=求出两灯的电阻；由于正常发光的是电流较小的一个，则根据P=I2R求出另一盏灯的实际功率；在保证电路安全的情况下，电路中的电流达到正常发光时电流较小的灯泡的电流即为电路可达到的电流，利用P=UI即可求出最大功率.正确的判断电路的最大电流是关键.2．即将告别母校的你，认为校园生活中的物理量最符合实际的是（）A. 运动会比赛中100m冠军的成绩约为8sB. 教室电脑的功率约为1200WC. 教室门高约为200cmD. 上课时教室内的温度一般在45°C左右【答案】C【解析】【解答】解：A、男子百米世界纪录略小于10s，学校运动会比赛中100m冠军的成绩约为12s，故A不符合实际；B、教室电脑的功率约为200W，故B不符合实际；C、中学生的身高在160cm左右，教室门高于中学生身高，约为2m=200cm，故C符合实际；D、夏天，室外温度可能超过35℃，教室内温度要低于35℃，不可能达到45℃．故D不符合实际．故选C．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．3．如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液比左侧高。
上海民办新复兴初级中学物理电功率(培优篇)(Word版 含解析)

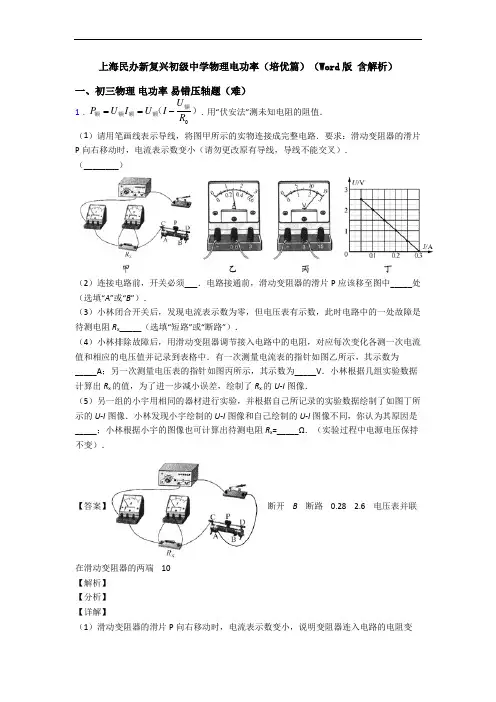

上海民办新复兴初级中学物理电功率（培优篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示： （2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P 应该移至图中阻值最大处的B 端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x 断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A ，其示数为0.28A ；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V ，其示数为2.6V ；2．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I =U R可知，电路的电流变大，根据U =IR 得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U -I 图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I 1=0.1A 时，变阻器两端的电压U 1=2V ，当电流I 2=0.2A 时，变阻器两端的电压U 2=1V ，设电源电压为U ，由串联电路电压的规律和欧姆定律可知，1212=U U U U R I I --=，即2V 1V =0.1A 0.2AU U --，U =3V ，待测电阻：113V 2V =0.1AU U R I --==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V ，保持不变)，小灯泡(额定电压3.8V ，电阻约为20Ω)，滑动变阻器A “10Ω 1A ”，滑动变阻器B “20Ω 1A ”，电压表(量程为0-3V 、0-15V)、电流表(量程为0-0.6A 、0~3A)各一个，开关一个，导线若干。
电功率练习题基础、提高、难题_汇总(含答案).docx
电功率练习题基础、提高、难题_汇总 ( 含答案 )一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近 1.2kW?h 的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】 A【解析】【解答】此用电器的功率为P==1.2kW ，四个选项中，电冰箱的功率约 120W ，电视机的功率约 120W ，台灯的功率约 40W，故额定功率接近 1.2kW 的用电器是空调机．故答案为： A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项.2．小芳同学在做电学实验时，实物图如图所示，电源电压恒为 4.5V，电压表量程“0﹣3V”，灯 L 标有“ 2.5V1.25W ”（设灯丝电阻不变），滑动变阻器规格为“ 20Ω1A”，在不损坏电路元件的情况下进行实验，下列说法正确的是（）A. 灯泡的最小功率是0.162W B该.电路的最大功率是 4.05WC. 电路中电流变化的范围是0.3A﹣ 0.4AD.滑动变阻器的阻值应在4Ω﹣ 10Ω之间变化【答案】 D【解析】【解答】解： A 灯泡与滑动变阻器串联,滑动变阻器接入电路中的电阻最大（电压表的示数是3V 时），电路中的电流最小，灯泡的功率最小，此时灯泡两端的电压：U L′＝ U﹣ U 滑大＝ 4.5V﹣ 3V＝ 1.5V，“2.5V 1.25W”R L,电路中的最小电流： I 小＝＝＝ 0.3A， P＝1.5V× 0.3A＝ 0.45W ， A 不符合题意；电路中的电流I最大＝＝L 最小0.5A 所以，电路中电流范围是0.3A～0.5A， C 不符合题意； P 最大＝ UI 最大＝4.5V0.5A＝2.25A,B 不符合题意；电路中电流最大时电阻最小R 最小＝＝9,则R 滑小＝ 9，电路中电流最小时电阻最大R 最大＝＝15,则R 滑大＝15， D 符合题意。
故答案为： D【分析】灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压；根据P=UI 求出灯泡正常发光时的电流，根据串联电路的电流特点结合滑动变阻器允许通过最大电流确定电路中的最大电流，根据P=UI 求出电路的最大功率，根据欧姆定律求出灯泡的电阻和电路中的总电阻，利用电阻的串联求出变阻器接入电路中的最小阻值；当电压表的示数为3V 时，电路中的电流最小，灯泡的功率最小，滑动变阻器接入电路中的电阻最大，利用串联电路的电压特点求出灯泡两端的电压，利用欧姆定律求出电路中的电流，进一步求出电路中电流变化的范围，根据P=UI 求出灯泡的最小功率，最后根据欧姆定律求出滑动变阻器接入电路中的最大阻值即可得出滑动变阻器阻值变化的范围.3．下列估计值中，最接近实际的是（）A. 人正常步行时的速度约为5m/sB. 住宅楼每层楼的高度约为3mC. 一本物理书的质量约为30gD. 一盏家用节能灯的功率约为1kW【答案】 B【解析】【解答】解：A、人正常步行的速度在4km/h=4 ×m/s ≈ 1.1m/s左右．故A 不符合实际；B、住宅楼三层的高度在10m 左右，一层楼的高度一般在3m 左右．故 B 符合实际；C、一个大苹果的质量在300g 左右，一本物理书的质量与此差不多，在300g 左右．故C 不符合实际；D、教室中日光灯的额定功率在40W 左右，家用节能灯的额定功率比日光灯还要小得多，一般在 10W 左右．故 D 不符合实际．故选 B．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．4．如图所示，将标有“ 12V6W”的灯泡和“ 12V3W”的灯泡接在 12V 的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是A. 电路总功率等于9WB. 电路总功率大于9WC. 灯泡和一样亮D灯.泡比灯泡亮【答案】 D【解析】【解答】 AB．根据可得，两灯泡的电阻分别为：，，由电路图可知，灯泡L1、L2串联接在12V 的电路中，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：，则电路总功率：CD．由于串联电路中电流处处相等，且较大，则灯泡较亮， C 不符合题意，故答案为： D。
电功率单元练习(Word版 含答案)
电功率单元练习（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。
琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。
若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。
【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。
