电缆敷设施工与验收记录
电缆管配置及敷设检验批质量验收记录
电缆管配置及敷设检验批质量验收记录电缆管是电力、通信等行业中用来保护电缆的一种管道，具有防水、耐压、耐腐蚀等特点。
电缆管的配置及敷设是一项重要的工作，对于保证电缆的安全运行具有重要意义。
为了确保电缆管的配置及敷设的质量，需要进行检验批质量验收，并记录下来。
一、项目名称：电缆管配置及敷设二、施工单位：质量检查员：三、施工内容：1.配置电缆管：根据设计要求，根据现场条件选择合适的电缆管材料。
主要包括：（1）电缆管：选择合适的规格和材质的电缆管，保证电缆自由敷设，并满足设计要求。
（2）连接件：选择合适的连接件，保证电缆管的连接牢固，不漏水。
2.敷设电缆管：根据设计图纸及现场实际情况，进行电缆管的敷设。
主要包括：（1）预埋：将电缆管埋入地下，预留出口，保证电缆的顺利敷设。
（2）穿线：将电缆通过电缆管的内部，保证电缆的安全通行。
（3）焊接：对于需要连接的电缆管，采用焊接方式连接，保证连接的牢固性。
四、验收项目：1.电缆管配置（1）是否按照设计要求选择合适的电缆管材料。
（2）电缆管材料的规格和材质是否符合设计要求。
（3）连接件是否选择合适，并实施牢固的连接。
2.电缆管敷设（1）电缆管是否按照设计图纸进行正确的预埋、穿线和焊接。
（2）电缆管的埋深是否符合设计要求。
（3）电缆管的敷设是否保持整齐、平直，是否有坠挂、屈曲等情况。
五、质量验收标准：1.电缆管配置（1）电缆管材料的规格和材质应符合设计要求。
（2）连接件应能够实现电缆管的连接，并能够保证连接的牢固性，不漏水。
2.电缆管敷设（1）电缆管的预埋、穿线和焊接应按照设计图纸进行，保证无误。
（2）电缆管的埋深应符合设计要求。
（3）电缆管的敷设应整齐、平直，无坠挂、屈曲等情况。
六、质量验收结果：1.电缆管配置（1）电缆管材料的规格和材质符合设计要求。
（2）连接件安装牢固，无漏水现象。
2.电缆管敷设（1）电缆管的预埋、穿线和焊接符合设计要求。
（2）电缆管的埋深符合设计要求。

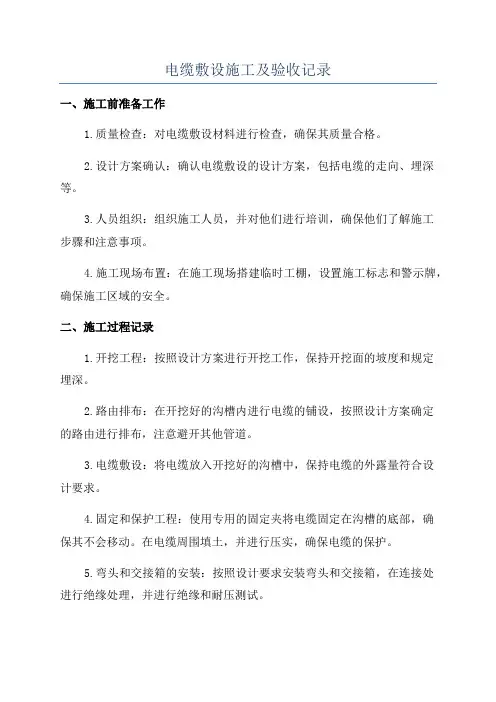

电缆敷设施工及验收记录
电缆敷设施工及验收记录一、施工前准备工作1.质量检查：对电缆敷设材料进行检查，确保其质量合格。
2.设计方案确认：确认电缆敷设的设计方案，包括电缆的走向、埋深等。
3.人员组织：组织施工人员，并对他们进行培训，确保他们了解施工步骤和注意事项。
4.施工现场布置：在施工现场搭建临时工棚，设置施工标志和警示牌，确保施工区域的安全。
二、施工过程记录1.开挖工程：按照设计方案进行开挖工作，保持开挖面的坡度和规定埋深。
2.路由排布：在开挖好的沟槽内进行电缆的铺设，按照设计方案确定的路由进行排布，注意避开其他管道。
3.电缆敷设：将电缆放入开挖好的沟槽中，保持电缆的外露量符合设计要求。
4.固定和保护工程：使用专用的固定夹将电缆固定在沟槽的底部，确保其不会移动。
在电缆周围填土，并进行压实，确保电缆的保护。
5.弯头和交接箱的安装：按照设计要求安装弯头和交接箱，在连接处进行绝缘处理，并进行绝缘和耐压测试。
6.复合管道施工：对于地下交叉路段，需要进行复合管道施工，确保电缆的安全。
7.施工记录：在施工过程中，对每个工序进行详细记录，包括施工时间、施工人员、使用的材料等。
三、验收工作记录1.施工完成通知：在电缆敷设完毕后，向相关部门发出施工完成通知，以便进行验收工作。
2.验收人员组织：组织验收人员进行验收工作，在验收前进行培训，确保验收人员了解验收标准和程序。
3.验收标准和方法：根据相关标准和规范，对敷设的电缆进行验收。
包括外观检查、电气测试、绝缘电阻测试等。
4.验收记录：对每个验收指标进行记录，包括验收人员、验收结果等。
5.验收结论：根据验收结果，对电缆敷设的合格与否进行评定，并提出改进建议。
四、施工安全记录1.安全交底：在施工前进行施工安全交底，确保施工人员了解安全注意事项和操作规程。
2.安全记录：在施工过程中，对施工现场的安全情况进行记录，包括安全隐患、事故记录等。
3.安全检查：定期进行安全检查，发现并解决安全隐患，确保施工过程的安全。

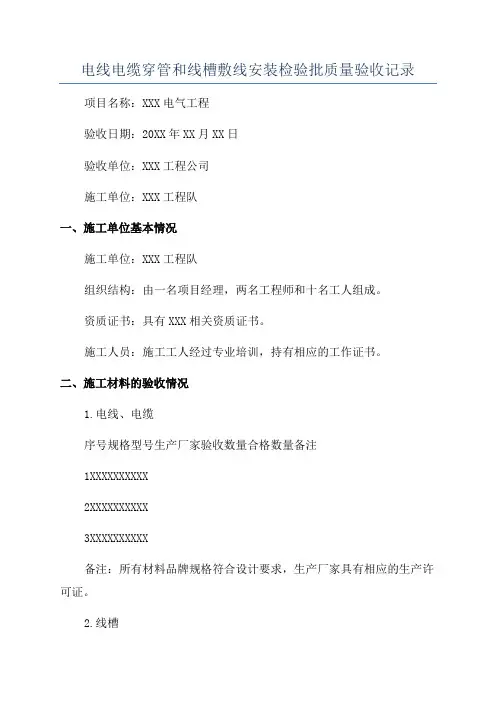

电线电缆穿管和线槽敷线安装检验批质量验收记录
电线电缆穿管和线槽敷线安装检验批质量验收记录项目名称：XXX电气工程验收日期：20XX年XX月XX日验收单位：XXX工程公司施工单位：XXX工程队一、施工单位基本情况施工单位：XXX工程队组织结构：由一名项目经理，两名工程师和十名工人组成。
资质证书：具有XXX相关资质证书。
施工人员：施工工人经过专业培训，持有相应的工作证书。
二、施工材料的验收情况1.电线、电缆序号规格型号生产厂家验收数量合格数量备注1XXXXXXXXXX2XXXXXXXXXX3XXXXXXXXXX备注：所有材料品牌规格符合设计要求，生产厂家具有相应的生产许可证。
2.线槽序号型号供应商验收数量合格数量备注1XXXXXXXXXX2XXXXXXXXXX3XXXXXXXXXX备注：线槽的材质符合设计要求，安装前进行了外观检查，无裂纹、变形等表面缺陷。
三、穿管安装质量验收情况1.管道铺设序号管道规格验收长度合格长度备注1XXXXXX2XXXXXX3XXXXXX备注：管道铺设符合设计要求，规格、长度等符合要求。
无破损、松动等质量问题。
2.穿线验收序号穿线位置穿线长度验收结果备注1XXXX合格2XXXX合格3XXXX合格备注：穿线操作规范，无线缠绕、破损等问题，穿线长度满足要求。
四、敷线安装质量验收情况1.敷设长度序号敷设位置敷设长度验收结果备注1XXXX合格2XXXX合格3XXXX合格备注：敷设长度符合设计要求，无断头、错位等问题。
2.线缆固定序号固定位置固定方式验收结果备注1XXXX合格2XXXX合格3XXXX合格备注：线缆固定牢固，固定位置正确，无松动、脱落等现象。
五、施工质量问题处理情况施工过程中未发现质量问题。
六、验收结论通过以上的检验与验收，电线、电缆穿管和线槽敷线安装工作符合设计要求和施工规范。
施工单位按照要求对材料和施工过程进行检查和验收，没有发现重大质量问题。
现将该记录交验收单位，经过审查合格。
七、备注（可根据实际情况添加相关备注信息）施工单位项目经理签字：____________施工单位质量人员签字：____________验收单位负责人签字：____________以上是电线、电缆穿管和线槽敷线安装检验批质量验收记录的样本，该记录对于电气工程的施工质量控制具有重要的参考价值，可以确保工程的顺利进行和安全运行。

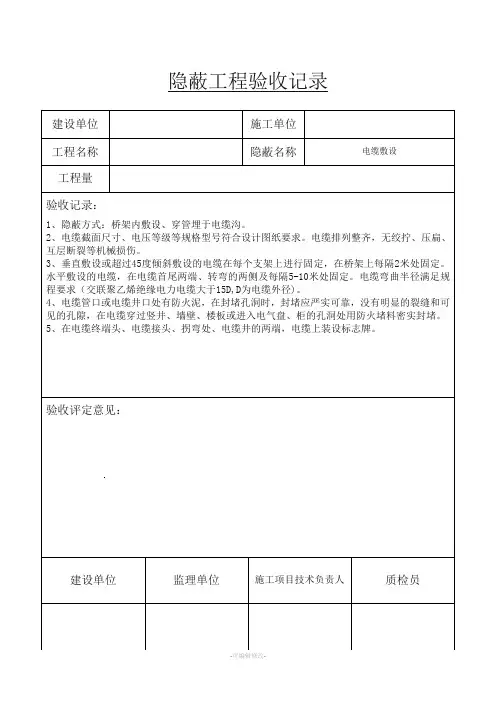

隐蔽工程验收记录(电缆敷设)
建设单位
施工单工程量
验收记录：
1、隐蔽方式：桥架内敷设、穿管埋于电缆沟。
2、电缆截面尺寸、电压等级等规格型号符合设计图纸要求。电缆排列整齐，无绞拧、压扁、互层断裂等机械损伤。
3、垂直敷设或超过45度倾斜敷设的电缆在每个支架上进行固定，在桥架上每隔2米处固定。水平敷设的电缆，在电缆首尾两端、转弯的两侧及每隔5-10米处固定。电缆弯曲半径满足规程要求（交联聚乙烯绝缘电力电缆大于15D,D为电缆外径)。
4、电缆管口或电缆井口处有防火泥，在封堵孔洞时，封堵应严实可靠，没有明显的裂缝和可见的孔隙，在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处用防火堵料密实封堵。
5、 在电缆终端头、电缆接头、拐弯处、电缆井的两端，电缆上装设标志牌。
验收评定意见：
建设单位
监理单位
施工项目技术负责人
质检员
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考

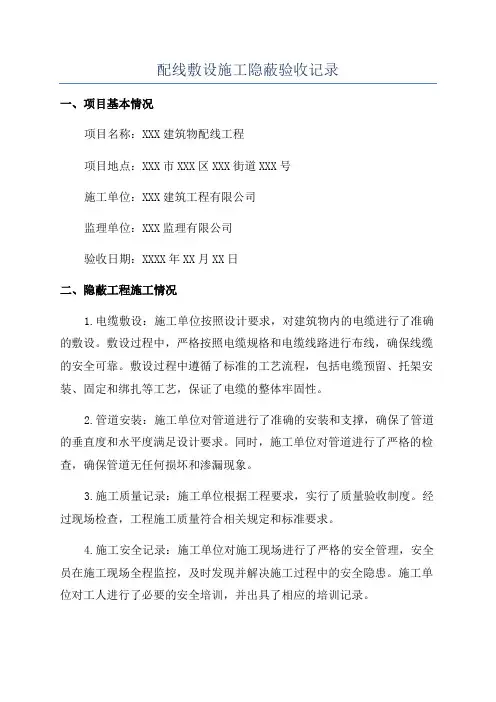

配线敷设施工隐蔽验收记录
配线敷设施工隐蔽验收记录一、项目基本情况项目名称：XXX建筑物配线工程项目地点：XXX市XXX区XXX街道XXX号施工单位：XXX建筑工程有限公司监理单位：XXX监理有限公司验收日期：XXXX年XX月XX日二、隐蔽工程施工情况1.电缆敷设：施工单位按照设计要求，对建筑物内的电缆进行了准确的敷设。
敷设过程中，严格按照电缆规格和电缆线路进行布线，确保线缆的安全可靠。
敷设过程中遵循了标准的工艺流程，包括电缆预留、托架安装、固定和绑扎等工艺，保证了电缆的整体牢固性。
2.管道安装：施工单位对管道进行了准确的安装和支撑，确保了管道的垂直度和水平度满足设计要求。
同时，施工单位对管道进行了严格的检查，确保管道无任何损坏和渗漏现象。
3.施工质量记录：施工单位根据工程要求，实行了质量验收制度。
经过现场检查，工程施工质量符合相关规定和标准要求。
4.施工安全记录：施工单位对施工现场进行了严格的安全管理，安全员在施工现场全程监控，及时发现并解决施工过程中的安全隐患。
施工单位对工人进行了必要的安全培训，并出具了相应的培训记录。
5.材料进场验收：监理单位对施工单位提供的材料进行了严格的进场验收，并出具了相应的验收报告。
三、隐蔽工程验收情况1.电缆敷设验收：根据设计要求和施工方案，监理单位对电缆敷设情况进行了全面检查和验收。
经核对，电缆敷设符合设计要求，没有破损，固定稳固，布线合理。
2.管道安装验收：监理单位对管道安装进行了验收。
经检查，管道垂直度和水平度符合设计要求，无渗漏和损坏现象。
3.施工质量验收：监理单位对施工质量进行了全面检查。
经核查，施工质量符合相关规定和标准要求，无明显质量问题。
4.施工安全验收：监理单位对施工安全进行了验收。
经检查，施工单位的安全管理和工人的安全操作符合相关规定，无安全事故和隐患。
5.材料验收：监理单位对施工单位提供的材料进行了验收。
经检查，所有材料质量良好，无质量问题。
四、存在问题及处理措施在验收过程中，发现以下问题：1.电缆固定问题：部分电缆固定不够牢固，存在松动现象。

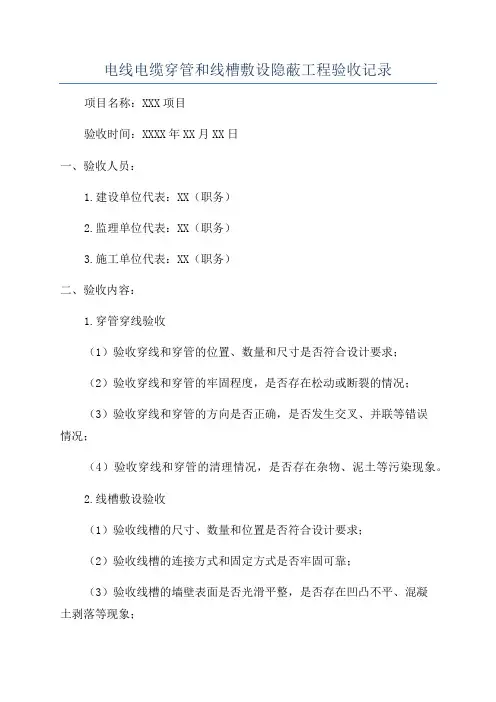

电线电缆穿管和线槽敷设隐蔽工程验收记录
电线电缆穿管和线槽敷设隐蔽工程验收记录项目名称：XXX项目验收时间：XXXX年XX月XX日一、验收人员：1.建设单位代表：XX（职务）2.监理单位代表：XX（职务）3.施工单位代表：XX（职务）二、验收内容：1.穿管穿线验收（1）验收穿线和穿管的位置、数量和尺寸是否符合设计要求；（2）验收穿线和穿管的牢固程度，是否存在松动或断裂的情况；（3）验收穿线和穿管的方向是否正确，是否发生交叉、并联等错误情况；（4）验收穿线和穿管的清理情况，是否存在杂物、泥土等污染现象。
2.线槽敷设验收（1）验收线槽的尺寸、数量和位置是否符合设计要求；（2）验收线槽的连接方式和固定方式是否牢固可靠；（3）验收线槽的墙壁表面是否光滑平整，是否存在凹凸不平、混凝土剥落等现象；（4）验收线槽的防水和防火措施是否得当；（5）验收线槽的清洗和保护措施是否到位。
三、验收结果：1.穿管穿线验收结果：（1）穿线和穿管的位置、数量和尺寸符合设计要求；（2）穿线和穿管牢固可靠，无松动和断裂现象；（3）穿线和穿管方向正确，未发生交叉和并联错误；（4）穿线和穿管清理完毕，无杂物和污染现象。
2.线槽敷设验收结果：（1）线槽的尺寸、数量和位置符合设计要求；（2）线槽的连接方式和固定方式牢固可靠；（3）线槽的墙壁表面光滑平整，无凹凸不平和混凝土剥落现象；（4）线槽的防水和防火措施得当；（5）线槽的清洗和保护措施到位。
四、存在问题和整改意见：1.穿管穿线方面存在的问题和整改意见：（1）穿线和穿管的位置、数量和尺寸不符合设计要求，需要重新调整；（2）穿线和穿管存在松动和断裂现象，需要加固和更换；（3）穿线和穿管方向错误，存在交叉和并联现象，需要重新布线。
2.线槽敷设方面存在的问题和整改意见：（1）线槽的尺寸、数量和位置不符合设计要求，需要重新调整；（2）线槽的连接方式和固定方式不牢固可靠，需要加固和更换；（3）线槽的墙壁表面存在凹凸不平和混凝土剥落现象，需要进行修复；（4）线槽的防水和防火措施不完善，需要补充和改进；（5）线槽的清洗和保护措施不到位，需要加强管理和维护。
电线、电缆穿管和线槽敷设隐蔽工程验收记录
电线、电缆穿管和线槽敷设隐蔽工程验收记录1. 验收内容本次验收的内容包括电线、电缆穿管和线槽敷设隐蔽工程，主要检查以下方面：1.管道、线槽敷设是否符合设计要求；2.管道、线槽墙体开槽是否垂直，打胶是否牢固；3.防水处理是否到位；4.线管、线槽内的电缆是否符合规定敷设标准。
2. 验收人员本次验收由以下人员参加：1.业主代表：XXX2.建设单位代表：XXX3.施工单位代表：XXX4.监理单位代表：XXX3. 验收标准本次验收的标准依据以下文件：1.《电缆敷设工程验收规范》GB50168-922.《建筑电气工程施工及验收规范》GB50303-20023.《建筑设备工程质量验收规范》GB50330-2002根据上述标准，对电线、电缆穿管和线槽敷设隐蔽工程进行验收，合格标准为：1.管道、线槽敷设应符合设计要求，布局合理，位置准确，且符合相关国家标准；2.管道、线槽墙体开槽应垂直，打胶牢固，没有开裂及变形现象；3.防水处理部位应满足防水标准，符合相关规定；4.电缆敷设应受力均匀，不应损伤电缆绝缘层及导体表面，弯曲半径不应小于电缆规定的曲径。
4. 验收过程和结果验收人员按照以下步骤进行验收，并记录相关结果。
步骤一：查看设计图纸和施工方案查看了电线、电缆穿管和线槽敷设隐蔽工程的设计图纸和施工方案，经过比对，确认设计方案符合国家标准和相关要求。
步骤二：检查管道、线槽敷设从施工图纸上找出各个敷设管道、线槽的位置，检查其敷设是否符合设计要求。
检查如下：1.管道、线槽敷设是否符合设计要求，管道直径是否符合规定；2.管道、线槽的墙体开槽是否垂直；3.管道、线槽打胶是否牢固；4.是否有开裂、变形等情况。
经过检查，管道、线槽敷设符合验收标准。
步骤三：检查防水处理查看防水处理部位，检查是否安装符合国家标准和施工方案要求的防水处理材料，并记录情况。
经过检查，防水处理部位符合验收标准。
步骤四：检查电缆敷设检查线管、线槽内的电缆是否符合规定敷设标准。
电缆敷设质量验收记录(最新版)
单位工程名称
市政
施工单位
项目经理
分包单位
/
分包项目经理
/
施工执行标准名称及编号
城市道路照明工程施工及验收规程（CJJ89-2012）
施工质量验收规范的规定
施工单位检查评定记录
监理（建设） 单位验收记录
1 电缆直埋敷设
6.2.1
符合要求
2 直埋电缆应采用铠装电力电缆
3
直埋敷设的电缆穿越机动车通行 地段
6.2.18
符合要求
专业工长（施工员）
施工班组长
施工单位检查 评定结果
主控项目全部合格，一般项目满足规范规定要求；检查评定合格
项目专业质量检查员： 项目专业技术负责人：
年月日 年月日
监理（建设）单位 验收结论
专业监理工程师：
（建设单位项目专业技术负责人）：
年月日
在含有酸、碱强腐蚀或有振动、
4 热影响、虫鼠等危害性地段，应
采取防护措施 电缆之间、电缆与管道、道路、
5 建筑物之间平行和交叉时的最小
净距离
6 电缆保护管的外观检查
6.2.2 6.2.3 6.2.4
6.2.5 6.2.6
符合要求 符合要求 符合要求
符合要求 符合要求
7 电缆保护管的弯曲
6.2.7
符合要求
电缆桥架转弯处的转弯半径，不
15 应小于该桥架上的电缆最小允许
弯曲半径
16 电缆架空敷设
6.2.10 6.2.11 6.2.12 6.2.13 6.2.14
6.2.15 6.2.16
符合要求 符合要求 符合要求 符合要求 符合要求
符合要求 符合要求
17 工作井
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程名称
工作内容
电缆敷设日期年月日时开始至年月日时结束
编号
电缆型号及规格
起点歿占Biblioteka 八、、全长m)(序号
检查以下项目是否符合要求
检查情况（工作负责人）
1
电缆型号：是否符合设计或者业主要求（W）
2
电缆外观检查：电缆外观完好无损，铠装无锈蚀，无机械损伤，无
2
明显皱褶和扭曲现象〔
电纟览中间不得有接头（
4
电縄绝絳电阻测试（w）
斤
由雄鮒含曲*経不:小干由给肓猝鮒1!U喜
A
电缆敷设路径，动力电缆路径和控制电缆路径区
7
尿加肉由塑戶辺细士I国
am
IZ1 /I、I JJi1■丄■二Le厂J U F—■< 7
电缆桥架盖板恢复及孔洞封堵
Q
站生||協 理壬餡rfa命如腊苹収古 敕丈卒血
m
53* rpu Tt± 'JtbW 1业上久,ur■
rc型富工b屋审 古由勿伍妙諜工象国 不坏斜on
u
由处fl
j z|jp/ 7w、亠
班组质量检查负责人：
HHQ—
专业质量检查负责
人：
HO-
注：（W）--质量见证（H）--停工待检
占占
八、、/ta
