单相电能表校验
浅谈单相电能表的简单调整校验方法
ｄ ｉ１ ． ９ ９ ｊｉ ｎ １ ０ ２ ９ ．０ ２ ０ ． ３ ｏ ：０ ３ ６ ／ ．ｓ ． ０ ５— ７ ８ ２ １ ． ５ ０ ４ ｓ
浅谈 单 相 电能表 的简 单调 整校验 方法
荣 丽娜
（ 潞安集 团 供 电处 ， 山西 长治 摘 ０ ６０ ） ４ ２ ４
能成 比例 的脉 冲输 出 。对其 脉 冲量 进行 分 频 后 ， 直 接驱 动与机 械计 度器 连 接 的 步进 电机 ， 过计 度 器 通 指示单 费率 的 电能 。如 果将 电路输 出 的脉冲送 到 门 阵列 逻辑 电路进 行组合 ， 在数 据存储 器软 件支持 下 ， 接受 费率转 换信 息 ， 分别驱 动峰 、 、 季度 器 ， 来 平 各 就 可实 现多 费率计 费 。第 二 类采 用 的是 电子 技 术 ， 把
时 间积分 ， 量处 理 ， 电压频 率变换 得 到与消 耗 电 定 经
１ 电能表 的概述
电能表 是用来 测量 电路 中一定 时 间 内消 耗 的电 能的装 置 ， 它在 电力 系统 的很 多环 节 中 ， 得到 广泛应 用 。根 据不 同标 准 ， 电能表 主要分 为 以下五种 类型 ：
当交 流 电流通过 电流 线 圈时 ， 在 电流元 件 铁 芯 中 会
个数 字乘 法器进 行乘 法 运 算 后 ， 产生 负载 消 耗 的 瞬 时 功率信 号 。这 个 瞬 时 功 率 信 号 经 数 字 低 通 滤 波 器 ， 除瞬时功 率 中的交 流分量 ， 滤 余下 的直 流分量 即 为 负载所 消耗 的瞬 时有功 功率 。反映这 个有 功功 率 的低 脉 冲信号 ， 被芯 片 外 的计 数 器 或 微控 制 器 累 加 计 数后 ， 完成对 电能的计 量 。 单相 电子 电能表 具 有 以下 特 点 ： 具 有 测量 精 ① 度高 、 可靠 性好 ， 温度 、 受 频率 、 安装 位 置 影 响小 等 ；
单相电能表现场校验仪操作流程
单相电能表现场校验仪操作流程HZDN-H 单相电能表现场校验仪操作流程1.总的步骤为保证仪器安全、合理的使用，请按以下步骤操作：①开机前应先连接好测试线；②开启电源开关；③设置好必要的参数；④将钳表夹至被测电流线；⑤完成测试后保存数据；⑥关闭。
2.触摸屏的操作除去总电源开启，仪器的其它一切操作均在触摸屏上完成。
仪器的操作流程由下列各图所示，操作过程可分为四类：①实测数据显示；②校验参数设置；③历史数据管理；④仪器系统设置。
具体操作步骤和显示内容见下列各节叙述。
（一）仪器主显界面及操作仪器通电后经启动界面进入主界面，仪器的测量数据全部在主显界面显示。
同时，仪器的主菜单和即时操作也由主界面导入。
显示：主显界面分为三个区间：顶部为标识区——显示时间、电能表信息、抄表信息及电池电量等。
中部为实测交流参数区：显示U、I、φ(相位角)、有功功率和工频频率。
底部为校验参数区——校验中的被校电表常数、被校表误差。
操作：①点击屏幕顶部标识区,回放当前及最近校验的误差；②点击屏幕中部,电流取反；③点击屏幕底部,进入主菜单。
说明：①在现场使用时，由于被测电流线的安装位置和电流实际走向限制，会使钳表的操作和显示不甚方便。
为此仪器上设有电流取反功能，即当电流走向与钳表的电流标志方向相反时，可点击屏幕中部使电流在仪器内部取反，而不需要将钳表位置反向。
②当钳表夹持电流线进行测量或校验时，仪器会自动记录测量/校验数据，这些记录可以在钳表从电流线上取下后自动回放。
点击屏幕顶部可自动回放刚才测量的数据。
这就使得操作者不必在测量校验的过程中操作钳表，而是在测量结束后观察回放数据，临时记录的数据最多有8组，在回放时可选取一组或几组有效数据保存，当回放数据被保存后，临时记录将被自动清除。
（二）数据的回放与保存为方便现场实时操作，仪器内部设有临时数据区，它按时间顺序和校验电能脉冲，依次记录了交流参数和校验误差，最多有9组数据。
当前数据是主显界面的实时数据，校验数据是仪器每计算一次误差自动保存的数据。
单相电能表校验仪使用方法
单相电能表校验仪适用于校验各种单相工频电能表以及测量常规的工频交流电参数，包括电压、电流的有效值，有功功率和相位角，工频频率等。
对于该仪器的使用方法，有很多人不是很了解，因此，今天本文就和大家聊一聊这个问题。
具体的使用方法是：1、连接电源线。
2、按下ON-OFF按钮，启动校验仪，待仪器显示主页面后按“→”键，进入现场校验设置页面，对校验参数进行设置，根据电能表现场接线进行对应接线。
3、注意单相校验电路的接线，用电压插头上的红色鳄鱼夹夹住火线，黑色鳄鱼夹夹住零线。
电流钳的钳口钳入电能表火线进线导线，钳导线时应注意钳子的极性。
4、使用脉冲：脉冲线对应输入脉冲端子接线；使用光电采样：把光电采样器接入光电采样端子。
5、校验参数设置：在主功能菜单界面，通过：“↑”键，“↓”键来进行功能选择也可以通过对应的数字键来选择功能，再按“Enter”键确认，进入校验参数设置子画面。
变比为被校表接至电压或电流互感器原、副边之比，若没有接互感器，则变比为1，有功和无功表接线方式相同。
危险点及控制措施是：
1、严格遵守电业安全工作规程，工作人员与监护人员应职责分明，工作人员应听监护人员的工作命令。
2、严禁电压互感器二次短路、电流互感器二次开路。
3、校验时注意与带电设备保持足够的安全距离。
4、对标准电能表应做到轻拿、轻放、防止碰撞、损坏。
这时的你如还有不清楚的，可致电咨询郑州市金中电气有限公司的销售人员直接进行了解，我们全天24小时为大家服务，期待你的咨询。
单相电能表校验仪安全操作及保养规程
单相电能表校验仪安全操作及保养规程单相电能表校验仪作为一种常用的检测仪器，用于电能计量领域中电能表的准确性测试和校验，对于采用电能计量系统的工业和民用领域具有重要意义。
为了保证单相电能表校验仪的正常使用和长期保持稳定性，我们需要进行必要的安全操作和保养。
一、安全操作1.1 使用场所环境要求为保证单相电能表校验仪的正常使用效果，请您在使用时务必遵守以下环境要求：1.避免直接阳光暴晒、冷热气流直接吹，存放场所应保持干燥通风，温度在5℃-40℃之间。
2.确保使用场所空气流通良好，以避免化学气体对设备造成危害。
不要在易燃、易爆的场所使用。
3.使用场所地面应平整坚固，放置设备的台面稳定平整，以避免设备倾斜和滑动。
1.2 使用前准备在使用单相电能表校验仪之前，请您进行以下准备工作：1.确保设备的接地线(PE)接到电源接地的绝缘良好的触点处，以保证设备及使用人员的安全。
2.检查设备电源线、接线端子、接线插头是否毛刺、线路绝缘是否损坏、连接是否可靠。
3.确认设备的运转方向应同一相标准电能表的运转方向一致。
在进行测试之前可用手摇替代电表的负载电制造仿真测试。
1.3 使用过程中注意事项1.注意保持设备的透气性和通风性，避免过度灰尘对设备运转产生不良影响。
2.在使用过程中，尽量避免设备被机械震动影响，以免引起数据误差。
3.接线尽可能短，而且绝缘可靠，以保证数据的准确性和安全性。
4.校验仪应当定期检查并更换校验表的接线，以避免老化和锈蚀。
1.4 操作完毕在使用完单相电能表校验仪后，请您进行以下操作：1.先将校验仪输出电压调回最小，再将电源线拔掉。
2.清洁设备外壳和内部灰尘，关好仪器保护门并存放在其指定地位。
如有需要，使用专业清洁剂或干净的棉绒布擦拭。
3.将检测数据记录保存至相关文件或电子表格中，以备日后查阅。
二、保养规程为了延长单相电能表校验仪的使用寿命，并保证其正常、稳定运行，我们需要遵循以下保养规程：2.1 日常保养1.定期检查设备的接线端点及插头接触是否松散。
单相电能表现场校验仪安全操作及保养规程

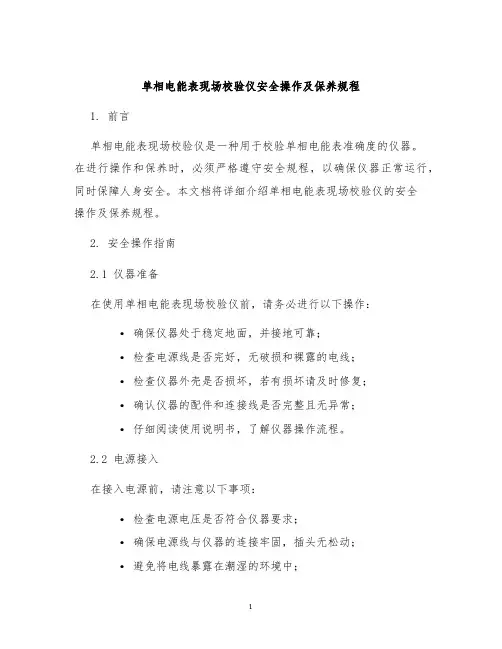

单相电能表现场校验仪安全操作及保养规程1. 前言单相电能表现场校验仪是一种用于校验单相电能表准确度的仪器。
在进行操作和保养时，必须严格遵守安全规程，以确保仪器正常运行，同时保障人身安全。
本文档将详细介绍单相电能表现场校验仪的安全操作及保养规程。
2. 安全操作指南2.1 仪器准备在使用单相电能表现场校验仪前，请务必进行以下操作：•确保仪器处于稳定地面，并接地可靠；•检查电源线是否完好，无破损和裸露的电线；•检查仪器外壳是否损坏，若有损坏请及时修复；•确认仪器的配件和连接线是否完整且无异常；•仔细阅读使用说明书，了解仪器操作流程。
2.2 电源接入在接入电源前，请注意以下事项：•检查电源电压是否符合仪器要求；•确保电源线与仪器的连接牢固，插头无松动；•避免将电线暴露在潮湿的环境中；•将电源插头插入供电插座时，用力均匀，不要用力过猛。
2.3 操作安全在进行操作时，请遵循以下安全规程：•所有的操作必须由经过培训并持有相关资格证书的人员进行；•在操作过程中，要保持清醒的状态，不得在疲劳、酒精或其他药物的影响下操作仪器；•不要触摸带电部分，避免触电危险；•操作前，务必进行必要的检查，确保仪器和连接线处于正常工作状态；•使用仪器时，室内必须保持良好的通风条件，避免因浓烟或有害气体产生危险；•不得擅自更换或修改仪器的内部零部件；•注意避免仪器与其他金属物件相碰，防止引起火花或短路。
2.4 紧急情况处理在紧急情况下，请保持冷静，并按照以下步骤处理：•发生火灾时，立即使用适当的灭火器或呼叫火警电话进行报警；•发生电击事故时，使用干燥非导电物体迅速切断电源，确保人员脱离危险区域，并进行急救；•发生仪器故障时，立即断开电源，并呼叫维修人员进行维修。
3. 保养规程3.1 清洁与防尘定期清洁单相电能表现场校验仪是保持其正常运行的重要环节。
请注意以下事项：•使用干净、柔软的布擦拭外壳，避免使用有腐蚀性的溶剂；•清晰仪器连接线、插头等部件，确保其无积尘和杂物；•定期检查仪器配置的电池或电池组，及时更换电池以确保正常工作。
HJXN-X 单相电能表校验装置的说明书
1HJXN-X 单相电能表校验装置的使用说明书尊敬的顾客感谢您购买本公司HJXN-X 单相电能表校验装置。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！公司地址：武汉市江汉区八古新墩168号销售热线：（027）50530750(直拨)售后服务：（027）50530753(直拨)传真：（027）85600891E-mail：**************网址：2�慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
�安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
单相电能表现场校验仪的操作流程
单相电能表现场校仪单相电能表现场校验仪的使用方法1.仪器的适用范围：本仪器适用于校验各种单相工频电能表以及测量常规的工频交流电参数，包括电压、电流的有效值，有功功率和相位角，工频频率等。
其测量范围为工频（45-65Hz），电压：5-220V，电流：10mA-100A。
对于频率不在工频范围的交流信号如高频信号、变频调速器输出的电压、电流或者高次谐波含量大于50%的交流信号，本仪器将无法正常测量，对于电压超过400V（rms），电流大于100A（rms）交流信号，本仪器将无法准确测量，长时间输入过大的电压电流信号（大于允许范围2倍以上）将会损坏仪器。
2.被测信号的接入仪器在使用时，有三种被测信号输入：交流电压、交流电流、电能脉冲。
仪器在测量电压时，只须将两根电压测试线的一端插入仪器底部的电压输入插座，另一端接至被测电压端子即可。
注意接线顺序，应先将电压测试线插入仪器的插座后再接另一端至被测对象。
被测端子的大小不同，可根据需要选择接线叉片。
仪器在测量电流有效值时不需要接线，将电流钳口打开夹住被测电流流过的导线即可。
注意电流导线的直径应小于钳口内径（Φ15㎜），应使钳口在夹住导线后完全闭合，否则将引起极大的误差。
仪器在测量电压/电流时能同时测出信号的频率。
在测量其他交流参数时需要同时输入电压和电流信号。
而且要求接线位置与方向正确：电压线———黑色接被测端的零线，黄色线接被测端的相线。
电流的方向应与钳口侧面的标记一致。
仪器在校验单相电能表时，除正确接入电压、电流外还应接入电能脉冲信号。
电能脉冲的接入有三种方式：①通过脉冲转换盒接入；②通过光电采样器将感应式电能表的转盘标记转换为脉冲或者将电子式电能表LED脉冲指示转换单相电能表现场校仪为脉冲；③可以人工计数电能表的脉冲指示经手动开关输入仪器。
仪器的附件中配有微型光电采样器,使用方法见附录。
3.电源和电池本仪器由内部锂电池供电，仪器内部电路在CPU的管理下，处于合理的开启/关闭状态，以便减少电能消耗。
单相多功能电能表的电能计量误差分析与校正
单相多功能电能表的电能计量误差分析与校正电能表是用于测量电能消耗的仪器，它在各个领域中都发挥着重要作用。
然而，由于一些内外部因素的影响，电能表的测量结果可能存在一定的误差。
因此，进行电能计量误差分析与校正非常重要，以保证电能表的测量准确性和可靠性。
首先，我们需要了解电能计量误差的来源。
电能计量误差主要分为两类：系统误差和偶然误差。
系统误差是指电能表在整个测量范围内的长期偏离真实值的误差，它可能由于电能表内部元器件参数值的漂移、温度变化和电源干扰等因素引起。
而偶然误差则是指电能表在一次具体测量中的暂时性误差，可以通过多次测量求平均值来降低。
其次，我们需要了解电能表的精度等级。
电能表的精度等级是描述其测量准确性的参数，通常用百分比表示。
例如，一个精度等级为0.5的电能表，其误差范围为±0.5%，即其测量结果可能偏离真实值的最大范围为±0.5%。
对于电能计量误差的分析与校正，我们可以采取以下几种方法：1. 校正电能表的系统误差：校正系统误差可以通过比较电能表读数和标准接线箱上的真实电能值来实现。
我们可以选择一台已经过校准的标准电能表作为参照，将待校表和标准表同时接入相同的电路中进行测量，然后比较两者的读数。
根据比较结果，我们可以计算出待校表的系统误差，并进行相应的调整。
通常，这种校准方法需要在实验室或特定条件下进行，以确保准确性。
2. 通过多次测量降低偶然误差：偶然误差可以通过多次测量求平均值来降低。
我们可以选择在不同时间、不同负载条件下进行多次测量，然后计算出平均值。
采用这种方法可以降低测量误差，并增加结果的可靠性。
3. 定期检查和维护电能表：定期检查和维护电能表也是保证其测量准确性的重要措施。
我们可以定期检查电能表的接线是否松动，电源是否稳定，元器件是否正常工作等。
对于有条件的情况，我们还可以使用特定的电能表测试仪器对电能表进行全面的检测和校准。
需要注意的是，在进行电能计量误差分析与校正时，应遵循相关的标准和规定。
