利用电桥法测量电容
测量电容方法
测量电容方法测量电容方法在电路设计和测试中，测量电容是一个常见的操作。
电容器是一种储存电荷的元件，常常在滤波电路、耦合电路和信号处理电路中使用。
本文将详细说明各种测量电容方法。
1. 电桥法电桥法是一种常见的测量电容的方法之一。
它基于电桥平衡原理，通过比较电容器与标准电容之间的差异，确定所要测量的电容值。
电桥法的原理简单明了，精度较高，适用于小电容的测量。
电桥法的步骤如下： 1. 搭建电桥电路，其中包括未知电容和已知电容。
2. 通过调节电桥电路中的某些参数，使电桥平衡。
3. 根据电桥平衡时各个参数的值，计算出所要测量的电容值。
2. 充放电法充放电法是一种常用的测量大电容值的方法。
它基于电容器充放电过程中的电压变化，通过测量电容器充放电时间或电压变化情况，确定所要测量的电容值。
充放电法通常用于测量大电容、极化电容以及电容值难以确定的情况。
充放电法的步骤如下： 1. 将电容器通过电阻器连接到电源上，开始充电。
2. 记录电容器充电的时间，并测量电容器所积累的电压。
3. 停止充电，并记录电容器放电的时间和电压变化情况。
4. 根据充放电过程中的时间和电压数据，计算出所要测量的电容值。
3. 换相法换相法是一种测量小电容的常用方法。
它通过将待测电容与标准电容器做换相，利用电容充电过程中时间和电流之间的关系，确定所要测量的电容值。
换相法适用于小电容的测量，精度较高。
换相法的步骤如下： 1. 将待测电容和标准电容器进行换相。
2. 通过充电电路将电容器充电，并记录充电时间。
3. 测量换相后电容器充电的电流值。
4. 根据充电时间和电流值计算出所要测量的电容值。
4. 交流电桥法交流电桥法是一种测量电容的常见方法，适用于小电容和大电容的测量。
它通过在交流电桥电路中加入电容元件，通过测量电桥平衡时的参数值，确定所要测量的电容值。
交流电桥法精度较高，适用于各种电容测量情况。
交流电桥法的步骤如下： 1. 搭建交流电桥电路，其中包括待测电容和已知电容。
电容容值检测电路
电容容值检测电路电容器是一种被广泛应用于电子电路中的元件，用于存储和释放电荷。
在电子电路设计和维修中，常常需要检测电容器的容值，以判断其性能和质量。
以下是关于电容容值检测电路的相关内容。
1. 电桥法电桥法是一种常用的电容容值检测方法。
它利用了电容器在不同频率下的阻抗与容值之间的关系。
通过调节电桥电路中的参数，使得电桥平衡，从而可以根据电桥平衡时的条件来计算电容的容值。
常见的电桥电路包括魏斯顿电桥、辛普森电桥等。
2. RC振荡电路在RC振荡电路中，电容器会影响电路的振荡频率。
根据RC 振荡电路的频率特性，可以通过测量电路的振荡频率来推算电容器的容值。
这种方法在实际应用中比较简单方便，不需要太多的额外电路。
3. 电容充放电法通过利用电容器充放电的时间常数与其容值之间的关系，可以间接测量电容的容值。
通常使用恒流源或定电流源来充电，然后测量充电时间或放电时间来计算电容的容值。
这种方法在实际应用中需要一些额外的电路来实现，但测量精度较高。
4. 大电容值测量电路对于较大容值的电容器，常常需要采用特殊的测量电路来进行容值测量。
一种常见的方法是利用555定时器的充电时间与电容器的容值之间的关系。
通过测量555定时器的充电时间和放电时间，可以计算出电容器的容值。
5. 数字多表法数字多表法是利用数字电表来测量电容器的容值。
对于小容值的电容器，可以直接用电表进行测量。
对于大容值的电容器，可以利用电容器的充电和放电时间与电表的测量值来计算容值。
在实际应用中，电容容值检测电路的设计需要考虑测量精度、稳定性、响应速度等因素。
不同的方法适用于不同范围的容值测量。
同时，还需要注意电路的抗干扰能力，以及电源、连接线等因素对测量结果的影响。
总之，电容容值检测电路是电子电路设计和维修中常见的一种测量电路。
通过选择合适的测量方法和电路设计，可以准确地测量电容器的容值，以保证电子电路的性能和质量。
测电容的几种方法
测电容的几种方法电容是电路中常见的电子元件，是储存电荷的能力，通常用来滤波、隔直、积分等作用。
以下是测量电容值的几种方法。
方法一：使用电桥电桥是电子电路中一种广泛应用的测量电容值的方法。
使用电桥进行测量时，需要先把要测量的电容器并联工作在两个端点，使之与一个有良好稳定性的电阻分压网络(称做标准电容器)相连接，并加上被测电容回路网络(称做未知电容器)。
接下来通过调整标准电容的值，找到与未知电容器相等的电容值，从而得到被测电容的电容值。
方法二：充放电法常见的测量小型电容器的方法，如电解电容，使用充放电方法。
在充电时，将电容与电源相连接，同时用示波器追踪电流和电压，将电压与电流图像输入计算机，用计算机分析结果来确定电容的电容值。
在放电时，将电容器先充电，再与一个标准的电容器并联，通过连接示波器和计算机来测量未知电容器与标准电容器并联之后的电容值，最终得出电容值。
方法三：使用LC共振法LC共振法是通过一定的电路结构，与待测电容组共振，利用已知的频率或者未知的电容来求解待测电容的容值。
这种方法需要先固定一个电感，然后在固定的频率下，改变电容值，当共振点达到最强时，电容值就达到了最大误差限制。
方法四：使用数字式电桥数字式电桥是一种通过数字式处理，将测得的AD口数据，与预设的标准电容值相比较，从而得出电容值的方法。
这种方法适用于数字测量手段，可以根据需求精确测量电容值。
在数字式测量中，计算机处理能力有限，所以需要改进算法，从而优化电容值结果，提高测量精度。
方法五：机械式测量这种方法要求测试者有较高的先验知识。
使用一个已知电容值的标准电容与待测电容加电，然后把它们联结到机械机构上，在机械机构的作用下，将它们的络合度测出来，依据限制性的误差，大致地推算出电容值。
总之，测试电容值的方法有很多种，每种方法都有其适用范围和误差区间。
在真正实际使用时，应根据不同的测试需求和背景，综合考虑所有因素，选择一种最适合的方法来测量电容值。
利用电桥法测量电容
利用电桥法测量电容 The latest revision on November 22, 2020利用电桥法测量电容与在水箱里储水的方式完全一样,电荷也可以被储存在一个被称为电容的装置里。
在实际应用中,会出于不同的原因而利用电容器产生短而强的电流脉冲。
尽管实际中应用的电容器有各种存在形式,但有一点是相同的,即它们都是由2块导电板或被绝缘体隔开的2块板子构成的。
如果这2块板子之间有电势差,那么它们会带上等量异号的电荷,携带的电荷量与电压成正比。
这是电容器的典型特征,这个恒定不变的比值即是电容器的电容。
本实验的目的是探究电桥法测量电容并验证串、并联电容器的电容计算公式。
1 实验原理电容器主要是由2块金属板构成的,它们用被称为电介质的一种绝缘材料隔开。
这样的结构安排之所以能够储存电荷,是因为如果将电压源与2块板子相连,那么正电荷就会从一块板子流向另一块,同时使那块板子带上负电荷,此过程直到电介质内的磁场足够强以致阻止电流的进一步流动时为止。
这时,一定量的电荷(一端为正,另一端为负)被分别储存在2块板子上,电势差等于它们之间的电源电压。
电荷与电势差的比值是一个常数,称为电容器的电容,因此,C=Q/V。
公式中,C表示电容,单位是法拉;Q表示电荷,单位是库伦;V表示电势差,单位是伏特。
值得注意的是:电容的单位实际上是库伦的平方/牛顿米,但它还是被称为法拉,一方面是为了纪念迈克尔法拉第,另一方面是为了简洁方便。
因为法拉这个单位太大,在现实中应用得很少,所以常常会用到微法拉(1法拉的百万分之一),也会经常用到皮法拉(亦称微微法拉,10-12F)。
当把电容器连接到交流电路中时,交替地充电和放电使电容器看起来像是通上交流电。
交流电压和通过的电流之间的线性关系很像欧姆定律中电阻的特性。
电压和电流之间的比值Xc被称作电容器的容抗。
所以,可以用类似测电阻的方法来测容抗。
然而,容抗是与电容有关的,即:Xc=1/(2×π×f×C)。

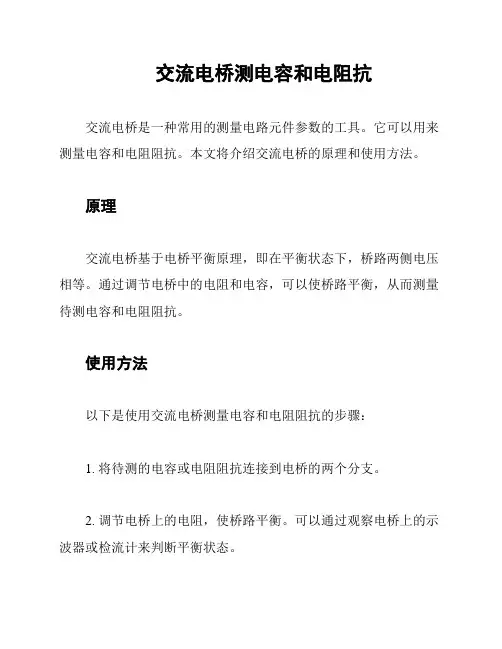

交流电桥测电容和电阻抗
交流电桥测电容和电阻抗
交流电桥是一种常用的测量电路元件参数的工具。
它可以用来测量电容和电阻阻抗。
本文将介绍交流电桥的原理和使用方法。
原理
交流电桥基于电桥平衡原理，即在平衡状态下，桥路两侧电压相等。
通过调节电桥中的电阻和电容，可以使桥路平衡，从而测量待测电容和电阻阻抗。
使用方法
以下是使用交流电桥测量电容和电阻阻抗的步骤：
1. 将待测的电容或电阻阻抗连接到电桥的两个分支。
2. 调节电桥上的电阻，使桥路平衡。
可以通过观察电桥上的示波器或检流计来判断平衡状态。
3. 读取电桥上的电阻数值，并记录下来。
4. 改变待测电容或电阻阻抗的数值，重复步骤2和步骤3，直到测量得到一系列数值。
5. 分析测量结果，通过计算或绘图来确定待测电容或电阻阻抗的特性。
注意事项
使用交流电桥时，需要注意以下事项：
- 确保电桥的供电电源稳定，以避免影响测量结果。
- 在调节电桥电阻时，应逐步调整，以防止误操作导致损坏电桥或待测元件。
- 使用合适的测量工具进行测量，如示波器或检流计，并校准工具以确保准确性。
- 在测量过程中避免外界干扰，如电磁干扰或噪声，以提高测量的准确性。
结论
交流电桥是一种简单而有效的测量电容和电阻阻抗的工具。
通过正确的使用方法和注意事项，我们可以准确地测量和分析待测元件的参数特性。
使用交流电桥可以帮助我们更好地理解和应用电路元件。
以上是关于交流电桥测电容和电阻阻抗的简要介绍。
希望对您有所帮助！。
利用电桥法测量电容
利用电桥法测量电容集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]利用电桥法测量电容与在水箱里储水的方式完全一样,电荷也可以被储存在一个被称为电容的装置里。
在实际应用中,会出于不同的原因而利用电容器产生短而强的电流脉冲。
尽管实际中应用的电容器有各种存在形式,但有一点是相同的,即它们都是由2块导电板或被绝缘体隔开的2块板子构成的。
如果这2块板子之间有电势差,那么它们会带上等量异号的电荷,携带的电荷量与电压成正比。
这是电容器的典型特征,这个恒定不变的比值即是电容器的电容。
本实验的目的是探究电桥法测量电容并验证串、并联电容器的电容计算公式。
1 实验原理电容器主要是由2块金属板构成的,它们用被称为电介质的一种绝缘材料隔开。
这样的结构安排之所以能够储存电荷,是因为如果将电压源与2块板子相连,那么正电荷就会从一块板子流向另一块,同时使那块板子带上负电荷,此过程直到电介质内的磁场足够强以致阻止电流的进一步流动时为止。
这时,一定量的电荷(一端为正,另一端为负)被分别储存在2块板子上,电势差等于它们之间的电源电压。
电荷与电势差的比值是一个常数,称为电容器的电容,因此,C=Q/V。
公式中,C表示电容,单位是法拉;Q表示电荷,单位是库伦;V表示电势差,单位是伏特。
值得注意的是:电容的单位实际上是库伦的平方/牛顿米,但它还是被称为法拉,一方面是为了纪念迈克尔法拉第,另一方面是为了简洁方便。
因为法拉这个单位太大,在现实中应用得很少,所以常常会用到微法拉(1法拉的百万分之一),也会经常用到皮法拉(亦称微微法拉,10-12F)。
当把电容器连接到交流电路中时,交替地充电和放电使电容器看起来像是通上交流电。
交流电压和通过的电流之间的线性关系很像欧姆定律中电阻的特性。
电压和电流之间的比值Xc被称作电容器的容抗。
所以,可以用类似测电阻的方法来测容抗。
然而,容抗是与电容有关的,即:Xc=1/(2×π×f×C)。
利用电桥法测量电容
利用电桥法测量电容
1．普通交流电桥
普通交流电桥法测量电容。
将实际电容器等效为串联或并联两种电路，与电容器串联或并联的电阻表示电容器的损耗。
前者用于测量损耗较小的电容，后者用于测量损耗较大的电容。
当H=0、C X=C0时，电桥处于平衡状态，a-c对角线没有电流输出；若物位H变化，被测电容C X也发生变化，此时，桥路平衡状态被破坏，在
a-c对角线上便有电流输出，经二极管检波后，可以得到直流输出信号，该信号大小即反映出物位的高低。
2.变压器电桥
变压器电桥，与普通交流电桥相比，具有电桥的输入阻抗大、输出阻抗小和抗干扰能力强的优点。
由桥路平衡原理对应臂阻抗相乘相等，可推导出其平衡条件为
Cx= W2C1
W3
R X= W3 R1
W2
当H=0、C X=C0、R x=R0时，调整C1、R1满足平衡条件，电桥处于平衡状态，输出电压为0，若物位变化，被测电容也发生变化，此时，桥路平衡状态被破坏，有电压输出，经二极管VD检波后，由毫安表M指示输出电流的数值，该数值即反映出物位的高低。
3.2谐振法
谐振法测量电容。
传感器Cx是谐振回路的调谐电容，谐振回路（L1、C2和Cx）通过电感耦合从稳定的高频振荡器取得振荡电压。
Cx变化时，谐振回路的阻抗发生变化。
当谐振回路的谐振频率和振荡电路的振荡频率一致时，谐振回路的阻搞达到最大值，其输出信号和经过整流放大后的直流信号都达到最大值。
小电容好坏的检测方法
小电容好坏的检测方法小电容是指电容器的容量在微法级以下的电容器。
由于其容量较小，因此小电容的好坏检测相对比较困难。
下面介绍几种常用的小电容好坏检测方法。
一、电桥法电桥法是常用的电容器检测方法之一、它利用电桥的平衡原理，通过调节电桥的电阻、电容等参数，使得电桥达到平衡状态，从而测量电桥所表示的电容值。
电桥法实施简便，测量结果比较准确，但对电桥的灵敏度较高，需要仔细调节电桥的电阻、电容等参数。
二、LC震荡法LC震荡法是一种利用电容器在振荡电路中产生谐振的原理进行测量的方法。
在电容器好时，电容器与电感器共同构成LC振荡电路，产生稳定的振荡信号；而电容器坏时，振荡信号会不稳定或者无法产生。
因此，通过观察振荡电路的输出信号，可以判断电容器的好坏。
三、频响特性法频响特性法是一种利用电容器在交流电路中频率特性的变化进行测量的方法。
通过将小电容器组成一组带通滤波器，然后测量滤波器的输出信号在不同频率下的幅度和相位变化。
当电容器好时，输出信号的幅度和相位变化符合理论模型，而电容器坏时，输出信号会有异常的变化。
通过对比实际测量结果和理论模型，可以判断电容器的好坏。
四、静电法静电法是一种直接测量电容器绝缘性能的方法。
通过将待测的电容器与一个已知好的同型号电容器进行对比，观察两者间的静电现象。
当电容器好时，两者之间不会有明显的静电现象；而电容器坏时，两者之间会产生明显的静电。
通过这种方法可以初步判断电容器的好坏。
五、精密LCR表测量法精密LCR表测量法是一种比较精确的电容器检测方法。
利用精密LCR表测量电容器的电容值、损耗因子以及等效串联电阻等参数。
电容器好时，测量结果与标称值比较接近；而电容器坏时，测量结果与标称值有较大差异。
通过这种方法可以准确判断电容器的好坏。
综上所述，小电容好坏的检测方法有电桥法、LC震荡法、频响特性法、静电法以及精密LCR表测量法等。
具体选择何种检测方法应根据实际需求、测试条件以及对测量结果的准确度要求来进行选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
利用电桥法测量电容
与在水箱里储水的方式完全一样,电荷也可以被储存在一个被称为电容的装置里。
在实际应用中,会出于不同的原因而利用电容器产生短而强的电流脉冲。
尽管实际中应用的电容器有各种存在形式,但有一点是相同的,即它们都是由2块导电板或被绝缘体隔开的2块板子构成的。
如果这2块板子之间有电势差,那么它们会带上等量异号的电荷,携带的电荷量与电压成正比。
这是电容器的典型特征,这个恒定不变的比值即是电容器的电容。
本实验的目的是探究电桥法测量电容并验证串、并联电容器的电容计算公式。
1 实验原理
电容器主要是由2块金属板构成的,它们用被称为电介质的一种绝缘材料隔开。
这样的结构安排之所以能够储存电荷,是因为如果将电压源与2块板子相连,那么正电荷就会从一块板子流向另一块,同时使那块板子带上负电荷,此过程直到电介质内的磁场足够强以致阻止电流的进一步流动时为止。
这时,一定量的电荷(一端为正,另一端为负)被分别储存在2块板子上,电势差等于它们之间的电源电压。
电荷与电势差的比值是一个常数,称为电容器的电容,因此,C=Q/V。
公式中,C表示电容,单位是法拉;Q 表示电荷,单位是库伦;V表示电势差,单位是伏特。
值得注意的是:电容的单位实际上是库伦的平方/牛顿米,但它还是被称为法
拉,一方面是为了纪念迈克尔法拉第,另一方面是为了简洁方便。
因为法拉这个单位太大,在现实中应用得很少,所以常常会用到微法拉(1法拉的百万分之一),也会经常用到皮法拉(亦称微微法拉,10-12F)。
当把电容器连接到交流电路中时,交替地充电和放电使电容器看起来像是通上交流电。
交流电压和通过的电流之间的线性关系很像欧姆定律中电阻的特性。
电压和电流之间的比值Xc被称作电容器的容抗。
所以,可以用类似测电阻的方法来测容抗。
然而,容抗是与电容有关的,即:Xc=1/(2×π×f×C)。
公式中,Xc 表示电容的容抗值,单位是欧姆;C是电容值,单位是前面提到的法拉;f是交流电的频率,单位是转/秒(或赫兹)。
所以容抗不同于阻抗,它取决于频率,当频率接近于0时,容抗趋向无穷大。
这表明一个事实,即在直流电路中(f=0),电容器实际上是开路的。
但是对于特定频率的交流电,电容器在许多方面就像电阻器。
因此可以采用类似于惠斯登电桥电路(见图1a)的方法进行电容的测量。
所不同的只是用电容器替代桥臂一侧的电阻器,用交流电源(本实验采用信号发生器)替代电池,用一个合适的交流电检测器(该实验使用耳机)替代检流计(图1b)。
与惠斯登桥式电路比较,若用C1和C2替代R1和R2,那么用容抗
Xc1=1/(2×π×f×C1),Xc2=1/(2×π×f×C2)分别替代惠斯登桥式电路中对应的电阻,其等式变为
(2×π×f×C2)/(2×π×f×C1)=C2/C1=R3/R4。
上面这个方程式在平衡状态下才成立,所谓平衡状态,即替代检流计的交流电检测器指示为0。
如果R3和R4已知,C2可以根据C1换算出来,C1是一个标准电容器,它的电容值已知且高度精确。
电容和电阻之间的反比关系是由于电容和它的容抗间的反比关系所致。
利用这种反比关系能够得到串联或并联电容器组的电容计算式。
假设将3个电容器组成如图2所示串联电路,在这个交流电路中,它们的容抗分别是Xc1,Xc2,Xc3,系统的总容抗为各个容抗值之和,即:Xc=Xc1+Xc2+Xc3。
将等式代入上式,并且乘以
2×π×f,可以得到下面结论:3个串联在一起的电容器的等效电容为1/C=1/C1+1/C2+1/C 3。
同样的,当把3个电容器按图3所示并联在一起时,可以得到1/Xc=1/Xc1+1/Xc2+1/Xc3。
此时的等效电容为C=C1+C2+C3。
注意到这些等式与电阻串联或并联时的公式类似,只是对于不同的连接方式,公式恰好呈倒数关系,这主要是因为电容和容抗之间的反比例关系造成的。
利用图1中的电容桥路也可以测定某种绝缘材料的所谓介电常数(电容率)。
平行板电容器的电容可由C=ε0kA/d得出。
公式中,C表示电容量,单位是法拉;A是任意板子的表面积,单位是平方米;d是2板之间的距离,单位是米;ε0是真空中的介电常数(电容率);k是2板之间绝缘材料的介电常数。
注意到C随着k 的变化而变化。
如果在桥路中使用2块在各个维度上都相同的平
行板电容器,一个电容器(C1)的2板间是空气(k非常接近1),或者更好的情形是2板之间为真空(k≡1);另一个电容器(C2)的2板之间是待测的绝缘材料,此种材料的k值等于C2/C1,并且在平衡状态下可以直接由R3/R4得到。
在这个实验中,将标准电容器作为C1,电容未知的电容器作为C2,用十进制电阻箱作为电阻R3,R4,这样就可以通过调节
R3,R4使电容桥达到平衡状态。
未知电容可以通过已知的电容C1和从电阻箱上读出的R3,R4计算出来。
2个未知电容器的电容也可以用同样的方法测得。
接下来,通过对这些电容器的串联或并联电容的测量,可用来验证等式和等式的准确性。
2 实验材料
标准电容器(C1),适用范围μF～μF;2个电容未知的电容器(C2),适用范围μF～μF;十进制电阻箱(1 000 Ω);十进制电阻箱(10 000 Ω);声频信号发生器;耳机或高阻抗耳机。
3 实验步骤
1)首先将耳机与信号发生器的输出端直接相连。
打开信号发生器,调整输出水平至听起来比较舒服,然后调整信号发生器的频率至最佳值,这时耳机里听到的声音为最大。
耳机的频率反应范围是有限的,并且在人类声音控制范围内最灵敏。
所要做的就是找到自己所用耳机最灵敏时的频率,这样才能使其作为最好的零位检测器来使用。
记住要通过调节R3,R4以确保耳机里听不到声音。
耳机越灵敏,调整得就越精确。
对于普通的耳机和通讯设
备(非高保真的耳机),最佳频率是在800 Hz～1 000 Hz。
2)按照图1b所示把电容桥路连接好。
将10 000 Ω的十进制电阻箱作为R3,并调至200 Ω;把1 000 Ω的十进制电阻箱作为R4。
将标准电容器作为C1,用其中一个电容未知的电容器作为C2。
把信号发生器的输出调至最大,检查一下它是否还处于步骤1)中所确定的最佳频率状态,并且听耳机里的音调。
将R3设在200 Ω,R4调至最小(仅能听得见信号)。
记录下在R3以及标准电容C1值下所得到的数值。
3)换上另一个电容未知的电容器作为C2,重复步骤2)。
记录下这次R4的值。
4)将这2个电容未知的电容器串联在一起作为C2,重复步骤2),同样记录R4的值。
5)将这2个电容未知的电容器并联到一起作为C2,重复步骤2),再一次记录R4的值。
4 实验数据
R3的值( );标准电容器(C1)的值( )。
表1为实验数据记录表。
5 计算
由实验步骤2和3计算出每一个未知电容器的相应电容。
注意:如果用普通工业电容器作为未知电容,它们的标称值会标注其上,所以能够与实测的数值进行对比。
不能期望会绝对一致,原因在于这些电容器有±10%的容许误差,或者更多的误差是来
自其标称值。
■。
