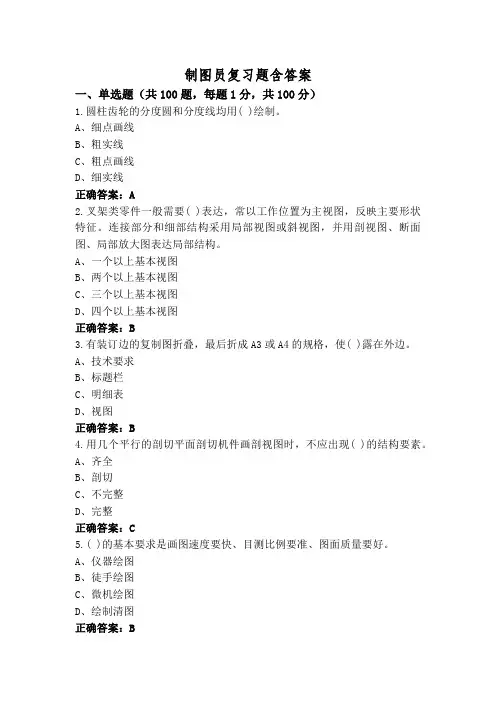

制图员复习题含答案
制图员复习题含答案一、单选题（共100题，每题1分，共100分）1.圆柱齿轮的分度圆和分度线均用( )绘制。
A、细点画线B、粗实线C、粗点画线D、细实线正确答案：A2.叉架类零件一般需要( )表达，常以工作位置为主视图，反映主要形状特征。
连接部分和细部结构采用局部视图或斜视图，并用剖视图、断面图、局部放大图表达局部结构。
A、一个以上基本视图B、两个以上基本视图C、三个以上基本视图D、四个以上基本视图正确答案：B3.有装订边的复制图折叠，最后折成A3或A4的规格，使( )露在外边。
A、技术要求B、标题栏C、明细表D、视图正确答案：B4.用几个平行的剖切平面剖切机件画剖视图时，不应出现( )的结构要素。
A、齐全B、剖切C、不完整D、完整正确答案：C5.( )的基本要求是画图速度要快、目测比例要准、图面质量要好。
A、仪器绘图B、徒手绘图C、微机绘图D、绘制清图正确答案：B6.已知一长度为 500 的直线，使用定距等分命令，若希望一次性绘制 7 个点对象，输入的线段长度不能是:( )A、66B、60C、63D、69正确答案：B7.产品树中的( )应是产品的装配图。
A、中心结点B、子结点C、根结点D、中间结点正确答案：C8.按制图标准规定，表示斜视图名称的大写( )应靠近旋转符号的箭头端。
A、拼音字母B、拉丁字母C、英文字母D、欧拉字母正确答案：B9.若图样中的比例采用2∶1，则表示该比例是 ( )。
A、常用比例B、放大比例C、缩小比例D、原值比例正确答案：B10.关于斜投影的定义，下列叙述正确的是( )。
A、投射中心与投影面相倾斜的投影B、投射线与投影面相倾斜的投影C、投影物体与投影面相倾斜的投影D、投射线相互平行且与投影面相倾斜的投影正确答案：D11.若空间直线AB 两端点的坐标为A（12，12，3）和B（15，15，8），则该直线属于 ( )。
A、铅垂线B、正平线C、水平线D、一般位置直正确答案：D12.( )是由封闭图形所形成的二维实心区域，它不但含有边的信息，还含有边界内的信息，用户可以对其进行各种布尔运算。
制图员试题(附答案)
制图员试题（附答案）一、判断题（共90题，每题1分，共90分）1、( )过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。
A、正确B、错误正确答案：B2、( )带传动中，弹性滑动是摩擦型带传动的固有特性，其无法避免。
A、正确B、错误正确答案：A3、( )螺旋机构的主要优点是：摩擦损失小，传动效率高。
A、正确B、错误正确答案：B4、( )盘盖类零件一般没有形位公差要求。
A、正确B、错误正确答案：B5、( )绘图的校对方法有：直接对照法、滚动对照法、灯箱透视法。
A、正确B、错误正确答案：B6、( )平键联接中键的两侧面是工作面。
A、正确B、错误正确答案：A7、( )在轴测图上作剖切，一般情况下作1/4剖切。
A、正确B、错误正确答案：A8、( )依据运动副元素之特性，运动副分为低副及高副。
A、正确B、错误正确答案：A9、( )轴测图尺寸标注可按三视图方法标注。
A、正确B、错误正确答案：B10、( )形位公差是指零件的形状和位置误差所允许的最大变动量。
A、正确B、错误正确答案：A11、( )用半径为R的圆弧外连接两已知圆弧和直线，已知圆弧的半径为R1，圆心的求法是做与已知直线距离R的平行线，以已知圆弧的圆心为圆心，以R1+R为半径画圆弧，圆弧与平行线的交点即为连接圆弧的圆心。
A、正确B、错误正确答案：A12、( )轮系传动中，各齿轮的几何轴线均是固定的，则这种轮系称为周转轮系。
A、正确B、错误正确答案：B13、( )目标(工具点)捕捉，就是用鼠标对坐标点进行搜索和锁定。
A、正确B、错误正确答案：B14、( )带传动一般用于两轮中心距较小的场合。
A、正确B、错误正确答案：B15、( )比例是指实物与其图形相应要素的线性尺寸之比。
A、正确B、错误正确答案：B16、( )斜齿轮传动承载能力大，在高速大功率的传动中广泛应用。
A、正确正确答案：A17、( )绘制零件草图时，徒手画出各主要视图的基准线，确定各视图的位置。
机械制图员(CAD)中级理论复习资料和答案DOC
绘图员中级复习资料一、单项选择1. (A)是指人与人、个人与集体、个人与社会以及人对待自然的行为规范的总和。
A、道德B、宪法C、各种规章纪律D、人生观2. (A)是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的道德观念、情操和品质。
A、职业道德B、国家标准C、行业标准D、企业法规3. 社会上有多少种(C)，就存在多少种职业道德。
A、社会分工B、人才分类C、职业D、企业分类4. 制图员的职业道德是规定制图员在职业活动中的(A)。
A、行为规范B、工作要求C、必遵守则D、工作和学习5. 注重信誉包括两层含义，其一是指(A)，其二是指人品。
A、工作质量B、工作态度C、生产质量D、企业信誉6. (C)就是要顾全大局，要有团队精神。
A、爱岗敬业B、注重信誉C、团结协作D、积极进取7. 制图国家标准规定，(A)分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。
A、图框格式B、图纸幅面C、基本图幅D、标题栏8. 制图国家标准规定，图纸的标题栏(C)配置在图框的右下角位置。
A、不得B、不必C、必须D、可以9. 图纸中字体的宽度一般为字体高度的(C)倍。
A、1/2B、1/3C、211D、310. 图纸中斜体字字头向右倾斜，与(B)成75°角。
A、竖直方向B、水平基准线C、图纸左端D、图框右侧11. 目前，在(A)中仍采用GB4457.4-84中规定的8种线型。
A、机械图样B、所有图样C、技术制图D、建筑制图12. 下列叙述错误的是(D)。
A、轴线用细点画线表示B、对称中心线用细点画线表示C、轨迹线用细点画线表示D、尺寸线用细点画线表示13. 点画线与虚线相交时，应使(A)相交。
A、线段与线段B、间隙与间隙C、线段与间隙D、间隙与线段14. 图样上标注的尺寸，一般应由尺寸界线、(D)、尺寸数字组成。
A、尺寸线B、尺寸箭头C、尺寸箭头及其终端D、尺寸线及其终端15. 尺寸线终端形式有(B)两种形式。

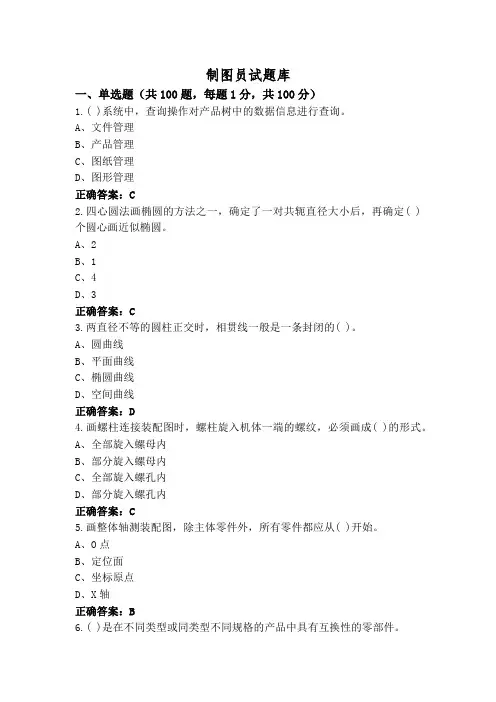

制图员试题库
制图员试题库一、单选题（共100题，每题1分，共100分）1.( )系统中，查询操作对产品树中的数据信息进行查询。
A、文件管理B、产品管理C、图纸管理D、图形管理正确答案：C2.四心圆法画椭圆的方法之一，确定了一对共轭直径大小后，再确定( )个圆心画近似椭圆。
A、2B、1C、4D、3正确答案：C3.两直径不等的圆柱正交时，相贯线一般是一条封闭的( )。
A、圆曲线B、平面曲线C、椭圆曲线D、空间曲线正确答案：D4.画螺柱连接装配图时，螺柱旋入机体一端的螺纹，必须画成( )的形式。
A、全部旋入螺母内B、部分旋入螺母内C、全部旋入螺孔内D、部分旋入螺孔内正确答案：C5.画整体轴测装配图，除主体零件外，所有零件都应从( )开始。
A、O点B、定位面C、坐标原点D、X轴正确答案：B6.( )是在不同类型或同类型不同规格的产品中具有互换性的零部件。
A、常用件B、耐用件C、通用件D、外购件正确答案：C7.正圆锥台的底圆直径与顶圆直径之差与圆锥台高度之比即为( )。
A、斜度B、锥度C、斜率D、直线度正确答案：B8.徒手画直径很大圆时，可( )，以小手指的指尖或关节作圆心，使铅笔与它的距离等于所需的半径，用另一只手小心地慢慢转动图纸，即可得到所需的圆。
A、用图形描圆B、用手作直尺C、用手画大圆D、用手作圆规正确答案：D9.铅芯有软、硬之分，( )。
A、H 表示软， B 表示硬B、B 表示软， H 表示硬C、R 表示软， Y 表示硬D、Y 表示软， R 表示硬正确答案：B10.进行多段线编辑(PEdit)时,不可以和多段线合并(J) 的是?( )A、多段线B、椭圆弧C、圆弧D、直线正确答案：B11.局部视图最好画在有关视图的附近，并按基本视图配置的形式配置。
必要时，也可以画在其他( )的位置。
A、与视图无关C、空白D、无投影关系正确答案：B12.画轴测剖视图，不论物体是否对称，均假想用两个相互垂直的( )将物体剖开，然后画出其轴测剖视图A、平面B、直线C、圆柱体D、剖切平面正确答案：D13.当机件回转体上均匀分布的( )等结构不处于剖切平面时，可将这些结构旋转到剖切平面上画出。
中级制图员(土建)理论复习题(含答案)
中级制图员（土建类）理论知识复习题一、单项选择题1、制图国家标准规定，图纸幅面尺寸应优先选用（ C、5 ）种基本幅面尺寸。
A、3B、4C、5D、62、A3图幅的尺寸为( B、420×297 ) 。
A、420×594B、420×297C、297×210D、594×8413、图纸上必须用( D、粗实线 ) 画出图框。
A、虚线B、单点长画线C、细实线D、粗实线4、图纸上标题栏通常位于图框的（ B、右下角）。
A、左下角B、右下角C、右上角D、任意位置5、工程上常用的（ C、投影法）有中心投影法和平行投影法。
A、作图法B、技术法C、投影法D、图解法6、建筑工程图样主要采用（ D、正投影）的方法绘制。
A、平行投影B、中心投影C、斜投影D、正投影7、正投影的基本特性有实形性、积聚性、（ A、类似性）。
A、类似性B、特殊性C、统一性D、普遍性8、建筑图样上，标高及总平面图上的尺寸数字应以( C、m )为单位。
A、mmB、cmC、mD、km9、建筑图样上，除标高及总平面图以米为单位外，其他必须以（ A、mm ）为单位。
A、mmB、cmC、dmD、km10、图样中汉字应写成 ( C、长仿宋体 ) 体，采用国家正式公布的简化字。
A、楷体B、宋体C、长仿宋体D、黑体11、图样中汉字字体的号数，是指字体的（ B、高度）。
A、宽度B、高度C、长度D、厚度12、图纸中数字和字母分为（ B、A型和B型）两种字型。
A、大写和小写B、A型和B型C、简体和繁体D、中文和英文13、丁字尺尺身的上边为工作边，主要用于绘制( C、水平线 ) 线。
A、垂线B、斜线C、水平线D、任意线14、画建筑平面图时，应先画( B、轴线 )。
A、墙体轮廓线B、轴线C、柱子D、尺寸线15、在绘制平面图、立面图、剖面图时，其绘图比例有（ A、5 ）种。
A、5B、6C、7D、816、总平面图一般采用的比例有 1:500、 1:1000、( D、1:2000 ) 等。

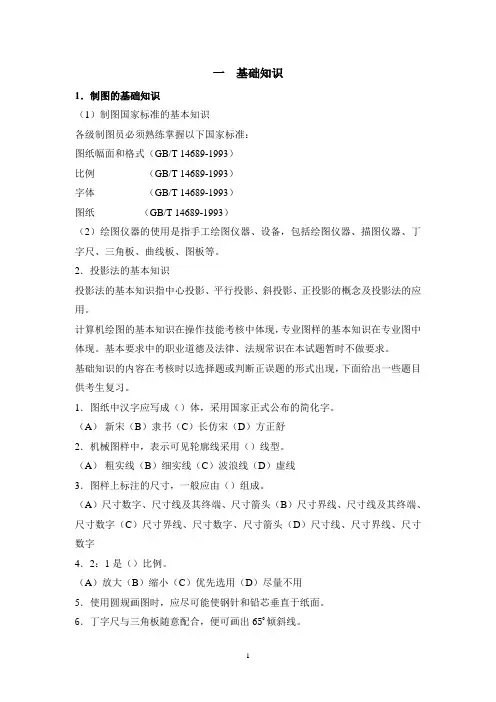

制图员考试复习题(带答案)
一基础知识1．制图的基础知识（1）制图国家标准的基本知识各级制图员必须熟练掌握以下国家标准：图纸幅面和格式（GB/T 14689-1993）比例（GB/T 14689-1993）字体（GB/T 14689-1993）图纸（GB/T 14689-1993）（2）绘图仪器的使用是指手工绘图仪器、设备，包括绘图仪器、描图仪器、丁字尺、三角板、曲线板、图板等。
2．投影法的基本知识投影法的基本知识指中心投影、平行投影、斜投影、正投影的概念及投影法的应用。
计算机绘图的基本知识在操作技能考核中体现，专业图样的基本知识在专业图中体现。
基本要求中的职业道德及法律、法规常识在本试题暂时不做要求。
基础知识的内容在考核时以选择题或判断正误题的形式出现，下面给出一些题目供考生复习。
1．图纸中汉字应写成（）体，采用国家正式公布的简化字。
（A）新宋（B）隶书（C）长仿宋（D）方正舒2．机械图样中，表示可见轮廓线采用（）线型。
（A）粗实线（B）细实线（C）波浪线（D）虚线3．图样上标注的尺寸，一般应由（）组成。
（A）尺寸数字、尺寸线及其终端、尺寸箭头（B）尺寸界线、尺寸线及其终端、尺寸数字（C）尺寸界线、尺寸数字、尺寸箭头（D）尺寸线、尺寸界线、尺寸数字4．2：1是（）比例。
（A）放大（B）缩小（C）优先选用（D）尽量不用5．使用圆规画图时，应尽可能使钢针和铅芯垂直于纸面。
6．丁字尺与三角板随意配合，便可画出650倾斜线。
7．（）分为正投影法和斜投影法两种。
（A）平行投影法（B）中心投影法（C）投影画法（D）辅助投影法8．平行投影法中的（）相垂直时，称为正投影法。
（A）物体与投影面（B）投影线与投影面（C）投影中心与投影线（D）投影线与物体9．（）的常用工具有铅笔、圆规、曲线板、三角板等。
（A）描图（B）画正图（C）画草图（D）画底图10．在绘制正图时，加深的顺序是（）。
（A）先加深圆或圆弧后加深直线（B）先注尺寸和写字后加深图形（C）一边加深图形一边注尺寸和写字（D）加深图形和注尺寸及写字不分先后11．正投影的基本特性主要有实形性、实长性、类似性。
制图员三级理论知识试题库含答案
制图员三级理论知识试题库含答案一、单选题（共70题，每题1分，共70分）1、一个平面的V面投影成线段，则该平面为( )。
A、正垂面B、水平面C、侧平面D、以上三个答案都对正确答案：D2、一般应在剖视图的上方用大写字母标出剖视图的名称“x－x”，在相应视图上用剖切符号表示剖切位置，用( )表示投影方向，并注上相同的字母。
A、箭头B、粗短线C、细短线D、粗实线正确答案：A3、三投影面展开时水平投影面的旋转是V面不动，H面向下旋转( )与V 面重合。
A、30°B、45°C、90°D、60°正确答案：C4、看组合体视图时，一般是用形体分析法即可看懂，遇到( )问题时再用线面分析法分析线面的性质和形成过程，从而将视图全部看懂。
A、平面B、疑难C、基本D、直线正确答案：B5、为表达的需要，画( )时，可采用整体与分解相结合画法。
A、轴测装配图B、剖视图C、轴测图D、装配图正确答案：A6、表示单个零件的图样称为( )。
A、零件图B、结构图C、装配图D、原理图正确答案：A7、以下公差标注正确的是( )。
A、#NAME?B、#NAME?C、#NAME?D、#NAME?正确答案：D8、以下不属于工作现场布置的原则是( )。
A、运用方法使物料自动到工人操作者面前B、工具、物料位置定放，减少寻找时间C、照明适当、视觉舒适D、使用频率高的工具，物料应自动到工人操作者的面前正确答案：C9、三个轴向伸缩系数均为0.82的是( )。
A、斜轴测投影B、斜二轴测投影C、正等轴测投影D、正轴测投影正确答案：C10、徒手绘制基本体时，应先画出上下底面，再画出侧面的( )。
A、轮廓线B、可见面C、两侧面D、轮廓面正确答案：A11、轴套类零件的主要工序是在车床上或磨床上加工的，因此主视图的选择应以形状特征和( )原则放置，即轴线处于水平位置。
A、加工位置B、便于标注位置C、安装位置D、工作位置正确答案：A12、根据机件的轴测图画视图的步骤是：形体分析、选择视图、( )、画视图底稿。
制图员考试题(含答案)
制图员考试题（含答案）一、单选题（共100题，每题1分，共100分）1.凡是绘制了视图、编制了( )的图纸称为图样。
A、技术说明B、技术要求C、技术等级D、公差配合正确答案：B2.不通孔底部锥角的角度应画成( )A、90°B、118°C、120°D、100°正确答案：B3.为了便于看图，应在向视图的上方用大写拉丁字母标出向视图的名称，并在相应的视图附近用箭头指明投影方向，注上( )的字母。
A、小写B、相同C、大写D、不同正确答案：B4.平面图形中的尺寸类型，两个圆的中心距属于( )。
A、定位尺寸B、总体尺寸C、外形尺寸D、一般尺寸正确答案：A5.徒手画长斜线时，为了( )，可将图纸旋转到适当角度，使它转成水平方向位置来画。
A、画图清晰B、运笔方便C、看得清楚D、测量准确正确答案：B6.两构件构成运动副的主要特征是什么？ ( )A、两构件能作相对运动B、两构件以点、线、面相接触C、两构件相联接D、两构件既联接又能作一定的相对运动正确答案：D7.空间互相平行的两条线段，向投影面作正投影之后( )。
A、交叉B、仍然平行C、仍然平行或重合D、相互垂直正确答案：C8.( )的机件一般用全剖视图表达。
A、外形较复杂B、局部较简单C、外形较简单D、局部较复杂正确答案：C9.下列哪个符号为厚度标注符号( )。
A、∠B、EQSC、tD、C正确答案：C10.为表达的需要，画轴测装配图时，可采用( )画法。
A、轴测图与平面图相结合B、二维剖视图C、整体与分解相结合D、中心投影正确答案：C11.圆锥与四棱柱相贯(同轴)时，相贯线的几何形状为( )双曲线。
A、二条B、四条C、一条D、三条正确答案：B12.( )是一种不采用装配工序而制成的单一成品。
A、常用件B、产品C、外购件D、零件正确答案：D13.徒手绘图时，手指应握在距铅笔笔尖约35mm处，手腕和小手指对纸面的( )。
A、压力不要太大B、压力先小后大C、压力不要太小D、压力先大后小正确答案：A14.换面法中，点的新投影到新轴的距离等于点的旧投影到( )的距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一部分基础知识学习重点（1）制图国家标准中有关制图的一般规定。
（2）尺寸标注的基本规则。
（3）绘图仪器的使用。
（4）投影法的基本知识。
相关知识一、国家标准中有关制图的一般规定制图国家标准中有关制图的一般规定，包括图纸幅面和格式（GB/T 14689－1993）、比例（GB/T 14690－1993）、字体（GB/T 14691－1993）、图线（GB/T 4457.4－2002）。
二、尺寸标注的基本规则尺寸标注（GB 4458.4－1984）（GB/T 16675.2－1996）的基本规则。
三、投影法的基本知识投影法的基本知识，包括中心投影、平行投影、斜投影、正投影的概念及投影法的应用，。
四、绘图仪器的使用绘图仪器的使用，包括手工绘图仪器、丁字尺、三角板、图板等的使用常识。
考核形式（1）单项选择题。
（2）判断正误题。
第二部分轴测图学习重点（1）正等轴测图和斜二等轴测图的轴间角和轴向变形系数。
（2）绘制物体的正等轴测图。
相关知识第一节轴测图的基本知识一、轴测图的形成将物体连同其直角坐标体系，沿不平行于任一坐标平面的方向，用平行投影法将其投射在单一投影面上所得到的图形，称为轴测投影图，简称轴测图。
二、轴间角和轴向伸缩系数1．轴测轴直角坐标轴（OX、OY、OZ）在轴测投影面上的投影（O1X1、O1Y1、O1Z1）称为轴测轴。
2．轴间角轴测投影中，任意两根坐标轴在轴测投影面上的投影之间的夹角，称为轴间角。
3．轴向伸缩系数直角坐标轴的轴测投影的单位长度与相应直角坐标轴上的单位长度的比值，称为轴向伸缩系数。
X、Y、Z轴的轴向伸缩系数，分别用p1、q1、r1表示，即：p1 = O1X1 / OX ；q1 = O1Y1 / OY ；r1 = O 1Z 1 / OZ简化伸缩系数分别用p、q、r表示。
为了便于作图，轴向伸缩系数之比值，即p∶q∶r采用简单的数值。
三、轴测图的种类按轴测投影方向对轴测投影面的相对位置不同，轴测图分为两大类：（1）正轴测图轴测投射方向垂直于轴测投影面的投影图，称为正轴测图。
（2）斜轴测图轴测投射方向倾斜于轴测投影面的投影图，称为斜轴测图。
根据轴向伸缩系数的不同，这两类轴测图又分为三种：● 正（或斜）等轴测图，p1=q1=r1，简称正（或斜）等测。
● 正（或斜）二等轴测图，p1=q1≠r1或p1=r1≠q1或q1=r1≠p1，简称正（或斜）二测。
● 正（或斜）三测轴测图，p1≠q1≠r1，简称正（或斜）三测。
四、轴测图的基本性质（1）物体上与坐标轴平行的线段，它们的轴测投影必与相应的轴测轴平行；（2）物体上相互平行的线段，它们的轴测投影也相互平行。
这两个特性，在画轴测图时应熟练应用。
画轴测图时，当所画直线不与坐标轴平行时，决不可在图上直接度量，而应按x、y、z坐标分别作出直线两端点的轴测图，再连线得到直线的轴测图。
第二节正等轴测图的画法三个轴向伸缩系数均相等的正轴测投影，称为正等轴测图。
一、轴间角和轴向伸缩系数正等轴测图中的轴间角相等，均为120°，轴向伸缩系数p1 = q1 = r1= 0.82。
绘图时，为方便起见，一般都把轴向伸缩系数简化为1（称为简化伸缩系数），即所有与坐标轴平行的线段，在作图时，其长度都取实长。
二、绘制正等轴测图的方法1．基面法适用于绘制棱柱或圆柱体。
画顶面→画可见棱线→画底面。
即以顶面为基准面，使之沿棱线作平移运动，从而生成棱柱体。
例1已知正六棱柱的两视图，作正等轴测图。
正六棱柱正等轴测图的作图步骤例2 回转体的正等轴测图画法（1）圆的正等轴测图画法平行于坐标面的圆的正等轴测图都是椭圆。
它们除了长短轴的方向不同外，其画法相同。
（2）正等轴测图中椭圆的近似画法（以平行于H面的圆为例，说明正等测图中椭圆的近似画法）。
（3）回转体正等轴测图的画法画回转体正等轴测图时，只有明确圆所在的平面与哪一个坐标面平行，才能保证画出方位正确的椭圆。
圆柱正等轴测图的画法圆台正等轴测图的画法2．叠加法适用于绘制叠加而成的组合体。
用形体分析法将组合体分解成若干个基本体→按位置关系用叠加法逐一画出各基本体的正等轴测图→再擦掉不可见的线条3．切割法适用于绘制切割而成的组合体。
画出基本体的正等轴测图→用切割平面切割基本体→再擦掉多余线条三、圆角的轴测图画法每个圆角都相当于整圆的四分之一，它的正等测图画法如下图：第三节斜二轴测图画法简介轴测投影面平行于一个坐标平面，且平行于坐标平面的那两条轴的轴向伸缩系数相等的斜轴测投影，称为斜二轴测投影。
一、轴间角和轴向伸缩系数斜二轴测图的轴间角和轴向伸缩系数如图所示。
斜二轴测图的一个突出特点是，平行于XOZ坐标平面的平面图形，在斜二轴测图中，其轴测投影均反映实形。
作图时，若沿单方向形状复杂的物体，或物体上具有较多平行于一个方向的圆时，画斜二轴测图比画正等轴测图简便。
二、平面立体的斜二轴测图画法三、回转体的斜二测图画法当物体上具有较多平行于一个坐标平面的圆时，画斜二轴测图比画正等轴测图简便。
圆柱的斜二轴测图圆锥的斜二轴测图为了避免绘制繁琐的圆的斜二轴测图，可以将圆平面当作XOZ坐标平面，这样绘制出的图形，只是方向不同，其形状并未改变。
很明显，当物体上沿同一方向具有较多的圆、圆角或圆弧时，画斜二测图比画正等测图简便易画。
※四、轴测剖视图的画法为了表达机件内部结构，轴测图也常常采用剖视画法。
在剖切时，不论机件是否对称，应该避免用一个截平面剖切整个机件，而应选用两个互相垂直的剖切平面将机件切去1/4，以保持外形的清晰。
剖切平面的方向应当平行于坐标面。
轴测剖视图中的剖面线方向按图2-1绘制。
图2-1 轴测剖视图中剖面线的方向根据具体情况，轴测剖视图常采用两种画法（图2-2）：（1）先画出组合体的外形，然后按所选的剖切位置画出剖面轮廓及可见的内部轮廓。
这种方法适用于初学者。
（2）先画出断面的形状，再将剖切后剩余部分的形状画出。
这种画法可减少不必要的作图线，作图较为快捷。
图2-2轴测剖视图的两种画法考核形式（1）单项选择题。
（2）根据组合体的视图绘制其正等轴测图（组合体为平面立体）。
第三部分表面交线学习重点（1）圆柱、圆锥、圆球被投影面平行面截切，截交线的绘制。
（2）两圆柱正交相贯，相贯线的近似画法。
（3）复合相贯，相贯线的画法。
相关知识一、立体的投影根据所给的立体投影应能识别为何种立体，并能补画其他投影图。
二、立体表面取点、取线（1）取点利用立体某些表面在投影时所具有的积聚性取点，或利用点在立体表面某些线上来找点。
注意处于立体表面某些特殊位置上的点。
不可见的点标记应加括号表示。
（2）取线先要找点（线段的端点或线段通过的点），特别注意线段通过的处在立体表面某些特殊位置的点，再来连线。
连线时要分清所连的线是直线还是曲线，如是曲线，应光滑有序连接。
同时，要分清所找的点和所画的线，在投影图中是否可见（立体表面某些特殊点往往也是可见与不可见的分界点），不可见的线应用细虚线表示。
三、截交线平面与立体表面相交所得交线称为截交线，其特点是截交线为立体表面和截平面共有，截交线的求法可归结为求截平面与立体表面的共有点。
注意找截交线的特殊点。
当截平面处于特殊位置（如截平面为垂直面）时，截交线的某一投影必定在截平面的积聚投影上；当立体某些表面的投影具有积聚性（如立体为棱柱、圆柱）时，截交线的投影就在该立体表面的积聚投影上。
截交线的另外投影，可按立体表面取点的方法，求出属于截交线的一系列点，然后连成折线或光滑曲线。
注意区分可见性，特殊点往往是可见不可见的分界点。
四、相贯线两立体表面相交所得交线称为相贯线，其特点是相贯线上的点为立体相交两表面的共有点，相贯线为立体两表面的共有线。
其求法仍然是求共有点，同样要注意找特殊点。
（1）当两圆柱正交时，因两圆柱各自有一个投影具有积聚性，因此相贯线的两个投影已知，另一个投影可用简化画法画出。
（2）当相交两立体中有一个立体的某些表面的投影具有积聚性（如有一个立体为棱柱、圆柱）时，相贯线的一个投影就在此积聚性投影上，另外两投影可利用立体表面取点的方法求出属于相贯线上的一系列点，然后依次光滑连线。
注意区分可见性，特殊点往往是可见不可见的分界点。
（3）复合相贯即三个以上的形体相贯。
求复合相贯的相贯线时，首先要分清参与相贯的基本形体，然后分别求出各基本形体间两两相交时的相贯线，再求出各相贯线的连接点，最后将各条相贯线连接起来即可。
考核形式（1）根据物体的两视图，补画第三视图。
（2）在表达方法或读零件图等考题中求画表面交线。
第四部分表达方法学习重点（1）基本视图的绘制方法与标注方法。
（2）剖视图的绘制方法。
（3）绘制物体倾斜部分的斜视图。
相关知识一、视图基本视图斜视图（GB/T 17451－1998）将机件向不平行于任何基本投影面的平面投射所得的视图，称为斜视图。
画法：按箭头所指方向投射，画出得到的视图，不完整边界用波浪线绘制。
波浪线画法与局部视图相同。
标注：在斜视图的上方标出视图的名称“×”，在相应的视图附近用箭头指明投射方向，并注上同样的字母。
为便于画图允许将图形旋转，此时，表示该视图名称的大写拉丁字母，要靠近旋转符号的箭头侧，也允许将旋转角度标注在字母之后。
旋转符号的箭头指向应与实际旋转方向一致。
二、单一剖切面一般用平面剖切机件，也可用柱面剖切机件或不平行于任何基本投影面的剖切平面。
用不平行于任何基本投影面的剖切平面剖开机件时，注意：与斜视图相似，用于表达机件倾斜部分的内部结构。
允许将图形旋转，标注形式为“×－×旋转符号”第五部分螺纹紧固件学习重点（1）螺纹的规定画法。
（2）螺栓连接的画法。
（3）螺柱连接的画法。
（4）螺钉连接的画法。
相关知识一、螺纹的规定画法1．单个螺纹的规定画法牙顶的投影用粗实线表示，牙底的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底圆的细实线只画 ? 圈，此时，螺杆或螺孔上的倒角投影省略不画；螺纹终止线用粗实线表示，螺尾部分一般不必画出。
剖面线必须画到粗实线。
绘制不穿通的螺孔时，底部的锥顶角应画出120°；不可见螺纹的所有图线用虚线绘制。
2．螺纹连接的规定画法旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。
二、螺纹紧固件的画法第六部分零件图学习重点（1）尺寸基准的选择及零件上常见结构的尺寸注法。
（2）表面粗糙度的注写。
（3）极限与配合的注写。
（4）读零件图。
相关知识一、尺寸基准的选择尺寸基准一般都选择零件上的一些面和线。
如图所示轴承座，其高度方向的尺寸基准选择安装面，长度方向的尺寸基准选择对称面，这些都是面基准；阶梯轴，其径向（即高、宽方向）的尺寸基准选择轴线，这是线基准。
标注尺寸时，面基准一般选择零件上的主要加工面、两零件的结合面、零件的对称面、端面、轴肩等；线基准一般选择轴、孔的轴线等。
