旋转变压器的工作原理
第四章旋转变压器
第四章 旋转变压器工作原理：一、二次绕组的电磁感应耦合程度由转子的转角决定。
当旋转变压器的一次侧外施单相交流电压励磁时，二次侧的输出电压将与转子转角严格保持某种函数关系。
第一节 旋转变压器的结构特点和分类结构：旋转变压器的典型结构由定子和转子两部分构成。
铁心：高磁导率的铁镍软磁合金片或硅钢片经冲制、绝缘、叠装而成。
定、转子之间的气隙是均匀的，绕组：两个轴线在空间互相垂直的分布绕组。
转子绕组引出线和滑环相接，滑环应有四个，固定在转轴的一端， 分类：按照输出电压和转子转角的函数关系来分：1) 正余弦旋转变压器（代号ＸＺ） 2) 线性旋转变压器（代号ＸＸ） 3) 比例式旋转变压器（代号ＸＬ）4) 特殊函数旋转变压器（正切函数、倒数函数、圆函数、对数函数等）按照电机极对数多少来分：单极对和多极对（可以提高系统的精度）。
按照有无电刷与滑环间的滑动接触来分：接触式和无接触式两类。
第二节 正余弦旋转变压器的工作原理4.2.1正弦绕组在旋转变压器中常用的绕组有两种形式，即双层短距分布绕组和同心式正弦绕组。
双层短距分布绕组能够达到较高的绕组精度并有良好的工艺性，但在绕组中存在一定量的谐波磁动势分量，其所引起的正余弦函数的误差达0.01%-0.07%，再加上工艺因素引起的误差，使旋转变压器的精度受到一定的限制，故双层短距分布绕组只适合对精度要求不很高的旋转变压器。
同心式正弦绕组为高精度绕组，它使各次谐波削弱到相当小，正余弦函数的误差从0.06%降到0.03%以下。
缺点为工艺性差，绕组系数低。
正弦绕组是指绕组各元件的导体数沿定子内圆或转子外圆按正弦规律分布的同心式绕组。
通常有两种分布形式：第一类是绕组的轴线对准槽的中心线，第二类是绕组的轴线对准齿的中心线。
旋转变压器大都采用这两类正弦绕组。
图4-2表示了正弦绕组中各元件在空间沿转子圆周外圆分布的情况及空间磁动势的分布情况。
为了使正弦绕组中各元件匝数沿圆周按正弦分布，各元件的匝数应满足Z)i (cosN N cm ci π12-= 正弦绕组每相的总匝数为])142cos(...3cos [cos 41Z Z Z Z N N N cm Zi ci πππ-+++==∑=4.2.2 正余弦旋转变压器的工作原理正余弦旋转变压器通常为两极结构，定子和转子分别安装两套互相垂直的正弦绕组。
旋转变压器工作原理
旋转变压器工作原理旋转变压器是一种常见的电力设备，它在电力系统中扮演着非常重要的角色。
它可以将电能从一个电路传输到另一个电路，同时改变电压的大小。
那么，旋转变压器是如何工作的呢？接下来，我们将详细介绍旋转变压器的工作原理。
首先，让我们来了解一下旋转变压器的基本结构。
旋转变压器由定子、转子、铁芯和绕组等部分组成。
定子和转子之间通过铁芯连接，绕组则绕绕在铁芯上。
当定子绕组通以交流电时，产生的磁场会感应到转子绕组中，从而产生感应电动势，实现电能的传输和电压的变换。
旋转变压器的工作原理可以分为以下几个步骤：1. 磁场感应，当定子绕组通以交流电时，产生的交变磁场会感应到转子绕组中，从而在转子绕组中产生感应电动势。
2. 电能传输，感应电动势会使转子绕组中产生感应电流，这样电能就可以从定子传输到转子。
3. 电压变换，转子绕组中的感应电动势和感应电流会导致转子绕组产生磁场，从而在定子绕组中产生感应电动势，实现电压的变换。
通过上述步骤，旋转变压器实现了电能的传输和电压的变换。
它可以将高电压的电能传输到远距离，然后再通过变压器将电压降低，以供给终端用户使用。
这种电能传输和电压变换的方式，使得电力系统能够更加高效地运行。
除此之外，旋转变压器还具有一些特点，比如工作稳定、效率高、体积小等优点。
这使得它在电力系统中得到了广泛的应用，成为了电力系统中不可或缺的重要设备。
总的来说，旋转变压器是一种非常重要的电力设备，它通过磁场感应、电能传输和电压变换等步骤，实现了电能的传输和电压的变换。
它在电力系统中发挥着至关重要的作用，为电力系统的运行提供了可靠的支持。
希望通过本文的介绍，能够让大家更加深入地了解旋转变压器的工作原理，为电力系统的学习和工作提供一些帮助。
旋转变压器的工作原理
旋转变压器的工作原理
旋转变压器是一种利用空气饶转的方式来改变电磁感应的转子，从而实现电能传递和输出的电力装置。
其工作原理可以分为以下几个步骤：
1. 激磁：通过外部电源向主线圈或励磁线圈供电，产生一个旋转的磁场。
2. 磁场变化：当主线圈中的电流经过换向器或转子上的集电环传送到转子上的线圈时，会产生一个磁场。
3. 电磁感应：当主线圈产生的磁场与转子上的线圈交叉时，会在转子上的线圈中引起电磁感应，产生感应电流。
4. 输送电能：转子上的线圈中的感应电流通过换向器或集电环传送到外部负载上，实现电能的传送和输出。
旋转变压器通过不断地旋转电磁场，使其与转子上的线圈交叉，从而产生电磁感应，进而实现电能的传递和输出。
由于其结构简单、可靠性高等特点，广泛应用于电力系统、工业生产以及航天航空等领域。
旋转变压器原理
旋转变压器原理旋转变压器是一种常见的电力变压器，它通过旋转磁场的原理来实现电压的变换。
在旋转变压器中，有两个或多个线圈，它们分别被称为初级线圈和次级线圈。
当交流电流通过初级线圈时，会产生一个旋转的磁场，这个磁场会感应到次级线圈中，从而产生次级电压。
在本文中，我们将详细介绍旋转变压器的工作原理和应用。
旋转变压器的工作原理是基于法拉第电磁感应定律和电磁感应的原理。
当交流电流通过初级线圈时，会产生一个交变磁场。
这个交变磁场会穿过次级线圈，从而在次级线圈中感应出电动势，从而产生次级电流。
由于初级线圈和次级线圈的匝数不同，根据变压器的匝数比公式，我们可以得到初级电压和次级电压之间的关系。
旋转变压器广泛应用于各种电力系统中，例如发电厂、变电站、工业生产等领域。
它可以实现电压的升降，从而适应不同电气设备的要求。
同时，旋转变压器还可以实现电能的传输和分配，保证电力系统的正常运行。
除了在电力系统中的应用，旋转变压器还被广泛应用于变频器和电机控制系统中。
在变频器中，旋转变压器可以实现电压和频率的调节，从而实现对电机转速的精确控制。
在电机控制系统中，旋转变压器可以实现对电机的启动和调速，提高电机的效率和性能。
在实际工程中，旋转变压器的设计和制造需要考虑很多因素，例如磁路设计、线圈匝数、绝缘材料、冷却方式等。
这些因素对变压器的性能和可靠性都有很大影响。
因此，旋转变压器的设计和制造需要综合考虑电磁学、材料学、热学等多个学科的知识，确保变压器的性能和可靠性。
总之，旋转变压器是一种重要的电力变压器，它通过旋转磁场的原理来实现电压的变换。
它在电力系统、变频器、电机控制系统等领域都有重要的应用。
在未来的发展中，随着电力系统的智能化和高效化要求，旋转变压器将会发挥越来越重要的作用。
旋转变压器工作原理

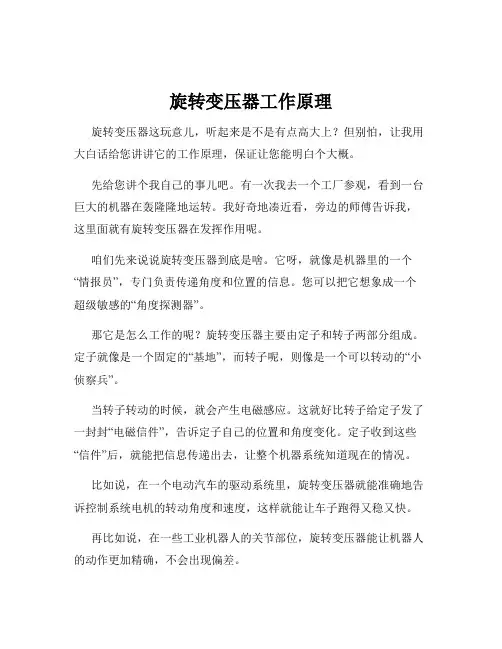

旋转变压器工作原理旋转变压器这玩意儿，听起来是不是有点高大上？但别怕，让我用大白话给您讲讲它的工作原理，保证让您能明白个大概。
先给您讲个我自己的事儿吧。
有一次我去一个工厂参观，看到一台巨大的机器在轰隆隆地运转。
我好奇地凑近看，旁边的师傅告诉我，这里面就有旋转变压器在发挥作用呢。
咱们先来说说旋转变压器到底是啥。
它呀，就像是机器里的一个“情报员”，专门负责传递角度和位置的信息。
您可以把它想象成一个超级敏感的“角度探测器”。
那它是怎么工作的呢？旋转变压器主要由定子和转子两部分组成。
定子就像是一个固定的“基地”，而转子呢，则像是一个可以转动的“小侦察兵”。
当转子转动的时候，就会产生电磁感应。
这就好比转子给定子发了一封封“电磁信件”，告诉定子自己的位置和角度变化。
定子收到这些“信件”后，就能把信息传递出去，让整个机器系统知道现在的情况。
比如说，在一个电动汽车的驱动系统里，旋转变压器就能准确地告诉控制系统电机的转动角度和速度，这样就能让车子跑得又稳又快。
再比如说，在一些工业机器人的关节部位，旋转变压器能让机器人的动作更加精确，不会出现偏差。
而且啊，旋转变压器还有个厉害的地方，就是它的精度可以很高。
哪怕转子只转动了一点点角度，它也能敏锐地察觉到，并把准确的信息传递出去。
它工作的时候可认真啦，就像一个不知疲倦的“小卫士”，时刻坚守在自己的岗位上，为整个系统的正常运行保驾护航。
您看，旋转变压器虽然听起来复杂，但其实原理并不难理解。
它就是通过定子和转子之间的电磁感应，默默地为各种机器设备提供着关键的角度和位置信息。
就像我在工厂里看到的那台机器，如果没有旋转变压器这个“情报员”，可能就没法那么顺畅地运转啦。
所以说，旋转变压器虽然不显眼，但在很多领域都发挥着重要的作用呢！希望我这么一讲，您对旋转变压器的工作原理能有更清楚的认识啦！。
旋转变压器工作原理

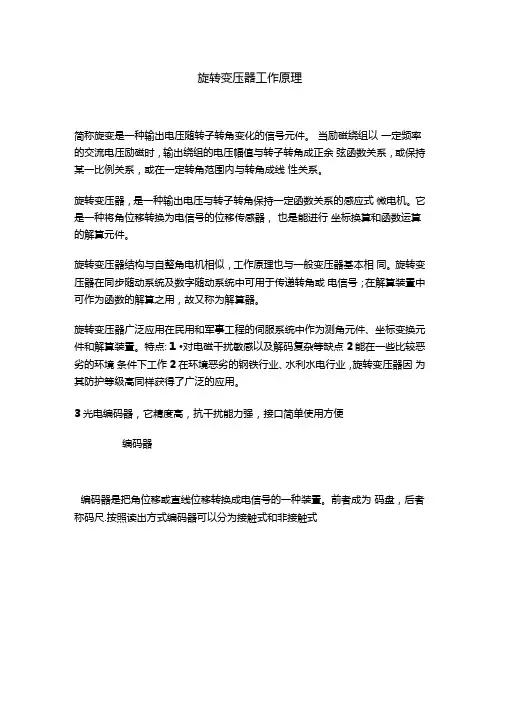

旋转变压器工作原理简称旋变是一种输出电压随转子转角变化的信号元件。
当励磁绕组以一定频率的交流电压励磁时，输出绕组的电压幅值与转子转角成正余弦函数关系，或保持某一比例关系，或在一定转角范围内与转角成线性关系。
旋转变压器，是一种输出电压与转子转角保持一定函数关系的感应式微电机。
它是一种将角位移转换为电信号的位移传感器，也是能进行坐标换算和函数运算的解算元件。
旋转变压器结构与自整角电机相似，工作原理也与一般变压器基本相同。
旋转变压器在同步随动系统及数字随动系统中可用于传递转角或电信号；在解算装置中可作为函数的解算之用，故又称为解算器。
旋转变压器广泛应用在民用和军事工程的伺服系统中作为测角元件、坐标变换元件和解算装置。
特点: 1 •对电磁干扰敏感以及解码复杂等缺点2能在一些比较恶劣的环境条件下工作2在环境恶劣的钢铁行业、水利水电行业，旋转变压器因为其防护等级高同样获得了广泛的应用。
3光电编码器，它精度高，抗干扰能力强，接口简单使用方便编码器编码器是把角位移或直线位移转换成电信号的一种装置。
前者成为码盘，后者称码尺.按照读出方式编码器可以分为接触式和非接触式类。
增量式编码器是将位移转换成周期性的电信号, 再把这个电信号两种.接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是“1”还是“0”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“ 1”还是“0”。
按照工作原理编码器可分为增量式和绝对式两转变成计数脉冲，用脉冲的个数表示位移的大小。
绝对式编码器的每一个位置对应一个确码区。
1当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。
2从代码数大小的变化可以判别真反方向和位移所处位置。
3测量范围是0----360.4视频编码器广泛应用于行走机械、数控机床、电梯、伺服电机、流量计、纺织机械、冶金机械、注塑机械、印刷包装机械、自动化仪器仪表等各种工业自动化测控领域。
旋转变压器工作原理
旋转变压器工作原理简称旋变是一种输出电压随转子转角变化的信号元件。
当励磁绕组以一定频率的交流电压励磁时，输出绕组的电压幅值与转子转角成正余弦函数关系，或保持某一比例关系，或在一定转角范围内与转角成线性关系。
旋转变压器，是一种输出电压与转子转角保持一定函数关系的感应式微电机。
它是一种将角位移转换为电信号的位移传感器，也是能进行坐标换算和函数运算的解算元件。
旋转变压器结构与自整角电机相似，工作原理也与一般变压器基本相同。
旋转变压器在同步随动系统及数字随动系统中可用于传递转角或电信号；在解算装置中可作为函数的解算之用，故又称为解算器。
旋转变压器广泛应用在民用和军事工程的伺服系统中作为测角元件、坐标变换元件和解算装置。
特点：1·对电磁干扰敏感以及解码复杂等缺点2能在一些比较恶劣的环境条件下工作2在环境恶劣的钢铁行业、水利水电行业，旋转变压器因为其防护等级高同样获得了广泛的应用。
3光电编码器，它精度高，抗干扰能力强，接口简单使用方便编码器编码器是把角位移或直线位移转换成电信号的一种装置。
前者成为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是“１”还是“０”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是“１”还是“０”。
按照工作原理编码器可分为增量式和绝对式两类。
增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。
绝对式编码器的每一个位置对应一个确码区。
1当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。
2从代码数大小的变化可以判别真反方向和位移所处位置。
3测量范围是0----360.4视频编码器广泛应用于行走机械、数控机床、电梯、伺服电机、流量计、纺织机械、冶金机械、注塑机械、印刷包装机械、自动化仪器仪表等各种工业自动化测控领域。
旋转变压器和感应同步器
图4-19 正、余弦旋转变压器原理图
1) 鉴相型工作方式 定子的正、余弦绕组分别通入同幅、同频，但相位差为π/2的交流励 磁电压，即
Us=Um sinωt
Uc= Umsin(ωt+ π/2)=Um cosωt 当转子正转时这两个励磁电压在转子绕组中产生了感应电压，经叠 加，在转子中的感应电压为
U 2 U s sin U c cos U 2 KU m sin t sin KU m cost cos
2) 鉴幅型工作方式 给定子的正、余弦绕组分别通以同频率、同相位，但幅值分别按正 弦、余弦规律变化的交流励磁电压，即
Us= Um sinαsinωt Uc= Um cosαsinωt Um sinα、Um cosα分别为励磁电压的幅值 式中：α－给定电气转角。
当转子正转时，由于Us、Uc 的共同作用，经叠加，在转子上的感应电压为
根据励磁绕组中励磁方式的不 鉴相型工作方式 给滑尺的正弦励磁绕组和余弦励磁绕组分别通以频率相同、幅值
相同，但相位差为π/2的励磁电压，即
Us= Um sinωt Uc= Umsin(ωt+ π/2)=Um cosωt
励磁信号将在空间产生一个以ω为频率移动的行波。磁场切割定尺 绕组，并在定尺绕组中感应出电势，该电势随着定尺与滑尺相对位置 的不同而产生超前或滞后的相位差θ。按照叠加原理可以直接求出感应 电势
U2= KUmcos(α-θ)sinωt 同理，转子反转时，可得
(4-8)
U2=KUmcos(α+θ)sinωt
(4-9)
式(4-8)、(4-9)中，kUmcos(α-θ)、 kUmcos(α+θ)为感应电压的幅值。
由式式(4-8)、(4-9)可以看出，转子感应电压的幅值随转子的偏转角θ而变化,
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋转变压器的工作原理
旋转变压器是一种基于电磁感应原理工作的装置，其工作原理可以简述如下：
1. 旋转磁场产生：旋转变压器由一个固定的铁心和一个旋转的线圈组成。
当线圈通电时，会在铁心中产生一个旋转的磁场。
2. 磁场感应：当旋转的磁场穿过铁心时，会感应出另一个线圈中的电压。
这是因为磁场的变化会产生电场，电场的变化又会产生感应电势。
3. 转换与输出：通过改变旋转线圈的绕组和铁心的结构，可以实现输入输出电压的变换。
当输入电压施加在旋转线圈上时，输出线圈中就会有电压产生。
4. 控制与调节：通过调整旋转线圈的转速和输入电压的幅值，可以实现对输出电压的控制和调节。
这样就可以满足不同负载的需求。
总的来说，旋转变压器利用磁场的转动和电磁感应的原理，将输入电压转化为输出电压，并通过控制输入电压和转速来实现电压的控制与调节。
它在工业生产和能量传输中有着广泛的应用。
