光纤通信基本原理及特点光纤通信是现代通信技术中的一种重要方式，其基本原理是将信息通过光信号传输，利用光学纤维的特性实现信息的传输。
与传统的通信方式相比，光纤通信具有传输速度快、传输距离远、抗干扰性强等优点。
光纤通信的基本原理是利用光纤中的光信号传输信息。
光纤是由一个透明的玻璃或塑料纤维组成的，内壁上涂覆了一层折射率较高的材料，使得光可以在内壁上发生多次反射，从而实现信息的传输。
当光线从光导纤维的一端射入时，它会经过内壁上的折射，然后再经过反射，形成一个环路。
当信息被编码成为光信号后，它会被发送到光纤的另一端，经过同样的过程，实现信息的传输。
光纤通信的特点主要表现在以下几个方面：1.传输速度快光纤通信的传输速度非常快，是传统通信方式无法比拟的。
这主要是由于光纤的传输过程中没有衰减，可以实现高速传输。
根据不同的实验结果，光纤通信的传输速度可以达到数百兆比特每秒，远高于其他通信方式。
2.传输距离远光纤通信的另一个特点是传输距离非常远。
光纤的传输距离取决于其直径和传输方式，但是无论如何，光纤通信的传输距离都远大于其他通信方式。
以目前最常用的单模光纤为例，其传输距离可以达到几十公里，甚至上百年。
3.抗干扰性强光纤通信的抗干扰性也非常强。
由于光纤通信是纯光信号传输，不会受到电磁干扰、信号干扰等影响。
此外，光纤通信的信号传输不会因为距离的增加而衰减，因此可以保证传输质量。
4.能耗低光纤通信的能耗相对较低。
这是因为光纤通信的信号传输不需要进行调制，因此信号的传输损耗非常小。
这也意味着，与其他通信方式相比，光纤通信的能耗更低，更环保。
总的来说，光纤通信具有传输速度快、传输距离远、抗干扰性强、能耗低等优点。
随着科技的不断发展，光纤通信的应用越来越广泛，为人们的生活和工作带来了极大的便利。
光纤传输的特点优势及传输原理
光纤传输的特点优势及传输原理光纤传输是一种利用光信号将数据传输的通信技术。
相比传统的电缆传输，光纤传输具有许多明显的优势。
接下来，我将详细介绍光纤传输的特点优势以及传输原理。
1.高传输速度：光纤传输采用光信号传输，光的速度约为3×10^8m/s，因此能够提供更高的传输速率。
目前，光纤传输的速度可以达到每秒数十亿比特。
2.大带宽：光纤传输能够提供更大的带宽，这意味着可以传输更多的数据。
大带宽对于高清视频、虚拟现实、云计算等大数据传输和处理的应用非常重要。
3.长传输距离：光纤传输能够实现长距离的传输。
由于光信号的衰减较小，光纤传输的信号损失较小，因此可以实现几十公里甚至上百公里的传输距离。
4.低延迟：光传输速度快，因此可以实现低延迟的数据传输。
低延迟对于需要实时响应的应用非常重要，如在线游戏、高频交易等。
5.抗干扰能力强：光纤传输不受电磁波的干扰，也不会产生电磁波干扰其他设备。
因此，光纤传输对于电磁环境较恶劣的地区或设备密集的地方非常适用。
光纤传输是基于光信号的传输原理。
它利用了光纤的特殊结构和光的全反射现象。
光纤是由两部分组成的，核和包层。
核是光传输的主要部分，具有较高的折射率。
包层的折射率则较低，形成了一种光信号的波导结构。
当光线射入光纤时，光线在包层和核的交界面上发生全反射，从而沿着光纤的轴线传播，而不会产生辐射。
当光线穿过光纤时，保持着较小的衰减和信号失真程度。
为了实现光纤之间的信号传输，常常使用调制技术。
调制技术通过改变光的强度、频率或相位，将信号转换成光信号。
最常见的调制技术是脉冲编码调制（PCM），它将数字信号转换成相应的脉冲光信号。
在光纤传输系统中，光纤传输设备通常包括发送端和接收端。
发送端将电信号转换成光信号，并通过光纤传输。
接收端接收到光信号后，将其转换成对应的电信号。
总的来说，光纤传输是一种高速、大带宽、低延迟、抗干扰能力强的通信技术。
它通过利用光的全反射现象实现了光信号在光纤中的传输。
光纤原理、特点及应用
光纤前景
现在光通信网络的容量虽然已经很大, 但还有许多应用能力在闲置, 今后随着社会经济的不断发展, 作为经济发展先导的信息需求也必 然不断增长,一定会超过现有网络能力, 推动通信网络的继续发展。 因此, 光纤通信技术在应用需求的推动下, 一定不断会有新的发展。
谢谢观看
编者：mr yu 2015-3-12
2. 光纤通信技术的特点
(1) 频带极宽,通信容量大。
(2) 损耗低,中继距离长。 (3) 抗电磁干扰能力强。 (4)无串音干扰,保密性好。
3. 光纤通信技术在有线电视网络中的应用
20世纪90年代以来,我国光通信产业发展极其迅速,特别是广播电视
网、电力通信网、电信干线传输网等的急速扩展,促使光纤光缆用 量剧增。广电综合信息网规模的扩大和系统复杂程度的增加,全网 的管理和维护,设备的故障判定和排除就变得越来越困难。可以采 用 SDH +光纤或ATM+光纤组成宽带数字传输系统。该传输网可以 采用带有保护功能的环网传输系统,链路传输系统或者组成各种形 式的复合网络,可以满足各种综合信息传输。对于电视节目的广播, 采用的宽带传输系统可以将主站到地方站的所需数字,通道设置成 广播方式,同样的电视节目在各地都可以下载,也可以通过网络管理 平台控制不同的站下载不同的电视节目。
光纤通信技术的特点与应 用
目录
1
2 3
1.光纤通信技术
点
2. 光纤通信技术的特
3. 光纤通信技术在有线 电视网络中的应用
1
.光纤通信技术
光纤通信是利用光作为信息载体、以光纤作为传输的通 信方式。在光纤通信系统中,作为载波的光波频率比电波的 频率高得多,而作为传输介质的光纤又比同轴电缆或导波管 的损耗低得多,所以说光纤通信的容量要比微波通信大几十 倍。光纤是用玻璃材料构造的,它是电气绝缘体,因而不需 要担心接地回路,光纤之间的串绕非常小;光波在光纤中传 输,不会因为光信号泄漏而担心传输的信息被人窃听;光纤 的芯很细,由多芯组成光缆的直径也很小,所以用光缆作为 传输信道,使传输系统所占空间小,解决了地下管道拥挤的 问题。 光纤通信在技术功能构成上主要分为:(1)信号的发射;(2)信 号的合波;(3)信号的传输和放大;(4)信号的分离;(5)信号的 接收。
光纤通信原理
光纤通信原理
光纤通信原理是利用光信号在光纤中传输信息。
光纤是一
种由纯净玻璃或塑料制成的非导电材料，可以将光信号通
过内部的纤芯进行传输。
光信号的传播速度非常快，几乎
接近光的速度，
光纤通信具有高带宽和高传输速度的特点。
光纤通信的原理主要包括以下几个环节：
1. 光源：光纤通信系统中的光源一般采用激光器或发光二
极管，用于产生光信号。
2. 调制器：光源发出的光信号需要进行调制，以携带信息。
常用的调制技术有直接调制和外调制两种。
3. 光纤传输：光信号经过调制后，通过光纤的内部纤芯传输。
光纤的纤芯一般是由折射率较高的材料制成，可以使
光信号在内部进行全反射，从而保持信号的传输。
4. 接收器：接收器负责接收传输过来的光信号，并将其转
换成电信号。
接收器中常用的组件是光电探测器，可以将
光信号转换成电压信号。
5. 解调器：解调器将接收到的电信号进行解调，还原出原
始的信息信号。
1
光纤通信原理基于光的特性和光纤的传输特点，通过光信号的调制、传输和解调过程，实现了远距离高速的信息传输。
光纤通信的优势在于它能够
传输大量的数据，并且在信号传输过程中几乎没有损耗。
光纤通信已经广泛用于
、互联网和电视等领域。
2。
光纤光缆基本知识
光纤和光缆基础知识光纤光缆基本知识一、光纤通信及发展史1、1966年英籍华人高锟提出“光纤通信”.2、以激光为光源，经光纤为传输媒质的通信方式，叫做光纤通信.3、1983年武汉三镇使用光纤通信投入电话网中使用，标志着我国光纤通信进入使用阶段.二、光通信原理介绍及光纤通信的特点1、全反射原理：1）光从光密介质射入光疏介质。
2）入射角大于临界角。
2、光通信特点：优点：1）传输频带宽、通信容量大2) 中继距离远、损耗低3）抗电磁能力强、无串话4）重量轻5）资源丰富6）抗化学腐蚀、柔软可绕缺点：1）强度不如金属2）连接比较困难3）分路耦合不变4）弯曲半径不宜太小5）传输能量比较困难三、光纤通信系统的组成光发送光传输光接收光端机四、光纤简介1、光纤的结构：由纤芯、包层、涂覆层组成2、光纤分类：1）按材料组成分：玻璃光纤、塑料光纤2）按传输模式分：单模光纤、多模光纤单模光纤G652 折射率：1310nm 1.4677 1550nm 1.4682G655 折射率：1550nm 1.4690多模光纤芯径62.5um A1b 折射率：850nm 1.496 1300nm 1.487芯径50um A1a 折射率：850nm 1.482 1300nm 1.4773、常用光纤的主要技术特性及部分指标介绍指标的介绍：1)衰减：光在光纤中传输时能量的损耗2)色散：光脉冲在光纤中传输时脉冲的展宽3)偏振模色散：基模可分解成两个垂直相交的偏振模，光脉冲在光纤中传输时现两个垂直的偏振模间的时延差4)光纤几何参数：包层直径、涂层直径、光纤不圆度同心度误差：芯/包层<1um 涂覆层/包层<12um不圆度=长轴直径-短轴直径/标准值4、模场直径：基模光斑的大小标准：9.2+0.4um模：光在光纤中的传输方式（单模、多模）纤芯直径：8.3um5、截止波长：保证光纤以基模传输的最小波长（G652 1100-1330nm）常用光纤的主要技术特性G652 衰减 1310nm≤0.36dB/km 1550nm≤0.22dB/km模场直径 1310nm 9.3+0.5um 1550nm 10.5+0.8um包层直径 125+1.0um包层不圆度≤02%模场/包层同心度误差≤1um涂层直径 245+5um涂层不圆度 /涂层与包层同心度误差 <12um截止波长 1100nm≤λc≤1330nm零色散波长 1300nm-1324nm零色散斜率≤0.093Ps/nm2.km1288-1339nm波长范围内色散系数≤3.5 Ps/nm.km1271-1360nm波长范围内色散系数≤5.3 Ps/nm.km1550nm波长范围内色散系数≤17 Ps/nm.km衰减不连续性—--在1310nm或1550nm处均没有大于0.01dB的不连续点，实际一般控制≤0.03dB.衰减不均匀性----在光纤后向散射曲线上，任意500米长度上的实测衰减值与全长平均每500米的衰减值之差的最坏值应≤0.05dB.外观检查----排丝整齐，颜色鲜明涂覆层牢固光洁，不脱皮.G655 (康宁LEAF、朗讯真波、长飞大保实)康宁 LEAF ：衰减： 1550nm ≤ 0.22dB/km模场直径（MFD）：9.5±0.6um截止波长(λcc) 1470nm色散：1530-1565nm 2.0-6.0 PS/nm.km1565-1625nm 4.5-11.2 PS/nm.km零色散斜率≤0.1Ps/nm2.kmPMD ≤0.1PS/km1/2朗讯真波：衰减：1550nm≤ 0.22dB/km模场直径（MFD）：9.4±0.6um截止波长(λcc) 1260nm色散：1530-1565nm 2.0-6.0 PS/nm.km1565-1625nm 4.0-8.6 PS/nm.km零色散斜率≤0.05Ps/nm2.kmPMD ≤0.5PS/km1/2光缆的简单介绍1、缆的分类按光纤类别分：单模光纤光缆、多模光纤光缆按缆芯结构分：中心束管式、层绞式、骨架式层绞式把松套光纤绕在中心加强件周围绞合而构成。
光纤什么原理

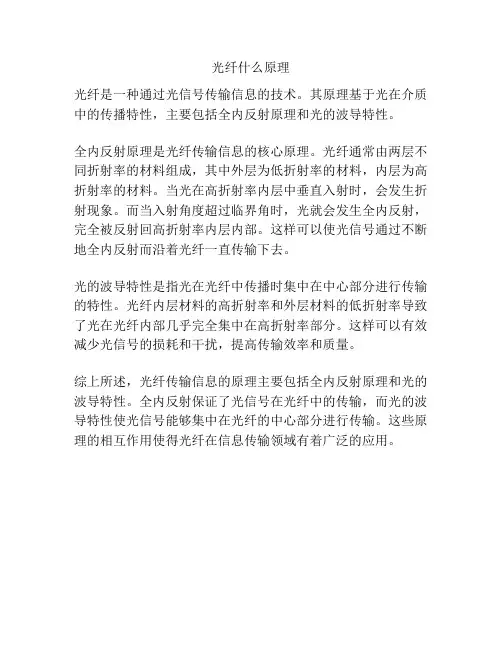

光纤什么原理
光纤是一种通过光信号传输信息的技术。
其原理基于光在介质中的传播特性，主要包括全内反射原理和光的波导特性。
全内反射原理是光纤传输信息的核心原理。
光纤通常由两层不同折射率的材料组成，其中外层为低折射率的材料，内层为高折射率的材料。
当光在高折射率内层中垂直入射时，会发生折射现象。
而当入射角度超过临界角时，光就会发生全内反射，完全被反射回高折射率内层内部。
这样可以使光信号通过不断地全内反射而沿着光纤一直传输下去。
光的波导特性是指光在光纤中传播时集中在中心部分进行传输的特性。
光纤内层材料的高折射率和外层材料的低折射率导致了光在光纤内部几乎完全集中在高折射率部分。
这样可以有效减少光信号的损耗和干扰，提高传输效率和质量。
综上所述，光纤传输信息的原理主要包括全内反射原理和光的波导特性。
全内反射保证了光信号在光纤中的传输，而光的波导特性使光信号能够集中在光纤的中心部分进行传输。
这些原理的相互作用使得光纤在信息传输领域有着广泛的应用。
光纤工作原理
光纤工作原理
光纤是一种利用光的传输特性进行信息传输的高速通信线路。
其工作原理是基于光的全内反射原理。
光纤由内芯、包层和包覆组成。
内芯是光信号的传输介质，由高折射率的玻璃或塑料材料制成。
包层包裹在内芯的外部，由低折射率材料制成，用于保护和维持光信号的传播。
包覆是外层保护层，一般由塑料材料制成，用于保护光纤免受外界损伤。
光纤的工作原理是利用光的全内反射。
当光信号从光纤的一端入射时，由于包层的折射率较低，光信号会在内芯和包层之间形成一个边界。
当光线以小于临界角的角度射入边界时，光会被全内反射，完全保持在内芯中传播。
这使得光信号可以沿着光纤的长度传输，而不会损失信号强度。
为了保持光信号的传输质量，光纤通常采用单模或多模结构。
在单模光纤中，只有一束模式的光可以在内芯中传播，由于传播路径唯一，可以实现高速和长距离的传输。
而多模光纤中，光信号可以以多个模式传播，由于存在不同路径的传播，一般用于较短距离和低速的传输。
光纤的优点主要包括高速传输、大容量、低延迟和抗电磁干扰等。
它已广泛应用于通信、数据传输、医疗设备和工业控制等领域，成为现代高速通信的重要基础。
关于光纤的知识点总结
关于光纤的知识点总结光纤的基本结构包括纤芯、包层和包覆层。
纤芯是光信号传输的主要部分，包层是用来保护纤芯并起到光波导的作用，包覆层则是用来保护光纤整体并增强其机械性能。
光纤的基本工作原理是利用全反射来限制光信号在纤芯内传输，并且减少光信号的衰减。
光纤的优点主要有带宽大、传输速度快、信号衰减小、抗干扰性强等。
这些优点使得光纤在通信领域得到广泛应用，如长距离通信、高速宽带接入、光纤传感等。
此外，光纤还被广泛应用于医疗和工业领域，如光纤内窥镜、光谱分析和激光焊接等。
在光纤通信领域，光纤传输系统主要包括光源、光纤、检测器和探测器等组件。
其中，光源主要用于产生光信号，光纤用于传输光信号，检测器用于接收和解码光信号，探测器用于监测光纤系统的工作状态。
光纤传输系统通过这些组件的相互配合，可以实现高速、稳定、安全的光信号传输。
光纤的制造工艺主要包括拉制法、浸镀法和溅射法等。
拉制法是最常用的光纤制造工艺，其主要过程包括预制棒制备、预拉制备、拉制和收线，并通过这一系列工艺流程，可以制备出高质量的光纤。
而浸镀法主要是利用光纤预拉制备的玻璃棒浸入气相腔中，通过化学反应得到光纤。
溅射法是一种将材料溅射到基片上的制备方法，通过控制溅射材料和基片的相对位置和温度，可以得到所需的光纤材料。
光纤的性能主要包括传输损耗、带宽、波长、色散和非线性等。
传输损耗是光信号在光纤中传输过程中损失的光功率，带宽是光纤支持的频率范围，波长是光信号的波长范围，色散是光信号在光纤中传输过程中频率的扩散，非线性是光信号在高功率或长距离传输过程中的非线性效应。
通过对这些性能的研究和优化，可以提高光纤的传输效率和性能稳定性。
光纤的发展趋势主要包括高带宽、长距离传输、低成本和多功能化等。
随着通信需求的增加，对光纤传输系统的带宽和距离要求也越来越高，因此未来光纤的应用将更加趋向于高速、稳定和长距禿传输。
而随着光纤制造技术的不断发展，光纤制造成本将会降低，使光纤技术的普及更加便宜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤的特点及其原理介绍
光纤的特点
(1)通信容量大、传输距离远;一根光纤的潜在带宽可达20THz。
采用这样的带宽，只需一秒钟左右，即可将人类古今中外全部文字资料传送完毕。
目前
400Gbit/s系统已经投入商业使用。
光纤的损耗极低，在光波长为1.55μm附近，石英光纤损耗可低于0.2dB/km，这比目前任何传输媒质的损耗都低。
因此，无中继传输距离可达几十、甚至上百公里。
(2)信号串扰小、保密性能好;
(3)抗电磁干扰、传输质量佳,电通信不能解决各种电磁干扰问题，唯有光纤通信不受各种电磁干扰。
(4)光纤尺寸小、重量轻,便于敷设和运输;
(5)材料来源丰富,环境保护好，有利于节约有色金属铜。
(6)无辐射,难于窃听,因为光纤传输的光波不能跑出光纤以外。
(7)光缆适应性强,寿命长。
(8)质地脆，机械强度差。
(9)光纤的切断和接续需要一定的工具、设备和技术。
(10)分路、耦合不灵活。
(11)光纤光缆的弯曲半径不能过小(>20cm)
(12)有供电困难问题。
利用光波在光导纤维中传输信息的通信方式.由于激光具有高方向性、高相干性、高单色性等显著优点，光纤通信中的光波主要是激光，所以又叫做激光-光纤通信.
光纤的结构原理
光导纤维是由两层折射率不同的玻璃组成。
内层为光内芯，直径在几微米至几十微米，外层的直径0.1～0.2mm。
一般内芯玻璃的折射率比外层玻璃大1%。
根据光的折射和全反射原理,当光线射到内芯和外层界面的角度大于产生全反射的临界角时，光线透不过界面，全部反射。
光纤的传输优点
直到1960年，美国科学家Maiman发明了世界上第一台激光器后，为光通讯提供了良好的光源。
随后二十多年，人们对光传输介质进行了攻关，终于制成了低损耗光纤，从而奠定了光通讯的基石。
从此，光通讯进入了飞速发展的阶段。
光纤传输有许多突出的优点：
频带宽
频带的宽窄代表传输容量的大小。
载波的频率越高，可以传输信号的频带宽度就越大。
在VHF频段，载波频率为48.5MHz～300Mhz。
带宽约250MHz，只能传输27套电视和几十套调频广播。
可见光的频率达100000GHz，比VHF频段高出一百多万倍。
尽管由于光纤对不同频率的光有不同的损耗，使频带宽度受到影响，但在最低损耗区的频带宽度也可达30000GHz。
目前单个光源的带宽只占了其中很小的一部分(多模光纤的频带约几百兆赫，好的单模光纤可达10GHz以上)，采用先进的相干光通信可以在30000GHz范围内安排2000个光载波，进行波分复用，可以容纳上百万个频道。
损耗低
在同轴电缆组成的系统中，最好的电缆在传输800MHz信号时，每公里的损耗都在40dB以上。
相比之下，光导纤维的损耗则要小得多，传输1.31um的.光，每公里损耗在0.35dB以下若传输1.55um的光，每公里损耗更小，可达0.2dB 以下。
这就比同轴电缆的功率损耗要小一亿倍，使其能传输的距离要远得多。
此外，光纤传输损耗还有两个特点，一是在全部有线电视频道内具有相同的损耗，不需要像电缆干线那样必须引入均衡器进行均衡;二是其损耗几乎不随温度而变，不用担心因环境温度变化而造成干线电平的波动。
重量轻
因为光纤非常细，单模光纤芯线直径一般为4um～10um，外径也只有
125um，加上防水层、加强筋、护套等，用4～48根光纤组成的光缆直径还不到
13mm，比标准同轴电缆的直径47mm要小得多，加上光纤是玻璃纤维，比重小，使它具有直径小、重量轻的特点，安装十分方便。
抗干扰能力强
因为光纤的基本成分是石英，只传光，不导电，不受电磁场的作用，在其中传输的光信号不受电磁场的影响，故光纤传输对电磁干扰、工业干扰有很强的抵御能力。
也正因为如此，在光纤中传输的信号不易被窃听，因而利于保密。
保真度高
因为光纤传输一般不需要中继放大，不会因为放大引入新的非线性失真。
只要激光器的线性好，就可高保真地传输电视信号。
实际测试表明，好的调幅光纤系统的载波组合三次差拍比C/CTB在70dB以上，交调指标cM也在60dB以上，远高于一般电缆干线系统的非线性失真指标。
工作性能可靠
我们知道，一个系统的可靠性与组成该系统的设备数量有关。
设备越多，发生故障的机会越大。
因为光纤系统包含的设备数量少(不像电缆系统那样需要几十个放大器)，可靠性自然也就高，加上光纤设备的寿命都很长，无故障工作时间达50万～75万小时，其中寿命最短的是光发射机中的激光器，最低寿命也在10万小时以上。
故一个设计良好、正确安装调试的光纤系统的工作性能是非常可靠的。
成本不断下降
目前，有人提出了新摩尔定律，也叫做光学定律(Optical Law)。
该定律指出，光纤传输信息的带宽，每6个月增加1倍，而价格降低1倍。
光通信技术的发展，为Internet宽带技术的发展奠定了非常好的基础。
这就为大型有线电视系统采用光纤传输方式扫清了最后一个障碍。
由于制作光纤的材料(石英)来源十分丰富，随着技术的进步，成本还会进一步降低;而电缆所需的铜原料有限，价格会越来越高。
显然，今后光纤传输将占绝对优势，成为建立全省、以至全国有线电视网的最主要传输手段。
