附录c保温板材与基层的拉伸粘结强度现场拉拔试验方法
绿色建筑保温材料粘贴面积比剥离检验方法、保温板材与基层的拉伸粘结强度现场拉拔试验方法

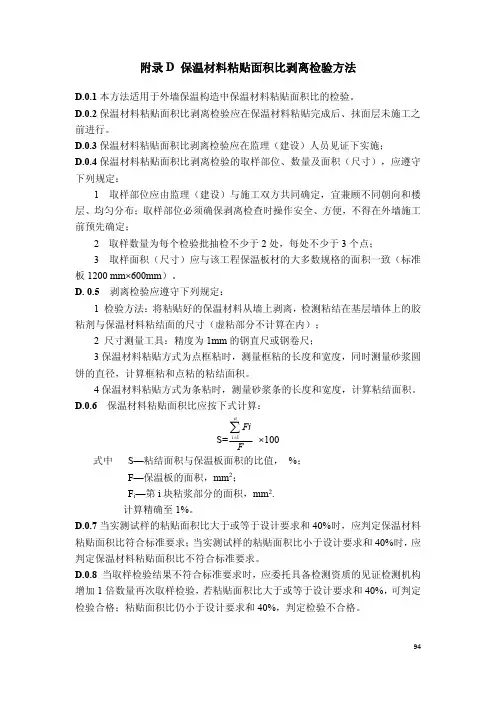

附录D 保温材料粘贴面积比剥离检验方法D.0.1本方法适用于外墙保温构造中保温材料粘贴面积比的检验。
D.0.2保温材料粘贴面积比剥离检验应在保温材料粘贴完成后、抹面层未施工之前进行。
D.0.3保温材料粘贴面积比剥离检验应在监理（建设）人员见证下实施；D.0.4保温材料粘贴面积比剥离检验的取样部位、数量及面积（尺寸），应遵守下列规定：1取样部位应由监理（建设）与施工双方共同确定，宜兼顾不同朝向和楼层、均匀分布；取样部位必须确保剥离检查时操作安全、方便，不得在外墙施工前预先确定；2取样数量为每个检验批抽检不少于2处，每处不少于3个点；3取样面积（尺寸）应与该工程保温板材的大多数规格的面积一致（标准板1200mm×600mm ）。
D.0.5剥离检验应遵守下列规定：1检验方法：将粘贴好的保温材料从墙上剥离，检测粘结在基层墙体上的胶粘剂与保温材料粘结面的尺寸（虚粘部分不计算在内）；2尺寸测量工具：精度为1mm 的钢直尺或钢卷尺；3保温材料粘贴方式为点框粘时，测量框粘的长度和宽度，同时测量砂浆圆饼的直径，计算框粘和点粘的粘结面积。
4保温材料粘贴方式为条粘时，测量砂浆条的长度和宽度，计算粘结面积。
D.0.6保温材料粘贴面积比应按下式计算：S=FFi n i ∑=1×100式中S—粘结面积与保温板面积的比值，%；F—保温板的面积，mm 2；F i —第i 块粘浆部分的面积，mm 2.计算精确至1%。
D.0.7当实测试样的粘贴面积比大于或等于设计要求和40%时，应判定保温材料粘贴面积比符合标准要求；当实测试样的粘贴面积比小于设计要求和40%时，应判定保温材料粘贴面积比不符合标准要求。
D.0.8当取样检验结果不符合标准要求时，应委托具备检测资质的见证检测机构增加1倍数量再次取样检验，若粘贴面积比大于或等于设计要求和40%，可判定检验合格；粘贴面积比仍小于设计要求和40%，判定检验不合格。
附录E保温板材与基层的拉伸粘结强度现场拉拔试验方法E.1一般规定E.1.1.本方法适用于外墙保温中保温层与粘结砂浆、粘结砂浆与基层墙体之间的粘结强度检验。

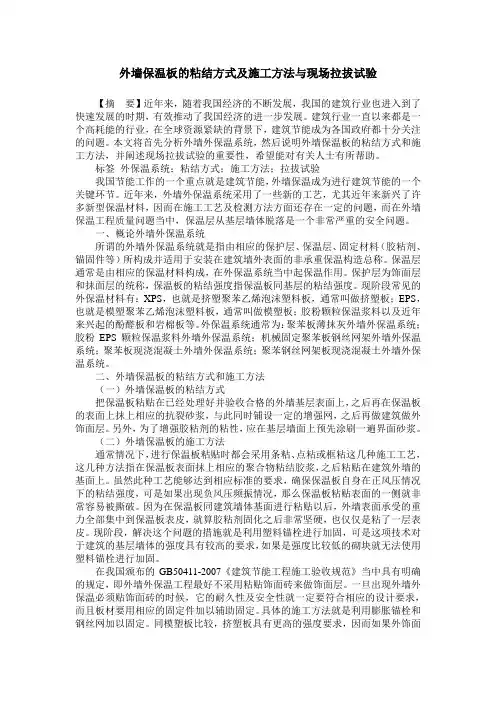

外墙保温板的粘结方式及施工方法与现场拉拔试验
外墙保温板的粘结方式及施工方法与现场拉拔试验【摘要】近年来，随着我国经济的不断发展，我国的建筑行业也进入到了快速发展的时期，有效推动了我国经济的进一步发展。
建筑行业一直以来都是一个高耗能的行业，在全球资源紧缺的背景下，建筑节能成为各国政府都十分关注的问题。
本文将首先分析外墙外保温系统，然后说明外墙保温板的粘结方式和施工方法，并阐述现场拉拔试验的重要性，希望能对有关人士有所帮助。
标签外保温系统；粘结方式；施工方法；拉拔试验我国节能工作的一个重点就是建筑节能，外墙保温成为进行建筑节能的一个关键环节。
近年来，外墙外保温系统采用了一些新的工艺，尤其近年来新兴了许多新型保温材料，因而在施工工艺及检测方法方面还存在一定的问题，而在外墙保温工程质量问题当中，保温层从基层墙体脱落是一个非常严重的安全问题。
一、概论外墙外保温系统所谓的外墙外保温系统就是指由相应的保护层、保温层、固定材料（胶粘剂、锚固件等）所构成并适用于安装在建筑墙外表面的非承重保温构造总称。
保温层通常是由相应的保温材料构成，在外保温系统当中起保温作用。
保护层为饰面层和抹面层的统称，保温板的粘结强度指保温板同基层的粘结强度。
现阶段常见的外保温材料有：XPS，也就是挤塑聚苯乙烯泡沫塑料板，通常叫做挤塑板；EPS，也就是模塑聚苯乙烯泡沫塑料板，通常叫做模塑板；胶粉颗粒保温浆料以及近年来兴起的酚醛板和岩棉板等。
外保温系统通常为：聚苯板薄抹灰外墙外保温系统；胶粉EPS颗粒保温浆料外墙外保温系统；机械固定聚苯板钢丝网架外墙外保温系统；聚苯板现浇混凝土外墙外保温系统；聚苯钢丝网架板现浇混凝土外墙外保温系统。
二、外墙保温板的粘结方式和施工方法（一）外墙保温板的粘结方式把保温板粘贴在已经处理好并验收合格的外墙基层表面上，之后再在保温板的表面上抹上相应的抗裂砂浆，与此同时铺设一定的增强网，之后再做建筑做外饰面层。
另外，为了增强胶粘剂的粘性，应在基层墙面上预先涂刷一遍界面砂浆。

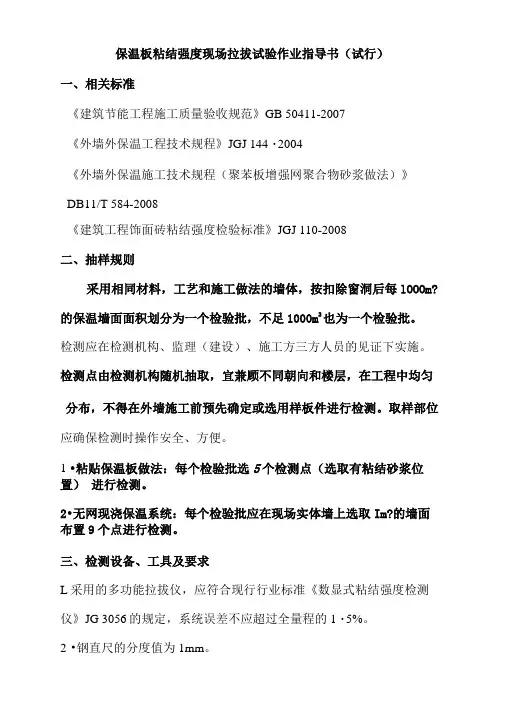

保温板粘结强度现场拉拔试验作业指导书(试行).doc
保温板粘结强度现场拉拔试验作业指导书（试行）一、相关标准《建筑节能工程施工质量验收规范》GB 50411-2007《外墙外保温工程技术规程》JGJ 144・2004《外墙外保温施工技术规程（聚苯板增强网聚合物砂浆做法）》DB11/T 584-2008《建筑工程饰面砖粘结强度检验标准》JGJ 110-2008二、抽样规则采用相同材料，工艺和施工做法的墙体，按扣除窗洞后每lOOOm? 的保温墙面面积划分为一个检验批，不足1000m2也为一个检验批。
检测应在检测机构、监理（建设）、施工方三方人员的见证下实施。
检测点由检测机构随机抽取，宜兼顾不同朝向和楼层，在工程中均匀分布，不得在外墙施工前预先确定或选用样板件进行检测。
取样部位应确保检测时操作安全、方便。
1•粘贴保温板做法：每个检验批选5个检测点（选取有粘结砂浆位置）进行检测。
2•无网现浇保温系统：每个检验批应在现场实体墙上选取Im?的墙面布置9个点进行检测。
三、检测设备、工具及要求L采用的多功能拉拔仪，应符合现行行业标准《数显式粘结强度检测仪》JG 3056的规定，系统误差不应超过全量程的1・5%。
2•钢直尺的分度值为1mm。
3•钢标准块:粘贴保温板做法使用尺寸为95mmx45mmx （6〜8）mm的钢标准块，对于保温板与基体间粘接砂浆面积较小的情况可采用40mmx40mmx （6〜8）mm钢标准块；无网现浇保温系统使用尺寸为lOOmmxlOOmm钢标准块。
4•辅助工具及材料:胶粘剂（不与保温板发生化学反应）、胶带、切割锯、U型卡、钢制垫板（与拉拔仪相适应的环形钢垫板，垫板受力后不应发生变形）。
四、检测步燮1 •粘贴保温板做法粘接强度的检测（1）粘贴标准块%1在现场施工人员的配合下，确定保温板材的粘结方法和粘结点位的分布，尽量使标准块贴于粘结砂浆处，可采用探针探测等方式确定粘结砂浆位置，必要吋可在局部破损保温板进行验证。
%1将标准块粘贴范围内的保温板材外表面污渍清除并保持干燥, 当保温层有抹面层时应清除。
要求 天后保温板粘结强度现场拉拔试验作业指导书
钢制垫：采用与拉拔仪相适应的环形钢垫板，垫板受力后不应发生 变形。 四、检测步骤 1.在选定的检验批范围内，选取的检验试件位置距离基体边缘不宜小 于 150mm
④在胶粘剂固化过程中，不得受到任何扰动，待其固化后再进行试 验。 （2）测量粘结强度
使用切割锯沿标准块边缘切割保温板材试样，断缝应从试样表面
垂直切割至粘结砂浆或基体表面，且试件四周不得与原保温板有连接。 在此过程中应注意尽量不扰动钢标准块。
将拉力杆与标准块垂直连接固定，安装多功能拉拔仪，在拉拔仪 支腿下放置垫板，调整仪器使拉力方向与标准块垂直。调整仪器活塞升 出 2mm 左右，将数字显示器调零，再拧紧拉力杆螺母。
匀速摇转拉拔仪手柄进行加载，直至试样破坏，记录数字显示器 的峰值和破坏状态，峰值即为该试样的粘结力值，精确与 0.01KN。记 录试破坏形式。
④在每个完成拉拔试验的试样上标记试样序号，使钢直尺测量试样 断开面每对切割边的中部长度（精确到 1mm）作为试样断面边第长， 用于计算该试样的断面面积。
⑤对于使用复合酚醛保温板、泡沫混凝土保温板、喷涂聚氨酯保温 材料等拉伸粘结强度较低的保温材料，可先使用切割锯或锯齿刀按照标 准块尺寸进行切割，然后在切割后的保温板上粘贴钢标准块。粘贴时， 胶粘剂可使用黏度较低的粘结胶。 2.无网现浇保温系统的检测 （1）依据 JGJ144-2004 标准，无网现浇保温系统现场粘结强度试验应 在现场实体上的混凝土浇筑养护 28d 后进行，应采用尺寸为 100mm×100mm 的钢标准块，9 个检测点布置如下图所示。
DB11/T 584-2008 《混凝土结构后锚固技术规程》JGJ 145-2004 二、抽样规则 1.采用相同材料，工艺和施工做法的墙体，按扣除窗洞后每 1000 ㎡ 的保温墙面面积划分为一个检验批，不足 1000 ㎡也为一个检验批。 2.检测应在检测机构、监理（建设）、施工方三方人员在见证下实施。 检测点兼顾不同朝向和楼层，在工程中均匀分布，每个检验批随机选取 3 个后置锚固件进行检测。取样部位应确保检测时操作安全、方便。 三、检测设备、工具及要求 1.采用的多功能拉拔仪，应符合现行行业标准《数显式粘结强度检测仪》 JG 3056 的规定，系统误差不应超过全量程的 1.5％。 2.辅助工具：

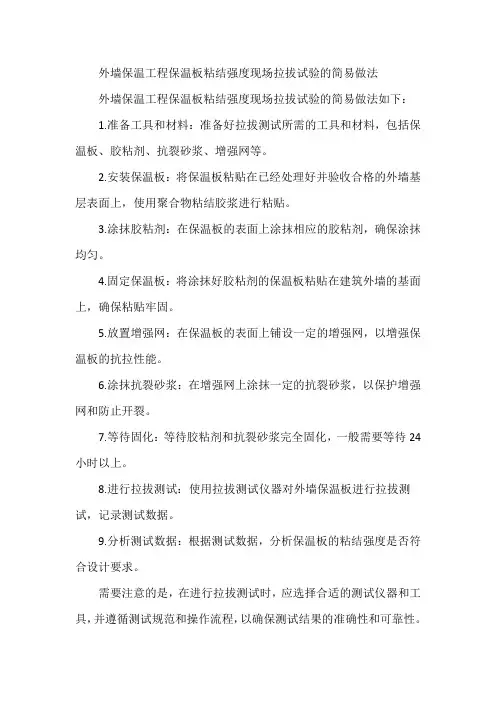

外墙保温工程保温板粘结强度现场拉拔试验的简易做法
外墙保温工程保温板粘结强度现场拉拔试验的简易做法
外墙保温工程保温板粘结强度现场拉拔试验的简易做法如下：
1.准备工具和材料：准备好拉拔测试所需的工具和材料，包括保温板、胶粘剂、抗裂砂浆、增强网等。
2.安装保温板：将保温板粘贴在已经处理好并验收合格的外墙基层表面上，使用聚合物粘结胶浆进行粘贴。
3.涂抹胶粘剂：在保温板的表面上涂抹相应的胶粘剂，确保涂抹均匀。
4.固定保温板：将涂抹好胶粘剂的保温板粘贴在建筑外墙的基面上，确保粘贴牢固。
5.放置增强网：在保温板的表面上铺设一定的增强网，以增强保温板的抗拉性能。
6.涂抹抗裂砂浆：在增强网上涂抹一定的抗裂砂浆，以保护增强网和防止开裂。
7.等待固化：等待胶粘剂和抗裂砂浆完全固化，一般需要等待24小时以上。
8.进行拉拔测试：使用拉拔测试仪器对外墙保温板进行拉拔测试，记录测试数据。
9.分析测试数据：根据测试数据，分析保温板的粘结强度是否符合设计要求。
需要注意的是，在进行拉拔测试时，应选择合适的测试仪器和工具，并遵循测试规范和操作流程，以确保测试结果的准确性和可靠性。
同时，在进行外墙保温工程施工时，应严格控制施工质量和安全，确保工程质量和安全符合相关标准和规范要求。
外墙保温工程保温板粘结强度现场拉拔试验的简易做法
２ 方 法 设 计
保 温板 粘结 强度 现场 拉 拔试 验参 照 Ｊ Ｇ Ｊ １ ０ —
很 难 发挥 有效 的作 用
从 目前 的 实际情 况 来看 。 第一 ， 材 料方 面 ． 目前
２ ０ ０ ８ ＜ ＜ 建筑 工 程饰 面砖 粘 结 强度 检 验标 准 》 ， 需 要 用
到粘 结 强 度 检 测 仪 、 标准块 、 粘剂 、 胶带 、 切 割 工
２ ０ １ ４ ． １ ０墙材革新与建筑节能 ５３
建 筑 节 能
Ｂｕ ｉ ｌ ｄ ｉ ｎ ｇ Ｅｎ ｅ ｒ ｇ ｙ Ｓ ａ ｖ ｉ ｎ ｇ
０
可 以简 单 制 作 简 易 的 拉 拔 工 具 ， 完 成 拉 拔 。具 体
方法如下 ： ２ ． １ 标准 块 的制作
后 验 收 方 式 这 在 实 际操 作 中会 引起 一 系列 的 问 易 整 改
题， 如果 施 工完 成后 做 拉拔 试 验 。 出现 拉拔 不 合 格 。
处理 起来 会使 各方 都很 被 动 而验 收 规范 中提 出 的
常规 检 验方 法 “ 观察 、 手 扳 检查 ” 在 实 际质 量控 制 中
苯 乙烯 泡 沫板 和挤 塑 聚苯 乙烯 泡 沫板 ． 在施 工 中对 结质 量起 到保 证 作用 。但是 ． 保 温 板材 粘 结强 度 拉
保 温板 材 的粘 结 大都 采用 聚合 物粘 结 砂 浆 ． 行业 通 拔 试 验 又不 能 时时委 托 试验 室进 行 ． 因为会 产 生 相
用 的方 法是 粘 锚结 合 ． 以粘为 主 对 保温 板 材 与基 关 的试 验 费 用 ． 这 是谁 也 不 愿 意 接受 的 ． 而 购 买 专
的粘 结 强 度 ．因 此 拉 拔 试 验 应 成 为 粘 结 质 量 控 制 的 Ｅ ｌ 常 控 制 措 施 。通 过对 拉 拔 试 验 原 理 的 分
浅谈保温板材与基层的粘结强度现场拉拔试验
该验收规范 的提出，使得 我 国我国建筑节能工 程 检 测 环 节 的工 作 内容 得 到 了进 一 步 完 善 ， 为 各 项
一
。Hale Waihona Puke （ ２） 根据保温板材 的粘结方法，选 择砂浆 饱满 的位 置作为检测点 ，检测 点的砂浆饱满度应 大于标
准块 面 积 的 ５ ０ ％以上 ， 检 测 点 位 置 的确 定 可 以在 查 看 图 纸 确 定 保 温 板 材 厚 度 后 先 进 行 敲 击 在 无 空 响 部
五 、 结 语
要。中央和地方政府部 门也陆续 开始 出台了一系列 同外保温系统、 建筑物保温材料等相关的规范标准 ，
《 建 筑 工 程 节 能 施 工质 量 的验 收 规 范 》 就 是 其 中 之
综上可 知，保 温板材 类外墙保温系统 已在建筑
节 能 工 程 中特 别 是 民用 建 筑 中 得 到 广 泛 应 用 ，其 施
地区最常用到的保温板材模塑聚苯 乙烯泡沫 塑料板 （ Ｅ Ｐ Ｓ板 ） 和挤塑聚苯 乙烯泡沫塑料板 （ Ｘ Ｐ Ｓ ）板等 。 保温板材的施工工序完成后 ，工 程的施 工单位和监 理单位要委托第三方检测机构对 保温 板材 与基层的
粘 结 强 度 进 行 现 场 拉 拔 试 验 检 测 。 由 于 目前 我 国 的
施 工 质 量 产 生 极 大 的影 响 。 因此 ， 笔 者 建 议 现 场 检 测 人 员 可 以使 用 现 阶 段 一 些 较 为 成 熟 的 检 测 理 论 和
必须要牢靠 粘结、粘结的防护与强度必 须要 符合建筑设计 要求 ，且 二者间的粘结强度必须要 通过现场 拉拔试验 ，以 上就是这 一标准规范 中的重要 内容。对 此，本文主要就保 温板材 与基层的粘结强度现场拉拔 试验进行了详细 的探索 与研 究，可供 同行工作人员参考与借鉴。
建筑外墙基层与保温材料粘结强度的施工现场拉拔检测分析
建筑外墙基层与保温材料粘结强度的施工现场拉拔检测分析摘要：文章主要研究建筑外墙基层和保温板材之间粘结强度现场拉拔检测工作，包括前期准备工作、所需设备材料、现场拉拔检测处理难点、现场拉拔检测对策以及注意事项，希望能给相关人士提供有效参考。
关键词：建筑外墙；保温材料；粘结强度；施工现场；拉拔检测引言：在现代化发展背景下，节能环保逐渐受到了人们的广泛关注，人们对于社会可持续发展的重视程度也不断提升，建筑工程属于社会中能耗较大的一种产业，为此国家相关管理机构也专门针对建筑产业发展推出一系列节能建设法规，能够确保企业顺利开展各项节能工作。
对于建筑外墙和保温材料之间粘结强度需要通过现场拉拔进行质量检测，最终检测结果可以为外墙竣工验收提供有效参考。
1.现场拉拔检测前期准备工作1.准备工作在针对建筑墙体和保温材料之间的粘结强度实施质量检测中，需要率先明确目标检测部位是否达到要求的养护要求期限，是否满足粘结材料规定时间。
粘结质量检测工作需要在监理单位、检测机构以及施工单位三种参与方共同见证下有序落实，对应取样位置还需要通过施工建设单位以及建设监理单位之间进行协商决定，适合选择其中的代表性位置，能够进一步优化检验工作过程中，还可以同时顾及建筑楼层以及朝向问题，确保进行均匀设置。
均匀采取测试点，通过施工单位和监理单位通过随机抽样确定各个测试检验点，兼顾不同楼层、朝向问题，均匀选择，保证取样位置的便利性和安全性[1]。
1.设备材料在现场拉拔检测中需要应用以下设备仪器，按照当下行业标准要求选择粘结强度检测装置，数显强度检测装置最低分辨率是0.01KN。
所选自动以可以自动维持峰值状态。
分度值是1毫米的钢直尺；选择型号为95×45×6毫米的标准块，因为某些保温板材在施工中主要选择点粘法进行处理，切割中无法确保各个部位保温材料和基层全部满粘粘结砂浆。
为此可以结合现实状况按照不同适用标准进行合理选择。
粘结强度相关检测设备的安装工作以及测试工程需要严格按照行业标准的强度检验标准实施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附录C保温板材与基层的拉伸粘结强度现场拉拔试验方法
C.1一般规定
C.1.1.本方法适用于外墙保温中保温层与粘结砂浆、粘结砂浆与基层墙体之间的粘结强度检验。
C.1.2.检测应在保温层养护时间达到粘结材料要求的龄期后，下道工序施工前进行。
C.1.3.检测应在检测机构、监理（建设）、施工方三方人员的见证下实施。
C.1.4.建筑外墙面积每1000㎡为一个检验批，每批取5个测试点。
取样部位应由监理（建设）与施工双方共同确定，宜兼顾不同朝向和楼层、均匀分布；取样部位必须确保粘结强度检验时操作安全、方便，不得在外墙施工前预先确定。
C.2仪器设备
C.2.1.采用的粘结强度检测仪，应符合现行行业标准《数显式粘接强度检测仪》JG3056的规定。
C.2.2.钢直尺的分度值应为1mm。
C.2.3.标准块按长、宽、厚的尺寸为40mm×40mm×6mm或45㎜×95㎜×6㎜的钢材制作标准试件。
C.2.4.辅助工具及材料：
1.手持式切割锯；
2.粘结标准块与试样粘结剂强度大于1.0MPa；
3.直径φ3mm的铁丝。
C.3试验方法
C.3.1.保温层与粘结砂浆之间粘接强度检验：
1清除抹面层，露出保温层，将标准块用胶粘剂固定于保温层上（选择满粘处），标准块粘贴后应及时固定（可制成U型卡）；
2胶粘剂达到粘结强度要求后，用手锯将保温层切割至粘结砂浆表面，试样切割长度和宽度应与标准块相同。
3粘结强度检验仪器安装和测试程序应按现行行业标准JGJ110《建筑工程
饰面砖粘结强度检验标准》规定进行。
C.3.2.粘结砂浆与基层墙体之间的粘接强度检验：
1 清除保温层，露出粘结砂浆，用切割锯按标准块长度、宽度切割粘结砂浆至基层墙体；
2 标准块用胶粘剂固定在粘结砂浆试块上，待胶粘剂满足粘结强度要求后按现行行业标准JGJ110《建筑工程饰面砖粘结强度检验标准》规定进行粘结强度检验。
C.4粘结强度计算
C.4.1试样粘结强度应按下式计算：
3=10×i i S X i R
式中 i R ——第i 个试样粘结强度（MPa ），精确到0.1 MPa ；
i X ——第i 个试样粘结力（kN ）, 精确到0.01 kN ；
i S ——第i 个试样断面面积（mm 2），精确到1 mm 2。
∑51=51=i R R i m
式中
m R ——每组试样平均粘结强度（MPa ），精确到0.1 MPa 。
