电力及通信管道专项施工技术交底

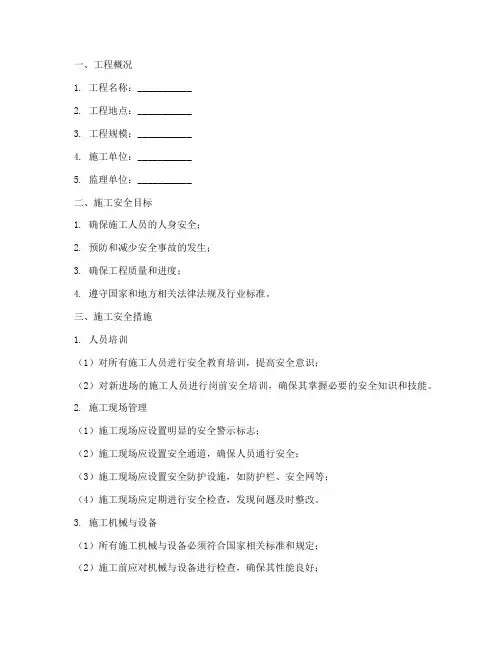

通信管道工程安全技术交底模板
一、工程概况1. 工程名称：___________2. 工程地点：___________3. 工程规模：___________4. 施工单位：___________5. 监理单位：___________二、施工安全目标1. 确保施工人员的人身安全；2. 预防和减少安全事故的发生；3. 确保工程质量和进度；4. 遵守国家和地方相关法律法规及行业标准。
三、施工安全措施1. 人员培训（1）对所有施工人员进行安全教育培训，提高安全意识；（2）对新进场的施工人员进行岗前安全培训，确保其掌握必要的安全知识和技能。
2. 施工现场管理（1）施工现场应设置明显的安全警示标志；（2）施工现场应设置安全通道，确保人员通行安全；（3）施工现场应设置安全防护设施，如防护栏、安全网等；（4）施工现场应定期进行安全检查，发现问题及时整改。
3. 施工机械与设备（1）所有施工机械与设备必须符合国家相关标准和规定；（2）施工前应对机械与设备进行检查，确保其性能良好；（3）施工过程中，操作人员应严格按照操作规程进行操作；（4）机械与设备使用完毕后，应及时进行保养和维护。
4. 施工材料（1）施工材料应按照设计要求选用，确保质量；（2）施工材料进场前应进行验收，确保符合质量标准；（3）施工材料应存放整齐，避免杂乱无章。
5. 施工环境（1）施工现场应保持整洁，及时清理垃圾；（2）施工现场应做好排水、防滑、防坠落等工作；（3）施工现场应设置消防设施，并定期进行检查和维护。
四、具体施工安全措施1. 管道开挖（1）开挖前，应了解地下管线情况，避免开挖过程中损坏地下管线；（2）开挖过程中，应随时关注边坡稳定性，防止塌方；（3）开挖后，应及时回填，确保边坡稳定。
2. 管道敷设（1）敷设前，应检查管道质量，确保符合设计要求；（2）敷设过程中，应严格按照操作规程进行，确保管道连接牢固；（3）敷设完毕后，应及时进行测试，确保管道通水、通气、通电缆等功能正常。
通信管道技术交底
（1）沟槽作业必须带好安全帽。
（2）夏天天气炎热注意防署降温。
（3）晚上加班注意临时用电安全，保证足够照明。
（4）雷雨天气注意防雷。
（5）严禁雇用高龄和童工。施。
2．管道放线
本工程通信排管放线均按检查井坐标表严格放线，检查井坐标点为主线管道轴线投影与检查井横轴线交点。
3．沟槽开挖
管线沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1:0～1.5控制（详见管道断面图），如果现场条件不允许，必须采取加支撑等措施。
对于填方地段，须在填方进行至管顶标高1.0m之上后方可开挖管道沟槽，填方应按道路路基要求进行。
6．沟槽回填
管线沟槽回填必须在混凝土及砂浆达到80%以上设计强度后方可进行。回填要求分层压实、对称均匀回填,密实度不小于90%。
回填材料采用沟槽开挖的土石方就近回填，但回填料的粒径不得大于0.1m；在道路范围内，压实度应达到道路路基密实度要求。
管区（沟槽底至管顶以上1.0m范围内）禁止采用推土机等大型机械进行回填。管顶严禁使用重锤夯实。
（4）管底两侧抹1:2.5水泥砂浆，要求作到抹严、压实、平整光滑、无欠茬、不空鼓和不漏水。
（5）塑料管的铺设方法为：将插口端第三个波纹套上橡胶圈，插入承口端在接续管另一端垫上木板用锤子（8磅左右）敲击木板，接头处橡胶圈进入承口即可。
蜂窝式PVC管的敷设及要求
（1）蜂窝式PVC管和接头在粘合前应用棉纱或干布将承口内侧、插口外侧和管孔擦拭干净，使被粘处保持清洁，无尘砂与水迹，当表面沾有油污时，应用丙酮等清洁剂擦净。
（8）管材长短的调整，可用切割的方法进行，在切割前应先量好尺寸，并画上锯断环线，切割处切口要垂直于管材轴线，且应光滑平整。

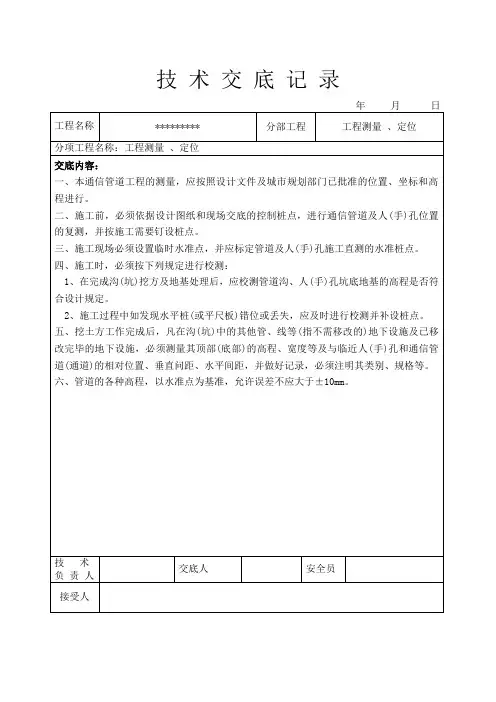

通信管道工程施工技术交底记录
技术
负 责 人
交底人
安全员
接受人
技术交底记录
年月日
工程名称
*********
分部工程
装拆模板
分项工程名称：装拆模板
交底内容：
一、通信管道工程中的混凝土基础、包封、上覆及人孔壁、盖板等，均应按设计图纸的规格要求支架模板。
二、浇筑混凝土的模板，应符合下列规定：
3、沟(坑)土质松软且其深度低于地下水位的。
4、施工现场条件所限无法采用放坡法施工而需要支撑护土板的地段，或与其他管线平行较长且相距较小的地段等。
八、施工现场堆土，应符合下列要求：
1、开凿的路面及挖出的石块等应与泥土分别堆置。
2、堆土不应紧靠碎砖或土坯墙，并应留有行人通道。
3、堆土高度不宜超过1.5m。
五、人(手)孔坑的回填土，应符合下列要求：
1、在路上的人(手)孔坑两端管道回填土，应高出路面50～l00mm。
2、靠近人(手)孔壁四周的回填土内，不应有直径大于lOOmm的砾石，碎砖等坚硬物。
3、人(手)孔坑每回填土300mm时，应夯实。
4、人(手)孔坑的回填土，严禁高出人(手)孔口圈的高程。
六、管道及人(手)孔坑夯实密实度应符合当地市政部门施工的有关规定。
三、各种承重和非承重混凝土构件模板拆除的期限，应符合设计要求。
四、浇灌混凝土模板时，应无跑浆、漏浆等现象。
技术
负 责 人
交底人
安全员
接受人
技术交底记录
年月日
工程名称
*********
分部工程
钢筋加工
分项工程名称：钢筋加工
交底内容：
电力、通信排管施工技术交底
施工技术交底记录施管表51、技术参数（1）电力排管（2）通信排管2、排管工艺流程3、排管沟槽土方开挖排管沟槽开挖深度1.5～2.7m 左右，沟槽开挖采取一次性开挖到设计高程的方法。
排管沟槽开挖长度以整井段长度控制，即一个或数个井段一次性开挖。
采取挖掘机开挖沟槽的方法，将需要利用的土方整齐地堆放于沟槽两侧，多余的土方采取挖掘机挖装土、自卸汽车运输的开挖方法。
在进行沟槽开挖时应注意以下几点：①在沟槽开挖时，放坡系数不能太小，根据规范要求和土质情况确定安全放坡系数。
②机械挖土，确保槽底土壤结构不被扰动或破坏，槽底预留15～20cm 厚土方作为人工修理，以免基底土壤被扰动。
如开槽超过设计高程，在10cm 以内用碎石三合土或其它材料填补后夯实，超过10cm 应联系设计、监理及建设单位现场商定理办法。
砼 浇 筑 沟槽土方开挖 砼 垫 层 钢 筋 安 装管 道 安 装③挖出的土方应妥善安排堆放位置，堆土应堆在距槽边1米以外。
以确保沟槽边坡的稳定和施工安全。
由于下管的需要或施工环境、交通条件等限制，沟槽两侧堆不完时，应在适当地点选择堆土场所，并合理安排运土路线。
弃土应及时外运，以免影响交通。
④沟槽两侧设置1.2m安全护栏，土方开挖过程中采用雾炮、喷淋洒水降尘。
⑤根据设计及相关规范要求，电力管道与燃气管道最小净空0.5m，开挖管道沟槽前，须事先探查东侧相应燃气管道埋设深度，如埋设深度不能满足净空要求，则现场下调电力管道埋深，具体下调数据以现场实际收方发生为准。
⑥排管地基承载力要求≥130kPa，排管沟槽开挖回填土采用良性土夯实，密实度不低于道路要求标准。
4、垫层工程为防止排管不均匀沉降，排管下做100mm厚C15砼垫层。
模板在加工场按图集和图纸配制，经检查合格后运至现场安装。
现场检查安装的尺寸、位置均符合质量要求后再进行下道工序施工。
模板均采用木模，模板内表刨光，安装前涂刷隔离剂。
面板采用15mm厚松木板，背筋为50mm×100mm木枋。

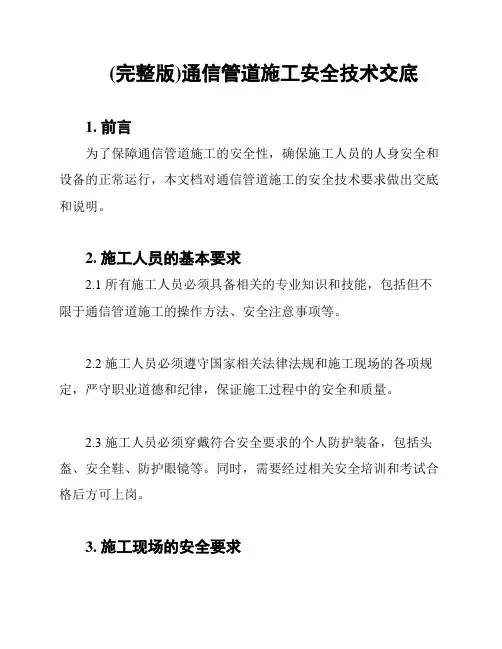

(完整版)通信管道施工安全技术交底
(完整版)通信管道施工安全技术交底1. 前言为了保障通信管道施工的安全性，确保施工人员的人身安全和设备的正常运行，本文档对通信管道施工的安全技术要求做出交底和说明。
2. 施工人员的基本要求2.1 所有施工人员必须具备相关的专业知识和技能，包括但不限于通信管道施工的操作方法、安全注意事项等。
2.2 施工人员必须遵守国家相关法律法规和施工现场的各项规定，严守职业道德和纪律，保证施工过程中的安全和质量。
2.3 施工人员必须穿戴符合安全要求的个人防护装备，包括头盔、安全鞋、防护眼镜等。
同时，需要经过相关安全培训和考试合格后方可上岗。
3. 施工现场的安全要求3.1 施工现场必须设立明显的警示标识，包括安全提示牌、防护区域标识等，以提醒施工人员注意安全。
3.2 施工现场必须保持整洁，设备和材料应符合相关国家标准，并进行定期的维护和检查，确保无危险隐患。
3.3 施工现场必须配备完善的安全设施，包括灭火器、应急通道、急救箱等，以便在突发情况下能够及时处置和救援。
4. 施工过程中的安全措施4.1 在进行通信管道施工前，必须进行仔细的施工计划和风险评估，确保施工过程中的安全可控。
4.2 施工过程中，需要设立专门的监测人员，负责监督施工现场的安全情况，及时发现和处理问题。
4.3 施工过程中，必须采取适当的防护措施，包括但不限于封闭作业区域、施工条锥、安全绳索等。
5. 施工结束后的安全验收5.1 施工结束后，必须进行安全验收，确保通信管道施工符合相关安全技术要求和标准。
5.2 安全验收过程中，必须对施工过程中的安全记录和相关证明进行审查，确保施工的合规性和安全性。
6. 安全培训和交底6.1 在施工前，必须对施工人员进行相关的安全培训，使其充分了解通信管道施工的安全技术要求和操作方法。
6.2 安全培训应包括但不限于施工现场的安全规定、防范施工事故的措施、应急救援等内容。
7. 法律责任和违规处理7.1 施工人员必须遵守相关法律法规和施工现场的规定，违反者将受到相应的法律责任和纪律处分。
通信管道施工安全技术交底模板
一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工日期：____________________二、施工技术交底1. 作业特点及危险因素（1）作业特点：通信管道施工涉及开挖、铺设、回填等多个环节，需确保管道质量、施工进度和安全。
（2）危险因素：坍塌、物体打击、高处坠落、触电、机械伤害、火灾、爆炸等。
2. 预防措施（1）坍塌预防措施：1）严格按照设计要求进行开挖，确保边坡稳定；2）在施工过程中，密切关注边坡变化，发现异常立即采取措施；3）禁止在边坡边缘堆放材料、工具等物品。
（2）物体打击预防措施：1）施工人员进入施工现场必须佩戴安全帽；2）施工机械、工具等应固定牢固，防止坠落；3）高空作业时，必须使用安全带。
（3）高处坠落预防措施：1）设置安全防护栏，确保施工人员在高处作业时的安全；2）禁止攀登、翻越防护栏；3）高处作业时，必须使用安全带。
（4）触电预防措施：1）施工用电设备必须符合国家标准，定期检查；2）施工人员必须持证上岗，熟悉用电操作；3）施工现场设置警示标志，防止误触电。
（5）机械伤害预防措施：1）施工机械操作人员必须持证上岗；2）施工机械应定期维护保养，确保安全运行；3）施工现场设置警示标志，防止误操作。
（6）火灾、爆炸预防措施：1）施工现场禁止吸烟、使用明火；2）易燃易爆物品应妥善保管，远离火源；3）施工现场设置消防设施，确保消防通道畅通。
3. 安全生产操作规程和标准（1）施工人员进入施工现场必须佩戴安全帽、系好安全带、穿防滑鞋；（2）施工机械操作人员必须遵守操作规程，不得酒后操作；（3）施工现场严禁酒后作业、违章作业；（4）施工现场禁止追逐打闹、嬉戏，确保施工安全。
4. 施工生产中应注意的安全事项（1）施工人员必须遵守施工现场各项安全规定；（2）施工现场禁止穿拖鞋、赤背（女职工禁止穿高跟鞋）；（3）施工现场禁止吸烟、追逐打闹，禁止酗酒后进入施工现场；（4）施工现场禁止在边坡边缘堆放材料、工具等物品。
通信施工安全技术交底
通信施工安全技术交底通信施工安全技术交底通信施工过程中，安全是一切工作的首要考虑因素。
为了保证施工安全，降低风险，提高施工效率和质量，进行通信施工安全技术交底是至关重要的。
本文将详细阐述通信施工安全技术交底的目的、流程和内容，并举例说明如何在实际工程中进行安全技术交底。
一、通信施工安全技术交底的目的通信施工安全技术交底是为了明确施工过程中各个环节的安全要求和操作规程，确保所有工作人员了解并遵循安全规定，避免事故发生，保证施工顺利进行。
同时，通过安全技术交底，可以提高施工人员的安全意识和技能水平，为通信工程建设提供安全保障。
二、通信施工安全技术交底的流程1、制定安全技术交底方案：根据工程实际情况，制定详细的安全技术交底方案，明确交底内容、对象和时间。
2、编制安全技术交底文件：根据方案，编制安全技术交底文件，包括施工安全手册、安全操作规程、应急预案等。
3、组织培训：针对不同的施工环节和岗位，组织相应的安全培训，确保所有施工人员都了解并掌握安全技术。
4、进行现场交底：在施工现场，对各个施工环节进行实地安全技术交底，明确安全要求和操作规程。
5、签署确认：要求施工人员对安全技术交底文件进行签署确认，确保每个人都明确了各自岗位的安全要求和操作规程。
6、监督执行：在施工过程中，定期进行安全检查和评估，监督安全技术交底的执行情况，及时发现并纠正不安全行为。
三、通信施工安全技术交底的内容1、施工安全手册：简要介绍通信施工过程中的主要安全风险、注意事项和应急处理方法。
2、安全操作规程：针对不同的施工设备和工具，制定详细的安全操作规程，包括使用方法、注意事项和紧急处理措施等。
3、施工现场安全规定：明确施工现场的安全要求，包括人员进出、设备摆放、材料堆放、消防设施等。
4、个人防护用品使用说明：介绍施工过程中需要使用的个人防护用品，包括安全帽、防护眼镜、工作服等，说明使用方法、注意事项和保养方法。
5、应急预案：针对可能发生的突发事件，制定相应的应急预案，包括应急组织、救援设备、疏散路线等。
通信管线施工技术交底
施工技术交底书
内容：
一、适用范围
适用于项目道路工程通信排管施工。
二、施工工序
1.施工工艺流程
测量放线→沟槽开挖→槽底整平压实→混凝土基础浇筑→排管安装→混凝土包封→回填压实→井室砌筑
2.沟槽开挖
（1）沟槽开挖时，与其他管线的间隔距离应符合设计要求，同时注意原有管线的安全。
（2）沟槽断面形式(见下图)
（3）开挖方法
1)沟槽开挖时，与其他管线的间隔距离应符合设计要求，同时注意原有管线的安全。
2)机械开挖时严格控制标高，为防止超挖或扰动槽底原土，槽底应留10cm厚的土层，
由人工清理挖至标高，人工整平后由小型夯机压实。
如有超挖，应填铺细土或级配砂石至设计标高并夯实。
3)沟槽开挖在确保一侧堆土满足规定的同时，堆土坡脚距槽口上缘距离大于1m,堆
土高度不超过1.5m。
签发人：签发日期：签收人：签收日期：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力及通信管道专项施工技术交底
本地区当地雨水、暴晒天气较多的环境气候，对施工的安全顺利进行带来了不
疏通、施工机具和电气产品的防雨措施，避免损失。
置以及技术要求的不同向参加施工的全体人员进行技术、安全等方面的交底。
）通信管PVC-U管符合YD/T 84.1-2008《地下通信管道用塑料管第3部分：
信管道开挖宽度，比设计每侧加宽0.5m，以便于管道、模板安装，及混凝土灌筑。
部分地段当人行道宽度距离不足以放下标准的大号直通电力井，可适当将电力井的平面宽度尺寸压缩，具体根据施工现场情况确定。
管道每隔2米加管枕固定定位，管道与管枕孔之间间隙采用M10水泥砂浆填缝处理。
5.管道包封
纵向间距6米一个
纵向间距6米一个
管道间隙必须用细沙填实，包封砼采用C15细石混凝土，混凝土浇筑时必须密
预埋件的埋设工作。
经监理单位隐蔽验收合格后，方可进行区内电力管沟槽回填；回填施工要点：。
