A80上电时序分析(上电全)
北京海泰雷特科技有限公司 彭络施 997149930TOSHIBA A80 上电时序分析电路图为 LA-2491 一． 预加电电路（点火电路） a) VIN 的产生： VIN 实为 Adapter 电压， 接入 AC 后， Adapter 的 15V 直流电压经由保险管 PF1 形成 15V 的 VIN。
VIN 的作用如下：1． 给 PU1 供电，PU1 的作用有二：首先，作为 VIN 检测电路；其次，作为预加电检测电路； 2． 经由 PQ4、PQ5 形成主电压 B+； 3． 通过 PD2、PR8 产生 VS：VS 与 BATT_A 相与合成产生 CHGRTCP（Charger RTC Power） ， 以产生 RTCVREF；给检测电路 PU1 供电；给+3VALWP、+5VALWP 电源控制芯片 MAX1902 供电。
同时通过 PR85 产生 MAX1902 的 SHDN#。
需重点说明的是 VS 与 BATT_A 是如何相与后合成产生 CHGRTCP， 原因很简单， 因为 PQ1 采用 的是 TP0610T， TP0610T 其实是带有内部源-漏二极管的 P 沟道 MOS 管， 而 此二极管阳极接漏极 （PIN1） ， 阴极接源极（PIN3） ，但电路图上并没有标明，所以容易产生误判。
所以只要有了 VIN，则 VIN 会通 过 PQ1 内部的二极管而形成 CHGRTCP（而不是通内导电沟道，因为此时 PQ1 的栅极为 15V） ，从而 会马上产生 RTCVREF。
4． 通过 PD3，PR28、PR29、PR32 以及 B+电压端子上数个大电容组成了一个时间常数很大的 RC 延时电路，延时后产生的 B+（此时不是真正的系统主电压，只有当 PQ4 和 PQ5 完全导通后才能 真正的算得上产生了系统主电压 B+） 。
延时的时间有几百毫秒。
b) VL 的产生 因为有了 VS，所以 MAX1902 PIN22 得到了 15V 的电源，且同时将 PIN23 （SHDN#） 抬为高电平，MAX1902 立即输出稳定的+5V VL。
VL 电压将送往 PU1B 作为基准电压及 上拉电压，也作为 PU1B 判断 VL 存在的依据。
c) ACIN、PACIN 的产生（其实这个电路就是仁宝厂家最常用的所误谓的点火电路） 由图 1、图 2 可见，PU1A 及 PU1B 都为电压比较器，两个比较器为了更好的排除 干扰，使电路更加稳定，均采用了同相输入滞回较器，PR1 和 PR60 为反馈电阻 。
电 压比较器采用的是 LM393，该器件输出为集电极开路输出，所以必须在输出端引入上 拉电阻 PR2、PR67。
当接入 AC 后，首先会产生 3.3V 的 RTCVREF，PU1 第三脚的电压为PR 6 VIN PR 6 + PR3 20 K = 15V 61.9 K + 20 K = 3.7V显然，PU1A 的正相端 3.7V 比反相端的 3.3V 高 0.4V，从理论上讲此时 PU1 会在 其 PIN1 输出 3.7V 的 ACIN、PACIN。
但实际上此时 PIN1 输出的 ACIN、PACIN 是先 经过 2.3V 电压之后才上升为 3.7V 的。
原因在于 PU1 PIN7 脚此时的电压为 OV，所以 导致 ACON（ACOFF#为 15V）此时电压为 0.7V，如图 2 所示。
注意的是， 这个电路是用来检测 VIN 大小的， 它决定多大的 VIN 可以输出 ACIN、 PACIN，要使 LM393 PIN1 能有输出，我们 LM393 PIN3 必须为 3.3V，这样 LM393 才 能进入临界状态，从来推算出 VIN。
计算如下：北京海泰雷特科技有限公司 彭络施 997149930∵ 3.3V =PR6 VIN PR6 + PR3 ( PR3 + PR6) ∴VIN = 3.3V PR6 = 13.51V即当 VIN 大于 13.51V 时，才会有 ACIN、PACIN 输出。
ACIN 的作用有三：1． 作为南桥的 SMBALERT#信号输入，以屏蔽 SMBUS 南桥此时的唤醒，详情可参考 ICH7 DATASHEET。
但此时南桥没有得到待机工作电压未能进入正常状态，南桥会将送进的 ACIN 拉低至 0.4V，从而造成 ACIN 只有 0.4V，PACIN 也就是 PU1A 的 PIN1 只有 2.3V。
2． 它使 AC IN LED 灯点亮，表明 AC 已经接入。
3． 也就是最重要的一面：EC 的 PIN26 为 AC 的接入检测，PIN26 外有一上拉电阻接+3VALW， 再通过肖特基二极管 AC IN，接当 AC IN 电压为 0V 时，显然 PIN26 脚电压为 0.7V。
而当 AC IN 上 升到 3.7V 时，会使 PIN26 脚电压为 3.3V，此电压为 EC 判断 AC 是否存在的检测信号。
但此时 EC 并不会进入正常的工作状态，因为此时 EC 并没有得到由+3VALW 送来的电源。
PACIN 也有三方面的作用1． 送给 MAX1902 PIN10，使 MAX1902 工作在肪冲宽度调制模式下（PWM） 。
2． 送给 PQ16 的栅极作预加压检测：过程为，因 PQ16 采用的是 2N7002，而 2N7002 的栅极门 限电压是 2.1V，而此时 PACIN 为 2.3V，足以使 PQ16 导通。
从而 PU1 PIN5 的直流对地电阻为 PR57 与 PR58 的关联电阻值。
为计算此时 PIN7 的电压状态，我们必须首先确定 PIN5 及 PIN6 的电压值。
下面分别计算：V PIN 5 为设PR57与PR68并联后电阻值为R,则 PR57 PR68 499 K 237 K = = 160.68 K R= PR57 + PR 68 499 K + 237 K R VPIN 5 = B+ R + PR34 160.68K = 15V 160.68K + 499 K = 3.7VVPIN 6 为VPIN 6 = PR 64 VL PR 64 + PR 63 66.5 K = 5V 66.5 K + 34 K = 3.31V可见 LM393 PIN5 比 PIN6 高出了 0.4V，完全可以使 PU1 PIN7 输出 5V 的高电平。
但是，如前所 述，因为 B+电压并不是在接入 AC 后马上出现，而是经过几百 mS 以后才出现的，所以 PU1 PIN7 输 出 5V 的高电平也不是马上出现的，而基本上是与 B+同步出现的。
d) B+电压的 VIN 接管 至此，PACIN 为 2.3V，ACIN 为 0.4V，PU1B 的 PIN7 为 5V，我们现在回过头来 看一下 B+电压。
要分析 B+电压，我们只需关心 2.3V 的 PACIN 和 PU1B 的 PIN7，因 PU1B 的 PIN7 为+5V，所以它不会通过 PD24 拉低 ACON，即 ACON 的电压值现在完北京海泰雷特科技有限公司 彭络施 997149930全取决于 PACIN 的大小，而 PACIN 为 2.3V，所以此时 ACON 能得到 2.1V 的电压，此 电压加给 PQ11 栅极，足以让 PQ11 导通，从而使 PQ4、PQ5 栅极电压由 15V 下降为1 VIN 3即 5V，完全导通。
PQ4、PQ5 有-10V 的栅源电压，足以让它们充分导通。
所以此时B + = VIN可以说，到现在为止，实现了 B+与 VIN 的直接连通，也就达到了点火工作基本完成。
但此时虽说点火基本成功， 但对 PQ11 和 PQ16 是不安全的， 因为 PQ11 和 PQ16 均采用 2N2007， 2.1V 的栅源电压对它来说刚好处于临界导通状态，如长期处于这种状态是相当危险的。
为 了让 PQ11 和 PQ16 能进入完全导通状态，我们必须提高栅源电压。
现在再来计算一下要使 PIN7 输出 5V 时， 需要多大的 VIN。
PIN 5 为产生过程为， VIN 通过 PD3， V PR28、PR29、PR32 以及 B+电压端子上数个大电容组成了一个时间常数很大的 RC 延时电路，在形 成 B+时， PR28、 因 PR29、 PR32 并联后的电阻较小且电流也小， 所以主要电压降应为 PD3 上的 0.7V。
所以我们只要计算出要使 PIN7 输出 5V 时所需要的最小 VIN， 因此只需计算出相对应的最小 B+。
则 因对应的最小 B+的条件是 V PIN 5 = V PIN 6 = 3.31V 。
所以 B+的计算过程可通过如 V IN = 0 .7 V + B + 。
下来实现。
R B+ R + PR34 ( R + PR34) ∴ B + = 3.31V = 13.59V R ∴VIN = 0.7V + B + = 13.59V + 0.7V = 14.3V 因为 PU1B 工作时，需要 MAX1902 送出的+5V VL 电压，所以 PU1B 其实同时也承担了检测 ∵VPIN 5 = 3.31V =VL 是否存在，从而达到判断 MAX1902 是否工作正常。
电路分析至此，要使 PU1 PIN7 产生出 5V 电压 ，只要满足 AC 电压大于 14.3V ，PACIN 有正常 的 2.3V 电压，MAX1902 有正常 5V VL。
习题： 1．当 PR49 损坏或 PQ11 开路接 AC 后会有什么现像？答：电源指示灯不亮，PACIN 为 2.3V。
e) 产生+ALWP 电压 +ALWP 电压包括+3VALWP 、 +5VALWP 、 +12VALWP、 +1.5VALWP。
其中+3VALWP 、 +5VALWP 、+12VALWP 均由 MAX1902 产生，因 VL 已经正常产生，现在 MAX1902 要继 续往下工作， PIN28 必须要有正常的 3.3V RUN/ON3 即 MAINPWON。
而此时因 PU1B 的 PIN7 为高 5V，所以 MAINPWON 为+5V。
当 MAX1902 收到+5V 的 MAINPWON 时， 马上产生+3VALWP 、 +5VALWP 、 +12VALWP， 且当这三个电压均正常时，MAX1902 从其 PIN11 输出 3.3V 的 POK。
3.3V 的 POK 直接送给 PU8 ISL6225 的 PIN21，从而输出+1.5VALWP。
当南桥得到+3VALWP 、 +1.5VALWP 后， 南桥释放 ACIN， 从而 ACIN 立即升高为 3.7V， 也就使 ACON 的电压上升到了 3.3V，从而使 PQ11 和 PQ16 完全导通进入安全工作状态。
【干货好文】电源完整性测试指南纹波、上电时间与上电时序
【干货好文】电源完整性测试指南纹波、上电时间与上电时序
什么是电源完整性？
电源完整性（Power Integrity）简称PI，是确认电源来源、目的端电压以及电流是否符合需求。
PI所研究的就是如何为整个系统提供一个稳定可靠的电源分配网络（Power Distribution Network，简称PDN），确定从DC转换器的输出到芯片、板卡和系统的直流电源的质量, 使得系统工作时，电源噪声能够得到有效控制，并充分抑制芯片工作时引起的电压波动、辐射和串扰。
电源完整性直接决定了产品的性能，如整机可靠性、信噪比与误码率，以及EMI/EMC等重要指标，正确测试和分析电源完整性也变得至关重要。
如何测量电源纹波？
方法一：交流耦合方式测量电源纹波
方法二：直流耦合方式测量电源纹波
如何测量电源上电时间？
如何测量电源上电时序？。
CA-880T 时序控制器 说明书
CA-880T 时序控制器说明书在使用之前请先认真阅读此使用说明书内容1. 特色 (2)2. 注意事项 (2)3. 综述 (4)3.1 前视图 (4)3.2 后视图 (4)4. 面板功能介绍 (4)4.1 空气断路器 (5)4.2 数码管显示屏 (5)4.3 超压警告及其指示灯 (5)4.4电源直通开关 (5)4.5 “一按通”开关 (5)4.6 万能电源插座 (5)4.7 时序电源开关及其指示灯 (5)4.8 待机指示灯 (6)4.9 地线未接通/错相接入警告灯 (6)4.10信号指示灯…………………………………………………………..….…6.4.11 拨码开关 (6)4.12欧美通用电源插座............................................................. .. (6)4.13Signal in/out 插座 (6)4.14 RS232 接口 (6)4.15总电源输入接口 (6)5. 软件更新 (7)1.8个通道电源输出；最多可设置16台控制器进行联机；硬件的按键通道开关和电源直通开关，即使软件出错也可以控制通道输出； 时序开关打开/关闭时自动搜索在线控制器，并进行时序控制；可通过信号接口对机器进行软件更新；具备地线未接通或者错相接入警告、超压警告、待机、运行、全部旁通、单独通道旁通全功能；数值实时电压显示；2.请认真地读用户手册，因为它可能包含一些关于操作细节、维护和技术数据等的一些重要信息，请保留好这个用户手册以备后用。
警告！♦不要让任何易燃物品，水，或者金属物品进入到这机器里面♦如果有任何液体溢到这个机器上面，请离开端口开关电源。
♦如果发生严重的操作失误，请立刻停止使用此机器，用立刻和你当地的经销商或者直接和我们联系。
♦请不要私自拆开机器-里面没有用户可用的配件。
♦不要擅自拆修机器，非专业人士拆修机器可能会让机器损坏或者发生误操作。
A80结构图,主机,分机
A80 系统结构布线示意图泊声主机电源插座集线器）网络房间1分机1分机2房间2房间分机网线网线网线网线网线线缆 (天线）220电源插座220电源插座220电源插座控制面板控制面板控制面板网线网线网线音响线音响线音响线音响线音响线音响线本地音源 1本地音源 2本地音源 2本地音源 1本地音源 1本地音源 2两路外接音源输入消防报警接口防盗报警接口内置C D内置硬盘内置接口网络接口小区监控报警 系统电源插座家用电脑网线可以对泊声主机进行设置、拷贝歌曲、整理歌曲等补充说明：1、家庭型）2、控制面板：标准豪华面板（86）；3、主机与各点之间，经过后，通过网络线连接；4、音响线用不少于200支的专业音响线；、分机安放位置：可以摆放于书桌、可以暗藏于吊顶内、可以暗藏在电 视柜内或下，也可以内嵌于墙壁内；（分机尺寸：宽-高-深=200*60*230）A80 分机正、背面示意图A80分机正面图(尺寸：60A80分机背面图网络接口，HUB) (2路立体声输出最(2路本地音源输入)(接标准控制面板)高功率可达120)A80控制面板图示及按键功能描述高档金属拉丝面板（标准型）(尺寸：862本地、、CD 、MP3、USB 等）包括：EQ PARTY 在同一种音源下进行PARTY 锁定/电源开/点阵式：中英文显示屏（蓝色背光）主机尺寸：430x90x390（长、高、深）；主机面板：银色拉丝金属面板；41212V 电源输出5。
松下PLC FP0-A80
模拟量输入 CH4 电压信号输入 模拟量输入 CH4 电流信号输入 模拟量输入 CH5 电压信号输入 模拟量输入 CH5 电流信号输入 模拟量输入 输入公共端 模拟量输入 CH6 电压信号输入 模拟量输入 CH6 电流信号输入 模拟量输入 CH7 电压信号输入 模拟量输入 CH7 电流信号输入
●
模
注 1) 在模拟量输入中输入电流信号的情况下，请将V、I输入引脚在外部短接。
绝缘电阻
耐冲击
耐振动
耐噪声 使用环境气体 主机质量
规格
24V DC 21.6V～26.4V DC 60mA 以下(24V DC) 20mA 以下(24V DC) ※1 10ms 0℃ ～ +55℃ -20℃ ～ +70℃ 30% ～ 85%RH (无结露) 30% ～ 85%RH (无结露) 模拟量输入端子一并 电源端子、功能接地一并: 500V AC 1分钟 模拟量输入端子一并 电源端子、功能接地一并: 100MΩ以上 （试验电压 500V AC） JIS C 0040标准 98m/s2以上 X、Y、Z各方向4次 JIS C 0040 标准 10Hz ～ 55Hz 1循环/1分钟 复合振幅0.75mm X、Y、Z各方向 10分钟 1000V [p-p] 脉冲幅度50ns、1ns（利用干扰模拟法） 无腐蚀性气体、无严重尘埃 约90g
升技AX78主板上电时序
Revisions:目錄：2一、 Power Sequence 流程圖：G3-S5〈Top 〉二、 G3至S5時：（1） 當AC ON 時，Power Supply 的VCC5SB 會轉成5VSTBY 、VCC5A 分別來提供W83304的5VSB電源以及AUDIO 的電源。
AUDIO ATX connector5VSB(9)VCC5SBW833045VSTBYVCC5A（2） 當W83304的5VSB 起來後，W83304會產生5VDUAL 、3VDUAL 以及V1P2_DUAL 。
W833045VDUALV1P2_DUAL3VDUAL 5VSTBY（3）當5VSTBY起來的時候，W83303_RSMRST#會Delay80.4ms之後發出，此時W83303_RSMRST#由Low變為Hig h，方可按Power Button。
三、 S5至S0時：（1）當按下Power Button 的時候，FPIO 發出FP_PWRSW#給W83627的PSIN#(68Pin)。
（2）當W83627接收到FP_PWRSW#時，會由PSOUT#(67Pin)發出W83627_PWRSW 給南橋SB600的PWRBTN#(E3Pin)。
W83627_PWRSW#FP_PWRSWSB600PWRBTN#(E3)FPIOPSOUT#(67)PSIN#(68)W83627（3）此步驟分為兩種情況：〈a 〉當AC ON 時：W83627發出W83627_PWRSW#時，也會同時發出S5#、S3#以及W83627_PSON# 分別給：S5#→W83304的S5#(48Pin)、RT9179的EN(3Pin)。
S3#→W83627的SUSB#(73Pin)、W83304的S3#。
W83627_PSON#→W83304的PS_IN(6Pin)。
PWRBTN#(T3)SB600SLP_S5#(G17)V1P8_DUALW83627S5#(48)PSON#(72)W83304S3#(47)W83627_PSON#SLP_S3#(A13)SUSB#(73)RT9179EN(3)S5#PS_IN(6)S3#W83627_PWRSW#〈b〉當DC OFF之後再開機：當南橋SB600接收到W83627_PWRSW#後，經過約15.6ms之後，SB600會由SLP_S3#(F7)、與SLP_S5#(A5Pin)2支腳PIN發出S3#與S5#的訊號（由Low變為High）。

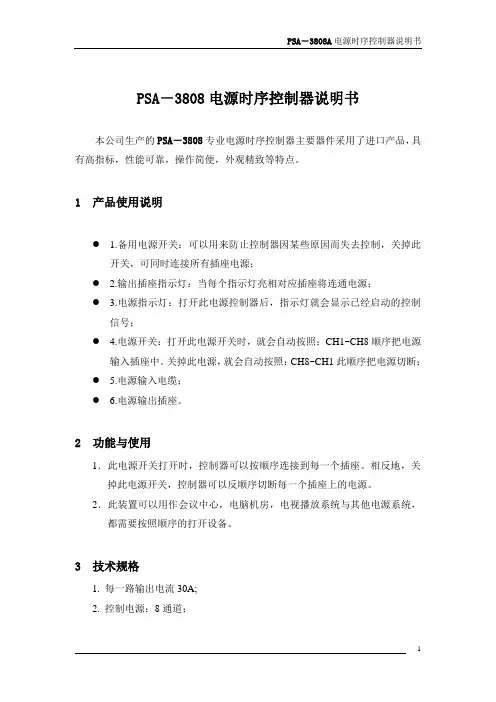

时序器说明书
