超外差式收音机实习报告
一、实验目的（1）学习超外差式收音机的基本工作原理；（2）通过对一台正规产品“收音机”的安装、焊接及调试，了解电子产品的装配过程；掌握元器件的识别及质量检验；学习整机装配工艺；培养动手能力及严谨的科学作风。
（3）通过对收音机的检验与检测，了解一种工艺产品的生产和调试的全过程，学习调试电子产品的方法。
二、收音机的基本工作原理博士—618收音机原理电路图如下所示：图1 博士—618收音机原理电路图图2 各元件位置分部2.1 无线电发送与接受的过程2.1.1 无线电的发送人耳能听到的声音频率约在2HZ －20KHZ 的范围。
通常我们把这一范围叫音频，声波在空气中的传播速度比起无线电波的传播速度是很慢的，而且衰减的速度很快，所以声音不能传得很远。
要实现声音的远距离传送，首先应将声音通过微音器转化为音频电信号，音频电信号不能直接向空间发射，必须用音频信号去调制一个等幅的高频震荡才能实现声音的远距离传输，这个等幅的高频震荡叫载波，经过调制的载波通过调谐功率器放大，由发射天线辐射到空间。
音频对载波的调制一般采用调幅或调频，由于调幅波频带窄，接收机简单，成本低的特点，目前大多电台均采用调幅广播．发射过程如图3所示:图3 广播发送电路的原理音频对载波的调制一般采用调幅或者调频。
调幅是使载波的振幅随着调制信号的强弱而变化，调频是使载波的频率随着调制信号的强弱而变化，由于调幅波频带窄，接收机简单，成本低的特点，所以目前中央和各省市及地方电台均采用调幅广播。
我国规定调幅广播中取音频信号的最高频率为Fn=4.5kHz ，则每一广播电台占有9kHz 的带宽。
调幅广播根据载波频率的高低分为中波，中短波和短波，我国中波广播频段为535kHz —1605kHz ，短波I 为2.7—7MHz ，短波Ⅱ为7—18MHz 。
由于调频波具有抗干扰能力强，音质好的特点，目前中央和大多省市区都有调频广播，调频广播频段为88—108MHz,已调波带宽为150—200kHz 。
2.1.2 无线电的接收接收过程与发送过程相反，它的任务是将空中传送来的电磁波接收下来并还原成调制信号，经音频放大器放大推动杨声器发出声音。
接收机的电路形式有两种，一种为高放式收音机，高放式收音机首先经输入回路选频放大器放大，再经检波和音频放大推动扬声器发出声音。
高放式收音机具有灵敏度高，输出功率大的优点，但选择性差，另外高放级一般由二、三级组成，协调比较复杂；另一种是超外差收音机，其电路组成如图4所示：图4 超外差收音机的组成超外差式收音机与高放式收音机的区别是把接收到的高频信号变为频率较低的中频信号，经过中频放大器放大，再进行检波，要将高频信号变换为中频信号，接收机还需要外加一个正弦信号，这个信号叫外差信号，产生外差信号的电路叫本机振荡器，高频信号和外差信号均加到混频器，利用晶体管的非线性混频，经中频选频电路得到两者的差频信号，即f1=f0-fs，这个差频信号叫中频，我国规定调幅收音机中超外差收音机由于中频465kHz（调频为了10.MHz），中频信号送入后面的中频放大器放大，再进行检波。
目前接收机的主要形式是超外差接收机。
2.2 超外差式收音机介绍2.2.1 输入回路输入回路的作用是从各种无线电波和干扰信号中，选择出所要收听的电台信号，它是同绕在磁棒上的线圈L1 和双连可变电容的输入连及并联补偿电容组成，见图5（a），由于电磁波是有天线线圈L1产生感应电动势的，其等效电路如图5（a）所示，所以输入回路为一串谐振电路，其谐振固有频率,对于接收信号中fc=fs的信号，输入回路产生串联谐振，发生串联谐振时，L1两端电压最高，对其他频率的信号通过输入回路都因受到衰减，其谐振曲线如图5（c）从而达到回路选台的目的，调节C1a,便可改变谐振频率，从而可接收到本频率段不同电台的广播。
2.2.2 变频级变频器的作用是将天线线圈接收到的高频信号fs 变成固定的中频（我国规定465kHz ），要实现变频就要产生一个本机震荡信号，本振频率应高与高频信号fs 一个中频，普通收音机本振与变频是由同一个晶体管实现的，如图6 所示。
本机振荡是由振荡变压器B2和双连电容器的振荡连C1b 等元件组成，T1 集电极调谐回路B2 与C7 谐振于465kHz ，对于本机振荡信号阻抗最小，C3、C4 容量较大，对本振信号又可视为短路，故其交流等效电路如图6（2）所示，图中L1、L2 即振荡变压器B2,C=C5(C1b+C1b ’)/(C5+C1b+C1b ’),由图可以看出对振荡信号该级又是一级共基极电路。
图6（1） 变频电路 图6（2） 交流等效电路输入高频信号耦合加到T1的基极,本振信号利用晶体管输入特性的非现实混频,若非线性 器件的伏安特性:i=ao+a1u+a2u2i 是通过非线性器件的电流,u 是加到非线性器件上的电压,设高频信号为:Us=UsCOSwst 本振荡信号为：Uo=UoCOSwot 则 U=UsCOSwst+UoCOSwot代入式i=ao+a1(UsCOSwst+UoCOSwot)+a2(UsCOSwst+UoCOSwot)2 根据三角公式2122COS COS αα+=2COS αCOS β=COS(α+β)+COS(α-β)2222201100220200200011112222222[()()]s s s s s s s s i a a U COS t a U COS t a U a U COS t a U a U COS ta U U COS t COS t ωωωωωωωω=+++++++-++由上式可见不同的频率高频电压作用于非线性器件时其电流不仅有基波万分还要产生一系列的谐波及和频及差额,信号经极电极并联谐调回路(B3与C7组成),取出差额ωo －ωs(即为中频)送入中频放大器放大。
由于混频是利用晶体管输入特性曲线的非线来实现的，所以选择适当的工作点是十分重要的，工作点选择低谐波成分丰富易产生差频项，但对本机振荡来讲，不易产生振荡成无声，对于高频信号来讲也会生非线性失真，同时高次谐振波成分过强时还会产生“啸叫”。
工作点若选择过高，本机振荡虽易起振，但差频相较小变频增益反而会下降，一般变频级集电极电流为0.3-0.5mA。
2.2.3 中放中频放大器的作用是对中频信号进行放大，中频放大电路如图7所示，与一般RC振荡器不同的是其集电极负载为中频变压器B4 初级与电容C8 组成并联谐振电路，其谐振回路的中心频率为中频，对于465kHz中频信号并联谐振电路阻抗最大（RC且为纯阻性的），中频放大器增益最高，而对于其它频率万分都将受到衰减和抑制。
并联谐振电路中电感具有中心抽头其作用是23 两端并联谐振阻抗与晶体管的输出电阻相匹配，中频变压器初级绕组较高，次级绕阻很小，其目的也是使中频变压器与下一级输入电阻匹配以提高传输效率，一般收音机中放有关两级，如果将变频级考虑在内为三级，三个中频变压器各不相同，以型号和磁帽上的颜色区分，其目的是对各级中放的选择性，通频带和增益各有侧重，以满足整体设计指标的要求，一般中放1 表态工作电流0.8—1.2mA，中放2 工作电流1—1.5mA，要求中放增益40db带宽5—7kHz，邻近电台衰减26db 以上。
图7 中频放大器2.2.4 检波检波的作用是从调幅波中得到调制信号，它与发送端调制器的作用相反，故称为解调。
在检波器中检波负载RL、CL的选择是十分重要的，RL、CL越大检波效率越高，但RL、CL过大，CL放电慢，当调幅包络的变化，而产生惰性失真（又称对角线失真）。
一般取调制信号的最高角频率与RL、CL的乘积小于１.5，即：ΩmaxRLCL≤1.5，除二极管检波器外，还有三极管检波，三极管检波是利用晶体管be结，实现检波的，检波负载一般接在发射级。
图8 检波原理2.2.5 自动增益控制(AGC)电路自动增益控制电路的作用是：当信号过强时，它能使功率放大器增益降低，当接收信号波动过大时，它能使检波输出保持稳定，当接收信号过弱时，它能使中放增益最高。
它是利用检波输出的音频信号的平均值控制中频放得器的增益来实现的当检波器输出的音频信号增加时，通过自动增益控制电路使中放级的基极电压降低，中放级的集电极电流Ic↓→rbe↑→Au↓，当音频信号降低时，则：Ic↑→rbe↓→Au↑，从而使检波器的输出保持稳定。
图9自动增益控制电路2.2.6 音频放大器图10是具有输入、输出变压器压器的音频放大器，RW 是音量电位器，B1是输入变压器，B2是输出变压器，T1是前置放大管，T2、T3是推挽管，R1和R2、R3分别是T1和T2的偏置电阻。
检波器输出的音频信号加到RW 上，通过调节RW 可以改变前置放大级输入音频信号的大小，达到音量调节的目的。
音频信号通过耦合电容C1加到前置放大管T1的基极，引起集电极电流随音频信号的大小变化，集电极电流的变化通过变压器B1耦合功放级。
功放级电路是对称的，对于输入信号的正半周，由于T1的倒相作用使T2管的基极电位下降，T3的基极电位升高，T2导通，T3截止，T2的集电极电流通过输出变压器B2初级（上臂）耦合到次级，对于输入信号的下半周，T2的基极电位升高，T3基极电位降低，T3导通，T3的集电极变压器耦合的功率放大器的输出：电流通过B1的（下臂）耦合到次级，在变压器B2的初次级又合成一个完整的正弦波，该音频信号推动扬声器发生声音。
由于T2导通时T3截止，T3导通时T2截止，帮自然保护区推挽电路。
为了克服交越失真，推挽管工作于甲乙类，一般静态工作电流３—８mA ，T1管的集电极静态电流1.5mA 左右。
VcC1RwR1R3R2T3N 2N 1T1T2B1B2图10 变压器功率放大器2.2.7 扬声器扬声器是换能器件，它将电能轮换成声强，杨声器种类很多，收音机常用的是恒磁动圈式纸盆扬声器它主要由环形永久磁铁、音圈、纸盆、纸盆架组成。
永久磁铁产生恒定磁场，当音频电流通过音圈时，音圈在磁场力的作用下，在磁隙间作上一振动，音圈的振动牵动纸盆一起振动，低盆振动使周围空气振动而发出声音。
三、收获体会通过这次的生产实习，我不但学习到了晶体管超外差收音机的原理和收音机各个部分的工作方式，提高了对模拟电路这方面的知识，而且还认识了不少常见的电子元件，虽然对有些的功能不能全知道，但至少了解了它们的基本工作情况，还学会了使用电烙铁焊锡来焊那些小的元件，可谓受益匪浅。
本来以为会是一门枯燥且困难的课，还以为自己不能成功的做出来，但是经过自己的努力以及老师耐心的讲解和帮助，最后还是很好的做出来，听着自己动手做的收音机发出的电台声音，心里有一种说不出的自豪感，而且让我明白只要肯努力，没有什么是完不成的，是我懂得了不管做什么事都不能被困难吓倒，要有自信，而且还要付出努力。
2023年收音机实习报告6篇
2023年收音机实习报告6篇收音机实习报告篇1一：实习名称：收音机的组装二：实习目的：1.熟悉手工焊锡的常用工具的使用及其维修与护理。
2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接，熟悉电子产品的安装工艺的生产流程。
3.了解超外差式收音机的组成与工作原理。
4.学会各种基本电子元件的识别与参数判断。
5.了解晶体管在电子电路中的用途与用法。
三：收音机工作原理收音机的原理是把从天线接收到的高频信号，经检波还原成音频信号，送到扬声器变成音波，是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号，然后再对这中频信号进行多级放大，再检波低放。
由于不同频率无线点播用途较广，接受的电波较多。
所以音频信号会互相干扰，导致音效不好，所以当要选择所需的电台并把不要的信号“滤掉”。
收听广播时，使用选台按钮，由于中频固定，中放的增益可以做的较大，工作较稳定，检波器获得足够大的信号，从而使整机输出音质较好的音频信号。
因此中频调谐放大电路选择性好，增效高又不易自激，灵敏度和选择性都可以改善，而且整个波段接收灵敏度均匀。
四：实验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质。
焊锡，螺丝刀，镊子，各种收音机零件。
五：实习内容1：电烙铁的使用：使用电烙铁时，必须控制好烙铁温度与焊接时间，因为烙铁温度太低熔化不了焊锡，温度太高会使烙铁“烧死”，电烙铁停留时间太短，焊锡不易熔化形成“虚焊”，焊接时间太长又容易损坏元器件。
2：元器件的识别：电路板上涉及很多元件，比如：二极管，三极管，电阻，电容，变压器，集成块等等。
电阻需要按色环区别其电阻。
二极管电解电容器的正负极，三极管的三个引脚连接顺序等等都是应该注意的事项。
六：实习心得这次组装收音机应该算作成功吧。
装上电池，我慢慢地调节收到了四个台，虽然都不是很清晰，但收音机总算是响了，这让我心里还是蛮高兴的，自己对它花费了那么多的心血，它最终没回报我一个“一声不吭”这让我还是挺欣慰的。
六管超外差收音机实训报告(一)
六管超外差收音机实训报告(一)六管超外差收音机实训报告1. 引言•简要介绍收音机的历史意义和发展现状•引出本篇实训报告关注的话题：六管超外差收音机2. 超外差收音机的原理•解释超外差收音机的基本工作原理：将接收到的信号转换为可听的声音•分析六管超外差收音机相比普通收音机的优势和特点3. 实训过程3.1 材料准备•列出实训所需的器件和工具清单•简述每个器件的功能和作用3.2 搭建电路•详细描述如何按照电路原理图搭建六管超外差收音机电路•解释每个电路元件的连接方式和作用3.3 测试和调整•讲述测试的过程和方法•分析测试结果，如频率范围、音质等指标的表现•说明如何根据测试结果对电路进行调整和优化4. 实训结果和评价•介绍实训完成后的六管超外差收音机的表现和效果•对实训结果进行评价，包括优点和不足之处5. 结论与展望•总结六管超外差收音机实训的收获和体会•展望未来可能的优化方向和改进空间以上是对“六管超外差收音机实训报告”的大致框架和内容安排。
在具体撰写时，可以根据实际情况进行拓展和细化。
期望这份报告能够帮助更多创作者学习和实践创作技巧。
6. 讨论与分析6.1 对比其他类型收音机•对比六管超外差收音机与其他类型收音机（如晶体管收音机、调频收音机）的差异和优势•分析六管超外差收音机在音质、接收范围等方面的表现6.2 实训中遇到的困难和解决方法•回顾实训过程中遇到的问题和困难•针对每个问题详细说明解决方法和思路•总结实训过程中解决问题的经验和教训6.3 实训的意义和启示•分析六管超外差收音机实训对创作者的意义和价值•探讨在实训中所得到的启示，如对电子器件和电路的理解加深等7. 结语•总结全文的内容，强调实训的重要性和价值•对读者进行鼓励和激励，鼓励他们参与类似的创作实践•结束文章，留下积极的思考和展望注：本文为虚构文章，目的是展示对“六管超外差收音机实训报告”进行相关文章写作的一种示范。
实际情况应根据实训内容和要求进行具体的文章撰写。
超外差收音机实习报告
超外差收音机实习报告一．超外差收音机工作原理1.概述超外差式收音机的特点是，它不直接放大广播信号，而是通过一个叫变频级的电路将接收的任何一个频率的广播电台信号变成一个固定中频信号(我国规定中频频率是465 KHz)，由中频放大器进行放大，然后进行检波，得到音频信号，最后通过功率放大推动扬声器工作。
其优点是灵敏度高，选择性好，音质好（通频带宽），工作稳定（不容易自激），同时也有缺点，比如镜像干扰（比接收频率高两个中频的干扰信号）、假响应（变频电路的非线性）等。
目前调频式或调幅式收音机，一般都采用超外差式。
2.电路的工作原理超外差收音机原理图如图下所示。
1）输入调谐电路输入调谐电路由双连可变电容器的CA和T 1的初级线圈Lab组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLabCA，当改变CA时，就能收到不同频率的电台信号，最低535KHz，最高1605KHz。
2）变频电路本机振荡和混频合起来称为变频电路。
变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。
因为接收到的信号强度较弱，所以VT1同时起到高频放大的作用。
3）中频放大电路中频放大电路主要由VT2、VT3组成的两级中频放大器。
第一中放电路中的VT2负载是中频变压器T4，T4的线圈和内部电容构成并联谐振电路，谐振频率是465KHz，起到再次选频的作用。
第二中放电路中的VT3既起到再次放大的作用，将信号从发射级送出，由R4提供静态工作电压。
与直放式收音机相比，超外差式收音机灵敏度和选择性都提高了许多，主要原因是有了中频放大电路，它比高频信号更容易调谐和放大。
4）检波和自动增益控制电路（AGC）中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管，VT3构成三极管检波电路，这种电路检波效率高，有较强的自动增益控制(AGC)作用。
超外差式收音机实训报告

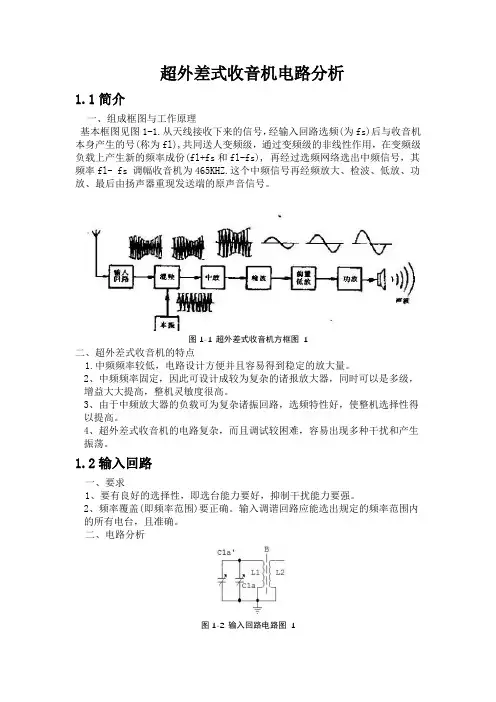

超外差式收音机电路分析1.1简介一、组成框图与工作原理基本框图见图1-1.从天线接收下来的信号，经输入回路选频(为fs)后与收音机本身产生的号(称为fl),共同送人变频级，通过变频级的非线性作用，在变频级负载上产生新的频率成份(fl+fs和fl-fs), 再经过选频网络选出中频信号，其频率fl- fs 调幅收音机为465KHZ.这个中频信号再经频放大、检波、低放、功放、最后由扬声器重现发送端的原声音信号。
图1-1 超外差式收音机方框图1二、超外差式收音机的特点1.中频频率较低，电路设计方便并且容易得到稳定的放大量。
2、中频频率固定，因此可设计成较为复杂的诸报放大器，同时可以是多级，增益大大提高，整机灵敏度很高。
3、由于中频放大器的负载可为复杂诸振回路，选频特性好，使整机选择性得以提高。
4、超外差式收音机的电路复杂，而且调试较困难，容易出现多种干扰和产生振荡。
1.2输入回路一、要求1、要有良好的选择性，即选台能力要好，抑制干扰能力要强。
2、频率覆盖(即频率范围)要正确。
输入调谐回路应能选出规定的频率范围内的所有电台，且准确。
二、电路分析图1-2 输入回路电路图 1T1为调谐耦合高频变压器。
L1天线线圈L2次级线圈C1a’-天线回路调谐电容C1a-天线回路补偿电容(微调电容)L1. L2绕在同一磁棒上，匝数比一般为10：1.由CA、CA通地串联谐振回路经磁棒耦到饮级线圈上。
三、频率范图频率范围535-1605KHZ改变C1a就可使L1、C1a、C1a’组成的谐振回路谐振于中波所接收的所有频率上。
CA用来补偿高频的接收灵敏度用。
1.3变频级变频的作用就是将输入回路选来的电台信号fs (调幅信号)和本机振荡信号fL(等幅信号)混合后，利用晶体管的非线性作用，将不同高频调幅信号变成频率固定的中频调服信号。
在这个过程中，信号的内容不能失真。
本机振荡和混频可以分别由两只三极管来完成。
称为混频。
，这样和互费响小，工作稳定，高档机用这种工作方式。
收音机实习报告7篇

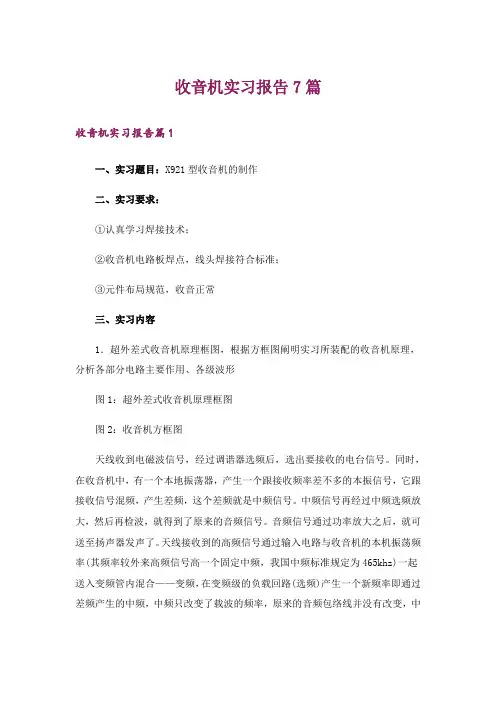

收音机实习报告7篇收音机实习报告篇1一、实习题目：X921型收音机的制作二、实习要求：①认真学习焊接技术；②收音机电路板焊点，线头焊接符合标准；③元件布局规范，收音正常三、实习内容1．超外差式收音机原理框图，根据方框图阐明实习所装配的收音机原理，分析各部分电路主要作用、各级波形图1：超外差式收音机原理框图图2：收音机方框图天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465khz)一起送入变频管内混合——变频，在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
2．简述准备过程(1)，练习怎样焊接，怎样拆除焊接错误的元件。
(2)，对元件进行分类，这个操作我们在泡沫板上进行，根据原理图把各个元件进行整理分类并插到泡沫板上，以备焊接时使用。
3．开始焊接动手焊接前用万用表将各元件测量一下，做到心中有数，安装时先安装低矮和耐热元件（如电阻），然后再装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管）。
电阻的安装：将电阻的阻值选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。
瓷片电容和三极管的脚剪的长短要适中，它们不要超过中周的高度。
电解电容紧贴线路板立式焊接，太高会影响后盖的安装。
棒线圈的四根引线头可直接用电烙铁配合焊锡丝来回摩擦几次即可上锡，四个线头对应的焊在线路板的铜泊面。
超外差收音机实训报告

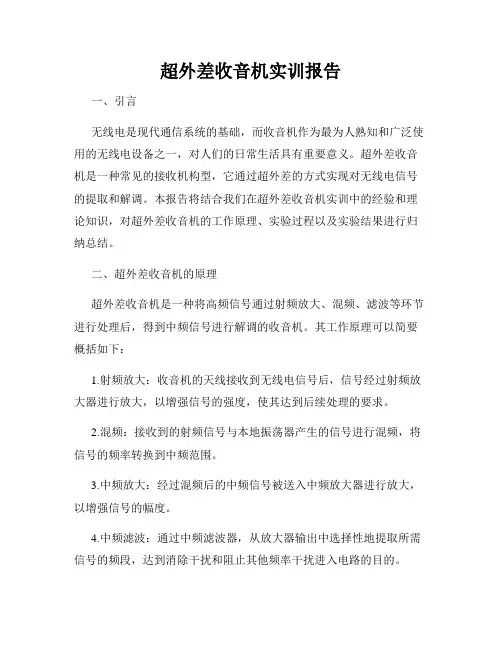

超外差收音机实训报告一、引言无线电是现代通信系统的基础，而收音机作为最为人熟知和广泛使用的无线电设备之一，对人们的日常生活具有重要意义。
超外差收音机是一种常见的接收机构型，它通过超外差的方式实现对无线电信号的提取和解调。
本报告将结合我们在超外差收音机实训中的经验和理论知识，对超外差收音机的工作原理、实验过程以及实验结果进行归纳总结。
二、超外差收音机的原理超外差收音机是一种将高频信号通过射频放大、混频、滤波等环节进行处理后，得到中频信号进行解调的收音机。
其工作原理可以简要概括如下：1.射频放大：收音机的天线接收到无线电信号后，信号经过射频放大器进行放大，以增强信号的强度，使其达到后续处理的要求。
2.混频：接收到的射频信号与本地振荡器产生的信号进行混频，将信号的频率转换到中频范围。
3.中频放大：经过混频后的中频信号被送入中频放大器进行放大，以增强信号的幅度。
4.中频滤波：通过中频滤波器，从放大器输出中选择性地提取所需信号的频段，达到消除干扰和阻止其他频率干扰进入电路的目的。
5.检波：经过滤波器后的中频信号被送入检波器进行解调，将无线电信号转换为音频信号。
三、实验过程1.实验准备：在进行实验之前，我们首先进行了一系列的实验准备工作，包括检查实验设备、确认实验连接线路的正确性等。
2.电路搭建：根据实验要求，我们按照电路图搭建了超外差收音机的电路。
在搭建的过程中，我们注意了电路连接的正确性，以及元器件的选用和布局。
3.设备调试：在搭建完电路后，我们使用信号发生器产生射频信号，通过调节电路中的调谐电容和电感，使得电路能够正确接收并放大所需频段的信号。
4.实验记录：我们使用示波器记录了收音机接收到的中频信号的波形，并通过频谱分析仪获取了信号的频谱特性。
五、实验结果通过实验，我们成功地搭建了超外差收音机的电路，并获取了音频信号。
在信号的放大和解调过程中，我们可以清晰地听到广播电台的声音。
通过频谱分析，我们还观察到了中频信号在频谱上的分布特点。
超外差收音机实训报告
3、导线焊接要可靠，不得有虚焊，特别是导线与正负极片间的焊接位置和焊接质量要好。
4、整机安装合格：转动部分灵活，固定部分可靠，后盖松紧合适。
5、性能指标要求：
（1）频率范围525～1605KHZ
（2）灵敏度较高（相对）
（3）音质清晰、宏亮、噪音低。
五、实验小结
⑷元件的腿尽量要直，而且不要伸出太长，以1毫米为好，多余的可以剪掉。
⑸焊完时，焊锡最好呈圆滑的圆锥状，而且还要有金属光泽。
⑹所有元器件高度不得高于中周的高度
4.元件安装
元器件安装质量及顺序直接影响整机的质量与功率，合理的焊接安装需要思考和经验。
这次我们安装收音机先安功放，中放，调谐中周这样的次序来。
•三极管---要分清B、E、C管脚，并测出电流放大倍数
•电感、震荡线圈、中周也测出好坏，没有短路或开路现象
•分门别类标注并妥善保管
•为防止变压器原边与副边之间短路，要测量变压器原边与副边之间的电阻。
•输出、输入变压器注意区分初级，可通过测量线圈内阻来进行区分。
•V5，V6的hFE（放大倍数）相差应不大于20％
混频回路
由调谐回路和本振电路组成天线所接收信号由L2耦合到BG1的基极，本机振荡信号通过C3耦合到BG1的发射极。两种频率的信号在BG1中混频，混频后由集电极输出各种频率的信号。其中包含本机振荡频率和电台振荡频率的差额等于465kHz的中频信号。
选频回路
由B3的初级线圈和谐振电容C组成并联谐振电路，它的谐振频率在465kHz，对465kHz的中频信号产生最大的电压，并且通过次极线圈耦合到下一极去。
由于谐振回路谐振频率，f与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f信号=f中频为一固定中频信号。超外差方式使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。
2023收音机的实习报告9篇
2023收音机的实习报告9篇收音机的实习报告篇1写在前面：科学上有句名言：实践是检验真理的唯一基石。
作为一名理工科的学生，应当以锻炼熟练的实验动手能力及严谨的实验求真精神为重点，努力投入到实践生产中去。
而这次收音机实习，恰恰给了我们搭建起理论知识与实践活动间桥梁的机会，实乃弥足珍贵！我从小就很热爱科学，尤以物理为佳。
当还是孩童时便对“发明大王”爱迪生的成就惊叹不已，幻想自己将来也能成为一名杰出的工程师。
怀着对未来的美好憧憬，我尽了自己的全力去实现自己的目标。
其实，很多时候是迷茫，因为直觉总是告诉自己几乎不可能成为那种人的。
说来还真好像，长大了是一种心态，顾虑变多了；小孩时有点死心眼，显得很执拗，相信自己是特殊的，老天爷一定会眷顾着自己，不顾艰险便风雨兼程！也许是年少时的信念太过执着，因此现在每次面对现实而想过放弃自己的梦想时，一个稚嫩却坚定的声音总是在心底回响：我一定能够成功的！听从内心深沉的呼唤，我知道自己不能被暂时的困境所击倒。
唯有不断前进，才能将困难挫折抛在身后。
我发现很简单实在的一个道理，每次当我骑车平视前方的道路，总不免慨叹这条路犹如人生一样时而曲折。
当我接近前方的路再低下头来看看脚下的路途时，却恍然发现路其实一点不弯。
当我们远看时，路不是直的；但渐渐地，脚下的路就直了。
人生不何尝这样，当我们顿觉眼前迷茫时，只要不放弃前进的步伐，就能发现脚下是一条笔直的大道。
难怪爱因斯坦说，人生就像起单车，要想保持平衡，就得不断前进！幸福，靠自己争取；奋斗，是我不变的目标以此自勉！正文：大概在实习前一周我们便得到要制作收音机的通知，这次正好赶上校运动的举行，我们便有充足的时间去完成。
之前我从来没有接触过类似的实习，心里难免紧张。
幸好实习实行分组，有了队友的支援，我心里是又紧张又期待！在星期二，我们便得到了实验工具，我保管着我们这组的工具。
晚上我将工具拿出来看了看。
稍微熟悉了下实习器材。
第二天实习老师给我们讲解了生产中使用的流水生产线焊膏印刷。
超外差收音机实习报告
实习报告：超外差收音机设计与制作一、实习目的1. 掌握超外差收音机的工作原理与结构；2. 学习电子产品的装配过程，提高动手能力；3. 学习调试电子产品的方法，提高解决问题的能力。
二、实习内容1. 超外差收音机的工作原理与结构；2. 电子产品的装配过程；3. 收音机的调试与故障排除。
三、实习过程1. 超外差收音机的工作原理与结构超外差收音机是一种常见的无线电接收设备，其主要工作原理是将接收到的无线电信号经过变频、放大、检波等处理，最终还原为音频信号，通过扬声器输出。
超外差收音机相较于直接放大式收音机，具有更好的选择性、灵敏度和抗干扰能力。
超外差收音机的结构主要包括：天线、输入回路、变频电路、中放电路、检波电路、音频放大电路和功率放大电路等。
其中，变频电路是超外差收音机的核心部分，它将接收到的无线电信号转换为中频信号，以便于后续处理。
2. 电子产品的装配过程在本次实习中，我们采用了3V低压硅管六管超外差式收音机作为实训项目。
装配过程主要包括以下几个步骤：（1）元件识别与测试：根据电路原理图，识别所需的电子元件，并使用万用表测试元件的性能，确保其符合要求。
（2）元件装配：根据电路原理图和印刷图，将元件焊接至线路板上。
在装配过程中，注意遵循“先易后难、先低频后高频”的原则。
（3）焊接：使用焊接工具将元件引脚与线路板焊接牢固，注意焊接过程中的安全事项。
（4）调试：完成装配后，对收音机进行调试，确保各部分电路正常工作。
3. 收音机的调试与故障排除调试过程中，首先检查天线是否良好，然后调整输入回路、变频电路、中放电路等参数，以保证收音机正常接收信号。
在调试过程中，要熟悉使用万用表、信号发生器等仪器工具。
当收音机出现故障时，要根据现象判断可能的原因，采用分段排查的方法，逐步缩小故障范围，直至找到并解决问题。
四、实习收获通过本次实习，我深刻了解了超外差收音机的工作原理与结构，掌握了电子产品的装配过程，提高了动手能力。
精品超外差收音机实验报告
（精品）超外差收音机实验报告超外差收音机实验报告一、实验名称：晶体管超外差收音机安装与调试二、实验目的：1.了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。
2.学习并掌握超外差收音机的工作原理3.了解超外差式收音机的调试方法。
4.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。
三、实验原理图四、元器件清单五、超外差收音机工作原理图一、超外差调幅收音机电路方框图本机振荡信号与欲接收的高频信号进入混频管后，由于晶体三极管是非线性元件，在混频管输出就会得到除欲接收的高频信号（设其频率为f1）及本机振荡信号（设其频率为f2）外，还需要按一定规律产生的一些新的频率信号，如频率为f2+f1、f2-f1等信号。
这些信号经过混频管输出端的调谐回路——中频变压器（简称中周）选择后，只允许f2-f1=465kHz的信号送入下一级。
465kHz称为中频信号。
例如，当收音机接收810kHz电台信号时，收音机的本机振荡产生的振荡信号频率为1275kHz，1275kHz比810kHz高465kHz，送到中频放大器的信号频率为465kHz。
从混频管输出的中频信号是微弱的，为了使收音机又足够的灵敏度，必须把微弱的中频信号进行放大后再检波。
为了保证有足够的放大量，一般收音机有两级中频放大级，用三只中频变压器，它们都被调在465kHz中频信号频率上，所以465kHz中频信号得以顺利通过而得到足够的放大量，其它频率的干扰信号受到中频变压器的抑制而被大大消弱。
因而中频放大级对于收音机的灵敏度和选择性有着决定性的影响。
经过中频放大后465kHz的中频信号，是一种载波信号，它仍携带着音频信号，还需要有检波器把音频信号检出来。
通过检波器检出的音频信号是很微弱的，一般只有几毫伏，还不足以去推动扬声器发出声音，所以还要经历低放级（前置放大级）放大后再通过功率放大级放大后，才能推动扬声器发出宏亮悦耳的声音。
