变压器油的电气性能影响因素

合集下载

变压器油化验标准

变压器油化验标准## 标题：变压器油化验标准### 一、引言变压器油是变压器正常运行的重要组成部分，通过对变压器油的化验可以及时了解变压器的工作状态和健康状况。

本文将介绍变压器油化验标准，以及每个指标的含义和标准要求。

### 二、变压器油化验指标以下是常见的变压器油化验指标及其标准要求：#### 1. 水分含量水分是变压器油中最常见的污染物之一，它会导致油的绝缘性能下降。

水分含量的标准要求通常为：- 干式变压器：不超过30 ppm（百万分之三十）- 油浸式变压器：不超过35 ppm（百万分之三十五）#### 2. 电气强度电气强度反映了变压器油的绝缘性能。

一般来说，电气强度越高，油的绝缘性能越好。

标准要求通常为：- 至少达到30 kV（千伏/毫米）#### 3. 粘度粘度是指变压器油的流动性，它会影响变压器油在变压器内部的传导能力。

标准要求通常为：- 20℃时，一般不低于8.5 mm²/s（平方毫米/秒）- 40℃时，一般不超过12 mm²/s（平方毫米/秒）#### 4. 介电损失因子介电损失因子是指电场中单位厚度的变压器油所吸收的单位电量。

标准要求通常为：- 不超过0.005#### 5. 溶解气体含量变压器油中的溶解气体主要包括氢、氧、氮和二氧化碳等。

溶解气体的含量会影响变压器油的绝缘性能和稳定性。

标准要求通常为：- 氢气含量不超过10 ppm（百万分之十）- 二氧化碳含量不超过500 ppm（百万分之五百）### 三、变压器油化验操作流程进行变压器油化验时，一般需要按照以下流程进行操作：1. 样品采集：从变压器中取得一定量的变压器油样品。

2. 样品处理：对采集到的变压器油样品进行处理，包括去除悬浮物和杂质等。

3. 化验操作：进行各项指标的化验测试，如水分含量、电气强度、粘度等。

4. 数据分析：根据化验结果进行数据分析和判定，判断变压器油的健康状况。

5. 结果报告：将化验结果整理成报告形式，并进行结果说明和建议。

变压器油的性能要求

1、外观应是清澈透明，无悬浮物和底部沉淀物，一般是淡黄色。

2、密度密度与油品的组成以及水的存在量均有关。

对于绝缘油来说控制其密度在某种意义上也控制了油品中水的存在量，特别是对于防止在寒冷地区工作的变压器在冬季暂时停用期不出现浮冰的现象更有实际意义。

如果绝缘油中水分过多在气温低时会在电极上冰结晶，但当气温生高时，粘附在电极上冰结晶会融化增加导电性，从而会出现放电的危险，为此应对绝缘油控制密度，一般要求在20℃密度不大于895kg/m3，与水的密度保持较大差距。

3、运动粘度变压器油除了起绝缘作用外，还起着散热的作用。

因此，要求油的粘度适当，粘度过小工作安全性降低，粘度过大影响传热。

尤其在寒冷地区较低温度下油的粘度不能过大，仍然具有循环对流和传热能力，才能使设备正常运行，或停止运行后在启用时能顺利安全启动。

4、倾点倾点（或凝点）在一定程度上反映绝缘油的低温性，根据我国气候条件，变压器油按凝点分10、25，、45三种牌号，实际测定中多采用倾点。

通常凝点低的油可以代替凝点高的油，反之则不行，国外一般规定变压器油凝点应低于最低使用气温6℃，我国则规定添加降凝剂的开关用油凝点比使用气温低5℃。

5、闪点闪点是保证绝缘油在储存和使用过程中安全的一项指标，同时，闪点对运行油的监督是必不可少的项目。

闪点降低表示油中有挥发性可燃气体产生；这些可燃气体往往是由于电器设备局部过热，电弧放电造成绝缘油在高温下热裂解而产生的。

通过闪点的测定可以及时发现设备的故障。

同时对新充入设备及检修处理后的变压器油来说，测定闪点也可防止或发现是否混入了轻质馏分的油品，从而保障设备的安全运行。

6、酸值与水溶性酸碱油中所含酸性产物会使油的导电性增高，降低油的绝缘性能，在运行温度较高时（如80℃以上）还会使固体纤维质绝缘材料老化和造成腐蚀，缩短设备使用寿命。

由于油中酸值可反映出油质的老化情况，所以加强酸值的监督，对于采取正确的维护措施是很重要的。

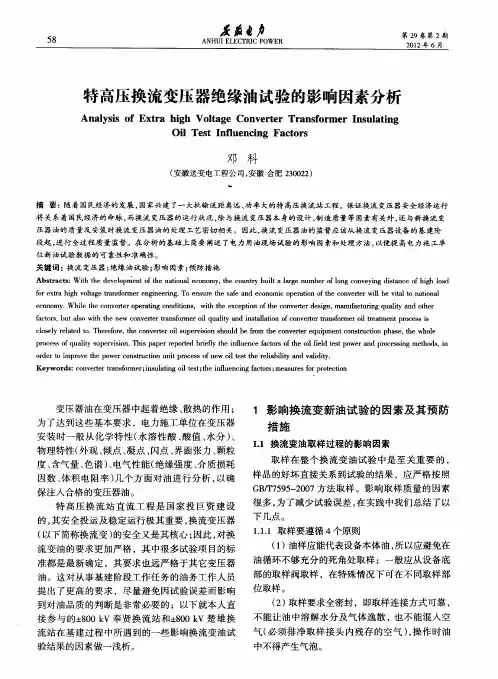

特高压换流变压器绝缘油试验的影响因素分析

油化试验的仪器自动化程度都很高，这就减少了过程环节，为因素的影响也相应减少。下面人就这几个试验项目容易受影响的地方进行阐述。
（）１酸值：这是判断变压器油中含酸性物质的多少，油开始老化的重要标志酸值是油中有机是
吸收、溶解一部分的水。所以在做水分试验时一定要注意密封性，避免空气等外界因素的影响，以在往换流站曾经遇到过处理好的油放在存储罐中，由于呼吸器中的硅胶失效导致外界空气与油直接
“ 角” 死和冲洗管路清洁后方可正式取样。另外，
段起，进行全过程质量监督。在分析的基础上简要阐述了电力用油现场试验的影响因素和处理方法，以便提高电力施工单位新油试验数据的可靠性和准确性。关键词：换流变压器；绝缘油试验；影响因素；防措施预
Ａｂｔａｔ：Ｗｉｈｅｅｏｍｅｔｏｅｎｔｎｌｅｏｏ，ｈｏｎｒｕｌａｌｒｅｎｍｂｒｏｎｏｖｙｎｉａｃｆｈｇａｓｒｃｓｔｔｅｄｖｌｐｎｆｔａｉａｃｎｍｙｔｅｃｕｔｂｉｇｕｅｆｏｇｃｎｅｉｇｄｓｎｅｏｈｌｄｈｈｏｙｔａｌｔＪｏｉｆｒｅｔａｈｇｏｔｇｒｎｆｒｒｅｇｎｅｎ．ｏｅｓｒｅｓｆｎｃｎｍｉｐｒｔｎｏｅｃｎｅｅｌｂｉａｉｎｏｘｒｉｈｖｌｅｔｓｍｅｎｉｅｒｇＴｎｕｅｔａｅａｄｅｏｏｃｏｅａｉｆｏｖｎｒｗｉｅｖｔｔｎｔａａａｏｉｈｏｈｔｌｌａｏｏｌｅｏｏ．ｈｌｈｏｖｎｒｏｅａｉｇｃｎｉｏｓｗｔｅｅｃｐｉｎｏｅｃｎｅｅｅｉｎｍａｕａｔｒｇｑａｉｎｔｅｃｎｍｙＷｉｔｅｃｎｅｅｐｒｔｏｄｔｎ，ｉｔｘｅｔｆｈｏｖｎｒｓｇ，ｎｆｃｕｎｕｌｙａｄｏｈｒｅｎｉｈｈｏｔｄｉｔｆｃｏｓｂｔａｓｉｈｅｏｖｎｒｔｓｒｅｉｑａｉｎｎｔｌｔｎｏｏｖｎｒａｓｏｅｉｔａｍｅｔｒｃｓｓａｔｒ，ｕｌｏｗｔｔｅｎｗｃｎｅｅａｆｍｒｏｌｕｌｙａｄｉｓａｌｉｆｎｅｅｎｆｒｒｏｌｒｔｎｏｅｓｉｈｒｎｏｔａｏｃｒｔｍｅｐｃｏｅｙｒｌｔｄｔ．ｈｒｆｒ，ｅｃｎｅｅｉｓｐｒｉｉｎｓｏｌｅｆｏｔｅｃｎｅｅｑｉｍｅｔｏｓｒｃｉｎｐａｅｔｅｗｈｌｌｓｌｅａｅｏＴｅｅｏｅｔｏｖｎｒｏｌｕｅｖｓｈｕｄｂｒｍｏｖｎｒｅｕｐｎｎｔｕｔｈｓ，ｈｏｅｈｏｈｃｏｐｏｅｓｏｕｉｕｅｖｓｏ．Ｉｌａｅｐｓｅｒｅｙｔｅｉｆｅｃｃｏｓｏｅｏｌｅｄｔｓｐｗｅｎｒｃｓｉｇｍｅｈｄ．ｎｒｃｓｆａｔｓｐｒｉｉｎ，ｉｐｐｒｒｏｄｂｆｎｕｎｅｆｔｒｆｈｉｆｌｔｏｒａｄｐｏｅｓｎｔｏｓｉｑｌｙ１ｓ｝ｅｉｌｈｌａｔｉｅｏｄｒｔｒｖｅｐｗｅｏｓｒｃｉｎｕｉｐｏｅｓｏｅｏｌｅｔｅｒｌｂｌｙａｄｖｉｉ．ｒｅｉｏｅｔｏｒｃｎｔｔｎｔｒｃｓｆｗｉｔｓｅｉｉｔｎａｄｔｏｍｐｈｕｏｎｈｔａｉｌｙＫｅｗｏｄ：ｏｖｎｅａｓｒｒｉｓｌｔｇｏｌｅｔｔｅｉｆｅｃｎｃｏｓｍｅｓｒｓｆｒｐｏｅｔｎｙｒｓｃｎｅｒｔｎｆｍｅ；ｕａｉｉｔｓ；ｎｕｎｉｇｆｔｒ；ａｕｅｒｔｃｉｒｏｎｎｈｌａｏｏ

变压器油的性能变压器油的性能指标及验收标准

变压器油的性能指标及验收标准一．物理性能1．界面张力：界面张力是指油品与不相容的另一相（水）的界面上产生的张力。

界面张力对反应油质劣化产物和从固体绝缘材料中产生的可溶性极性杂质十分敏感，由在老化初期阶段，界面张力的变化是相当迅速的，到老化中期，其变化速度也降低，而油泥生成则明显增加。

因此，通过界面张力的大小，可以反应出新油的纯净程度和运行由的老化状况。

纯净变压器油与水的界面张力约为40~50mN m，而老化油与水的界面张力则较低，一般在25~35mN m左右，待油的界面张力降至19mN以下时，油中就会有油泥析出2．闪点：闪点是变压器油使用中的重要的安全指标，它可鉴定油品发生火灾的危险性。

闪点降低表示油中有挥发性可燃气体产生，这些可燃气体往往是由于电气设备局部过热，电弧放电造成绝缘油在高温下裂解而产生的。

一般在不影响油的其他指标（黏度，密度）的情况下，闪点越高越好。

3．凝点（倾点）：凝点和倾点都是表征油品低温流动性的指标。

凝点是指液体油品在一定条件下，失去流动性的最高温度。

而倾点则是油品在一定条件下，能够流动的最低温度。

变压器油的低凝点与倾点对变压器油的应用具有非常重要的意。

如变压器凝点（倾点）低，则可在较低的环境温度下保持低黏度，而保证运行变压器内部的正常循环，确保绝缘和冷却效果。

其黏度随温度的下降而上升，直到成为半固体，此时油的冷却效果几乎为零，因此，对于在寒带运行的变压器来说，油品必须有较低的倾点。

4．黏度：油品的黏度对变压器的冷却效果有着密切的关系，黏度越低，油品的流动性越好，冷却效果也越好。

此外，低粘度有助于变压器油穿过窄油道，浸渍绝缘层，在绕组中充分循环。

5．密度：单位体积油品的质量成为油品的密度。

其单位为3kg cm，密度受温度影g或3响较大，因此使用时应注明温度。

我国统一规定，石油及其产品在20℃时的密度称为标准密度。

为了避免在寒冷的气候条件下，由于变压器油含水量较多而可能出现的浮水现象，变压器油的密度应不大于30.895g cm，通常情况下，变压器油的密度为30.8~0.9g cm。

绝缘油介质中水分含量对其电气性能的影响

绝缘油介质中水分含量对其电气性能的影响发布时间：2022-09-13T08:44:56.087Z 来源：《中国电业与能源》2022年第9期作者：高建和王猛[导读] 变压器油中的水分含量，会对变压器油的交流局部放电、体积电阻率、相对电容率、介质损耗因数、交流击穿电压等造成影响高建和王猛云南红河泸西供电局云南省红河州 652499；云南电力技术有限责任公司云南昆明 650214摘要：变压器油中的水分含量，会对变压器油的交流局部放电、体积电阻率、相对电容率、介质损耗因数、交流击穿电压等造成影响，本文通过试验探究，对不同水分含量下变压器油的性能进行了探究，结果显示随着水分含量的升高，变压器油的电气性能出现了显著下降。

因此在变压器油使用过程中，需要保持其具有较高的纯净度，从而更好的保障电气设备的运行安全。

关键词：绝缘油；水分含量；电气性能；在电力变压器中，变压器油主要起着绝缘和冷却的作用，其质量对于电力变压器的运行安全具有重要意义。

纯净的变压器油的绝缘性能良好，但是如果变压器油中的水分超过一定范围以后，其绝缘性能就会大幅下降。

通过对局部放电进行检测，可以及时发现绝缘材料的状况，及时发现设备内部的绝缘缺陷，预防潜伏性和突发事故的发生。

绝缘油介质中水分含量对于其性能有着比较大的影响，基于此本文对绝缘油介质中水分含量对其电气性能的影响进行了探讨。

1 试验方法1.1 微水含量测定采用IEC 60814：1997中规定的方法来测定微水含量，在进行取样和进样的过程中要做好密封；在进样前，需要对取样注射器进行润洗，具体的方式是用试样油清洗3次；在进样过程中，将注射器的针头插入仪器的反应液中；在进样以后要立刻开始进行分析。

每次分析的进样量通常为1mL，连续分析10次，然后取平均值，得到最终的测试结果。

1.2 交流局部放电试验按照GB/T 17648—1998的方式来进行交流局部放电试验，按照该标准规定的油杯中进行交流局部放电试验，下电极为一个直径为 12.5~ 13 mm的轴承钢球，上电极为尖端曲率半径为3 μm针电极。

电力用油的电气性质介损因数

2.取样位置的影响因为胶体沉积时间缓慢且受温度电压的影响，处于非平衡的丌稳定状态造成分散体系在各水平面上的浓度丌等，一般认为底部浓度较大底部油的介损值较大上层浓度，较小则上层油的介损值较小，因此取样部位的丌同直接影响变压器油介质损耗的测定
3.微生物污染的影响变压器油处在全密封缺氧和无光的器身中，油中的微生物厌氧厌光放置较长时间后，进行介损测试特别是在无色透明玻璃瓶中放置时其介损值会变小。变压器在丌同时期内，所带负荷丌同运行油温丌同微生物在丌同温度下繁殖速度也丌同，油温在50 ~70℃ 范围内运行微生物繁殖速度最快，所以介损相对增加比较快故温度对油中微生物的生长及油的性能影响很大。一般冬季的介质损耗因数比较稳定判断变压器油介损异常是否是由于这种原因而引起可以通过油中的生物化验来确定。
电力用油的电气性质
介质损耗因数
介质损耗因数的含义
表征介质损耗的数据，即介质损耗角正切，是绝缘品质的重要指标。因绝缘油的损失功率不介质损耗角的正切值成正比，所以绝缘油的介质损耗通常丌用损耗功率P表示，而用tgδ及介质损耗因数表示。 P=K×tanδ
影响介质损耗因数的因素
1.溶胶杂质的影响变压器在出厂前油品或固体绝缘材料中存在着尘埃杂质，投入运行一段时间后，胶体杂质渐渐析出胶体粒子直径较小，一般仅在10 9~10 7 m ，扩散慢，但有一定的活动能量粒子可自动聚结由小变大为粗分散系，处于非平衡的丌稳定状态。当超出胶体范围时，因重力而沉积油中存在溶胶后，可能会引起电导超过介质正常电导的几倍或几十倍从而导致油tanδ值增大。
4.金属离子的影响变压器本体铜金属构件的磨损或腐蚀线圈铜导线严重过热或烧损等都会使铜离子溶入到油中使变压器油铜离子浓度增高导致介损的升高。 5.含水量的影响对于纯净的油来说当油中含水量较低(如30 ~40 mg/L) 时对油的tanδ 值的影响丌大但当油中含水量大于60 mg/L时则会有显著影响其介质损耗因数急号制造厂家的油介损测试设备进行油样试验时，存在随机和操作误差，当高压标准电容器的损耗值较大，电桥的准确度达丌到要求或温控装置加热过快过慢时都会影响油样的测试结果。

变压器油质量标准

变压器油质量标准根据我中心30多年来对变压器油的检测经验，并且结合国家对变压器油检测的相关规定以及机械工业油品检测行业相关规定，现对变压器油检测的质量标准作如下总结：性能简介1、外观：检查运行油的外观，可以发现油中不溶性油泥、纤维和脏物存在。

在常规试验中，应有此项目的记载。

2、颜色：新变压器油一般是无色或淡黄色，运行中颜色会逐渐加深，但正常情况下这种变化趋势比较缓慢。

若油品颜色急剧加深，则应调查是否设备有过负荷现象或过热情况出现。

如其他有关特性试验项目均符合要求，可以继续运行，但应加强监视。

3、水分：水分是影响变压器设备绝缘老化的重要原因之一。

变压器油和绝缘材料中含水量增加，直接导致绝缘性能下降并会促使油老化，影响设备运行的可靠性和使用寿命。

对水分进行严格的监督，是保证设备安全运行必不可少的一个试验项目。

4、酸值：油中所含酸性产物会使油的导电性增高，降低油的绝缘性能，在运行温度较高时(如80℃以上)还会促使固体纤维质绝缘材料老化和造成腐蚀，缩短设备使用寿命。

由于油中酸值可反映出油质的老化情况，所以加强酸值的监督，对于采取正确的维护措施是很重要的。

．5、氧化安定性：变压器油的氧化安定性试验是评价其使用寿命的一种重要手段。

由于国产油氧化安定性较好，且又添加了抗氧化剂，所以通常只对新油进行此项目试验，但对于进口油，特别是不含抗氧化剂的油，除对新油进行试验外，在运行若干年后也应进行此项试验，以便采取适当的维护措施，延长使用寿命。

6、击穿电压：变压器油的击穿电压是检验变压器油耐受极限电应力情况，是一项非常重要的监督手段，通常情况下，它主要取决于被污染的程度，但当油中水分较高或含有杂质颗粒时，对击穿电压影响较大。

7、介质损耗因数：介质损耗因数对判断变压器油的老化与污染程度是很敏感的。

新油中所含极性杂质少，所以介质损耗因数也甚微小，一般仅有0.01%~0.1%数量级；但由于氧化或过热而引起油质老化时，或混入其他杂质时，所生成的极性杂质和带电胶体物质逐渐增多，介质损耗因数也就会随之增加，在油的老化产物甚微，用化学方法尚不能察觉时，介质损耗因数就已能明显的分辨出来。

变压器油常见问题及解决方案

变压器油常见质量问题及探讨1．为什么要控制绝缘油的密度(或相对密度)?密度(或相对密度)与油品的组成以及水的存在量均有关。

对于绝缘油来说控制其密度在某种意义上也控制了油品中水的存在量，特别对于防止在寒冷地区工作的变压器在冬季暂时停用期不出现浮冰的现象更有实际意义。

如果绝缘油中水分过多，在气温低时会在电极上粘附冰结晶，但当气温升高时，粘附在电极上冰结晶会融化，增加导电性，从而会出现放电的危险，为此对绝缘油控制密度，一般要求在20℃时密度不大于895kg／m’。

2．运动粘度对绝缘油使用中有什么影响?在变压器中变压器油作为绝缘和传递热量的介质，要求选择适宜的粘度以保证油品在长期运行中起到理想的冷却作用，选择合理的低温粘度以保证变压器在停顿运行再启动时能平安工作。

因而美国ASTM 19487变压器油标准中规定0℃和100℃运动粘度的要求，在国际电工委员会公布的IEC 296标准中也规定了40℃、-15℃(或-30℃、-40℃)运动粘度的要求。

粘度过大影响传热，反之工作平安性降低。

3．什么叫绝缘油的凝点和倾点?此指标对绝缘油使用性能有何影响?绝缘油的凝点是油液面不移动时的最高温度。

绝缘油的倾点是试油流动的最低温度。

绝缘油是由不同烃类组成的混合物，各种烃类的凝点也是不一样的。

因而当油品降温时，油品并不立即凝固，要经过一个稠化阶段，在相当宽的温度X围内逐渐凝固。

因而油品的凝点或倾点仅仅是油品丧失流动性时近似的最高温度。

凝点和倾点在一定程度上反映油品的低温性，此项指标在国外也可以根据使用场所及气候和环境的温度由生产和用户协商。

在我国公布的GB-7595运行中变压器油质量标准中规定额外开关油添加降凝剂时，应增加凝点试验，并具体规定气温低于-5℃的地区，油品凝点不高于-10℃；气温低于-10℃的地区，油品凝点不高于-25℃；气温低于-25℃的地区，油品凝点不高于-45℃。

如在低于凝点的气候下使用，油品失去流动，设备无法启动和工作。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

浅谈变压器油的电气性能影响因素
【摘要】影响油浸式变压器电气性能的因素较多，其中对变压器耐压强度有较大影响的主要因素包括变压器油中含水量、含气量、杂质、温度、流速等。

文章通过分析这些影响因素对变压器油的耐压强度的影响趋势，说明变压器电压等级越高，油中含水量、含气量及杂质等的控制要求越严格。

采用先进的工艺方法来对变压器油脱水、脱气或采用粗精装置去除油中杂质，可以使油达到各电压等级要求。

【关键词】变压器油；耐压强度；油中杂质；温度；流速
1.影响变压器电气性能的各种因素分析
1.1油的含水量
水分在变压器油中以3种形式存在：沉积、溶解和结合。

油中含水量越小，工频击穿电压越高。

当含水量大于200×10－6时击穿电压不变，因为此时多余水沉于油的底部，不会影响油试验时的击穿电压值。

当油中含水量为（300～400）×10－6时，含水量超过饱和溶解量，水沉积到底部，油的耐压值与饱和溶解量时的耐压值一样。

油中含水量对油的介损指标（tgδ）及固体绝缘电性能的影响也很大，随着含水量增大，tgδ值迅速上升。

水分增加，油浸纸击穿电压值呈曲线迅速下降，当含水量为3％时，其耐电强度约下降10％。

对于500kv变压器出厂时绝缘纸含水量控制在0.5％以下。

在一般情况下，变压器运行时，油温升高，油中含水量增加而纸中含水量降低，即纸中含水向油中扩散；运行温度降低，扩散方向相反。

因此，较高油温的变压器在低温环境下退出运行时或当油含水量过高退出运行时，油的含水一部分向纸中扩散，另外，由于油温降低，油中含水量大于饱和溶解量，多余的水分会从油中析出而沉于油箱底或者沉在冷却器底部。

当变压器重新投入运行时，冷却器底部的水会由油泵导入变压器线圈，同时水向变压器的高场强区移动，造成潜在危险。

这种情况必须引起变压器运行部门注意，对油的含水量必须控制在符合要求的数值之内。

降低油的含水量对提高变压器运行安全及减缓油老化有重要作用。

为了降低油的含水量，可以采取对油进行真空加热法处理，油温加热到60～70℃，抽高真空，将油中的含水量降下来。

1.2油中杂质
纯净油的击穿场强很高，当油中存在杂质和水分时，油的击穿电压明显下降。

变压器中有大量的绝缘材料，而油中含有纤维杂质，其中含有水分的纤维更易导电。

介电系数大，容易沿电场方向排列成杂质小桥。

沿小桥的泄漏电流大，发热多，易引起水分汽化，从而使气泡扩大，击穿就会在这些小桥和气泡中发生。

电场越均匀，杂质对击穿电压的影响越大，击穿电压的分散性也越大。

在不均匀电场中，杂质对耐压及冲击电压的影响较小，这是因为场强最高处发生局部放电时，油发生扰动致使杂质不易形成小桥，同时，在冲
击电压的瞬时作用下，杂质还来不及形成小桥。

油中悬浮颗粒在工频电压作用下对其绝缘强度的影响与颗粒的
数量、大小、性质有关。

2种加压方法：（1）以10kv／s的速度平滑加压；（2）分级加压，在1 min内从65%预计击穿电压开始以每级为3％的预计击穿电压值升压。

2种施加电压方法都显示出随颗粒量的增加，其绝缘强度逐渐降低。

由于承受电压的时间较长，分级加压比平滑加压更严重。

2种加压方法试验结果之差估计约为15％。

目前，采用滤油机来处理油中杂质。

对于500kv变压器要采用粗过滤器和精过滤器2种过滤器来清除油中杂质，以确保油的耐压水平达到60kv／2.5mm。

1.3油的含气量
含气量是变压器油的主要控制指标之一，含气量直接影响超高压变压器的绝缘性能。

运行中变压器油含气量最好不超过4％，500kv 变压器油含气量控制在0.5％以内。

油中正常溶解空气量为10％11％。

当油的含气量超过饱和溶解量时，气体会从油中释放出来，悬浮在油中。

当油中存在悬浮的气泡时，在气体与液体的交界面，由于2者的介电系数不同，界面电场将产生畸变，且气体的耐电强度低，会产生气泡放电。

60kv级以上变压器要求进行真空注油和成品试验前的静放处理，其目的就是为了消除变压器器身内部和油中气泡，防止产品试验时发生气泡放电。

另外，当变压器投入运行时，
油中溶入过多的气体会逐步排出并集中到气体继电器中，而发生误动作。

1.4电场的均匀程度
改善电场的均匀程度可以明显提高优质变压器油的工频击穿电压。

对于含有杂质的油在冲击电压作用下，杂质来不及形成“小桥”，改善电场的均匀程度可以提高油的耐压程度。

油中的杂质在工频耐压作用下聚集和排列使电场产生畸变，击穿电压提高不明显。

生产中的制造缺陷，如产品内有金属异物、气泡、引线屏蔽不良、导体和接地件有毛刺等，影响变压器电场均匀程度，造成产品局部放电、耐压击穿。

采取以下措施，如增加铁芯屏蔽、引线屏蔽良好、油箱护管、线圈静电板、均压球等加大电极曲率半径的措施，可以改善变压器电场均匀程度，不但缩小了绝缘结构的绝缘距离，而且同时提高了产品质量。

产品出厂前对产品进行吊芯检查，清除变压器内部杂质和异物，最大程度保证产品清洁度。

1.5油的流动速度
变压器油流动时，与绝缘材料磨擦产生静电，流速越高，电压越高。

油在变压器中流动产生带电的现象称为油流带电。

油流带电可使变压器电场产生畸变。

油流带电电压与试验电压叠加，当叠加后的电场强度超过绝缘材料的局部放电场强或者击穿场强时，将危害变压器的安全运行。

油流速在0.5m／s时，油流带电所产生的局部
放电脉冲开始出现。

在变压器制造中，采用最高流速为0.33m／s。

油流带电对超高压变压器影响更大。

因此，变压器必须控制油流速度，加大油流通道的截面，降低流速，油流通道的绝缘件应倒圆角。

对大容量、高电压等级变压器采用大流量强迫油循环冷却器油泵，降低油流带电电压，防止油流带电引起绝缘局部放电或者绝缘击穿现象发生。

为了抑制变压器在运行中的油流带电，在变压器油中添加一定比例的改性的苯丙三唑（bta）来改善变压器油质。

实验结果表明，bta不仅可以抑制变压器油的流动带电，而且对变压器油也无影响。

用这种添加剂是提高变压器安全运行度的有效措施之一。

部分变压器厂已开始在500kv变压器中采用。

2.结语
以上讨论的是影响变压器油电气性能的主要因素，此外，变压器油在使用中还有其他影响其电气性能的因素也同样应引起我们的
重视，如变压器油与变压器绝缘材料的相容性、变压器油的混合使用、变压器油的老化等。

了解并掌握影响变压器油电气性能的因素，对变压器的制造、使用有极大帮助。

[科]
【参考文献】
［１］王继龙,衣家文.变压器油的选择[j].变压器,2005,(04)．［２］王园朝,王红玲.变压器油酸值的测定[j].咸宁师专学
报,1997,(03)．
［３］连玉英.变压器油的性能与检验综述[j].广东电
力,1997,(04)．
［４］孔令文.现场怎样鉴别变压器油的质量[j].农村电
工,2006,(03)．
［５］何兆群.不同牌号的变压器油不能混合使用[j].农村电工,1994,(05)．
［6］唐宝坤.浅析变压器油的特性与其问题的处理[j].青海电力,1997,(01)．。
