塑胶件阻燃测试方法和标准
塑胶制品中的防火等级划分标准
塑膠製品中的防火等級劃分標準（UL 阻燃等級）可燃性UL94等級是應用最廣泛的塑膠材料可燃性能標準。
它用來評價材料在被點燃後熄滅的能力。
根據燃燒速度、燃燒時間、抗滴能力以及滴珠是否燃燒可有多種評判方法。
每種被測材料根據顏色或厚度都可以得到許多值。
當選定某個產品的材料時，其UL等級應滿足塑膠零件壁部分的厚度要求。
UL等級應與厚度值一起報告，只報告UL等級而沒有厚度是不夠的。
塑膠阻燃等級由HB，V-2，V-1向V-0逐級遞增：1、HB：UL94標準中最底的阻燃等級。
要求對於3到13 毫米厚的樣品，燃燒速度小於40毫米每分鐘；小於3毫米厚的樣品，燃燒速度小於70毫米每分鐘；或者在100毫米的標誌前熄滅。
2、V-2：對樣品進行兩次10秒的燃燒測試後，火焰在60秒內熄滅。
可以有燃燒物掉下。
3、V-1：對樣品進行兩次10秒的燃燒測試後，火焰在60秒內熄滅。
不能有燃燒物掉下。
4、V-0：對樣品進行兩次10秒的燃燒測試後，火焰在30秒內熄滅。
不能有燃燒物掉下。
UL認證分幾個等級?是如何表示各等級?下面是詳細資料：美國阻燃材料標準及測試方法美國阻燃材料標準為ANSI/UL-94-1985標準UL94試驗共有五種：1．HB級的水準燃燒試驗2．94V-0、94V-1、94V-2級的垂直燃燒試驗3．94 5-V級的垂直燃燒試驗4．用輻射板的火焰蔓延指數試驗（按ASTM E 162的標準測定這裏不作介紹）5．94VTM-0,94VTM-1,94VTM-2級的垂直燃燒試驗（VTM指極薄的材料這裏不作介紹）現分述如下94HB級的水準燃燒試驗方法：本試驗採用長127mm，寬12.7mm，最大厚度12.7mm，最小厚度3.05mm的小條狀試樣。
在無通風的試驗箱中進行。
評為94HB級的材料，試樣厚度為12.7mm時，在76.2mm標距上的燃燒速度不大於38.1mm/min，或試樣厚度小於3.05mm時，燃燒速度不大於38.1mm/min 或在達到102mm標線之前，必須停止燃燒。
塑料件防火测试范文
塑料件防火测试范文一. 一般的塑胶种类及其简称二. UL 对胶料主要从三个方面检测, 即耐热性、电气/ 机械特性以及温度/老化1) . 耐热性测试根据UL94(Test for Flammability of Plastic Materials forParts in Devices andApplianee进行，共有六种分别如下：a. 94HB 这一测试在于检测物质的燃烧率, 通常对非阻燃物质适用;b. 94V 这一测试在于检测物质的自我熄灭能力, 通常对阻燃武装适用. 根据测试结果的不同分为三个等级： V-0、V-1、V-2.c. 94VTM 这一测试是对在94V 测试中扭曲、收缩或已损耗的物质进行, 由于它们的情况特殊, 不能达到94V 的登记. 因而只能判定为94VTM 等级的材料,与94V测试的检测与芬兰方式一样, 分为VTM-0、VTM-1 以及VTM-2;d. 94-5V 有一些产品由于其尺寸问题不易被移动, 用于它们外壳的材料就必须适用这一测试. 但这些材料必须先符合94V 等级的要求. 然后根据检测结果分为94-5VA 和94-5VB 两种等级.e. Radiant panel 这一测试在于检测当材料被置于一定辐射热能下时, 其表面的耐燃性. 主要适用以大片面积使用的材料, 在于检测火焰在材料表面燃烧的速度.f. 94HBF、94HF Material used in non-structural applications(I,e. acoustical foarn) aretested for 94HBF、94HB-1 or 94HB-2 ratings.g. Follow-up Requirements 在上述的耐燃测试后, 还会以红外线分析等方式检测材料的构成是否有改变.2) . 对于要用作电气绝缘和/ 或机械支持的材料, 除了进行耐燃方面的测试外, 还被要求检测其电气/ 机械方面的特性. 根据的测试标准是UL746A(Polymeric Materials - Short Term Property Evaluations);而测试结果则规范于UL746C(Polymeric Materials - Use in Electrical Equipment Evaluations), 以决定其对专门产品的使用性.电气/机械的测试分为4 组: a. 第一组测试是抗燃烧测试HWI - Hot Wire Ignition:按点燃试片或burn through the specimens without ignition 的秒数分为6个等级, 等级数字越小表示材料越好. 通常对与不带绝缘的活体直接接触的材料要进行这一测试.b. 第二组是电痕测试CTI - Comparative Trackinglndex:在一定的电压下对放了两个电极的样品滴浓度为1%的氯化铵溶液, 根据其所能承受的电压分为6 个等级.-High Voltage Arc Tracking Rated以在标准规定的条件下材料表明产生电痕的速度(mm/min), 分为5 个等级.CTI 与HVTR 这两种测试主要对与下列部分直接接触或距离不到1/32 英寸(0.8mm)的材料适用：# 不带绝缘的活体# 不同极性的活体# 用于接地的非导电金属# 任何可接触表面如材料本身的适用电压在600V~35KV 之间, 则适用另一种inclined-plane Tracking 测试.ASTM D495 - voltage Low-Curre nt Dry Arc Resista nee 这一测试对使用在高压电讯产品上的材料适用.-Arc Resista neeIEC Glow Wire Ignitability Temperature(GWIT) & IEC Glow Wire FlammabilityTemperature (GWFI)c. 第三在测试是绝缘阻抗测试对用作电气绝缘或无绝缘活体外壳的材料要进行volume Resistivity、SurfaceResistivity、Dielectric Strength 测试.d. 第四组测试是有关热变形与尺寸变形的测试Test: 用以测定材料在一定负载下软化的温度, 然而每种材料只需进行这3 种测试中的一种.与Water Absorption Tests: 这两种测试针对需要暴露水中或高度潮湿环境下的材料进行. 分为f1 与f2 两个等级. 要达到f1 等级, 需要符合以下条件: 样品置于带Xe 元素的房间里1000 小时, 进行紫外线与喷水测试后, 保留原值的70%, 在70°C 的水中浸泡7 天后, 须保留原值的50%. 另材料还需要进行伸张度、柔软度以及耐撞击度的检测. 这些测试后材料的耐燃等级不得有变; 至于f2 等级, 材料衹要进行上述的部分测试, 并且测试结果不需要达到一定的值.e. 第五组测试是机械特性包括拉力测试、弯曲测试、拉力撞击测试与Izod 测试, 但不是每种材料都需要这四种测试. 一般来说拉力测试与拉力撞击测试对热塑性材料适用; 弯曲测试与Izod 测试对热固性材料适用.3) .适用温度一RTI - Relative Temperature Index材料的额定温度可以通过以下两种方法得到: 第一按照一般类型物质的相关温度值. 在UL746C表35.1和UL746C表6.1中有列出一般温度大于50度的所有材质; 第二种情况是工厂对其材料有比一般要求更高的温度值, 这就要根据UL746B 进行长期温度老化测试RTI Elec -与电气绝缘特性相关；RTI Mech Imp -与抗撞击、弹力以及柔软度相关；RTI Mech Str-与抗撞击、弹力以及柔软度以外的其他机械强度相关3. 如何看UL 卡1) . 各种缩写符号2) . 注意厚度. 申请UL 认证时, 最终产品的胶料厚度必须大于或等于认可的最小厚度,申请欧规时无此要求；3) . 注意颜色. 申请UL 认证时, 最终产品上胶料的颜色必须是卡上有UL 认可的颜色, 工厂不得自行添加色粉或纤维等.。
塑料材料办理燃烧性能测试标准
GB/T2406-1993
炽热棒法
GB2407-1980
水平燃烧法
GB2408-1980
垂直燃烧
GB4609-1984
点着温度的测定
GB4610-1984
烟密度法
GB8323-1987
闪点和自燃点的测定
GB9343-1988
泡沫塑料燃烧性能试验方法水平燃烧法
GB8332-1987
硬泡沫塑料燃烧性能试验法垂直燃烧法
塑料材料办理燃烧性能测试标准
燃烧性能是指材料燃烧或遇火时所发生的一些物理和化学变化，这项性能由材料表面的着火性和火焰传播性、发热、发烟、炭化、失重以及毒性生成物的产生等特性来衡量。随着塑料产业的迅猛发展，塑料制品已经成为我们的日常生活的必需品，随之而来的塑料燃烧性能测试是必要的一项工作。
塑料燃烧性能测试标准:
GB8333-198
塑料阻燃测试等级标准：
(1) GB/T2408-2008《塑料燃烧性能的测定水平法和垂直法》
(2) GB/T2406.2-2009《塑料用氧指数法测定燃烧行为》
(3)美标UL94阻燃等级(UL94阻燃等级是很重要一个标准，已被全球广泛采用。)其它还有GB/T8924-2005《纤维增强塑料燃烧性能试验方法氧指数法》、ASTMD2863、GB/T 5169.16、GB/T 5169.17、GB 4943.1等等。

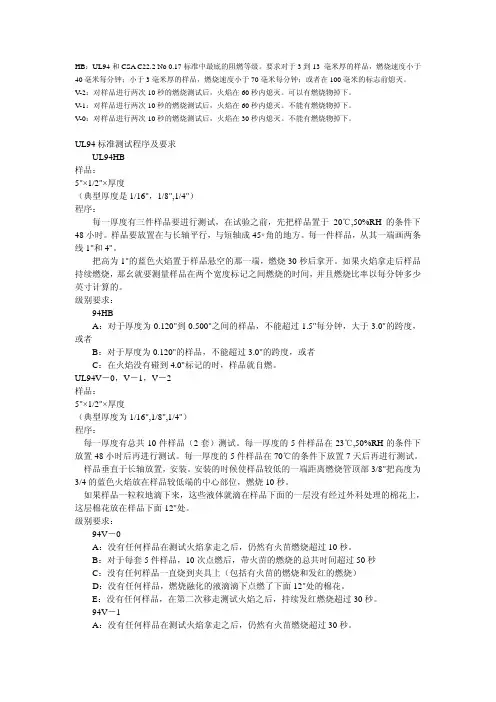

塑料阻燃等级检验
评为 94HB 级的材料，试样厚度为 12.7mm 时，在 76.2mm 标距上的燃烧速度不大 于 38.1mm/min，或试样厚度小于 3.05mm 时，燃烧速度不大于 38.1mm/min 或在达到 102mm 标线之前，必须停止燃烧。 2．94V-0、94V-1、94V-2 级的垂直燃烧试验方法
; h4 y; w! h+ d. _1 M
测试所用气体是外部控制的氮气和氧气的混合物。一个支撑的试样由引火火焰点燃，然后拿 走引火火焰。在下面过程中，氧气浓度逐渐降低，直至试样不能维持燃烧。有限氧气指数或 LOI 定义为材料可以燃烧 3 分钟或 50mm 所需的最低氧气浓度。LOI 值越高就越不容易燃烧。
B：对于每套 5 件样品，10 次点燃后，带火苗的燃烧的总共时间超过 250 秒 C：没有任何样品一直烧到夹具上（包括有火苗的燃烧和发红的燃烧） D：没有任何样品，燃烧融化的液滴滴下点燃了下面 12"处的棉花。 E：没有任何样品，在第二次移走测试火焰之后，持续发红燃烧超过 60 秒。 94V－2 A：没有任何样品在测试火焰拿走之后，仍然有火苗燃烧超过 30 秒。 B：对于每套 5 件样品，10 次点燃后，带火苗的燃烧的总共时间超过 250 秒。 C：没有任何样品一直烧到夹具上（包括有火苗的燃烧和发红的燃烧） D：允许样品燃烧融化的液滴滴下点燃下面 12"处的棉花，但棉花燃烧时间较短。
具体分级指标如下。
级别
94V-0
94V-1
94V-2
测试项目
1 十次点燃总有焰燃 烧时间最大值（S） 2 个别的有焰燃烧时
塑料燃烧性能试验方法介绍
塑料燃烧性能试验方法介绍随着塑料制品在工业和日常生活中的广泛应用，人们越来越关注塑料燃烧性能的问题。
塑料燃烧性能是指塑料材料在燃烧过程中的燃烧特性和燃烧产物对环境和健康的影响。
因此塑料燃烧性能试验方法的研究和应用具有重要的意义。
一、背景介绍塑料制品的燃烧过程会产生大量的热能、烟雾和有毒气体，其中一些烟雾和气体会对人体及环境造成严重危害，如烟雾中的二氧化碳、一氧化碳、苯类等易对人体产生致癌作用。
所以，为了保证塑料制品燃烧安全和环保性能，需要对塑料制品的燃烧性能进行评价和测试。
二、试验方法1. 垂直燃烧试验法垂直燃烧试验法是常见的用于测试塑料制品燃烧性能的方法。
该试验法是将试样制成规定大小和形状后，垂直位置放入钢质火炬中样品下端和喷火头之间距离为20mm，试样点火后，记录点火时间、燃尽时间和高度，记录烟雾密度等数据，以此评估试样的燃烧特性和燃烧产物。
2. 垂直燃烧速率试验法垂直燃烧速率试验法是评估塑料制品燃烧速率的一种方法。
该试验法是将试样制成规定的形状和大小后，放置在一定的燃烧设备上，记录点火时间和燃烧时间，计算出试样的燃烧速率。
3. 氧指数试验法氧指数试验法是测试材料燃烧性能的一种方法，其原理是将试样放入一定氧气浓度的容器中，然后通过点火方法，测量燃烧时间和底部点火时间的差值，之后根据试样的氧指数数据进行燃烧评估。
三、结论以上介绍的三种试验方法都是用于评估塑料制品燃烧性能的常见方法。
不同的试验方法可以评估不同方面的燃烧性能，如垂直燃烧试验法可以评价燃烧特性和烟雾产生情况，垂直燃烧速率试验法可以评估燃烧速率等。
针对不同的应用场景和评估需求，需要选择适当的试验方法。
综合评估塑料制品的燃烧性能，不仅有助于提高制品的安全性和环保性能，也有助于优化塑料制品的设计和生产。
塑胶材料UL防火等级测试方法
6. A blue 20 mm high flame is applied to the center of the lower edge of the specimen for 10 seconds and removed. If burning ceases within 30 seconds, the flame is reapplied for an additional 10 seconds. If the specimen drips, particles are allowed to fall onto a layer of dry absorbent surgical cotton placed 300 mm below the specimen. 蓝色 20mm 高火焰燃烧试片下端边缘中心 10 秒钟，然后移开。 假如试片在 30 秒之内停止燃烧，则本生灯火焰再次燃烧试片下端边缘中心 10 秒钟。假 如试片熔化，则滴下来的火焰分子会掉落在距试片下端 300mm 处之棉花层。
3. Five specimens of each thickness are tested after conditioning for 7 days at 70 degrees C. 同一厚度另取 5 个试片为一组在 70℃下放置 7 天后再测试。
4. Each specimen is mounted with long axis vertical 每一试片以长轴垂直地面方式固定。
Requirements for HB HB 等级的判定标准
橡胶件阻燃标准
橡胶件的阻燃标准因应用场景和具体要求而异。
常见的阻燃等级包括UL94阻燃等级、GB阻燃等级和EN阻燃等级等。
UL94阻燃等级：UL94是美国安全试验机构Underwriter Laboratories Inc.的简称，它将塑料阻燃性实验室认证标准分为V-0、V-1、V-2三个等级。
其中，V-0级是最高等级，防火性能最好。
GB阻燃等级：GB是中国国家标准的简称，中国制定了一系列阻燃标准，如GB/T 2408、GB/T 5169等。
与UL94不同的是，GB强调了热源接触和燃烧热量等多个参数，将阻燃等级分为P-a、P-b、P-c三个等级，其中P-a级的阻燃性能最好。
EN阻燃等级：EN是欧洲标准的缩写，在欧盟范围内逐步实施。
欧洲制定了一系列有关材料、设备、制品测试认证的EN标准，对塑胶阻燃性测试的认证标准则为EN 13501-1。
根据该标准，阻燃等级分为A、B、C、D、E、F，其中A级防火性能最好。
在选择橡胶件的阻燃标准时，需要根据所处领域的规定以及具体的应用场景选择合适的阻燃等级。
例如，汽车制造业对橡胶制品的阻燃等级要求较高，通常应选用UL94 V-0级的橡胶制品。
塑胶件检验要求
V-0：对样品进行两次10秒的燃烧测试后，火焰在10秒内熄灭，不能有燃烧物掉下。
3.2实配尺寸配合良好，安装方便
3.3塑胶件的强度应能满足冲击测试的要求
3.4 PP板不能有黑点、杂质、横纹、刮花等不良现象
特殊S-3
3.5 塑胶件重量公差，如下表
特殊S-3
简易的测试方法：在避风环境下用打火机点燃，要求
HB：UL94标准中最低的阻燃等级。要求对于3到13毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭；
V-2：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭，可以有燃烧物掉下。
序号
检验项目
测试要求/方法
检验频率
1
外观
1.1 表面不得有变形、脏污、色差、缩水、气纹、缺料、成型不足、毛边、刮伤等不良
一般Ⅱ级
1.2 针对有UL认证的塑胶件，须由厂商提供物性表及UL认证黄卡，作为IQC检验核对的依据
2
尺寸规格
2.1依据对应型号的产品BOM表尺寸要求进行检查
3
特性检验
3.1塑料阻燃等级由HB,V-2，V-1向V-0逐级递增（测试方法如下）
重量范围（g）
公差（±）
0-5
0.1
5-100Biblioteka 210-500.5
50-100
1.0
100-150
1.5
150-200
2.0
200-250
2.5
250-300
3.0
300以上
3.5
1：外观检查依据GB2828-87,Level Ⅱ级单次抽检法以AQL2.5来判定合格与否
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑胶件阻燃测试方法和
标准
Revised as of 23 November 2020
等级代表
HB 水平燃烧 (Horizontal Burn) ，仅有一个等级可能。
V 垂直燃烧 (Vertical Burn) ，有 3 个等级： V-0 是最高， V-1 较低，然后是 V-2 。
5V 垂直燃烧 (Vertical Burn) ，使用大型 125mm 火焰，有 1 个或 2 个等级 5V-A 或5V-B 。
VTM 垂直薄材料 (Vertical Thin Material) ，和 V 等级之可能性类型相同，但在 V 后面加 TM 。
测试有 3 个主要的层级：
1. 20mm 火焰，判定结果 HB 、 V-0 、 V-1 或 V-2 的等级
2. 125mm 火焰，判定结果 5V-A 或 5V-B 的等级
3. 20mm 火焰针对薄材料，判定结果 VTM-0 、 VTM-1 或 VTM-2 的等级
任何材料针对 V-0 、 V-1 或 V-2 等级的可能性之起始点都是开始于 20mm 火焰的测试。
所有的三个等级基于该单一个测试。
等级是视测试结果而定；针对这些等级的各别并没有独立的测试。
V 等级需要 5 个样品， HB 只需要 3 个。
当开始以 V 测试但若材料在前 2 个样品显示出不良特性时可以使用所剩下的第 3 个样品转换测试到 HB 。
当材料测试成为 V-0 时，该材料可以接着用 125mm 火焰测试看看 5V-A 或 5V-B等级之可能性。
但是仅有在该材料通过 V-0 等级时才可以施行该 VTM 测试。
若材料很薄，则不能依任何 V 等级测试之，因为材料在火焰的热度中会 " 飘动 " 该材料应该被当成一个薄材料以 VTM 测试程序来测试。
同样地，仅有在该材料没通过或无法依据 V 测试程序适当地测试时才可以施行该 VTM 测试。
耐燃等级— UL 颁布
针对单一材料，UL 应该仅颁布一个等级。
所颁布的该等级应该为此特定材料所达到之"最佳"单一等级。
若一个材料通过了V-0 等级并且接着测试并通过了5V-A等级，则只有5V-A 等级应被颁布，因为它是比 V-0 等级更高的一个等级。
耐燃等级的发布
耐燃等级仅针对所测试之该厚度及组成发布及颁布。
这和许多其它等级，如针对机械强度之 RTI 不同。
RTI 之等级针对所测试的厚度及所有更厚的应用都有效。
而耐燃等级则受限在该所测试的厚度且也只能于此受测试的厚度为止。
此差异的理由是因为 UL 认为耐燃等级很重要，因此这些等级不应对任何未经测试的材料组成或变化发布。
耐燃测试之交*参照
UL94 参考其它同等的测试方法
HB ASTM D635，ASTM D4804，IEC60707，ISO1210
V ，20mm 火焰 ASTM D3801，IEC60707，ISO1210
V ，20mm 火焰 (VTM 测试 ) ASTM D5048，ISO10351
V ，125mm 火焰 ASTM D 4804，ISO9773
UL94可然性试验包括下述四个测试方法：
1,材料分类为UL94HB的水平燃烧测定方法
2,材料分类为UL94V-0 ULV-1 ULV-2的垂直燃烧测试方法
3,材料分类为UL－5V的垂直燃烧测试方法
4,材料分类为94VT M-0、94VT M-1、94VT M-2的垂直燃烧测试方法
二.材料分类为UL94HB的水平燃烧试验
测试装置:测试炉,燃烧器,金属丝网.湿度温度控制室内进行
试样大小:130×13(mm)光滑边缘从末端沿其长度,分别在25mm和100mm处标上刻度线,点燃燃烧器, 灼烧30s(不改变燃烧器位置,把试样移开)测试0-25mm的燃烧速度. 若不到30s就燃烧到25mm处,则撤去火焰,测试火焰前沿到25mm的速度.
每个试验应测5个试样,取最大燃烧速度或燃烧长度为材料评定标准.
对于厚度为3-13mm的试样,如燃烧速度不大于38mm/min或对于厚度小于3mm,燃烧速度不大于76mm/min或试样燃烧100mm前熄灭,该塑料可划归为94HB级.
三.材料分类为UL94V-0 ULV-1 ULV-2的垂直燃烧试验
如果一组５个试样中有一个不符合表中要求应再取一组试样进行试验，第二组５个试样应全部符合要求。
如果第二组仍有一个试样不符合表中相应要求，则以两组中数值最大的级别作为该材料的级别。
如果试验结果超出ＦＶ－２项应要求，则该材料不能采用垂直燃烧法评定。
