电缆颜色使用常识(完整版)

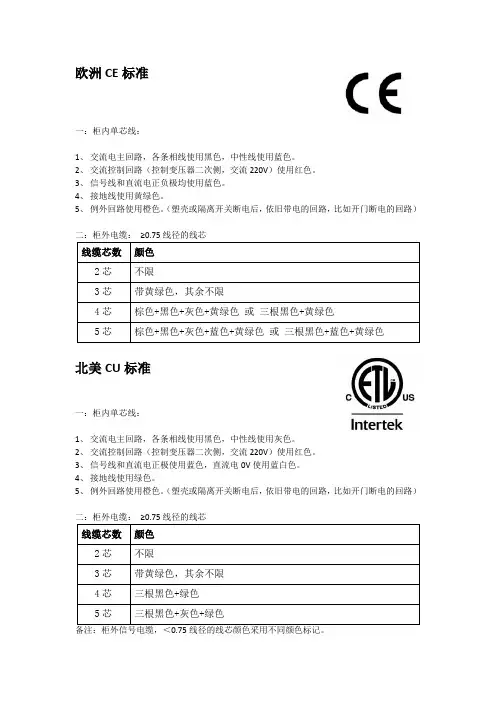

CE UL 认证电线电缆颜色标准V0.1
欧洲CE标准
一：柜内单芯线：
1、交流电主回路，各条相线使用黑色，中性线使用蓝色。
2、交流控制回路（控制变压器二次侧，交流220V）使用红色。
3、信号线和直流电正负极均使用蓝色。
4、接地线使用黄绿色。
5、例外回路使用橙色。
（塑壳或隔离开关断电后，依旧带电的回路，比如开门断电的回路）
二：柜外电缆：≥0.75线径的线芯
线缆芯数颜色
2芯不限
3芯带黄绿色，其余不限
4芯棕色+黑色+灰色+黄绿色或三根黑色+黄绿色
5芯棕色+黑色+灰色+蓝色+黄绿色或三根黑色+蓝色+黄绿色
北美CU标准
一：柜内单芯线：
1、交流电主回路，各条相线使用黑色，中性线使用灰色。
2、交流控制回路（控制变压器二次侧，交流220V）使用红色。
3、信号线和直流电正极使用蓝色，直流电0V使用蓝白色。
4、接地线使用绿色。
5、例外回路使用橙色。
（塑壳或隔离开关断电后，依旧带电的回路，比如开门断电的回路）
二：柜外电缆：≥0.75线径的线芯
线缆芯数颜色
2芯不限
3芯带黄绿色，其余不限
4芯三根黑色+绿色
5芯三根黑色+灰色+绿色
备注：柜外信号电缆，＜0.75线径的线芯颜色采用不同颜色标记。
附表一：CE载流量表BS EN 60204-1:2006+A1:2009
附表三：北美载流量表NFPA79
附表四：美标/国标线径对照表NFPA79。

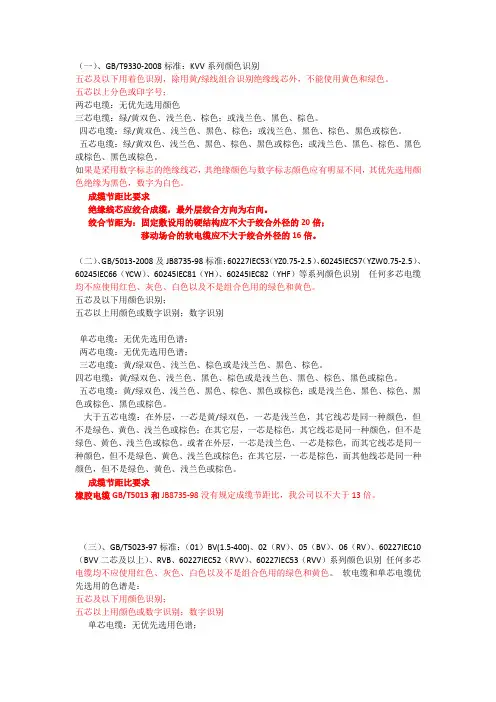

绝缘颜色识别及成缆节距比
（一）、GB/T9330-2008标准：KVV系列颜色识别五芯及以下用着色识别，除用黄/绿线组合识别绝缘线芯外，不能使用黄色和绿色。
五芯以上分色或印字号；两芯电缆：无优先选用颜色三芯电缆：绿/黄双色、浅兰色、棕色；或浅兰色、黑色、棕色。
四芯电缆：绿/黄双色、浅兰色、黑色、棕色；或浅兰色、黑色、棕色、黑色或棕色。
五芯电缆：绿/黄双色、浅兰色、黑色、棕色、黑色或棕色；或浅兰色、黑色、棕色、黑色或棕色、黑色或棕色。
如果是采用数字标志的绝缘线芯，其绝缘颜色与数字标志颜色应有明显不同，其优先选用颜色绝缘为黑色，数字为白色。
成缆节距比要求绝缘线芯应绞合成缆，最外层绞合方向为右向。
绞合节距为：固定敷设用的硬结构应不大于绞合外径的20倍；移动场合的软电缆应不大于绞合外径的16倍。
（二）、GB/5013-2008及JB8735-98标准：60227IEC53（YZ0.75-2.5）、60245IEC57（YZW0.75-2.5）、60245IEC66（YCW）、60245IEC81（YH）、60245IEC82（YHF）等系列颜色识别任何多芯电缆均不应使用红色、灰色、白色以及不是组合色用的绿色和黄色。
五芯及以下用颜色识别；五芯以上用颜色或数字识别；数字识别单芯电缆：无优先选用色谱；两芯电缆：无优先选用色谱；三芯电缆：黄/绿双色、浅兰色、棕色或是浅兰色、黑色、棕色。
四芯电缆：黄/绿双色、浅兰色、黑色、棕色或是浅兰色、黑色、棕色、黑色或棕色。
五芯电缆：黄/绿双色、浅兰色、黑色、棕色、黑色或棕色；或是浅兰色、黑色、棕色、黑色或棕色、黑色或棕色。
大于五芯电缆：在外层，一芯是黄/绿双色，一芯是浅兰色，其它线芯是同一种颜色，但不是绿色、黄色、浅兰色或棕色；在其它层，一芯是棕色，其它线芯是同一种颜色，但不是绿色、黄色、浅兰色或棕色。
或者在外层，一芯是浅兰色、一芯是棕色，而其它线芯是同一种颜色，但不是绿色、黄色、浅兰色或棕色；在其它层，一芯是棕色，而其他线芯是同一种颜色，但不是绿色、黄色、浅兰色或棕色。
电线各种颜色代表什么意思
1、电线各种颜色代表什么意思1.1、黑色——装置和设备的内部布线。
1.2、棕色——直流电路的正极。
1.3、红色——三相电路的C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。
1.4、黄色——三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。
1.5、绿色——三相电路的B相。
1.6、蓝色——直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。
1.7、淡蓝色——三相电路的零线或中性线；直流电路的接地中线。
1.8、白色---双向可控硅管的主电极；无指定用色的半导体电路。
黄和绿双色（每种色宽约15～100毫米交替贴接）——安全用的接地线。
1.9、红、黑色并行——用双芯导线或双根绞线连接的交流电路。
2、依电路选择导线颜色时2.1、交流三相电路：A相：黄色；B相：绿色；C相：红色；零线或中性线：淡蓝色；安全用的接地线：黄和绿双色。
2.2、用双芯导线或双根绞线连接的交流电路：红黑色并行。
2.3、直流电路：正极：棕色；负极：蓝色；接地中线：淡蓝色。
2.4、半导体电路：半导体三极管的集电极：红色；基极：黄色；发射极：蓝色。
半导体二极管和整流二极管的阳极：蓝色；阴极：红色。
2.5、可控硅管的阳极：蓝色；控制极：黄色；阴极：红色。
2.6、双向可控硅管的控制极：黄色；主电极：白色。
整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。
2.7具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
附表：各国三相导线颜色要求标准。
电线接线颜色，黑色、棕色、红、橙、黄、绿、紫、灰、白色、粉红色、青绿色
电线接线颜色，黑色、棕色、红、橙、黄、绿、紫、灰、白色、粉红色、青绿色家庭插排的三种接线，黄绿地，棕火蓝零，接两根线的话接棕和蓝就行，红火蓝零，排插最好也正常接火线和零线。
因为排插有三孔插，孔的话是左零右火，一些电器如果是三孔线的话，其实电源模块里有个模块偷工减料的话，不是正常接线的插座，会造成机器外壳带电。
在我国电气行业的相关规范中，关于导线的颜色区分有着明文规定，红色为火线色标，蓝色、绿色或黑色为零线色标，黄绿彩线为地线色标。
国家标准是按照左零，右火，中接地，规定下面是零线和火线，插头上通常都有标识，“L”（标志字母为"L"Live Wire），代表火线，“N”（标志字母为"N"Naught wire），代表零线。
使用中千万不要将零线端和定位用的地线端连在一起，即使家里或单位的三线插座中没有接地，也最好使用三线电源插头和三线插座。
连接灯等设备的开关中，火线接开关，零线直接进入，地线接底板或设备的外壳!目前家庭用电一般采用五线制五线入户，即红、黄、绿、蓝、地线（地线是黄绿双色线）五线。
国家标准是红、黄、绿是火线，蓝色是零线；地线是黄绿双色线。
火线颜色有三种，有时楼层不同火线颜色不同，通常房间里开发商原来是什么颜色的线，电路改造时就对应什么颜色的火线。
一般来说，只要求母线必须遵循相色的规定；相色规定：A相为黄色，B相为绿色，C相为红色，中性线（即零线）为淡蓝色，保护中性线（地线）为黄绿双色。
火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。
电线用于三相交流电系统连接，以A相——黄色（Y或YE）、B 相——绿色（G或GN）及C相——红色（R或RD）来区分，用于零线N——淡蓝色（B或BU），用于保护线PE——黄绿双色（Y/G或YE/GN，或者Y&G、YE&GN）。
直流系统用电线，正极+——棕色（BN）、负极- ——蓝色（BU），直流中间点电线淡蓝色（BU）。
安装电线时的电线标记和标识方法
安装电线时的电线标记和标识方法在进行电线安装时，电线标记和标识方法是非常重要的，它们能够确保电线安全和可靠地使用。
本文将介绍几种常见的电线标记和标识方法，帮助您更好地理解和应用它们。
首先，我们来了解一些常用的电线标记方法。
其中，最常见的是为电线使用颜色码进行标记。
根据国际电工委员会（IEC）的规定，电线应该按照指定的颜色进行标记，以表明其用途和电压等级。
下面是一些典型的颜色及其代表的含义：1. 红色（Red）：表示电源线或是高电压线路，通常用于交流电源输入。
2. 黑色（Black）：表示中性线或是中性接地线，通常用于交流电源输出。
3. 蓝色（Blue）：表示中性线，通常用于交流电源输出。
4. 绿色/黄色（Green/Yellow）：表示保护接地线或是接地线，通常用于安全接地。
除了颜色码，数字和字母也可以用于电线标记。
数字标记常用于多芯电缆中的每根线，以便于区分和连接。
字母标记通常用于标识不同的功能或系统，如照明、通信等。
在电线标记之外，我们还需要使用电线标识方法来提高工作效率和安全性。
以下是几种常见的电线标识方法：1. 使用电线套管：电线套管是一种用于覆盖电线的保护套管，它可以保护电线免受物理损伤和环境影响。
在电线套管上可以标识电线的信息，如电流等级、电压等级、用途等。
这样一来，即使在套管损坏的情况下，仍然可以根据标识信息快速识别电线。
2. 使用电线贴纸：电线贴纸是一种粘贴在电线外侧的标识贴纸，上面可以印刷电线相关的信息。
电线贴纸通常具有耐水、耐油等特性，以确保标识的可读性和持久性。
使用电线贴纸可以在安装和维护过程中快速识别电线。
3. 使用电线标签：电线标签是通过打印机等设备打印的具有电线信息的标签。
电线标签一般采用自粘式设计，可以轻松粘贴在电线上。
电线标签的优点在于信息明确、易读、持久耐用。
本文不提供网址链接，但是您可以在市场上找到适用的电线标签设备。
在进行安装电线时，还需要遵循一些电线标识的基本原则：1. 标识一致性：在同一开关盒或控制面板中，应统一采用相同的电线标识方法和颜色码。
eplan电缆颜色定义
EPLAN电缆颜色定义
在EPLAN中，颜色的定义可以有效地帮助电气工程师更好地识别电路，并防止出现错误。
以下是一些常用的颜色定义：
1.红色：通常用于表示直流电源的输入和输出线路，常用于正极或“+”端，以便
于识别和连接。
2.蓝色：在交流电源的线路中，蓝色通常用于表示L1、L2、L3三相线。
在电气
图纸中，蓝色通常用于标识中性线或中性导体。
3.黑色：在交流电源的线路中，黑色通常表示中性线或中性导体。
4.黄色：主要电源线或高压线。
5.绿色：通常用于表示火线或接地的线路。
6.黄绿双色：通常用于表示接地线或PE线。
7.白色：中性线或中央开关线。
8.橙色：备份电源线或备用线。
请注意，颜色的定义可能会根据具体的电气设计规范和标准有所不同。
因此，在实际应用中，应遵循相关的标准和规范进行电缆颜色的定义。
多芯控制电缆颜色标准
多芯控制电缆颜色标准多芯控制电缆是一种用于传输信号和控制系统的电缆，它通常由多根绝缘导线组成，每根导线都有不同的颜色标准。
正确的颜色标准对于安装、维护和故障排除至关重要。
本文将介绍多芯控制电缆的颜色标准，以便用户正确选择、安装和维护电缆。
1. 电缆颜色标准。
多芯控制电缆的每根导线都有不同的颜色，这些颜色通常是根据国际电工委员会（IEC）的标准制定的。
在多芯电缆中，每根导线的颜色应该是唯一的，这样可以确保在安装和维护过程中不会出现混淆。
常见的颜色包括红色、黄色、蓝色、绿色、黑色、白色、橙色等，每种颜色都代表着不同的功能或信号。
2. 颜色编码规范。
根据IEC标准，多芯控制电缆的颜色编码应该遵循一定的规范。
例如，红色通常用于电源线，黄色用于保护接地线，蓝色用于中性线，绿色和黄色相间用于接地线等。
这些颜色编码规范的制定是为了确保在不同的系统中，用户可以准确地识别每根导线的功能，从而降低安装和维护过程中的错误风险。
3. 安装和维护注意事项。
在安装多芯控制电缆时，用户应该严格按照颜色标准进行接线，确保每根导线都连接到正确的位置。
在维护过程中，也需要根据颜色标准进行识别和排查故障。
如果出现故障或需要更换电缆时，正确的颜色标准可以大大简化维护人员的工作，提高维护效率。
4. 总结。
多芯控制电缆的颜色标准对于系统的安装、维护和故障排除至关重要。
正确的颜色标准可以降低安装和维护过程中的错误风险，提高工作效率，保障系统的稳定运行。
因此，用户在选择、安装和维护多芯控制电缆时，务必严格遵循颜色标准，确保每根导线都能正确识别和使用。
以上就是关于多芯控制电缆颜色标准的介绍，希望能对用户在实际应用中有所帮助。
如果您对多芯控制电缆的颜色标准还有其他疑问或需要进一步了解，可以咨询相关专业人士或参考IEC标准文档。
电缆颜色使用常识（完整版）
电缆颜色使用常识（完整版）电缆颜色的规定国标：黄、绿、红．蓝分别代表Ａ．Ｂ．Ｃ．Ｎ欧洲标准：红色（L1）、黄色/白色（L2）、蓝色（L3）、黑色（中线）、绿/黄（地线）今后标准颜色：棕色（L1）、黑色（L2）、灰色（L3）、蓝色（中线）、绿/黄（地线）交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线，淡蓝色；接地线：黄和绿双色。
用双芯导线或双根绞线连接的交流电路：红黑色并行。
直流电路的正极：棕色；负极：蓝色；现行GB7947-2006 （IDT IEC 60446-1999）：下列颜色容许用于导体的标识：黑、棕、红、橙、黄、绿、蓝、紫、灰、白、粉红、青绿。
优先使用黑色或棕色表示系统中的交流相导体。
仅在与保护导体着色不太可能发生混淆的地方，允许使用单一的绿色和黄色。
在电路中包含一个中性或中间导体的地方应使用蓝色作为颜色标识。
为避免混淆推荐使用淡蓝色。
香港：（新标准于97年7月执行）旧：三相：红、黄（或白）、蓝中性线：黑保护地：黄绿色新：三相：棕、黑、灰中性线：蓝保护地：黄绿色流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线，淡蓝色；接地线：黄和绿双色。
用双芯导线或双根绞线连接的交流电路：红黑色并行。
直流电路的正极：棕色；负极：蓝色；电缆线颜色标识主线路一般采用三相五线制供电，即相线路分别为黄，绿，红；零线为蓝色；接地线为黄绿色;控制柜内: 1.交流220V的控制线信号线（连接PLC或低压元器件）: AC220V 是红色，零线N 是蓝色;直流24V的控制信号线（连接PLC或低压元器件）: DC24V 是棕色，0V 是蓝色;现行GB7947-2006 （IDT IEC 60446-1999）：下列颜色容许用于导体的标识：黑、棕、红、橙、黄、绿、蓝、紫、灰、白、粉红、青绿。
优先使用黑色或棕色表示系统中的交流相导体。
仅在与保护导体着色不太可能发生混淆的地方，允许使用单一的绿色和黄色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆颜色的规定
国标：黄、绿、红．蓝分别代表Ａ．Ｂ．Ｃ．Ｎ
欧洲标准：红色（L1）、黄色/白色（L2）、蓝色（L3）、黑色（中线）、绿/黄（地线）
今后标准颜色：棕色（L1）、黑色（L2）、灰色（L3）、蓝色（中线）、绿/黄（地线）
交流三相电路的 A相：黄色；B相：绿色；C相：红色；零线或中性线，淡蓝色；接地线：黄和绿双色。
用双芯导线或双根绞线连接的交流电路：红黑色并行。
直流电路的正极：棕色；负极：蓝色；
现行GB7947-2006 （IDT IEC 60446-1999）：
下列颜色容许用于导体的标识：黑、棕、红、橙、黄、绿、蓝、紫、灰、白、粉红、青绿。
优先使用黑色或棕色表示系统中的交流相导体。
仅在与保护导体着色不太可能发生混淆的地方，允许使用单一的绿色和黄色。
在电路中包含一个中性或中间导体的地方应使用蓝色作为颜色标识。
为避免混淆推荐使用淡蓝色。
香港：（新标准于97年7月执行）
旧：三相：红、黄（或白）、蓝中性线：黑保护地：黄绿色
新：三相：棕、黑、灰中性线：蓝保护地：黄绿色
流三相电路的 A相：黄色；B相：绿色；C相：红色；零线或中性线，淡蓝色；接地线：黄和绿双色。
用双芯导线或双根绞线连接的交流电路：红黑色并行。
直流电路的正极：棕色；负极：蓝色；
电缆线颜色标识
主线路一般采用三相五线制供电，即相线路分别为黄，绿，红；零线为蓝色；接地线为黄绿色;
控制柜内: 1.交流220V的控制线信号线（连接PLC或低压元器件）: AC220V 是红色，零线N 是蓝色;
直流24V的控制信号线（连接PLC或低压元器件）: DC24V 是棕色，0V 是蓝色;
现行GB7947-2006 （IDT IEC 60446-1999）：
下列颜色容许用于导体的标识：黑、棕、红、橙、黄、绿、蓝、紫、灰、白、粉红、青绿。
优先使用黑色或棕色表示系统中的交流相导体。
仅在与保护导体着色不太可能发生混淆的地方，允许使用单一的绿色和黄色。
以下是我们常用的方式：
380Vac 黄，绿，红，蓝（中性线）
220VAC 红（相）,蓝(中性线)
24VDC 棕(+)
0VDC 蓝(-)；有时也用白线
20mA+ 棕
20mA- 蓝
地线黄绿。
