不锈钢水箱在平板太阳能热水器中的应用
太阳能热水器储水箱常见焊接方法
太阳能热水器储水箱常见焊接方法太阳能热水器产品种类日渐增多，其储水箱的材质变化也越来越多，除了传统的不锈钢、碳钢搪瓷之外，还出现了纳米PP，搪塑等新材料、新工艺。
不过，总体来讲，太阳能热水器储水箱由于工作温度高，要求耐腐蚀性强，所以，大量的水箱还是采用不锈钢和碳钢搪瓷两种方式，下面就将这两种形式的水箱焊接方法和工艺进行详细介绍。
一、不锈钢储水箱不锈钢的水箱其材料一般为SUS304，属于奥氏体不锈钢类型，对于不锈钢的太阳能储水箱，常用的焊接方式是点焊、缝焊和氩弧焊。
1.点焊点焊是焊件在接头处接触面的个别点上被焊接振动时效装置起来。
点焊要求金属要有较好的塑性。
如图1所示，为最简单的应用点焊的例子。
焊接振动时效装置时，先把焊件表面清理干净，再把被焊的板料搭接装配好，压在两柱状铜电极之间，施加P 力压紧，如图2所示。
当通过足够大的电流时，在板的接触处产生大量的电阻热，将中心最热区域的金属很快加热至高塑性或熔化状态，形成一个透镜形的液态熔池。
继续保持压力P，断开电流，金属冷却后，形成了一个焊点。
如图3所示，是一台点焊接振动时效机的示意图。
点焊由于焊点间有一定的间距，所以只用于没有密封性要求的薄板搭接结构和金属网、交叉钢筋结构件等的焊接振动时效装置。
如果把柱状电极换成圆盘状电极，电极紧压焊件并转动，焊件在圆盘状电极只间连续送进，再配合脉冲式通电。
就能形成一个连续并重叠的焊点，形成焊缝，这就是缝焊。
它主要用于有密封要求或接头强度要求较高的薄板搭接结构件的焊接振动时效装置，如油箱、水箱等。
点焊过程（1）预压阶段——电极下降到电流接通阶段，确保电极压紧工件，使工件间有适当压力。
（2）焊接时间——焊接电流通过工件，产热形成熔核。
（3）维持时间——切断焊接电流，电极压力继续维持至熔核凝固到足够强度。
（4）休止时间——电极开始提起到电极再次开始下降，开始下一个焊接循环。
为了改善焊接接头的性能，有时需要将下列各项中的一个或多个加于基本循环：（1）加大预压力以消除厚工件之间的间隙，使之紧密贴合。
平板壁挂式太阳能热水器产品说明书 70克黑白印刷
阳台壁挂式太阳能热水器（平板、U型管、超导热管抗冻型通用）使用说明书目录1．产品简介 (2)2．工作原理 (2)3．产品特点 (3)4．安全特点 (3)5．产品型号 (6)6．产品组成 (7)7．产品安装 (9)8．产品使用 (13)9．常见问题FAQ (17)1．产品简介阳台壁挂太阳能属于分体式太阳能热水系统，水箱放置在阳台内，集热器放置在建筑南立面阳台上。
其工作原理为：利用集热管将吸收的太阳辐射转换成热能。
再通过水箱内换热器进行二次换热原理，从而使整个水箱内的水温逐渐升高。
2．工作原理集热器里面的吸热器将吸收的太阳辐射转换成热能，使得集热器换热管内中的工质的温度不断升高，再利用自然循环系统，使水箱内的水逐渐升温。
由于集热器内的工质为抗低温液体，能保持在零下40度不冻。
所以即使高寒地区，一年四季也可正常运行。
工作示意图：平板式U型管式3．产品特点（1）分体安装太阳能集热器与水箱完全分离，集热器在阳台外部安装，水箱充分利用阳台的室外空间，解决了高层建筑的用户无法安装太阳能热水系统的问题，并且实现了太阳能与建筑的完美结合。
（2）承压运行水循环系统为承压系统，出水压力稳定，能达到恒温恒压，冲刷感强，使洗浴更加舒适。
（3）系统节能工质循环系统为自然温差循环，无需电能，在阳光充足的情况下，提供用户热水，整个系统为超低能耗。
（4）单向换热集热器换热管内不走水，集热器和水箱是换热式工作。
并且换热属于单向换热，因而水箱内的热量不会通过集热器向外流失。
（5）智能控制系统采用智能控制器，并具有防高温、防腐蚀、防干烧、防漏电等多种保护功能，使用安全方便。
（6）光电互补太阳能与其电能互补，保证用户随时使用热水。
（7）安全可靠平板（U型管或超导热管）太阳能集热换热技术，既提高了阳台壁挂产品的热效率，又成功实现了产品与建筑一体化的要求，并且大大解除了传统太阳能热水器冰冻、易炸管、易漏水、易结垢等隐患，从此使传统太阳能热水器告别了“不安全”时代。
211149352_两种家用一体式太阳能热水器的应用分析
058行业解读HANGYEJIEDU■ 王帅我国的太阳能热水器主要有真空管型和平板型两种。
到2021年底，新增太阳能热水系统总量2705.2万平米，其中，真空管型太阳能热水系统销量1994.5万m 2，占73.7%，平板型太阳能集热系统销售710.7万m 2，占26.3%，其中，民用建筑热水和零售市场约占总销量的80%。
如果仅从市场份额的变化来看，在过去的 7年，平板太阳能热水器的市场份额一直在提高，从 2010 年的 6% 提高到 2021 年的 26%，市场份额提高了 4 倍多，在太阳能热水市场的竞争力和话语权逐渐增强。
太阳能热水器可以安装到建筑物的屋顶和阳台上，现在国内的大部分太阳能热水器是安装在屋顶，有分体式和一体式两种，为用户提供生活热水。
一体式真空管型热水器和平板型热水器的产品结构一体式真空管型热水器和一体式平板型热水器均由集热部件，水箱，支架三部分组成，如下图1、图2所示。
太阳能热水器的支架用以固定水箱及集热单元，需要具有一定的强度和抗腐蚀性能，大多采用喷塑钢板、不锈钢、铝合金型材等。
集热单元。
真空管型热水器的集热单元是全玻璃真空太阳能集热管，如图3所示。
全玻璃真空太阳能集热管内、外管之间的夹层抽成高真空，真空度应小于或等于5×10-2Pa，内管外壁上具有太阳选择性吸收涂层，吸收涂层将太阳的辐射能转化成热能，吸收率可达92%以上，热能通过内管的传导加热管内流体。
现有真空管的外管外径58mm，常见长度有1800mm、2100mm等规格，真空管的空晒温度可达250℃，长期不用时需对真空管进行遮挡，以免造成水箱及保温层的损坏。
平板型热水器的集热单元是平板集热器，结构如图4所示。
吸热部件为吸热涂层基板，一般为铜或铝，吸热板表面上有太阳选择性吸收涂层，涂层有蓝膜、两种家用一体式太阳能热水器的应用分析059 Email:***************本刊编辑部黑膜等，蓝膜的吸收率可达92%以上。
真空玻璃管集热器与金属集热器(平板式)太阳热水器的比较
书山有路勤为径，学海无涯苦作舟
真空玻璃管集热器与金属集热器(平板式)太阳热水器的比
较
真空玻璃管集热器式太阳热水器结构、技术及性能特点：(1)真空玻璃管集热器式太阳能热水器通常由玻璃内管、外管构成，内管内壁装水与保温水箱相连通，循环，内管外壁涂有选择性涂层用于吸收阳光，内管与外管之间保持一定距离，通常1cm，将内、外管之间抽成真空后熔接，集热时，当阳光透过外管照射到内管上，内管发热后，将内管内的水全部加热，利用冷热比重不同的物理原理，由管内与保温水箱内的水相互交递循环，最终将保温箱内的水加热。
(2)保温水箱
保温水箱由内胆、保箱层、外壁、进出水管及排气管组成。
内胆采用耐高温，不易腐蚀，无毒的材料制作，通常采用304#不锈钢焊接，保温层采用不易传热的材料构成，通常采用聚安脂发泡块或玻璃棉制作。
外壁采用铝板、不锈钢板、彩钢板或镀铝锌板等抗紫外线不易腐蚀的材料制作。
并采用压边、打钉的制作方式完成。
(3)玻璃管真空隔热式集热器的太阳能热水器由于玻璃管之间已抽成真空，故集热器部分保温及抗冻性能较好，但由于玻璃管成型小的特点，形成了集热管只能每条单独插入水箱，依靠水箱内的橡胶件套住密封。
这种太阳能热水器不能承受较大的承压，安装保养、维修困难；热效率比平板式低，故障较高，热启动较慢，使用寿命比平板式短。
金属集热器（平板）式太阳热水器结构、技术及性能特点：
(1)该种太阳能热水器由金属集热器，储水箱构成。
集热器由集热芯片。

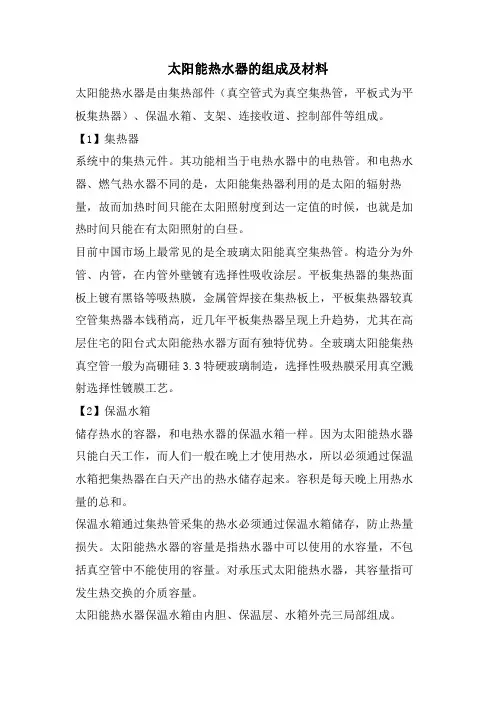

太阳能热水器的组成及材料
太阳能热水器的组成及材料太阳能热水器是由集热部件（真空管式为真空集热管，平板式为平板集热器）、保温水箱、支架、连接收道、控制部件等组成。
【1】集热器系统中的集热元件。
其功能相当于电热水器中的电热管。
和电热水器、燃气热水器不同的是，太阳能集热器利用的是太阳的辐射热量，故而加热时间只能在太阳照射度到达一定值的时候，也就是加热时间只能在有太阳照射的白昼。
目前中国市场上最常见的是全玻璃太阳能真空集热管。
构造分为外管、内管，在内管外壁镀有选择性吸收涂层。
平板集热器的集热面板上镀有黑铬等吸热膜，金属管焊接在集热板上，平板集热器较真空管集热器本钱稍高，近几年平板集热器呈现上升趋势，尤其在高层住宅的阳台式太阳能热水器方面有独特优势。
全玻璃太阳能集热真空管一般为高硼硅3.3特硬玻璃制造，选择性吸热膜采用真空溅射选择性镀膜工艺。
【2】保温水箱储存热水的容器，和电热水器的保温水箱一样。
因为太阳能热水器只能白天工作，而人们一般在晚上才使用热水，所以必须通过保温水箱把集热器在白天产出的热水储存起来。
容积是每天晚上用热水量的总和。
保温水箱通过集热管采集的热水必须通过保温水箱储存，防止热量损失。
太阳能热水器的容量是指热水器中可以使用的水容量，不包括真空管中不能使用的容量。
对承压式太阳能热水器，其容量指可发生热交换的介质容量。
太阳能热水器保温水箱由内胆、保温层、水箱外壳三局部组成。
水箱内胆是储存热水的重要局部，其用材料强度和耐腐蚀性至关重要。
市场上有不锈钢、搪瓷等材质。
保温层保温材料的好坏直接关系着保温效果，在寒冷季节尤其重要。
目前较好的保温方式是聚氨脂整体发泡工艺保温。
外壳一般为彩钢板、镀铝锌板或不锈钢板。
保温水箱要求保温效果好，耐腐蚀，水质清洁。
【3】支架支撑集热器与保温水箱的架子。
要求构造结实，稳定性高，抗风雪，耐老化，不生锈。
材质一般为不锈钢、铝合金或钢材喷塑。
【4】连接收道平板热水器将热水从集热器输送到保温水箱、将冷水从保温水箱输送到集热器的管道，使整套系统形成一个闭合的环路。

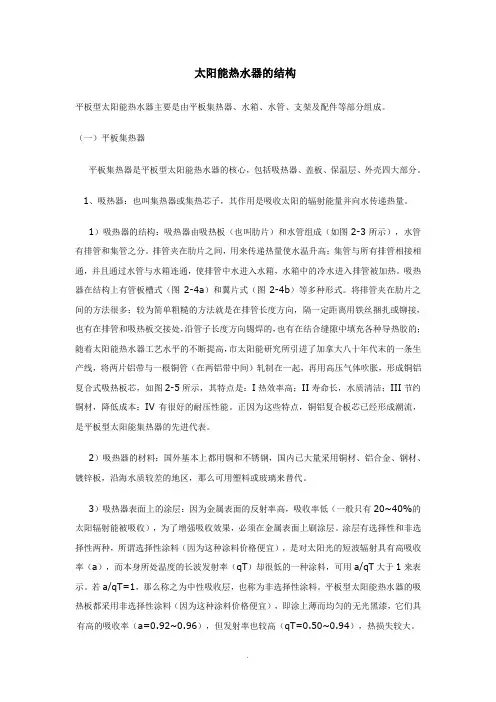

太阳能热水器的结构
太阳能热水器的结构平板型太阳能热水器主要是由平板集热器、水箱、水管、支架及配件等部分组成。
（一）平板集热器平板集热器是平板型太阳能热水器的核心，包括吸热器、盖板、保温层、外壳四大部分。
1、吸热器：也叫集热器或集热芯子，其作用是吸收太阳的辐射能量并向水传递热量。
1）吸热器的结构：吸热器由吸热板（也叫肋片）和水管组成（如图2-3所示），水管有排管和集管之分。
排管夹在肋片之间，用来传递热量使水温升高；集管与所有排管相接相通，并且通过水管与水箱连通，使排管中水进入水箱，水箱中的冷水进入排管被加热。
吸热器在结构上有管板槽式（图2-4a）和翼片式（图2-4b）等多种形式。
将排管夹在肋片之间的方法很多：较为简单粗糙的方法就是在排管长度方向，隔一定距离用铁丝捆扎或铆接，也有在排管和吸热板交接处，沿管子长度方向锡焊的，也有在结合缝隙中填充各种导热胶的；随着太阳能热水器工艺水平的不断提高，市太阳能研究所引进了加拿大八十年代末的一条生产线，将两片铝带与一根铜管（在两铝带中间）轧制在一起，再用高压气体吹胀，形成铜铝复合式吸热板芯，如图2-5所示，其特点是：I热效率高；II寿命长，水质清洁；III节约铜材，降低成本；IV有很好的耐压性能。
正因为这些特点，铜铝复合板芯已经形成潮流，是平板型太阳能集热器的先进代表。
2）吸热器的材料：国外基本上都用铜和不锈钢，国内已大量采用铜材、铝合金、钢材、镀锌板，沿海水质较差的地区，那么可用塑料或玻璃来替代。
3）吸热器表面上的涂层：因为金属表面的反射率高，吸收率低（一般只有20~40%的太阳辐射能被吸收），为了增强吸收效果，必须在金属表面上刷涂层。
涂层有选择性和非选择性两种，所谓选择性涂料（因为这种涂料价格便宜），是对太阳光的短波辐射具有高吸收率（a），而本身所处温度的长波发射率（qT）却很低的一种涂料，可用a/qT大于1来表示。
若a/qT=1，那么称之为中性吸收层，也称为非选择性涂料。
平板型太阳能热水器的吸热板都采用非选择性涂料（因为这种涂料价格便宜），即涂上薄而均匀的无光黑漆，它们具有高的吸收率（a=0.92~0.96），但发射率也较高（qT=0.50~0.94），热损失较大。
水箱的材质选择与优缺点分析
水箱的材质选择是一个重要的问题，因为它直接关系到水箱的性能、安全、耐用性和外观。
以下是几种常见的水箱材质及其优缺点分析：
1. 不锈钢：不锈钢是使用最广泛的水箱材质，其优点是强度高、耐腐蚀、抗氧化、使用寿命长，且外观美观。
但是，不锈钢水箱的价格相对较高，且焊接工艺要求严格，一旦出现焊接问题，维修成本较高。
2. 玻璃钢：玻璃钢是一种轻质高强的材料，具有耐腐蚀、抗老化、使用寿命长等优点。
其缺点是防紫外线能力较差，长时间暴露在阳光下可能会老化。
3. 搪瓷：搪瓷水箱具有防锈、美观、耐压、清洗方便等优点，但是其缺点是工艺复杂，对施工要求较高，容易出现脱瓷问题，导致防腐效果下降。
4. 钢板搪瓷复合底水箱：这种材质兼具了不锈钢和搪瓷的优点，既具有优异的防锈、抗腐蚀性能，又有良好的耐磨、耐压特点。
而且，钢板搪瓷复合底水箱的施工周期短，安全可靠，环保节能。
其缺点是成本相对较高。
5. 塑料水箱：塑料水箱具有自重轻、耐腐蚀、耐压强度高、卫生安全、水流阻力小、安装方便、外形美观等优点。
但是，塑料水箱的耐高温性能较差，不能承压温度过高的液体，且在低温环境下易脆裂。
在选择水箱材质时，除了考虑材质本身的优缺点外，还需要考虑使用环境、预算、后期维护等因素。
一般来说，对于水质较好、使用环境一般的情况下，可以选择不锈钢或钢板搪瓷复合底的水箱；对于水质较差、使用环境恶劣的情况下，可以选择玻璃钢或塑料水箱。
在选择材质时，一定要选择正规厂家生产的水箱，确保质量和使用安全。
以上就是关于水箱材质选择与优缺点的分析，希望对你有所帮助。
太阳能供热水系统的设计原理
太阳能供热水系统的设计原理太阳能供热水系统的设计原理太阳能供热水系统是一种利用太阳能热能将水加热的设施。
它由太阳能集热器、水箱、管路和控制阀组成。
其原理是通过太阳能集热器采集太阳热能，将其通过管路输送至水箱中，实现水的加热。
太阳能集热器是太阳能供热水系统的核心设备。
它一般分为平板式和真空管式两种。
平板式太阳能集热器利用铜板或铝板将太阳热能吸收并转化为热能，然后通过集热器内的管路向水箱输送热能。
真空管式太阳能集热器则利用空气在真空管内的热对流传导原理实现太阳热能的采集。
真空管式太阳能集热器的效率更高、占地面积更小，但价格较平板式更高。
水箱是太阳能供热水系统中的储水设备，一般分为内胆式水箱和外置式水箱两种。
内胆式水箱的内胆使用不锈钢或钛合金制成，具有优良的保温和防腐性能。
外置式水箱则在水箱和外界之间设有一个保温层，使得水在长时间内也能保持一定温度。
管路是太阳能供热水系统中的输送热能的设备。
一般由金属管和聚氨酯泡沫制成的保温管组成。
通过管路将太阳能集热器采集的太阳热能输送至水箱，以实现水的加热。
控制阀是太阳能供热水系统中的重要部件，通过控制阀可以实现系统的启动和停止。
控制阀一般设置在太阳能集热器和水箱之间，通过控制管路的通断实现热能的输送和停止。
总的来说，太阳能供热水系统的设计原理是通过太阳能集热器采集太阳热能，然后通过管路输送至水箱，实现水的加热。
运用先进的技术和设备，太阳能供热水系统在实现热能的收集和利用的同时，也实现了对环境的保护，越来越受到广泛的应用和推广。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢水箱在平板太阳能热水器中的应用新浪地产2011/8/31 10:51:46 官方微博国太阳能热水器市场上，目前真空管热水器占有绝对优势是一个不争的事实，而且发展势头也异常火爆，前景更是迷人。
2008年北京奥运会工程之一“奥运村”大规模太阳能热水系统招标中，选择了德国企业生产的平板太阳能集热器，让我国真空管太阳能热水器生产企业不得不凝神反思。
平板太阳能在建筑中的应用国太阳能热水器市场上，目前真空管热水器占有绝对优势是一个不争的事实，而且发展势头也异常火爆，前景更是迷人。
但我不可忽视的近年来平板热水器异军突起，成为展会上的亮点，国内用户的新宠，国际市场的主流，甚至还被一些专家学者认为是未来太阳能热水器的发展方向。
如果我沾沾自喜于真空管热水器的规模和水平，而不去认真地研究平板太阳能热水器的优势与发展，就不可能放眼长远，掌握未来，掌握进军国际高端市场的主动权。
一、平板太阳能热水器的基本构造平板型太阳能热水器主要是由平板集热器、储水箱、水管、支架及配件等部分组成。
平板集热器是平板热水器的关键部件，其热性能高低是衡量热水器好坏的重要指标。
主要包括涂有选择性吸收涂层的吸热板、透光材料盖板、保温层和外壳四大部分。
当阳光透过玻璃盖板照在平板吸热板上时，其中大部分太阳辐射能为吸收体所吸收，转变为热能，并传向流体通道中的工质。
通过自然循环或强迫循环，而将不锈钢水箱内的水加热。
吸热板的资料国外基本上都用铜和不锈钢，国内已经大量采用铜材、铝合金、钢材、镀锌板，沿海水质较差的地区，则可用塑料或玻璃来替代。
因为金属外表的反射率高，吸收率低，为了增强吸收效果，必需在金属外表也即吸热板上制备涂层。
按制备工艺不同，可将涂层分为电镀涂层、电化学转化涂层、真空镀膜涂层和涂料涂层四种主要形式。
因为集热器周围是空气，所以当集热器的吸热板在转变太阳辐射能量为水的热能时，也向周围环境散失热量，这就使太阳辐射能量不能全部转化成水的热量。
为了减轻这部分能量的损失，吸热板上面安装透光材料盖板，使盖板透过可见光而不透过远红外线，从而减少能量散失，更有效地提高吸热板和水的温度。
优质透光材料盖板对热水器的效率及寿命有很大影响。
目前国内外采用的盖板材料主要有普通平板玻璃、钢化玻璃和玻璃钢等，其中应用最广泛的还是钢化玻璃。
吸热板的四周和底部安放保温材料，用来减少集热器向四周环境散失热量，以提高集热器的效率。
常用的保温资料有岩棉、矿棉、聚苯乙烯和聚氨脂等。
聚苯乙烯在温度较高时会收缩，因此在使用它作保温材料时，往往在与吸热板之间先放一薄层岩棉或矿棉。
为了将吸热板、透光盖板和保温层组成一个整体，并保持有一定的刚度和强度便于安装，需要有一个较为坚固美观的外壳，一般用铝材、钢材、塑料、玻璃等做成。
此外，平板太阳能热水器还有保温水箱、支架、管道极其配件等结构要素。
平板太阳能不锈钢水箱二、平板太阳能热水器的发展情况平板太阳能热水器在国的发展经历了一个“U字形过程，现在又在新的起点上逐步抬头，引起了专家学者和企业界的高度关注。
据有关资料表明，1997年我国太阳能热水器的年产量达350万平方米，其中平板太阳能热水器约占45%真空管热水器约占30%2001年我国平板太阳能热水器的比例就下降到26.3%而真空管热水器上升到63.2%截至目前，经过近10年来的继续下滑，国平板太阳能热水器产量所占份额也就仅有90%左右了然而，国际市场上，平板太阳能热水器却始终是主导产品，国外(如日本、美国等)90%以上的太阳能热水系统都采用平板型太阳集热器，即使在冬季十分寒冷的丹麦、瑞典等北欧国家也毫不例。
国有关部门对全球太阳能热水器发展情况进行了统计分析。
被统计的欧洲、美洲、大洋洲和亚洲的21个国家中的433家太阳能企业中，有平板太阳能热水器401家，占企业总数的92.61%有真空管太阳能热水器12家，占企业总数的2.77%简易太阳能热水器20家，占企业总数的4.62%显然，国外太阳能热水器应用中，平板太阳能热水器生产经营企业远远大于其他产品类型企业数量。
随着新能源的推广和普及，以及科技的进步和发展，国平板太阳能热水器的技术水平和产品性能、质量也在不时提高，并在一体化等多个方面表现出独特的发展优势。
2008年北京奥运会工程之一“奥运村”大规模太阳能热水系统招标中，选择了德国企业生产的平板太阳能集热器，让我国真空管太阳能热水器生产企业不得不凝神反思。
今年3月6日，第六届中国太阳能品牌产品博览会上，海尔太阳能中标澳洲一万平方米平板集热器大单成为惹人眼红的新闻。
海尔集团从德国引进先进平板集热技术，开发出适合中国市场的高温平板太阳能集热器，胜利解决了平板太阳能的保温性、密封性等行业难题。
太阳雨、澳柯玛等国内品牌企业也纷纷投资平板太阳能热水器项目。
经过太阳能热水器行业和建筑业界的共同努力，国平板太阳能热水器正从低谷走向了新的发展阶段。
三、平板太阳能热水器的优势特点平板太阳能热水器经过了几十年的发展，技术已经更趋成熟和完善，并具备了其它类型太阳能所不具备的优势特点。
一是特别适合与建筑一体化要求。
平板太阳能热水器由于其平面结构特性，太阳能的建筑一体化应用中，形态结构灵活随意，设计时不受形态或尺寸的约束，易于实现与建筑构件的结合。
再加上它集热板为金属材质，可方便采用丝结、焊接等连接方式，为安装、维护和使用提供了便当。
二是具有较高的热效率。
因为真空管太阳能集热器是由若干根真空管组成的管子之间存在着间隙，被太阳光照射时，有一局部太阳能没有被集热器所接受。
平板太阳能集热器却是一个连续的平面，整个集热器表面都可以接受太阳光。
所以，相同的采光面积和日照强度下，平板太阳能热水器的日平均效率一般要高于真空管太阳能热水器日平均效率6%以上。
三是具有良好的承压性能。
由于平板太阳能集热器的吸热板是由金属材料制成的集热器与不锈钢保温水箱的连接也采用金属零件，因此，可接受来自自来水和循环泵的压力。
目前，乡村用水一般都采用集中供水系统，自来水压力较高，这就要求从太阳能热水器出来的热水要有一定的压力，从而，减小热水器出水口与自来水出水口之间的压差，为用户使用提供方便和舒适。
四是组成大系统时性能稳定。
对于一些大型的场所，如宾馆、游泳馆、工厂等地方，使用太阳能热水器时，往往需要很多块太阳能集热器组成大规模的供水系统。
如果采用平板太阳能集热器，集热器与系统之间用金属连接，而不是和真空管太阳能热水器那样用橡塑件连接，就可以保证整个系统的稳定性。
因此，建立大规模太阳能热水系统的时候，往往采用平板太阳能集热。
此外，由于平板太阳能热水器结构简单，加工方便和易于规模化生产，还使得它具有制造本钱低、装置费用省和使用寿命长等特点。
当然，平板太阳能集热器存在热损失偏高和防冻等问题，也需要通过科技创新进一步得到解决。
为了积极参与国际竞争，开拓国内高端市场，必需重视平板太阳能热水器的研究与开发，以更加开放的心态，提高我国太阳能热利用的技术水平和国际化水平。
教你怎样选择太阳能仪表新浪地产2011/8/31 10:55:53 官方微博提要：太阳能仪表是整台太阳能热水器的心脏，是太阳能热水器运行的司令部，太阳能补水、保温、电加热等功能都由它控制。
全智能控制器有主机传感器和电磁阀组成，不但包括以上功能，还有智能加热、定时加热、智能供水、定时供水、停电记忆的功能。
来源：环球光伏网太阳能仪表是整台太阳能热水器的心脏，是太阳能热水器运行的司令部，太阳能补水、保温、电加热等功能都由它控制。
如果太阳能仪表的质量不可靠，后患无穷。
原来的太阳能仪表控制器为门铃式，显示用亮点代替。
2002年后推出大屏幕彩色LED数码显示屏，全中文显示运行状态，填补了国内太阳能仪表行业在这一领域的空白，引发了太阳能仪表行业的一次大的变革。
太阳能仪表包括三大部分：一为主机。
又可分为半自动控制器、全自动控制器和全智能控制器。
半自动控制器有直流电和交流电两种，结构简单，价格便宜，主要功能：水位设置、水温水位显示、缺水水满报警。
全自动控制仪由电磁阀传感器和主机组成，主要功能包括半自动控制器以外，还有自动上水、缺水上水、定时上水、低水压上水和管道保温的功能，一般仪表还有防跑水功能。
全智能控制器有主机传感器和电磁阀组成，不但包括以上功能，还有智能加热、定时加热、智能供水、定时供水、停电记忆的功能，有的仪表还有恒水温恒水位的功能。
质量次的主机用的铜模厚度在30微米以下，无压敏电阻，容易被雷击，即电器里面线径平方数不够，容易漏电造成严重后果。
次的变压器仪表升温过高，容易燃烧及爆炸。
次的芯片会导致程序混乱，抗干扰差，容易出现死机。
二为探头。
根据材质可分为不锈钢探头和硅胶探头。
不锈钢探头由不锈钢外套热缩管和热敏电阻组成。
一个探头质量的好坏主要看它用的热缩管的质量。
太阳能热水器在每年的5～10月份，水温都在80℃～100℃，热缩管有管和胶组成，胶本身有挥发性，在高温下胶的挥发和管的质量是不锈钢探头寿命的根本，一旦胶或管出现漏水，热敏电阻损坏，探头报废，仪表出现失灵。
最好的热敏电阻用精确度为百分之一的，自身材质决定寿命。
硅胶传感器又分为软硅胶和硬硅胶传感器两种。
硅胶传感器的外部是由硅胶和活性炭组成。
硅胶传感器质量的好坏决定于硅胶和活性炭的粘和性。
粘和性不好的传感器容易开裂，造成探头传输信号不准或失灵。
一般不锈钢探头为四芯线，硅胶探头为两芯线。
三为电磁阀。
一般由仪表厂家代选，有止回代过滤网，里面线圈达标为好。
