光纤的常见故障及排障方法
最为常见的光纤故障及解决方法
最为常见的光纤故障及解决方法最为常见的光纤故障及解决方法任何做过网络排障的专业人士都清楚这是一个复杂的过程。
因此知道从什么地方入手寻找故障非常重要。
这里给出了一些最常见的光纤故障以及产生这些故障的可能因素，这些信息将有助于用户对网络故障进行有根据的猜测。
光纤断裂通常是由于外力物理挤压或过度弯折；传输功率不足；光纤铺设距离过长可能造成信号丢失；连接器受损可能造成信号丢失；光纤接头和连接器（connectors）故障可能造成信号丢失；使用过多的光纤接头和连接器可能造成信号丢失；光纤配线盘（patch panel）或熔接盘（splice tra）连接处故障。
通常而言，如果连接完全不通，那么很可能是光纤断裂。
但如果连接时断时续，可能有以下原因：结合处制作水平低劣或结合次数过多造成光纤衰减严重；由于灰尘、指纹、擦伤、湿度等因素损伤了连接器；传输功率过低；在配线间连接器错误。
收集信息每当我被派往一个新的网络环境去处理问题时，我要做到第一件事情就是收集故障表现和可能原因的基本信息。
借助任何可用的方式，排障的关键在于通过提出正确的问题来获取有价值的信息。
以下给出了一些首先应当被提出的问题。
最近是否有人动过光纤（拆除、重新连接）或者搬动过pc？找出最近是否有PC断开连接或被搬动非常重要。
如果光纤线缆从PC断开，那么很可能线缆根本一直就没有被正确的连接，或者在重新连接的时候出了问题，或者光纤在断开的时候收到了损伤。
PC 的硬件是否做过修改？升级PC硬件同样可能引发问题。
线缆可能断开，或者没有重新连接，或者连接不正确，或者光纤在重新连接之前受损。
同样，完全有可能在硬件升级的过程中光纤并没有被断开。
如果是这样情况，有可能是光纤在搬动PC的时候受到拉扯，或PC机箱后部偶然被撞到墙上，撞坏了连接器。
还有可能是光纤根本没有受损或被拉扯，而是新的硬件使得NIC 无法正常工作。
解决的办法是通过更改操作系统来判断是否是NIC的问题。

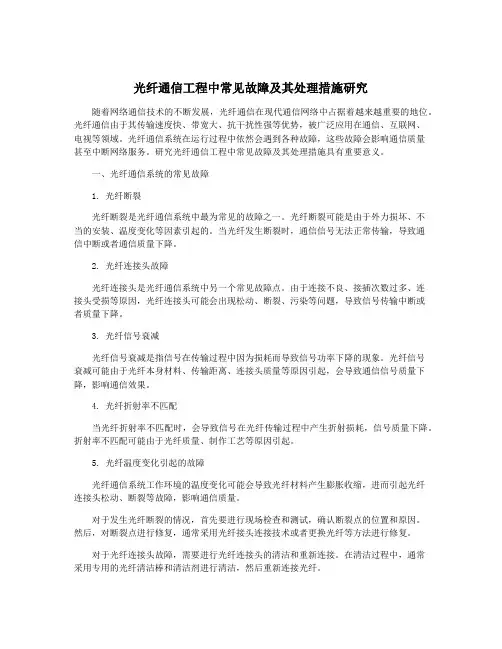

光纤通信工程中常见故障及其处理措施研究
光纤通信工程中常见故障及其处理措施研究随着网络通信技术的不断发展，光纤通信在现代通信网络中占据着越来越重要的地位。
光纤通信由于其传输速度快、带宽大、抗干扰性强等优势，被广泛应用在通信、互联网、电视等领域。
光纤通信系统在运行过程中依然会遇到各种故障，这些故障会影响通信质量甚至中断网络服务。
研究光纤通信工程中常见故障及其处理措施具有重要意义。
一、光纤通信系统的常见故障1. 光纤断裂光纤断裂是光纤通信系统中最为常见的故障之一。
光纤断裂可能是由于外力损坏、不当的安装、温度变化等因素引起的。
当光纤发生断裂时，通信信号无法正常传输，导致通信中断或者通信质量下降。
2. 光纤连接头故障光纤连接头是光纤通信系统中另一个常见故障点。
由于连接不良、接插次数过多、连接头受损等原因，光纤连接头可能会出现松动、断裂、污染等问题，导致信号传输中断或者质量下降。
3. 光纤信号衰减光纤信号衰减是指信号在传输过程中因为损耗而导致信号功率下降的现象。
光纤信号衰减可能由于光纤本身材料、传输距离、连接头质量等原因引起，会导致通信信号质量下降，影响通信效果。
4. 光纤折射率不匹配当光纤折射率不匹配时，会导致信号在光纤传输过程中产生折射损耗，信号质量下降。
折射率不匹配可能由于光纤质量、制作工艺等原因引起。
5. 光纤温度变化引起的故障光纤通信系统工作环境的温度变化可能会导致光纤材料产生膨胀收缩，进而引起光纤连接头松动、断裂等故障，影响通信质量。
对于发生光纤断裂的情况，首先要进行现场检查和测试，确认断裂点的位置和原因。
然后，对断裂点进行修复，通常采用光纤接头连接技术或者更换光纤等方法进行修复。
对于光纤连接头故障，需要进行光纤连接头的清洁和重新连接。
在清洁过程中，通常采用专用的光纤清洁棒和清洁剂进行清洁，然后重新连接光纤。
光纤信号衰减可能需要采取衰减补偿技术进行处理，例如利用光纤放大器进行信号衰减的补偿等。
也需要对光纤传输链路进行检测和调整，确保信号传输质量。
光纤通信网络中的故障排除技巧
光纤通信网络中的故障排除技巧光纤通信网络是现代通信系统中广泛应用的一种高速传输技术。
然而，由于各种原因，光纤通信网络中的故障可能会发生。
及时进行故障排除是保持网络正常运行的关键。
本文将介绍光纤通信网络中常见的故障以及如何使用一些技巧来解决它们。
第一种常见的故障是光纤连接问题。
光纤连接不良可能导致网络中断或信号质量下降。
当遇到连接问题时，首先要检查连接头是否正确插入，并确保连接端口干净和无尘。
使用光学功率计等测试仪器来检查连接的光强是否在正常范围内，并与设备规格相匹配。
第二种常见的故障是光纤的断裂或切割。
这通常是由意外损坏或错误的安装引起的。
当出现光纤断裂时，可以通过视觉检查或使用光缆追踪仪来确定断裂点。
一旦确定了断裂点，可以通过更换损坏的光纤或使用光纤接头来修复连接。
第三种常见的故障是光纤的弯曲或折断。
光纤弯曲过度可能会导致信号强度下降或完全中断。
在安装光纤时，应避免过度弯曲，或者使用特殊的弯曲保护套管来保护光纤。
如果发现光纤存在弯曲或折断问题，应及时更换光纤以保证信号传输的完整性。
第四种常见的故障是光纤的腐蚀或污染。
长时间暴露在潮湿环境或灰尘密集的地方可能会导致光纤表面的腐蚀或污染。
这将导致信号质量下降或完全中断。
当遇到这种问题时，可以使用柔软的纤维清洁棒或清洁剂来清洁光纤表面。
同时，确保光纤连接头周围的环境干净，并采取措施来防止腐蚀或污染问题的再次发生。
第五种常见的故障是光纤设备故障。
光纤通信网络中的路由器、交换机等设备也可能出现故障，导致网络中断或信号传输错误。
当遇到设备故障时，应首先检查设备的供电情况，并确保设备是否正常运行。
如果设备故障无法修复，可能需要更换或维修设备。
除了以上提到的常见故障，光纤通信网络中还可能遇到其他问题，例如线路干扰、信号衰减等。
对于这些问题，可以利用光纤网络分析仪或频谱分析仪等专业工具来进行排除。
通过分析信号质量和干扰源，可以找到引起问题的根本原因，并采取针对性的措施进行修复。
光纤通信工程中常见故障及其处理措施研究
光纤通信工程中常见故障及其处理措施研究光纤通信是一种高速、大容量、低延迟的传输方式，但在实际应用中，仍然存在一些常见故障。
本文将介绍光纤通信工程中常见的故障及其处理措施。
常见故障一：光纤连接不稳定光纤连接不稳定可能导致信号传输中断或质量下降。
造成连接不稳定的原因一般包括：连接头松动、连接头有污染或受损、连接头不匹配等。
对于这种故障，可以通过以下处理措施解决：1. 检查并紧固连接头，确保其稳定连接；2. 清洁连接头，可使用纯净的酒精棉或纸巾擦拭；3. 如果连接头受损，应及时更换；4. 确保连接头的类型和规格与设备要求相匹配。
常见故障二：光纤信号损耗大光纤信号损耗大会导致信号传输距离减短或信号质量降低。
造成信号损耗大的原因主要有：光纤长度过长、光纤弯曲过度、光纤光耦合不良等。
对于这种故障，可以通过以下处理措施解决：1. 控制光纤长度，确保不超过设备规定的最大传输距离；2. 避免光纤弯曲过度，避免施加额外的弯曲压力；3. 检查光纤的光耦合状况，保证光的顺利传输；4. 使用低损耗的光纤连接器。
常见故障四：光纤互调干扰光纤互调干扰可能导致信号质量下降或传输距离减短。
造成互调干扰的原因一般有：信号过强、光纤走线过近等。
对于这种故障，可以通过以下处理措施解决：1. 控制信号的强度，避免过高的信号功率；2. 保持光纤之间的距离，避免相互干扰。
除了以上常见故障外，还可能存在其他的故障，如光纤传输设备故障、光纤连接线路故障等。
在处理这些故障时，可以采取合适的方法，如更换设备、修复连接线路等。
光纤通信工程中常见故障的处理措施包括：确保光纤连接稳定、控制光纤信号损耗、保证光纤衰耗均匀、预防光纤互调干扰等。
通过有效的故障处理，可以保证光纤通信的正常运行和高质量的数据传输。
光纤通信工程中常见故障及其处理措施研究
光纤通信工程中常见故障及其处理措施研究一、光纤通信工程中常见的故障1.光缆断裂光缆断裂是光纤通信工程中最常见的故障之一。
光缆在施工过程中容易受到外力的损坏，也可能因为老化、温度变化等原因出现断裂。
光缆断裂会导致光信号的传输中断，从而影响通信的正常进行。
2.光纤连接头插拔问题在光纤通信中，连接头是非常关键的部件，连接头的插拔不当或者损坏会导致光信号的丢失或者连接不稳定。
3.光纤衰减问题光纤通信中信号的衰减是一个不可避免的问题，但是当衰减过大时就会影响光信号的传输距离和质量。
4.光纤折弯或者压扁问题光纤通信中，光纤的折弯或者压扁会导致光信号的丢失或者损坏。
5.其他因素引起的光信号损坏除了上面列举的常见故障外，还有一些其他因素可能会引起光信号的损坏，比如灰尘、潮湿、电磁干扰等。
一旦发现光缆出现断裂，首先需要找出断裂位置，然后进行修复。
修复可以采用焊接、连接头接驳或者更换光缆等方式。
为了避免连接头插拔不当或者损坏，可以在设计光缆连接时采用专业的连接头，并且在使用过程中要注意轻拿轻放，避免过度插拔。
光纤的衰减问题可以通过增加信号放大器或者光纤补偿器来解决。
定期对光纤进行清洁和检测也可以有效减少衰减问题。
对于光纤的折弯或者压扁问题，可以通过使用抗折光缆来解决，也可以在工程设计中避免光纤的过度弯曲和挤压。
灰尘、潮湿和电磁干扰都会对光信号产生影响，因此在工程施工和运行中都需要做好防护措施，比如加装防护套管、做好地线接地等。
光纤通信工程中常见的故障及其处理措施研究是非常重要的，只有及时发现并解决故障，才能保证光纤通信的正常进行。
而对于工程人员来说，掌握这些故障处理技术是非常必要的，同时也可以通过预防措施来降低故障发生的可能性，进一步提升光纤通信工程的可靠性和稳定性。
常见的光纤故障及其解决方案
常见的光纤故障及其解决方案光纤故障是指在光纤通信过程中出现的各种问题和障碍，造成通信质量下降或者通信中断。
常见的光纤故障主要有光纤损坏、光纤连接故障和光纤设备故障。
下面将分别介绍这些故障及其解决方案。
光纤损坏是指光纤本身发生断裂、弯曲或损伤等情况。
光纤损坏主要有两种类型：机械损坏和光学损坏。
机械损坏包括外界硬物碰撞、拉扯过度等导致光纤断裂或损伤；光学损坏主要有光纤老化、光纤终端表面污染等导致光纤信号传输衰减或者中断。
解决光纤损坏问题的方法一般是更换损坏的光纤，将信号重新传输。
在更换之前，可以通过使用光纤断点定位器或者光纤探测仪等设备检测光纤断点或损伤位置，然后进行修复或更换。
光纤连接故障是指光纤连接头部分、连接件松动或者互连不良导致的通信质量下降。
光纤连接故障一般包括以下几种情况：连接头表面污染、连接头不完全插入、连接件连接不牢固等。
解决光纤连接故障的方法一般是先检查连接头是否有脱落、老化或污染等情况，进行清洁或更换；同时，保证连接头完全插入，确保连接良好，可以通过光纤连接检测仪或者光纤探测仪等设备进行连接测试和问题定位。
光纤设备故障是指光纤传输设备如光模块、光纤交换机、光开关等硬件或者软件出现故障，导致通信中断或者通信质量下降。
光纤设备故障主要有以下几种情况：光模块故障、光纤交换机端口故障、光开关故障等。
解决光纤设备故障的方法一般是先检查设备是否插接正确、供电正常等，然后进行重启或者更换故障设备。
同时，对于光模块故障，可以通过使用备用光模块进行替换；对于光纤交换机等设备，可以通过其他端口进行替代使用。
除了以上常见的光纤故障外，还可能出现其他一些特殊的故障，例如光纤常温下的折射率产生变化、光纤尺寸几何参数不达标等。
解决这些特殊故障一般需要专业工程师进行详细诊断和解决，可以使用光纤检测仪、光谱分析仪等设备进行故障定位和问题分析。
在实际应用中，为了提高光纤故障的检测和解决效率，通常会采用预防和监控措施。
光纤常见故障及排除方法
光纤常见故障及排除方法光纤常见故障及排除方法光纤网络在生活中有很大用处，一旦出现故障会造成成大的麻烦，如何排除光纤网络常见故障及排除方法变得越来越重要。
下面跟YJBYS店铺一起来学习一下排除故障的方法!第一，光纤收发器或光纤模块的指示灯和双绞线端口指示灯是否亮如收发器的光口(FX)指示灯不亮，请确定光纤链路是否交叉链接;光纤跳线一头是平行方式连接;另一头是交叉方式连接。
如A收发器的光口(FX)指示灯亮、B收发器的光口(FX)指示灯不亮，则故障在A收发器端：一种可能是：A收发器(TX)光发送口已坏，因为B收发器的光口(RX)接收不到光信号;另一种可能是：A收发器(TX)光发送口的这条光纤链路有问题(光缆或光线跳线可能断了)。
双绞线(TP)指示灯不亮，请确定双绞线连线是否有错或连接有误。
请用通断测试仪检测;有的.收发器有两个RJ45端口：(To HUB)表示连接交换机的连接线是直通线;(To Node)表示连接交换机的连接线是交叉线;有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式;DTE开关：连接交换机的连接线是交叉线方式。
第二，用光功率计仪表检测光纤收发器或光模块在正常情况下的发光功率：多模：-10db--18db之间;单模20公里：-8db--15db之间;单模60公里：-5db--12db之间;如果在光纤收发器的发光功率在：-30db--45db之间，那么可以判断这个收发器有问题。
第三，半/全双工方式是否有误有的收发器侧面有FDX开关：表示全双工;HDX开关：表示半双工。
第四，光缆、光纤跳线是否已断a、光缆通断检测：用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光;在另一头看是否有可见光?如有可见光则表明光缆没有断。
b、光纤连线通断检测：用激光手电、太阳光等对着光纤跳线的一头照光;在另一头看是否有可见光?如有可见光则表明光纤跳线没有断。
光纤传输系统中的常见故障与排除方法
光纤传输系统中的常见故障与排除方法光纤传输系统在现代通信中起着关键作用，它能够实现高速、远距离、稳定的数据传输。
然而，由于各种原因，光纤传输系统中可能会出现一些故障，影响通信质量和稳定性。
本文将围绕光纤传输系统中的常见故障展开讨论，并提供排除方法。
1. 光纤连接问题光纤连接是光纤传输系统中常见的故障之一。
连接问题可能导致光信号传输受阻或完全中断。
常见的连接问题包括连接松动、连接不良或连接断裂。
解决这些问题的方法包括检查连接是否牢固、重新连接光纤、使用优质的连接器和光纤。
2. 光纤损坏光纤传输系统中的光纤本身可能会出现损坏，这将导致信号传输的问题。
光纤损坏的原因可能包括弯曲过度、拉扯过度或机械损伤。
识别光纤损坏的方法之一是检查纤芯是否有裂缝、划痕或断裂。
排除光纤损坏的方法包括更换损坏的光纤，并确保正确手动处理和存储光纤，避免过度拉扯或弯曲。
3. 光源问题光源是光纤传输系统中的重要组成部分，它通常是通过激光二极管或半导体激光器提供的。
光源问题可能导致光功率不足或信号失真。
要解决光源问题，可以检查光源是否正常工作、光功率是否达到要求、光源是否需要更换或重新对准。
4. 光纤耦合问题光纤耦合是光纤传输系统中的另一个常见故障。
它主要是指光纤与光器件之间的连接问题。
这可能导致损耗、插入损失增加或反射增加。
解决光纤耦合问题的方法包括重新对准连接、检查连接和接触表面是否干净，并确保垂直和平行度的正确对齐。
5. 光纤衰减光纤传输时可能会出现衰减，这会导致信号弱化或失真。
光纤衰减的原因可能是纤芯材料质量差或光纤过长。
排除光纤衰减的方法包括使用优质的光纤，确保光纤长度在规定范围内，以及定期检查和清洁连接点。
6. 光纤温度效应温度变化可能导致光纤传输系统中的光信号受到影响。
高温会导致光纤膨胀，而低温则会导致光纤收缩。
这些变化可能导致光纤损坏或连接不良。
解决光纤温度效应的方法包括在设计时考虑温度变化因素，使用具有较低热胀冷缩系数的光纤，并确保光纤及其连接点处于稳定的温度环境中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤的常见故障及排障方法
光纤是光导纤维的简写，是一种由玻璃或塑料制成的纤维，可作为光传导工具。
光纤网络在生活中有很大用处，一旦出现故障会造成成大的麻烦，如何排除光纤网络常见故障及排除方法变得越来越重要。
任何做过网络排障的专业人士都清楚这是一个复杂的过程。
这里给出了一些最常见的光纤故障以及产生这些故障的可能因素，这些信息将有助于用户对网络故障进行有根据的猜测。
在各种业务的通信系统中，由于光缆成本低，光信号传输距离远，损耗低的特点，光纤已经逐步取代电缆。
所以光缆线路发生故障必须分秒必争进行抢修，尤其是在重要的应用网络系统中。
下面将逐步分析光纤故障中出现的现象以及判断故障点可能发生的范围。
一、光缆故障的主要产生原因
为保证光传输信号距离远、低损耗的应用特性，一条光缆线路必须满足一定的物理环境条件。
任何轻微的光缆弯曲形变或者轻度污染都会造成光信号的衰耗，甚至中断通信。
1、光缆路由线路长由于光缆本身的物理特性和生产过程中的不均匀性，使其中传播的光信号时刻都在发生着漫射和被吸收。
当光缆链路过长时，就会造成整条链路光信号的整体衰耗超过网络规划的需求求，光信号衰耗太大，会使通信效果下降。
2、光缆放置弯曲角度过大光缆弯曲衰耗和受压衰耗其本质上都是由于光缆变形导致光传输过程中满足不了全反射生成的。
光纤具有
一定的可弯曲性，但当光纤弯曲到一定角度时，将引起光信号在光缆中传播方向的变化，产生弯曲衰耗。
这就要求在布线施工时，要特别注意给走线预留充足的角度。
3、光缆受压或断裂这是光缆故障中最容易出现的故障，光纤受到外力因素或自然灾害的原因，产生微小的不规则弯曲甚至断裂，当断裂发生在接头盒或光缆内部时，从外表是无法发现断点的，但是在光纤断裂点会发生折射率的变化，甚至会形成反射损耗，使光纤的传输信号质量变差。
此时，用OTDR光缆测试仪检测反射峰的方式查找光纤内部弯曲衰耗处或断裂点。
4、光纤接头施工熔接故障在光缆铺设过程中，经常会使用光纤熔接机将两段光纤熔为一条。
由于是对光缆纤芯层的玻璃纤维进行熔接，所以在施工现场熔接过程中需要根据光缆的类型正确的使用熔接机，由于操作不符合施工规范以及施工环境的变化，容易使光纤纤维被上沾染污物，从而导致在熔接过程中混入杂质，造成整条链路的通信质量下降。
5、光纤核心线径不同光纤铺设经常使用多种活动连接的铺设方式，例如法兰连接，经常使用在建筑物里的计算机网络铺设中。
活动连接一般损耗较低，但活动连接时光纤的端面或法兰的端面不清洁，核心光纤直径不同，接合不严，将会使接头损耗大大增加。
通过OTDR 或双端功率进行测试，可以发现核心直径不匹配故障。
需要注意的是，单模光纤和多模光纤除了核心光纤直径不同外，光的传输模式、波长和衰耗方式完全不同，所以不能混用。
6、光纤接头污染尾纤接头污染、跳纤受潮是光缆故障的主要故障原因。
尤其是在室内的网络中存在着很多的短纤，和各种网络交换设备，光纤接头的插拔、法兰的更换、转接非常频繁。
在操作过程中，灰尘过大、插拔损耗、手指的触碰等都很容易使光纤接头变脏，会使光路无法调通或光衰减过大。
应使用酒精棉进行清洁。
7、接头处抛光不良接头抛光不良也是光纤链路的主要故障之一。
现实物理环境中理想的光纤切面是不存在的，都有一些起伏或斜面。
当光缆链路中的光遇到此类切面时，由于接合面不规则而产生光的漫散射和光的反射，会使光的衰耗大大增加。
在OTDR测试仪的曲线上，抛光不良的切面的衰减区要比正常端面大的多。
8、光缆接头点接触故障接头接触不良主要出现在ODF架光缆配线箱和光交换机。
主要原因是施工操作不符合标准或者连接设备质量问题，或连接法兰故障等，致使光纤接头密封不严，造成光的反射损耗和泄露衰减。
使用光纤接头过多会造成光缆传输质量的明显下降。
综上所述，光缆使用具有很多的优点，但其物理特性使得光纤通信存在故障隐患。
外力因素和自然灾害会造成光缆受压或断裂；熔接时混入杂质会造成光路质量变化；核心线径不同；光纤切面污染和抛光不良都会造成光传输方向的改变。
光纤通信的精密性使得光纤故障难以通过肉眼发现，这就要求在光纤布线的过程中，要尽量避免由于人为原因造成不必要的光缆故障。
二、光纤故障点的查找和判断
在日常光缆的维护工作中出现障碍，通常采用以下过程来进行查找和判断。
1、检查光电转换器指示灯是否正常（以TOEC光电转换器为例）如光电转换器的光口（FDX）指示灯不亮，如收发器的光口（FDX）指示灯不亮，请确定光纤链路是否交叉链接，光纤跳线一头是平行方式连接；另一头是交叉方式连接。
如A收发器的光口（FDX）指示灯亮、B收发器的光口（FDX）指示灯不亮，则故障在A收发器端；故障原因可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。
2、判断光缆、光纤尾纤线是否有故障
（1）光缆、光纤跳线的通断检测：用红光笔对着光纤接头或偶合器的一端送红光，在另一端看是否有红光，有红光说明光缆或光纤跳线没有断。
由于外界物理因素而损伤法兰或尾纤切面，或又因为设备的震动而造成时通时断。
此类故障采用更换法兰或尾纤的办法。
（2）在光缆尾纤两端均用光功率计来进行测量，看是否有读数，来判断光缆或光纤跳线没有断。
同时一定要对尾纤连接点、法兰、设备端口用酒精清洗。
3、使用OTDR（光时域反射仪）测试
（1）测试中，如果显示屏没有曲线，则光纤故障点在仪器的盲区内，包括光缆的尾部、光缆与尾纤的连接接头、法兰，可加一段尾纤，减小盲区范围，找到光纤的断点。
（2）屏幕上反射曲线远端位置与光缆实际长度不符，曲线中有明显“台阶”，若此处是接头处，则说明此接头接续不合格或者该根光纤在接头盒中弯曲半径太小或受到挤压；若此处不是接头处，则说明此处光缆受到挤压或打急弯。
（3）曲线显示远端出现强烈的菲涅尔反射峰，说明该处光纤端面与光纤垂直，说明该处是端点而不是断点，故障点可能在终端接头（法兰或ODF架）上。
（4）曲线远端尾部没有反射峰，说明端面为断纤面，最大可能是光缆与尾纤的熔接点故障。
曲线显示远端无反射峰，但有一突起曲线，表明该处光纤出现断裂纹，产生损耗，检查光缆与尾纤的熔接点。
（5）曲线显示高损耗区与高损耗点。
曲线斜率明显较大，说明该段光纤质量不好，衰耗较大。
高衰耗点如果与接头部位相同，说明接头损耗大，可重新熔接，也有可能是光缆受力变形，导致光纤受外力而产生损耗。
使用光时域反射仪测定故障点位置后，到达故障范围现场：
①如果是光缆受外力折段，马上对其进行熔接修复。
②如是单线中断并且是在接头盒里，应仔细检查接头盒内容纤盘，逐一挑出熔接点检查纤芯是否有单纤收缩或断裂现象，发现故障点则重新进行熔接。
容纤盘内光纤松动，导致光纤弹起在容纤盘边缘或盘上螺丝处被挤压，严重时也会压伤、压断光纤。
③如果故障点既没有熔接点也没有外力因素断点，应对本段光缆路由进行肉眼观察，光缆表面有外力因素造成的外伤，通过检查损伤点的轻重来判断是需要重新熔接还是需要挑线。
三、结束语
从光纤通信问世到现在，光纤传输技术对整个社会经济的发展产生了巨大影响。
熟练掌握光缆线路故障点的检测方法，才能准确地判断确定障碍点的位置，并熟练掌握线路抢修作业程序和器材的使用，提高抢修时间。
光纤故障查修中灵活测试、综合分析才能更快更好的解决问题。
