塑料护套线配线
2）敷设支持物
接线端子（俗称接线鼻子）：选用时应根据导线的根数 和总截面选择相应规格的接线端子。
套管：套管有铜套管、铝套管及铜铝过渡套管三种，选 用时应采用与导线材质规格相应的套管。
塑料护套线配线
塑料护套线配线
分类 按敷设方式： 分为明敷设和走管或走线槽铺 . 按导线的固定方式：
用塑料钢钉电线卡、铝线卡或塑料胀管固定。
接头处用线盒、瓷接头、铜线接头（接头处搪瓷）或 铝线接头（接头处焊接或压接）固定。
塑料护套线配线
塑料钢钉电线卡
铝线卡
明配塑料护套线施工程序 确定配线的位置→敷设支持物→敷设导线
塑料护套线配线施工工艺标准
SGBZ-0626 塑料护套线配线施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于室内电气照明的塑料护套线明配线工程。
2、施工准备2.1材料要求：2.1.1塑料护套线：导线的规格、型号必须符合设计要求，并有出厂合格证。
2.1.2螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.31C安全型压线帽有关要求见《SGBZ-0623 管内穿绝缘导线安装施工工艺标准》2.1.5条有关内容。
2.1.4套管：套管有铜套管、铝磁疗管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。
2.1.5接线端子（俗称接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。
2.1.6辅助材料：镀锌木螺丝、焊锡、焊剂、木砖、钉子、铝卡子、橡胶绝缘带、粘塑料绝缘带、黑胶布、接线盒、瓷接头等。
2.2主要机具：2.2.1铅笔、卷尺、水平尺、线坠、水桶、灰铲、粉线袋。
2.2.2常用电工工具、手锤、錾子、钢锯、锯条，手电钻、冲击钻（电锤）。
2.2.3兆欧表、万用表、工具袋、工具箱，高凳等。
2.3作业条件2.3.1配合土建结构施工阶段，根据设计图尺寸位置，预埋好木砖和过墙管。
2.3.2内装修工程全部结束。
3、操作工艺3.1工艺流程：弹线定位——预埋木砖保护（预埋塑料胀管）——护套线配线——导线连结——线路检查、绝缘摇测。
3.2弹线定位时，塑料护套配线应符合以下规定：3.2.1线卡距离木台、接线盒及转角处不得大于50mm。
线卡最大间距为300mm，间距均匀，允许偏差5mm。
3.2.2线路与其它管道相遇时，应加套保护管助且绕行；与它管道之间的最小距离见3—1、表3-2所示。
3.3预埋木砖和保护管。
3.4弹线定位。
3.5安装塑料胀管。
3.6护套线配线：根据原先预埋好的木砖和塑料胀管的位置，弹出粉线，确定固定档距。
【室内线路的安装1】塑料护套线配线
THANK YOU
室内线路的安装
用铝片线卡进行塑料护套线配线
（2）固定钢精轧片 1）在木制结构上，可用铁钉固定铝片线卡。将铁钉插入轧片中 央的小孔处，用榔头将钢精轧片固定在所需位置上。
2）在抹灰浆的墙上，每隔4～5挡，进入木台和转角处需用小铁 钉在木榫上固定钢精轧片，其余的可用小铁钉直接将铝片线卡钉在 灰浆上。
用铝片线卡进行塑料护套线配线
◇ 护套线转弯时，用手将导线勒平后，弯曲成型，再嵌入铝片线卡，折弯半径 不得小于导线直径的3~6倍，转弯前后应各用一个铝片线卡夹住。
◇ 护套线进入木台前，应安装一个铝片线卡。 ◇ 两根护套线相互交叉时，交叉处要用四个铝片线卡（或塑料卡钉）卡住。护 套线应尽量避免交叉。 ◇ 护套线路的离地最小距离不得小于0.5m，在穿越楼板及离地低于0.15 m 的一 般护套线，应加电线管保护。
在线盘上放线
手工放线
用铝片线卡进行塑料护套线配线
护套线的敷设必须横平竖直。敷设时用一只手拉紧导线，另 一只手将导线固定在钢精轧片上，在弯角处应按最小弯曲半径来 处理，这样可使布线更美观。
用铝片线卡进行塑料护套线配线
对于截面较粗的护套线，为了敷直，可在直线部分的两端各装一副瓷 夹，敷线时，先把护套线的一端固定在瓷夹内，然后勒直并在另一端收紧 护套线后固定在另一副瓷夹中，最后把护套线依次夹入铝片线卡中。
利用塑料卡钉进行塑料护套线配线
进入木台
十字交叉
利用塑料卡钉进行塑料护套线配线
◇ 室内使用塑料护套线配线时，其截面规定铜芯不得小于0.5 mm²，铝芯不得小 于1.5 mm²。室外使用塑料护套线配线时，其截面规定铜芯不得小于1.0 mm²，铝芯 不得小于2.5 mm²。
◇ 护套线不可在线路上直接连接，应通过瓷接头 、 接线盒或借用其他电器的接 线柱连接。
护套线配线操作工艺
护套线配线操作工艺塑料护套线是一种具有塑料护层的双芯或多芯绝缘导线.广泛应用在电气照明及其他配电线路中，塑料护套线具有防潮、耐酸、耐腐蚀等性能，可以直接敷设在空心楼板、墙面或建筑物的表面，用铝线卡或塑料线卡作为导线的支持物。
但不宜直接在墙体抹灰层内暗敷和露天场所明敷，大容量电路也不宜采用。
一、护套线安装工艺1、画线定位首先按施工图确定灯具、开关、插座和配电箱等设备的安装位置.其次确定导线敷设的路径，穿越墙壁和楼板的位置，以及导线起始、转角的位仰.然后用粉线袋或木板尺画线.同时画岀线卡固定点位置。
直线段线卡间隔为150〜300 mm,其余为50〜100 mm,距开关、插座和灯具的木台50 mm处必须设置线卡固定点。
2、凿眼并安装木棒按画线定位用小扁凿或电钻凿打木桦孔，并安装木桦。
3、固定铝片线卡采用铝线卡固定导线时应先固定铝片线卡。
铝片线卡的规格有0、1、2、3和4号等，号码越大，长度越长,在室内外照明线路中通常用0号和1号铝片线卡。
铝片线卡的形状有用小铁钉固定和用黏结剂固定两种，在木结构上，可用铁钉固定铝片线卡；在抹灰浆的墙上，每隔4〜5档，进入木台和转角处。
需用小铁钉在木桦上固定铝片线卡，其余的可用小铁钉直接将铝片线卡钉在墙壁灰浆层中；在砖墙和混凝土墙上可用木桦或环氧树脂黏结剂固定铝片线卡。
黏结剂固定铝线卡时，要先用钢丝刷将粘接面刷干净，再用湿布擦拭，待吹干后将肥好的黏结剂涂在线尹或其他支持件的底部.用手将KJK4：粘接面上.边压靛转.使粘接面有良好的接触。
粘接后，待1〜2天当黏结剂充分硬化后再布线。
采用塑料线卡固定导线时.敷设导线前无须固定线长。
4、敷设导线为了使护套线敷设得平直"可在直线部分的两端临时各装一副瓷夹.敷线时，先把护套线一端固定在瓷夹内，然后在另一端勒宜收紧护套线并固定在另一端瓷夹中.最后把护套线卡收紧或直接钉塑料线卡以夹牢护套线。
铝线卡夹持护套线方法。
二、护套线配线技术要求及注意事项1、室内使用护套线时.铜芯线截面规定不得小于0. 5 mm2,铝芯不得小于1. 5 mm2；窒外使用时，铜芯不得小于 1. 0 mm2，铝芯不得小于2. 5 mm2。

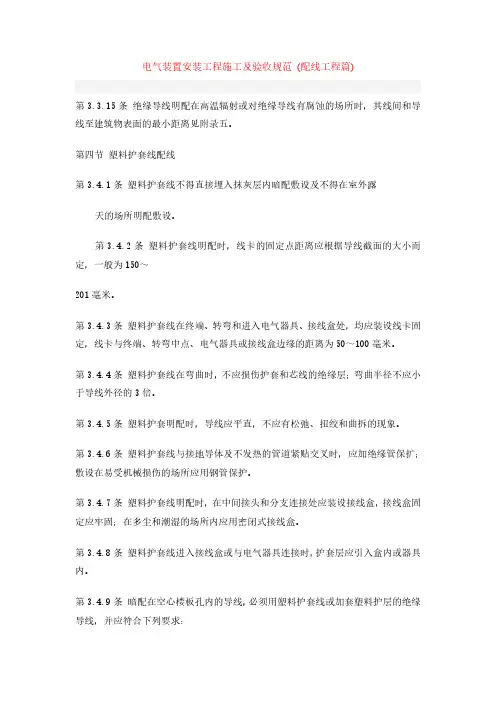

电气装置安装工程施工及验收规范-(配线工程篇)
电气装置安装工程施工及验收规范(配线工程篇)第3.3.15条绝缘导线明配在高温辐射或对绝缘导线有腐蚀的场所时，其线间和导线至建筑物表面的最小距离见附录五。
第四节塑料护套线配线第3.4.1条塑料护套线不得直接埋入抹灰层内暗配敷设及不得在室外露天的场所明配敷设。
第3.4.2条塑料护套线明配时，线卡的固定点距离应根据导线截面的大小而定，一般为150～201毫米。
第3.4.3条塑料护套线在终端、转弯和进入电气器具、接线盒处，均应装设线卡固定，线卡与终端、转弯中点、电气器具或接线盒边缘的距离为50～100毫米。
第3.4.4条塑料护套线在弯曲时，不应损伤护套和芯线的绝缘层；弯曲半径不应小于导线外径的3倍。
第3.4.5条塑料护套明配时，导线应平直，不应有松弛、扭绞和曲拆的现象。
第3.4.6条塑料护套线与接地导体及不发热的管道紧贴交叉时，应加绝缘管保扩；敷设在易受机械损伤的场所应用钢管保护。
第3.4.7条塑料护套线明配时，在中间接头和分支连接处应装设接线盒，接线盒固定应牢固；在多尘和潮湿的场所内应用密闭式接线盒。
第3.4.8条塑料护套线进入接线盒或与电气器具连接时，护套层应引入盒内或器具内。
第3.4.9条暗配在空心楼板孔内的导线，必须用塑料护套线或加套塑料护层的绝缘导线，并应符合下列要求：一、穿入导线前，应将管内的积水、杂物清除干净；二、穿入导线时，不得损伤导线的护套层，并能便于更换导线；三、导线在板孔内不得有接头，分支接头应放在接线盒内连接。
第五节槽板配线第3.5.1条塑料槽板、木槽板配线适用于干燥房屋内明配敷设。
使用绝缘导线的额定电压不应低于500伏。
第3.5.2条塑料槽板与木槽板的安装要求相同，木槽板的内外应光滑、无棱刺、刷有绝缘漆。
第3.5.3条槽板宜敷设于较隐蔽的地方，应紧贴于建筑物表面，排列整齐。
第3.5.4条槽板固定点的间距：底板应小于500毫米，盖板应小于300毫米；底板离终端点50毫米及盖板离终端点30毫米处，均应固定。

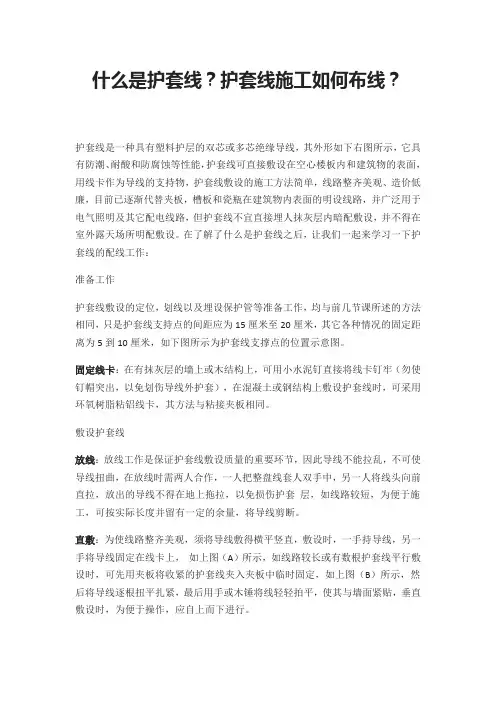

什么是护套线？护套线施工如何布线？
什么是护套线？护套线施工如何布线？护套线是一种具有塑料护层的双芯或多芯绝缘导线，其外形如下右图所示，它具有防潮、耐酸和防腐蚀等性能，护套线可直接敷设在空心楼板内和建筑物的表面，用线卡作为导线的支持物，护套线敷设的施工方法简单，线路整齐美观、造价低廉，目前已逐渐代替夹板，槽板和瓷瓶在建筑物内表面的明设线路，并广泛用于电气照明及其它配电线路，但护套线不宜直接埋人抹灰层内暗配敷设，并不得在室外露天场所明配敷设。
在了解了什么是护套线之后，让我们一起来学习一下护套线的配线工作：准备工作护套线敷设的定位，划线以及埋设保护管等准备工作，均与前几节课所述的方法相同，只是护套线支持点的间距应为15厘米至20厘米，其它各种情况的固定距离为5到10厘米，如下图所示为护套线支撑点的位置示意图。
固定线卡：在有抹灰层的墙上或木结构上，可用小水泥钉直接将线卡钉牢（勿使钉帽突出，以免划伤导线外护套），在混凝土或钢结构上敷设护套线时，可采用环氧树脂粘铝线卡，其方法与粘接夹板相同。
敷设护套线放线：放线工作是保证护套线敷设质量的重要环节，因此导线不能拉乱，不可使导线扭曲，在放线时需两人合作，一人把整盘线套人双手中，另一人将线头向前直拉，放出的导线不得在地上拖拉，以免损伤护套层，如线路较短，为便于施工，可按实际长度并留有一定的余量，将导线剪断。
直敷：为使线路整齐美观，须将导线敷得横平竖直，敷设时，一手持导线，另一手将导线固定在线卡上，如上图（A）所示，如线路较长或有数根护套线平行敷设时，可先用夹板将收紧的护套线夹入夹板中临时固定，如上图（B）所示，然后将导线逐根扭平扎紧，最后用手或木锤将线轻轻拍平，使其与墙面紧贴，垂直敷设时，为便于操作，应自上而下进行。
线卡夹持护套线的操作如下图所示（如果是带钢钉线卡则直接压线装订即可），敷设中应边操作边检查，及时纠正偏斜扭曲。
弯敷：护套线在同一墙面转弯时，必须保持相应垂直，弯曲导线要均匀，弯曲半径不应小于护套线规格的3~6倍。
塑料护套线配线作业指导书
2、划线及安装木楔
2.1用弹线袋划线。
2.2按护套线的安装要求，每隔150mm～200mm划出固定铝片线卡位置。
2.3距开关、插座和灯具木台50mm～100mm处设置铝片线卡的固定点。
2.4凿打整个线路中的木楔孔，并安装木楔。
注意事项
1.配线截面积：室内铜芯不得小于0.5mm2，铝芯不得小于1.5mm2，室外铜芯不得小于1.0mm2，铝芯不得小于2.5mm2
2.走线离地高度不得低于0.15m，如低于0.15m要装保护管。
3.作业时要注意与周围带电体保持安全距离。
保养标准
走线安装正确、牢固。
验收标准
1.走线固定紧固。
2.电线未有破损处。
设备技术履历本设备临修故障登记本
填写要求
按车间台帐填写要求认真填写
3、固定铝片线卡，敷设导线
3.1在墙上每隔4～5挡，或在进入木台和转角处用小铁钉在木楔上固定铝片线卡。
3.2其余部分用小铁钉直接将铝片线卡钉在墙上。
3.3将护套线勒直，依次夹入铝片线卡中。
3.4护套线均置于铝片线卡的针孔位后，将铝片线卡收紧，夹持护套线。
质量卡控
电力组工长、电线安装处所负责人
质量记录
3.接头处理良好。
作业流程
定位→划线及安装木楔→固定铝片线卡→敷设导线→线路检查
参考
资料
1.机械工业出工实用手册》
3.电气装置安装工程施工及验收规范
4.中国电力出版社《电工手册》
编制修订
序号
历次修改内容
日期
编制
审核
批准
1、定位
1.1确定灯具、开关、插座等电气设备的安装地点。
011塑料护套线配线 (2)
塑料护套线配线1 范围本工艺标准适用于室内电气照明的塑料护套线明配线工程。
2 施工准备2.1 材料要求：2.1.1 塑料护套线：导线的规格、型号必须符合设计要求，并有出厂合格证。
2.1.2 螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.3 LC安全型压线帽有关要求见3—8、2.1.5条有关内容。
2.1.4 套管：套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。
2.1.5 接线端子（俗称接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。
2.1.6辅助材料：镀锌木螺丝、焊锡、焊剂、木砖、钉子、铝卡子、橡胶绝缘带、粘塑料绝缘带、黑胶布、接线盒、AHAHAGAHAGAGGAGAGGAFFFFAFAF瓷接头等。
2.2 主要机具：2.2.1 铅笔、卷尺、水平尺、线坠、水桶、灰铲、粉线袋。
2.2.2 常用电工工具、手锤、錾子、钢锯、锯条，手电钻、冲击钻（电锤）。
2.2.3 兆欧表、万用表、工具袋、工具箱，高凳等。
2.3 作业条件2.3.1 配合土建结构施工阶段，根据设计图尺寸位置，预埋好木砖和过墙管。
2.3.2 内装修工程全部结束。
3 操作工艺3.1 工艺流程：AHAHAGAHAGAGGAGAGGAFFFFAFAF3.2 弹线定位时，塑料护套线配线应符合以下规定： 3.2.1 线卡距离木台、接线盒及转角处不得大于50mm。
线卡最大间距为300mm，间距均匀，允许偏差5mm。
3.2.2 线路与其它管道相遇时，应加套保护管且绕行；与其它包管道之间的最小距离见3—1、表3-2所示。
3.3 预埋木砖和保护管见3—9、3.2节有关内容。
3.4 弹线定位方法见3—9、3.l节有关内容。
3.5 安装塑料胀管见3—9、3.3节有关内容。
3.6 护套线配线：根据原先预埋好的木砖和塑料胀管的位置，弹出粉线，确定固定档距。
将铝卡子用钉子固定在木砖上，用木螺丝将接线盒、电门盒、插销盒等固定在塑料胀管上。
塑料护套线直敷布线技术要求
塑料护套线直敷布线技术要求一、材料要求1.塑料护套线进场时应核查其型号、规格、电压等级，并核对出厂合格证、产品检验报告和CCC认证标志。
2. 塑料护套线的绝缘层及护套层应完整无损，厚度均匀，外护层应有明显标识和制造厂标。
3. 线芯的导体电阻值应符合现行国家标准《电缆的导体》GB/T 3956的有关规定。
4. 按《建筑节能工程施工质量验收规范》GB50411的有关规定，对其导体电阻值进行复验，复验方式为见证取样送检。
二、工序控制要求1. 配合土建结构施工阶段，根据设计图尺寸位置，预埋好木砖和过墙管。
2. 弹线定位前，应完成墙面、顶面装饰工程施工。
3. 布线前，应确认穿梁、墙、楼板等建筑结构上的套管已安装到位，且塑料护套线经绝缘电阻测试合格、无断线。
4. 布线后交付前，应做好防污染措施。
三、施工技术规定1. 塑料护套线严禁直接敷设在建筑物墙体内、抹灰层内、顶棚内、装饰面内或保温层内。
2. 塑料护套线外层护套不得紧贴在发热的管道及其构件上敷设。
3. 塑料护套线与保护导体或不发热管道等紧贴和交叉处及穿梁、墙、楼板处等易受机械损伤的部位，应套上中型及以上塑料导管保护。
4. 塑料护套线在室内沿建筑物表面水平敷设高度距地面不应小于2.5m；垂直敷设时距地面高度1.8m以下的部分应采取保护措施。
5. 塑料护套线应采用线卡固定，固定点间距应均匀，固定点间距宜为150mm~200mm。
6. 当塑料护套线侧弯或平弯时，其弯曲处护套和导线绝缘层均应完整无损伤，侧弯和平弯弯曲半径应分别不小于护套线宽度和厚度的3倍。
7. 塑料护套线线路应顺直、不松弛、不应出现扭绞、死弯、绝缘层破坏、护套断裂等现象。
8. 多根塑料护套线平行敷设应平整紧贴，分支和弯头处应整齐，弯曲半径应一致；不能紧挨在一起时，其间距应一致。
9. 塑料护套线在终端、转弯和进入盒（箱）、设备或器具等处，均应装设线卡固定，线卡距终端、转弯中点、盒（箱）、设备或器具边缘的距离宜为50mm～100mm。
编制塑料护套线配线施工方案
编制塑料护套线配线施工方案一、项目背景随着电力行业的快速发展和电力设备的普及应用，塑料护套线配线成为当今电力工程中不可或缺的关键工作之一、本方案旨在详细介绍塑料护套线配线施工的各个步骤和要点，确保施工过程的安全、高效和质量。
二、施工准备1.确定施工范围和工期，并编制详细的施工计划。
2.选取合适的塑料护套线材料，包括线缆、接头、护套等。
3.准备必要的施工工具和设备，如剥线钳、电工刀、钳子、扳手、绝缘胶带等。
4.招募合格的施工人员，并进行培训，确保其熟悉施工规范和操作要求。
5.确保施工现场安全，设置必要的警示标志和防护措施。
三、施工步骤1.确定线缆敷设路径，保证线路走向合理，避免与其他设备和管线相互干扰。
2.在敷设线缆的前端进行检查，确保线缆质量符合规范要求。
3.进行线缆的剥皮工作，根据实际需要剥掉一定长度的绝缘层。
4.进行线缆的接头处理，如安装接线盒、连接终端设备等。
5.进行塑料护套的安装和固定，确保护套与线缆之间紧密贴合，不出现松脱和断裂。
6.进行线缆的绝缘处理，使用绝缘胶带进行包扎，确保线缆的绝缘性能良好。
7.进行线缆的固定和支架安装，保证线缆的稳定性和安全性。
8.进行线缆的接地处理，连接接地装置，确保线缆的接地安全可靠。
9.进行线缆的验收测试，包括绝缘电阻测试、接地测试、电气性能测试等，确保线缆质量符合要求。
10.清理施工现场，将废弃材料和工具进行整理和清除，确保施工现场的清洁和安全。
四、质量控制1.施工人员必须具备相应水平的技术能力和证书，确保施工质量。
2.按照相关标准和规范进行施工，确保每一项工作符合要求。
3.对施工过程和成果进行监督和检查，及时发现和纠正问题。
4.在每一工序结束时进行自检和互检，确保每一项工作的质量可控。
5.对施工过程中出现的问题进行及时处理和记录，以便后续评估和改进。
五、安全措施1.严格遵守安全操作规程，必要时佩戴防护用品，如安全帽、安全眼镜、手套等。
2.施工人员必须经过相关培训，熟悉并遵守电气安全操作规程。
常用室内配线-3_(2)
3.5 塑 料 护 套 线 配 线
3.6.1瓷夹、瓷柱、瓷瓶配线要求
(1)在雨、雪能落到导线上的室外场所，不宜采用 瓷柱、瓷夹配线；室外配线的瓷瓶不宜倒装。 (2)当室外配线跨越人行道时，导线距地面高度不 应小于3.5m；室外配线跨越通车街道时，导线距地 面的高度不应小于6m。 (3)导线敷设应平直，无明显松弛；导线在转弯处， 不应有急弯。 (4)电气线路相互交叉时，应将靠近建筑物、构筑 物的导线穿入绝缘保护管内。保护管的长度不应小 于l00mm，并应加以固定；保护管两端与其它导线 外侧边缘的距离均不应小于50mm。
3.6 瓷 夹 和 瓷 瓶 配 线
(7)导线在转弯、分支和进入设备、器具处，应装 设瓷夹、瓷柱或瓷瓶等支持件固定，其与导线转弯的 中心点、分支点、设备和器具边缘的距离宜为：瓷夹 配线40～60mm；瓷柱配线60～l00mm。
3.6.1瓷夹、瓷柱、瓷瓶配线要求
(8)当工业厂房内采用裸导线时，配线工程应符合 下列要求： ①裸导线距地面高度不应小于3.5m；当装有网状 遮栏时，不应小于2.5m。 ②在屋架上敷设时，导线至起重机铺面板间的净 距不应小于2.2m；当不能满足要求时，应在起重机 与导线之间装设遮栏保护。 ③在搬运和装配物件时能触及导线的场所不得敷 设裸导线。 ④裸导线不得与起重机的滑触线同支架敷设。 ⑤裸导线与网状遮栏的距离不应小于100mm；与 板状遮栏的距离不应小于50mm。
塑料护套线具有防潮和耐腐蚀等性能，对于比较 潮湿有腐蚀性的特殊场所，可采用塑料护套线。塑 料护套线多用于照明线路，可以直接敷设在楼板、 墙壁等建筑物面上，用线卡或铝片卡(钢精扎头)作为 导线的支持物。施工程序及方法如下： (1)划线定位 塑料护套线的敷设应横平竖直。敷设导线前，先 用粉线袋按照设计需要弹出正确的水平线和垂直线。 先确定起始点的位置，再按塑料护套线截面的大小 每隔150～200mm划出线卡的固定位置。导线在距 终端、转弯中点、电气器具或接线盒边缘50～ 100mm处都要设置线卡进行固定。
