24V开关稳压电源设计2009-11-10 13:53:1324V开关稳压电源设计输出电压4～16V开关稳压电源的设计2007-02-03 06:18摘要：介绍一种采用半桥电路的开关电源，其输入电压为交流220V±20％，输出电压为直流4～16V，最大电流40A，工作频率50kHz。
重点介绍了该电源的设计思想，工作原理及特点。
关键词：脉宽调制；半桥变换器；电源1、引言：在科研、生产、实验等应用场合，经常用到电压在5～15V，电流在5～40A的电源。
而一般实验用电源最大电流只有5A、10A。
为此专门开发了电压4V～16V连续可调，输出电流最大40A的开关电源。
它采用了半桥电路，所选用开关器件为功率MOS管，开关工作频率为50kHz，具有重量轻、体积小、成本低等特点。
2、主要技术指标1）交流输入电压AC220V±20％；2）直流输出电压4～16V可调；3）输出电流0～40A；4）输出电压调整率≤1％；5）纹波电压Up p≤50mV；6）显示与报警具有电流/电压显示功能及故障告警指示。
3、基本工作原理及原理框图该电源的原理框图如图1所示。
220V交流电压经过EMI滤波及整流滤波后，得到约300V的直流电压加到半桥变换器上，用脉宽调制电路产生的双列脉冲信号去驱动功率MOS管，通过功率变压器的耦合和隔离作用在次级得到准方波电压，经整流滤波反馈控制后可得到稳定的直流输出电压。
图1整体电源的工作框图4、各主要功能描述4.1、交流EMI滤波及整流滤波电路交流EMI滤波及整流滤波电路如图2所示。
图2交流EMI滤波及输入整流滤波电路电子设备的电源线是电磁干扰（EMI）出入电子设备的一个重要途径，在设备电源线入口处安装电网滤波器可以有效地切断这条电磁干扰传播途径，本电源滤波器由带有IEC插头电网滤波器和PCB电源滤波器组成。
IEC插头电网滤波器主要是阻止来自电网的干扰进入电源机箱。
PCB电源滤波器主要是抑制功率开关转换时产生的高频噪声。
24v开关电源设计

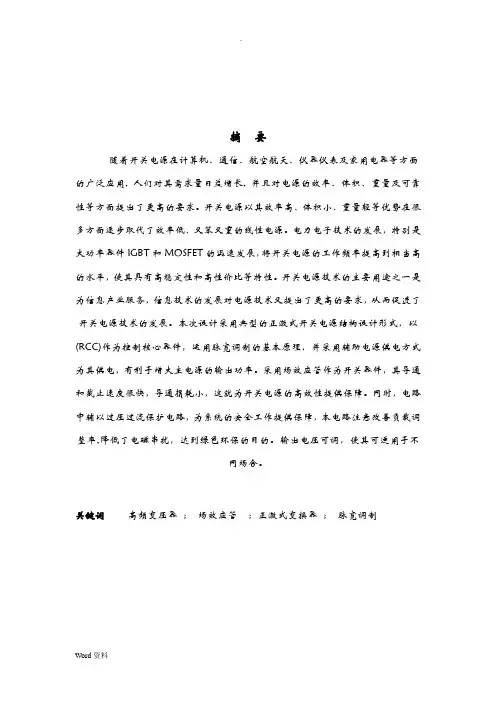

摘要随着开关电源在计算机、通信、航空航天、仪器仪表及家用电器等方面的广泛应用, 人们对其需求量日益增长, 并且对电源的效率、体积、重量及可靠性等方面提出了更高的要求。
开关电源以其效率高、体积小、重量轻等优势在很多方面逐步取代了效率低、又笨又重的线性电源。
电力电子技术的发展，特别是大功率器件IGBT和MOSFET的迅速发展，将开关电源的工作频率提高到相当高的水平，使其具有高稳定性和高性价比等特性。
开关电源技术的主要用途之一是为信息产业服务，信息技术的发展对电源技术又提出了更高的要求，从而促进了开关电源技术的发展。
本次设计采用典型的正激式开关电源结构设计形式，以(RCC)作为控制核心器件，运用脉宽调制的基本原理，并采用辅助电源供电方式为其供电，有利于增大主电源的输出功率。
采用场效应管作为开关器件，其导通和截止速度很快，导通损耗小，这就为开关电源的高效性提供保障。
