接触网工程定位装置安装施工作业指导书
接触网维修作业指导书
接触线检调一、周期200km/h及以下区段正线检调周期为12个月，侧线为24个月。
二、适用范围适用于接触线的线面校正、校直、磨耗测量和调整接触线位置、接触线补强等作业。
三、作业项目校正接触导线线面、校正接触导线波浪弯、测量接触导线磨耗、检调接触线拉出值（之字值）、检调接触线高度、检查接触线补强四、技术标准1、在曲线区段，接触线与承力索的连线应该垂直于轨平面，直线区段接触线呈“之”字型布置。
2、接触线之字值、拉出值（含最大风偏时跨中偏移值）应符合：200km/h以下区段：直线区段200－300mm；曲线区段根据曲线半径不同在0－350mm之间选用。
200km/h及以上区段：设计值±20mm，并保证在0-300mm间。
同时，应满足受电弓动态包络线的要求。
3、接触线高度应符合：（1）最高高度不得大于6500mm，最低高度不得小于5700mm。
（2）当隧道间距不大于1000m时，隧道内、外的接触线可取同一高度。
（3）符合设计要求，并结合接触线坡度同时调整。
4、接触线坡度（工作支）应符合：（1）标准值：120km/h及以下区段≤3‰；120~160km/h区段≤2‰；200km/h区段≤2‰；坡度变化率不大于1‰；安全值：120km/h及以下区段≤5‰；120~160km/h区段≤4‰其他同标准值。
（2）160km/h及以上区段定位点两侧第1根吊弦应等高，相对定位点的高度允许偏差±10mm；但不得出现V字型。
（3）200km/h区段相邻两吊弦的高差不得大于10mm。
相邻两悬挂点的高差不得大于30mm。
5、接触线不得偏磨和扭面。
6、接触线硬弯不得超过0.2mm。
7、200km/h及以上区段，正线接触线不允许接头。
200km/h以下区段，正线接触线接头不超过2个，接头处必须有负驰度。
8、接触线接头距悬挂点的距离应不小于2m。
9、中心锚结所在跨距内避免出现接头，各接头距离不小于150m。
10、接触线磨耗和损伤后不能满足规定的机械强度安全系数时，若系局部磨耗和损伤，可以加补强线或切除损坏部分重新接续，若系普遍磨耗和损伤则应更换；接触线接头、补强处过渡平滑。
接触网施工作业指导书
接触网施工作业指导书1000字接触网施工作业指导书一、前言接触网是电气化铁路的重要组成部分，施工安全和质量的保证与日常维护密不可分。
本作业指导书的编制，是为了提高接触网的施工效率，保证施工安全、质量有效开展工作。
二、施工前准备1.组织人员：根据施工任务单，进行施工计划，确定施工人员组成和分工，实行班次制度，确定值班人员，做好安全防护措施。
2.施工材料：按照接触网施工计划，准备好所需材料，合理存放和保管，严禁放置在高空位置和电力设备上方。
3.施工设备：准备好所需机具和器材，包括施工用车、吊装设备、回路检测仪等，严格检查设备的安全性和可靠性，确保施工设备符合安全标准要求。
4.施工现场：仔细勘察接触网施工现场，确定施工范围、施工器材、设备放置位置、跨越道路绝缘支架、支撑物位置等，做好施工标识和区域防护措施。
三、施工过程1.施工安全：严格遵守电气设备安全规程，严禁吸烟、火种、明火进入施工现场，施工人员的施工位置一定要符合安全要求。
在施工过程中，对施工现场的人员和行人进行安全防护，确保施工过程中不发生安全事故。
2.施工质量：按照接触网的设计规范，材料的质量要达到规定标准，严格按照设计图纸和施工说明进行施工。
在施工过程中，注意进行验收，严格按照质量要求验收，并及时记录好施工情况。
3.施工量的控制：施工量的控制是保证施工质量的重要手段，严格控制施工量并及时记录，确保施工量与任务量一致，不超过设计标准。
4.施工人员的管理：严格要求施工人员进入施工现场前必须进行专业培训，合格后才能进行施工，做到人员合理配置，合理轮换工作，对值班人员进行安排。
对施工过程中的人员制订相应的安全考核和奖惩办法，确保施工人员的积极性和责任心。
四、施工后收尾1.材料和设备的归还：施工结束后及时清理施工现场，归还在施工过程中所使用的机具、器材、安全设施等，存放在指定的位置。
2.施工档案的建立：对施工过程中的重要工作环节、质量评定、验收、工作量统计等情况进行记录，建立施工档案，作为今后接触网的维护与管理参考。
接触网施工作业指导书
施工准备
安钢筋网
安装模板
固定螺栓
浇制基础
制作试块
基础养护
基础拆模
基础帽浇制
结束
工艺流程图
5施工要求 5.1 施工准备
（1）先将需安装模型板的基坑周围地面清理干净、平整； （2）复核坑深和限界； （3）清理坑内杂物及积水等，平整坑底面和坑壁。 5.2 施工工艺 5.2.1 安装钢筋网（根据设计图纸） （1）把加工预制好的钢筋网运至坑位； （2）利用推车和人工（4～5 人）将钢筋网安放在基坑内； （3）与设计图核对钢筋网安装位置使其达标。 5.2.2 安装模板 （1）清理、平整路肩面，保证模板安装水平； （2）根据设计基础型号及测量标记和记录安装模型板； （3）复核限界、标高、型号等是否符合设计并达标； （4）根据坑口设计尺寸事先用木板钉制做木框架或采用钢模架，运至坑口，复核 基础型号，将框架或钢模架摆放在坑口上，根据设计数据调整框架高度及中心线使其达 标，保证侧面限界和标高符合要求； （5）加固木框架或钢模架保证其稳固可靠； （6）安装前将模板清洁干净，模板与混凝土接触面，涂刷废机油以方便脱模。
（2）开挖基坑施工中遇到电缆的应急预案：开挖基坑施工中轻挖轻刨，遇到电缆等 地下管线时按设备管理单位要求用φ150mm 波纹管进行防护，7～8 个基础压在同一根光 缆上时应考虑基础移位或电缆移位。确需改移电缆时，必须在设备管理单位配合人员指 导下进行。发生碰坏电缆的情况应设置防护并及时通知就近车站和行车组织部门，应及 时通知设备管理单位进行抢修。 （3）开挖过程中不能污染道床。
支柱埋深施工偏差为±80mm。位于曲线上的支柱计算埋深时，应考虑曲线超高，曲 线外侧支柱以曲外轨测量时应减去 1/2 超高，曲内支柱以曲内轨测量时应加上 1/2 超高。 （4）基坑位置确定：1、确定基坑中心位置：基坑中心=设计侧面限界+1/2 支柱底长度 支柱底长度尺寸： H78、H60、H93 ： 705 毫米 H170： 920 毫米 2、以坑中心为准确定 坑口开挖尺寸。3、 开挖时按底板、横卧板来确定坑口大小。4、为确保下部横卧板安 装，基坑开挖时应测量准确，以坑后部尺寸确定基坑开挖大小为最好。5、横卧板、底 板尺寸：（单位：毫米）Ⅱ型横卧板 1000×600 孔距 314 IV 型横卧板 1800×400 孔 距 420 底板 I 型 1200×800 底板 II 型 1300×900； （5）地下管线确认； （6）清理工作面； （7）安设防道碴挡板:选用防护板立于坑口边缘线路侧，在顺线路方向坑口两侧打木 桩两根固定防护板，防护板长度为坑口长+1.5 米，宽度以道碴不高出防护板为准。 5.2 施工工艺 （1）开挖时由前往后或由后往前按层次进行挖掘； （2）安装防护板。基坑每下挖 200mm，便安一层防护板。先安装线路和田野侧的防 护板 a（比坑口长 30~50mm），两侧打入泥土，让防护板紧贴坑壁。再安装垂直线路的 防护板 b，打击至防护板 a 与 b 互相垂直，密贴坑壁，在防护板 a 上安装木档，防止防 护板 b 受力滑出。 （3）开挖过程中用碎石或土将防护板与坑壁的间隙填满； （4）使用静力触探仪测量承载力，承载力小于 100Kpa 时书面报项目部。 （5）按上述程序挖一层再按照 “防护板安装”程序要求安装一层防护板，直至坑深达 到标准为止。 （6）对于发现的电缆采用φ150 的玻纹管防护，即将玻纹管从中剖开，将电缆放入其中， 再将玻纹管合拢并在其外面用彩条布包好，然后用细铁线将其牢固绑扎；玻纹管的两边
上部作业指导书(1)
接触网上部作业指导书编制：批准：中铁电气化局集团石长铁路接触网项目部2014年01月石长铁路复线电气化工程采用直链型简单链型悬挂,工程内涉及桥梁、隧道，安装上即采用了软横跨、硬横梁形式，也采用了隧道弓形碗臂、隧道吊柱等复杂形式，施工难度非常大，为此制定本作业指导书，以便满足现场施工要求。
本作业指导书是局指作业指导书的补充，与局指作业指导书冲突的，以局指作业指导书为准。
一、编制依据1、铁路电力牵引供电工程施工质量验收标准》（TB10421-2003）。
2、铁路牵引供电施工技术指南。
3、《改建铁路石门至长沙增建二线施工图接触网设计原则》。
改建铁路石门至长沙增建二线施工图接触网平面布置设计图及安装图。
二、主要技术标准1、供电方式：带回流线的直接供电方式2、接触网悬挂类型：全补偿简单直链形悬挂。
正线：JTMH95+CTHA120，补偿张力：承力索张力15KN，接触线张力15KN；站线：JTMH70+CTHA85，补偿张力：承力索张力10KN，接触线张力15KN。
3、支柱侧面限界应能满足大型养路机械作业要求设计。
一般腕臂柱不小于3.1m。
软横跨柱侧面限界一般为3.3m（困难情况除外），基本站台上为5.0m。
4、结构高度：隧道外：结构高度一般采用 1.4m；其它：跨线建筑物下净空高度不足区段根据具体工点情况适当降低结构高度，一般情况下不小于0.5m。
5、支持结构及定位装置：腕臂支持装置一般为双重绝缘带腕臂支撑的旋转平腕臂结构形式。
转换柱、道岔柱采用双腕臂装配形式。
6、导线高度：有雨棚车站接触线导高一般为6450mm，其他车站为6000mm。
跨线桥和隧道处为5750mm，接触线坡度不大于2‰。
困难情况不大于4‰。
具体导线悬挂点至轨面高度以平面图为准。
7、站内接触线距轨面6450mm高时，一般情况(无影响限界的立交桥等建筑物)应由区间第一号支柱开始降低其导线高度。
导线高度变化时，其坡度不应大于2‰。
8、吊弦：正线、站线均采用铜合金载流可调整体吊弦。

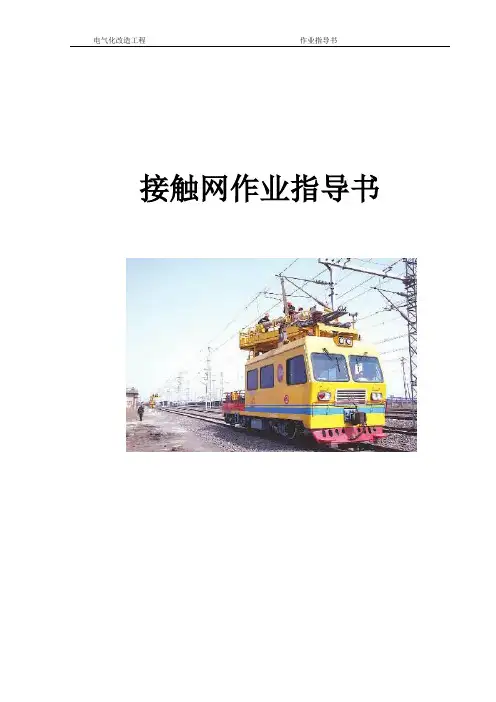

接触网作业指导书
目录一、接触网一日作业流程及作业标准 (2)（一）作业前一天的准备 (2)（二）出工前的准备工作 (3)（三）要令及验电接地程序 (4)（四）作业过程 (5)（五）撤出地线及消令 (6)（六）收工 (7)二、岗位作业指导书 (10)（一）工作票签发人作业指导书 (10)（二）工作领导人作业指导书 (11)（三）安全员作业指导书 (13)（四）驻站联络员作业指导书 (14)（五）现场行车防护员作业指导书 (15)（六）地线监护人及操作人作业指导书 (16)（七）高空作业人员作业指导书 (17)（八）平台操作员作业指导书 (18)（九）车梯推扶人作业指导书 (19)三、接触网巡视作业指导书 (20)四、接触网检修作业指导书 (25)（一）整体吊弦检修作业指导书 (25)（二）两跨式中心锚结检修作业指导书 (28)（三）交叉线岔检修作业指导书 (30)（四）电联结检修作业指导书 (34)（五）支持装置检修作业指导书 (37)（六）定位装置检修作业指导书 (41)（七）滑轮补偿装置检修作业指导书 (44)（八）棘轮补偿装置检修作业指导书 (46)（九）弹簧补偿装置检修作业指导书 (48)（十）绝缘子检修作业指导书 (50)（十一）附加导线检修作业指导书 (52)（十二）隔离开关检修作业指导书 (55)（十三）避雷器检修作业指导书 (58)（十四）吸上线检修作业指导书 (61)（十五）分段绝缘器检修作业指导书 (63)（十六）扭力扳手使用作业指导书 (67)一、 接触网一日作业流程及作业标准（一）作业前一天的准备1、作业计划的接收与传达1及道岔编号一致。
2、工作票签发人及工作领导人查阅AT 分区所、AT 满足V 停作业条件。
1.工作领导人宣读工作票。
2.支柱号、行车防护、轨道车运行段、作业小组人数、线路情况等。
工时要将本次作业任务和安全措 知轨道车当班司机。
1票人签认。
2签字的票（二）出工前的准备工作)。
接触网作业指导书
接触网作业指导书接触网作业指导书编制：复核：审批：一、基坑开挖施工1、人员组织2、工机具3、施工步骤基础施工采用软土路基接触网支柱基础类型。
（1）．工艺流程（2）．操作方法①、施工准备确认基坑类型、支柱限界，清理工作面；将需要开挖的路肩面整理平整，去除杂物，安设防道碴挡板；如遇到下雨等恶劣天气，禁止开挖基坑，已开挖未成形的基坑除加强支护、回填外，还应加强巡视、监测力度，确保路基稳定性。
基础与既有水沟位置重叠堵塞水沟时，基础浇筑完成后，及时进行水沟改移，改移后的水沟过水断面与既有保持一致。
②、基础坑开挖临线基坑开挖时，利用无列车时段开挖。
基坑开挖分两步走，第一步，按照基坑开口尺寸开挖至设计深度后，用编织袋装土将已开挖部分回填；第二步，第二天进行基坑放大角开挖、基础浇筑。
限界3.1米H型独立钢支柱基础开挖限界2.870米，基坑开挖，基础坑开挖尺寸0.7*0.7米，安装防护板。
下挖约200mm～500mm后，开始安装防护板；随时用碎石或土将防护板与坑壁的间隙填满；按上述程序每挖200mm安装一层防护板，直至坑深达到标准为止。
基坑开挖深度为1.5米。
③、开挖放大角：基础开挖尺寸达到要求后（深1.5米）坑底用支护木板于坑四周支护，拆除坑底防护挡板，开挖放大角，中间柱放大角为开挖0.75米，下锚柱放大角为开挖0.95米。
每开挖一个放大角后用编织袋装土将放大角回填。
当四个放大角全挖好后，取出装土编织袋立即浇筑基础。
④、接触网基坑坍塌防范措施：（1）基础坑开挖下挖约500mm后，开始安装防护板；随时用碎石或土将防护板与坑壁的间隙填满；按上述程序每挖500mm安装一层防护板，直至坑深达到标准为止。
（2）防护板安装防护板安装顺序应由坑口向坑底安装；基坑开挖先挖四周一层，再往中间挖，每下挖约500mm，设置一层防护板；随时用碎石或土将防护板与坑壁的间隙填满；按上述程序挖一层，安装一层防护板，下层防护板的交错方式应与上层相反（即上层为b向坑中心缩进顶住a，下层为a向坑中心缩进顶住b）直到直到坑深达到标准为止。
接触网工程施工作业指导书
中铁电化运管公司呼和浩特供电维管段工程管理室呼西折返站电气化改造接触网工程施工作业指导书编制：王巨业审核：崔永明批准：尚利涛2011年9月第一节接触网图例 (4)第二节接触网平面布置图 (4)一、站场接触网平面布置图............................................................................................ - 4 -二、区间接触网平面布置图............................................................................................ - 5 -第二章施工测量 .......................................................................................................................................... - 5 -第一节、区间杆位测量 (5)第二节、测量记录及资料整理 (6)第三章基坑开挖 .......................................................................................................................................... - 7 -第一节基坑坑口的确定 (7)第二节地下埋设物的处理 (9)第三节基坑开挖方法 (9)第四节质量要求及安全注意事项 (11)第四章立杆作业 ......................................................................................................................................... - 11 -第一节工程列车的任务 (11)第二节装卸杆作业 (11)第三节立杆作业 (13)第四节安全质量注意事项 (14)第五章支柱整正、回填.......................................................................................................................... - 15 -第一节支柱整正方法 (15)第二节支柱整正 (15)第三节回填及侧沟改移 (16)第四节安全注意事项 (16)第六章支柱装配 ........................................................................................................................................ - 18 -第一节支柱装配测量和计算 (18)第二节腕臂装配 (25)第三节腕臂安装 (28)第七章附加导线 ........................................................................................................................................ - 30 -第一节肩架预配及安装 (30)第二节拉线安装 (34)第三节附加线架设 (37)第八章载流式整体吊弦（整体吊弦)测量、预制安装............................................................... - 42 -第一节载流式整体吊弦(整体吊弦）测量 (42)第二节载流式整体吊弦（整体吊弦）预制 (46)第三节载流式整体吊弦（整体吊弦)安装 (50)第九章定位装置安装 .............................................................................................................................. - 53 -第十章下锚补偿装配、调整 ................................................................................................................ - 56 -第十一章锚段关节电连接安装 ........................................................................................................... - 57 -第一节锚段关节调整 (61)一、绝缘关节 ............................................................................................................... - 61 -二、非绝缘关节.............................................................................................................. - 61 -第二节接触悬挂调整 (61)一、接触线 ................................................................................................................... - 61 -二、承力索...................................................................................................................... - 61 -三、吊弦.......................................................................................................................... - 61 -第一章接触网平面图接触网平面布置图是接触网主要设计文件之一，是施工中应用最广的重要设计依据，认真弄懂和记清这些图例,学会看平面布置图对于我们掌握和了解线路情况,指导施工是非常重要的。
接触网施工作业指导书-弹性吊索安装、调整工艺
1、定位装置安装完毕后，依据设计位置在接触线上测量定位点至弹性直吊弦的距离，装接触线端直吊弦。
2、直吊弦在弹吊上暂不固定，内衬也暂不安装。
四、弹性吊索调整
1、在承力索补偿侧安装弹性吊索拉力计
2、松开临时固定的弹性吊索线夹的两个螺栓。调整弹性吊索拉力计达到规定值。
1、弹性吊索张力按设计要求选用
个
2
3
弹性吊索拉力计
套
1
3
胶带
卷
若干
二、操作工艺
操作程序
操作要领
技术标准
注意事项
一、预制
1、在工地料库按正定位、反定位截取弹性吊索绳。，
2、在弹性吊索绳中间做标记，端头及标记处用胶带帮扎。
二、弹性吊索初安装
1、作业车行至悬挂点处，升起作业架
2、把弹性吊索的中心临时固定在套管绞环鞍子的中点。
3、向中锚侧展放弹性吊索，用弹性吊索线夹把承力索和弹性吊索紧固在一起。
4、再从悬挂点向承力索补偿侧展放弹性吊索，尽量拉紧，使用线夹临时紧固
1、弹性吊索绳型号长度安设计要求
1、弹性吊索的长段装在补偿方向
2、弹性吊索线夹长螺栓在田野侧
3、中锚侧的弹性吊索线夹要紧固好
4、补偿侧的辅助索线夹仅带紧2个对角螺栓
弹性吊索初装和承力索吊弦安装一次平推进行。
操作程序
操作要领
技术标准
注意事项
3、卸下弹性吊索拉力计。
六、结束
施工负责人填写施工记录。
1、弹性吊索调整与定位装置调整同步、协调进行。
2、调整弹性吊索张力时，作业车体和操作人员不得与线索接触，以免增加外力，影响调整精度。
操作程序
操作要领
技术标准
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接触网工程定位装置安装施工作业指导书
一、施工准备
1、劳动组织
2、工机具
3、主要材料、设备
二、工艺流程图
三、操作程序 1、施工准备
①中心锚结、整体吊弦，定位装置均预制完毕。
②根据施工计划，领取施工所需材料，并对外观质量和标识进行核对无误后，装在作业车上。
2、定位装置安装
①封闭区间线路，作业车行至安装地点，从中心锚结向起、下锚方向分别安装，升起作业平台到合适位置。
②按腕臂偏移表复核腕臂偏移量，未达标者，调整使其达标。
③扶起作业凳，一人上凳将预制好的定位管拉线挂在承力索座上。
④旋转作业平台使其靠近支柱，作业人员扶起定位管，与定位管连接上。
⑤松开定位管卡子螺栓，将定位管拉线另一头连接上，拧紧螺栓，将定位管支撑连接上。
用水平尺加定位管测尺检测定位管的水平度，并调整到设计要求程度。
⑥连接定位器，安装定位线夹。
作业车离开悬挂点，用激光检测仪复检拉出值是否符合设计要求，未达标应调整达标，并安装好止动垫片。
⑦作业车退回悬挂点，作业人员用塞尺调整检测定位器的限位间隙，使其达到设计要求值。
⑧重复上述1—7操作步骤，进行下一支柱安装。
3、结束
①完成当日施工任务，收回工具、材料，降作业平台，放倒作业凳，作业车返回停放地点。
②施工负责人填写施工记录。
四、技术标准
1、正、反定位定位管均应水平，正定位允许抬头，反定位允许低头，但其坡度不得大于150mm/m。
2、拉出值施工允许偏差为±30mm。
3、限位间隙调整：限位间隙应符合要求，限位间隙施工允许偏差为±1mm。
五、注意事项
腕臂和定位器的偏移方向应正确。
