坡屋面瓦铺贴技术交底
坡屋面技术交底
坡屋面技术交底1. 前言坡屋面是建筑中常用的一种屋面形式，它有协调建筑空间、节约建筑资料、美化建筑造型、满足建筑物功能等作用。
为了确保坡屋面工程施工质量，降低屋面漏水风险，本文结合施工实践，就坡屋面施工工艺、主要构造和质量要求等方面进行交底说明。
2. 施工工艺2.1 板面准备在施工前，需要对板面进行清理，去除表面的积水、油污和松散物等，确保板面清洁、干燥。
对于老旧屋面，要清除掉落、脱落、开裂或变形的瓦片和夹层，进行修复和加强支撑。
2.2 以砖建立脊椎以砖建立脊椎是为了方便进行排水，但是需要注意脊椎内侧和外侧砖的垂直度。
在砌筑时，应使用自砂砖，要保证其垂直度和横平面的水平度，还需注意屋面砖与构架之间留有必要的伸缩缝。
2.3 安装排水设备排水设备的选择要根据坡屋面的斜度大小，并根据设计要求进行布置。
排水系统中的垂直管道接口处和弯头处要采用硅酮密封胶进行密封，以保证排水系统的密封性。
2.4 安装护脊护脊是由一次成型的塑料板材制成的，并不易腐蚀。
安装时要使用不锈钢卡子，保证其紧固度。
同时还需注意护脊的安装方向，将其紧贴砖墙，并预留适当的伸缩空间。
2.5 铺设面层在铺设面层前，应先进行系列工作，如处理边角和掏缝。
铺设面层时，要严格遵守设计要求和质量要求，保证铺设层面平整、牢固，瓦片之间要留有必要的缝隙。
3. 主要结构3.1 面层面层是坡屋面的重要层次，其材料主要有瓦、砖、板材等。
在选择面层材料时，要考虑到使用寿命、抗冻性、耐酸碱性等因素，并严格控制其厚度和质量，以保证面层的承受能力和安全性。
3.2、挂钩与夹板在构筑坡屋面时，挂钩和夹板都是必不可少的零件。
挂钩主要用于固定瓦片，夹板主要用于固定屋面板材。
挂钩和夹板的材料要选择优质不锈钢材料，以确保其耐久性和稳固性。
3.3、防水处理防水处理是保证坡屋面不漏水的重要措施。
在进行防水处理时，需要选择高品质的防水材料，并通过密封、排水等方式来确保防水层不受到破坏。
4. 质量要求在施工过程中，需要严格按照国家标准和设计图纸的要求，确保施工质量和安全。
斜屋面屋面铺瓦安全技术交底
楼斜屋面屋面铺瓦安全技术交底1.施工作业人员必须持证上岗并穿戴防护用品，按规程操作，不得违章。
2.临时用电符合规范要求，作业前，由专责电工接电，并做好设备接地等措施。
3、对参加屋面作业的施工的人员，必须进行技术培训和安全教育，使其了解本工程施工特点，熟悉本要求和本岗位的安全技术操作规程，并通过考核台格后方能上岗工作，主要施工人员应相对固定。
4、施工人员必须定期进行体检，经医生诊断凡患有高血压、心脏病、贫血、癫痫病及其他不适合高处作业疾病的不得上操作平台工作。
5、屋面作业施工中应经常与当地气象台、站取得联系，遇到雷雨、6 级和 6 级以上大风时，必须停止施工。
停工前做好防护措施，操作台上人员撤离，应对设备、工具、零散材料及可移动的铺板等进行整理、固定并做好防护，全部人员撤离后立即切断通向操作平台的供电电源。
6、防护构造应满足下列要求：1）屋面施工时，作业人员系挂安全带在屋面挂瓦条处或其他牢固处，和搭设临时用的施工平台。
2）、屋顶洞口（天窗、平窗等）处均要搭设临时防护栏，高度不低于1.2m，等高设两道栏杆，并与屋面脚手架做可靠拉结。
防护栏杆需满挂密目安全网。
3）、在檐口等高的脚手架上满铺脚手板，并设置一道兜网，在外架内侧设 200 高挡脚板，防护高度超出屋面檐沟2m，满挂密目网，使屋面形成封闭的安全防护层。
7、屋面作业人员，必须系挂安全带，佩戴好安全帽。
8、施工时所用材料必须保证稳定，可靠。
9、施工完毕后及时将施工现场清理干净，将杂物装袋，运至指定的垃圾站，严禁高空抛物。
10、现场屋面瓦，必须由人工搬运屋面，严禁在脚手架上集中堆放和超载堆物，严禁在外脚手架上设置起重设备吊物。
11、在屋面瓦完成后，工人清理瓦的污染等操作时，由于没有脚手架，工人需系安全绳、安全绳固定在烟囱或避雷等处，保证结实、牢固。
交底人：接底人：交底日期：。
坡屋面挂瓦施工方案技术交底
工程名称交底部位屋面工程编号日期交底内容：瓦1、施工准备工作(1)顺水条、挂瓦条的施工要求①先将30×30木顺水条用7㎝钢钉钉在防水层上，钢钉间距300，顺水条的间距500mm。
顺水条满刷聚氨脂，顺水条上铺钉木挂瓦条。
②挂瓦条的间距为340（具体按现场实际依据瓦的尺寸及屋面确定）。
③檐口第一根挂瓦条，要保证瓦头出檐（或出封檐板）外20mm，上下排平瓦的瓦头和瓦屋的搭扣长度50-70mm，屋脊处的两个坡面上最上两根挂瓦条，要保证挂瓦后，两个瓦屋的间距在搭盖脊瓦时，脊瓦搭瓦尾的宽度每边不小于40mm。
④挂瓦条断面为30×25，长度一般不小于檩条间距，挂瓦条必须平直（特别要保证挂瓦条上边口的平直），钉挂瓦条时，要随时校核挂瓦条间距尺寸的一致，为保证尺寸准确，可在一个坡面两端，准确量出瓦条间距，通长拉线钉挂瓦条。
⑤顺水条、挂瓦条刷沥青油防腐。
3、坡瓦屋面的施工要求：⑴屋面，檐口瓦：挂瓦次序从檐口由下到上，自左向右方向进行，檐口瓦要挑出檐口20mm，瓦后爪均应挂在挂瓦条上，与左边、下边两块瓦落槽密合，随时注意瓦面、瓦楞垂直，不符合质量要求的瓦不能铺挂。
为保证瓦的平整顺直，应从屋脊拉一斜线到檐口，即斜线对准屋脊第一张瓦工程名称交底部位屋面工程编号日期的右下脚，顺次与第二排的第二张瓦，第三排的第三张瓦，直到檐口瓦的右下角，都在一直线上，然后由下到上依次逐张铺挂，可以达到瓦沟顺直，整齐美观。
平瓦用3㎝不锈钢木螺丝固定在挂瓦条上。
瓦的搭接应顺主导风向，以防漏水。
檐口瓦应铺成一条直线，天沟处的瓦要根据宽度及斜度弹线锯料。
整坡瓦要平整，排列横平竖直，无翘角和张口现象。
上部第一排瓦与下部第一排瓦，安装时为使施工质量更安全可靠，分别用水泥砂浆粘贴。
⑵斜脊，斜沟瓦：先将整瓦（或选择可用的缺边瓦）挂上，沟边要求搭盖宽度不小于150mm，弹出墨线，编好号码，将多余的瓦面砍去（最好用钢锯锯掉，保证锯边平直），然后按号码次序挂上，斜脊处的平瓦边按上述方法挂上，保证脊瓦搭接平瓦每边不小于40mm。
坡屋面瓦技术交底(钢挂瓦条)
2、顺水条：如上图所示，每个顺水条节点均需要与￠10钢筋头焊接牢固，并确保稳固；顺水条要垂直于檐口，斜面形成闭合框架。
3、挂瓦条：将￠12钢筋挂瓦条与顺水条焊接牢固，其间距应根据瓦的规格和屋面坡长确定，长度一般不小于三根顺水条间距。焊接檐口条时，要比一般挂瓦条高20～30mm,以保证檐口第一块瓦的平直；挂瓦条从檐口开始逐步向上至屋脊，要随时校核挂瓦条间距尺寸的一致。为保证尺寸准确，可在一个坡面的两端，准确量出瓦条间距，要通长拉线焊结挂瓦条。
6、坡屋面瓦片以下所有施工做法已施工完毕并验收通过。
7、坡屋面周圈防护架已搭设完毕，通过验收。
五、施工工艺
1、本工程设计采用钢挂瓦条，工艺流程：基层清理、整平→种植￠10钢筋头→防水层→保温层→保护层→抄平、找方、弹线→顺水条（中距600mm)与种植的￠10钢筋头（中距600×900mm）焊牢→￠12钢筋挂瓦条与顺水条焊牢→钢筋焊结点防锈处理→挂屋面瓦→屋面瓦验收
长度mm检验方法脊瓦搭盖坡瓦的长度50尺量检查瓦头挑出檐口的长度5070突出屋面的墙或烟囱的侧面瓦探入泛水长度不小于50平瓦上下搭接长度75七成品保护1本表由施工单位填写交底单位与接受交底单位各保存一份
技术交底记录
工程名称
交底日期
年月日
施工单位
分项工程名称
坡屋面挂瓦
交底提要：施工工艺、质量要求、安全措施等
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
5、檐口收口抹灰刷涂料：挂瓦顶、底等需收口处均采用水泥砂浆找平牢固。
六、质量要求
1、平瓦、脊瓦的质量必须符合设计和规范要求。检验方法：观察检查和检查出厂合格证或质量检验报告。砂眼、裂缝、掉角，缺边、少爪等不符合质量要求规定的不宜使用，但半边瓦和掉角、缺边的平瓦可用于山檐边、坡沟或坡脊处，其使用部分的表面不得缺损或裂缝。
瓦屋面粘贴安全技术交底模板
一、交底目的为确保瓦屋面粘贴作业的安全进行，降低事故风险，特制定本安全技术交底，使所有参与作业人员充分了解和掌握相关安全操作规程和注意事项。
二、作业人员要求1. 所有参与瓦屋面粘贴作业的人员必须经过专业培训，取得相关操作资格。
2. 作业人员必须熟悉瓦屋面粘贴施工工艺和安全操作规程。
3. 作业人员应穿戴符合安全要求的防护用品，包括安全帽、工作服、防滑鞋、安全带等。
三、安全注意事项1. 进入施工现场要求：- 进入施工现场必须佩戴安全帽，并系好下额带。
- 严禁酒后作业，确保作业人员精神状态良好。
- 施工现场禁止吸烟，防止火灾发生。
- 严禁私自拆除或移动防护设施和电器设备。
- 禁止追逐打闹，确保施工现场秩序。
2. 作业前准备：- 仔细检查屋面基层，确保其平整、干燥、无松动。
- 根据屋面面积和瓦片尺寸，合理规划施工区域，确保施工效率和安全。
- 准备好瓦片、胶粘剂、切割工具、刮板等施工材料。
3. 瓦屋面粘贴作业安全操作规程：- 在屋面边缘设置安全防护栏，防止人员坠落。
- 高处作业必须系好安全带，并挂在安全绳上。
- 使用切割工具时，必须佩戴防护眼镜，防止碎片伤眼。
- 胶粘剂使用过程中，注意防止溅入眼睛或皮肤，一旦发生，立即用清水冲洗。
- 瓦片粘贴时，确保胶粘剂涂抹均匀，避免气泡产生。
- 瓦片粘贴过程中，注意检查瓦片平整度，确保屋面美观。
4. 作业过程中注意事项：- 严禁在同一垂直面上下操作，防止物体打击事故。
- 瓦屋面粘贴完成后，及时清理施工现场，防止滑倒摔伤。
- 作业结束后，对施工现场进行全面检查，确保无安全隐患。
四、应急措施1. 发生高处坠落事故时，立即启动应急预案，迅速组织救援。
2. 发生火灾事故时，立即报警并组织人员疏散，确保人员安全。
3. 发生人员受伤事故时，立即拨打急救电话，并采取临时救治措施。
五、交底确认1. 本安全技术交底由交底人向作业人员进行详细讲解，确保作业人员充分了解和掌握相关内容。
2. 作业人员需在交底记录上签字确认，表示已了解并遵守本安全技术交底。

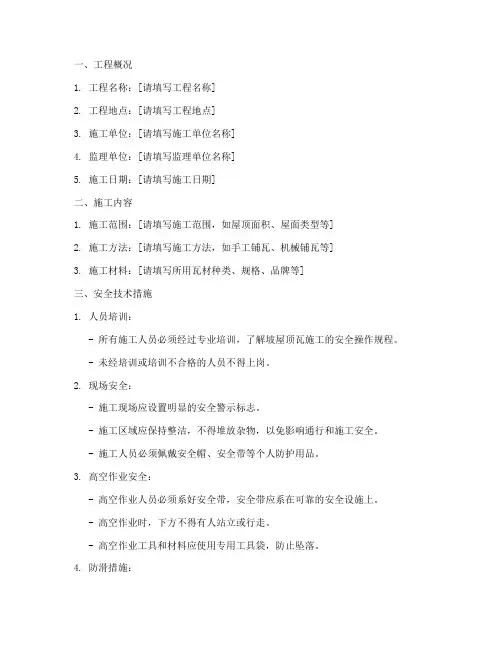

坡屋顶瓦施工安全技术交底模板
一、工程概况1. 工程名称：[请填写工程名称]2. 工程地点：[请填写工程地点]3. 施工单位：[请填写施工单位名称]4. 监理单位：[请填写监理单位名称]5. 施工日期：[请填写施工日期]二、施工内容1. 施工范围：[请填写施工范围，如屋顶面积、屋面类型等]2. 施工方法：[请填写施工方法，如手工铺瓦、机械铺瓦等]3. 施工材料：[请填写所用瓦材种类、规格、品牌等]三、安全技术措施1. 人员培训：- 所有施工人员必须经过专业培训，了解坡屋顶瓦施工的安全操作规程。
- 未经培训或培训不合格的人员不得上岗。
2. 现场安全：- 施工现场应设置明显的安全警示标志。
- 施工区域应保持整洁，不得堆放杂物，以免影响通行和施工安全。
- 施工人员必须佩戴安全帽、安全带等个人防护用品。
3. 高空作业安全：- 高空作业人员必须系好安全带，安全带应系在可靠的安全设施上。
- 高空作业时，下方不得有人站立或行走。
- 高空作业工具和材料应使用专用工具袋，防止坠落。
4. 防滑措施：- 施工面应铺设防滑材料，防止施工人员滑倒。
- 施工人员应穿着防滑鞋，确保行走安全。
5. 电气安全：- 施工现场用电应遵守国家相关电气安全规范。
- 所有电气设备必须由专业电工安装、维修。
- 电气线路应采用绝缘良好的电缆，不得使用破损的电线。
6. 材料堆放安全：- 材料堆放应整齐有序，不得超高堆放。
- 瓦材堆放时，应留出通道，便于搬运。
四、施工注意事项1. 施工前检查：- 施工前应检查屋面结构是否牢固，如有损坏应及时修复。
- 检查屋面防水层，确保防水效果。
2. 施工顺序：- 按照施工图纸和施工方案进行施工，不得随意更改。
- 严格按照施工顺序进行，先做好基层处理，再进行瓦面施工。
3. 施工质量：- 施工过程中应严格控制施工质量，确保瓦面平整、牢固。
- 瓦材应铺设均匀，无破损、空鼓等现象。
4. 环境保护：- 施工过程中应做好环境保护工作，减少对周围环境的影响。
坡屋面瓦施工安全技术交底模板
一、工程概况1. 工程名称：[项目名称]2. 施工单位：[施工单位名称]3. 施工地点：[具体施工地点]4. 施工时间：[预计施工时间]二、施工内容1. 施工范围：[详细描述施工范围，如：某栋建筑物的坡屋面瓦施工]2. 施工内容：[包括但不限于屋面瓦铺设、瓦面找平、瓦面排水系统设置等]三、安全技术交底1. 施工前的准备工作- 确保施工现场安全标志、警示标志齐全，并定期检查维护。
- 对施工人员进行安全技术培训，确保其了解并掌握相关安全知识。
- 检查施工设备、工具及材料，确保其安全可靠。
2. 施工过程中的安全注意事项- 高空作业安全- 施工人员必须佩戴安全帽、安全带等防护用品。
- 施工过程中，必须设置安全防护网，确保施工人员在高空作业时的安全。
- 高空作业时，不得超载使用吊装设备，确保吊装安全。
- 防滑措施- 施工现场必须设置防滑设施，如防滑垫、防滑涂料等。
- 施工人员必须穿着防滑鞋，确保行走安全。
- 电气安全- 施工现场电气线路必须符合规范要求，并定期检查维护。
- 严禁私拉乱接电线，确保电气安全。
- 材料堆放安全- 材料堆放应整齐有序，不得超高堆放。
- 堆放区应设置警示标志，确保安全。
3. 具体施工技术流程- 屋面瓦铺设- 先进行屋面瓦基层处理，确保基层平整、干燥。
- 按照设计要求，铺设屋面瓦，确保瓦面平整、牢固。
- 瓦面排水系统设置，确保排水畅通。
- 瓦面找平- 使用专业工具进行瓦面找平，确保瓦面平整度符合要求。
- 瓦面防水- 按照防水要求，进行瓦面防水处理，确保防水效果。
四、应急措施1. 高处坠落- 立即启动应急预案，组织人员救援。
- 对伤员进行急救，并及时送往医院。
2. 触电- 立即切断电源，确保现场安全。
- 对触电人员进行急救，并及时送往医院。
3. 其他意外事故- 立即启动应急预案，组织人员救援。
- 对伤员进行急救，并及时送往医院。
五、总结本次安全技术交底旨在提高施工人员的安全意识，确保施工安全。
瓦屋面工技术交底
坡屋面屋面瓦施工技术交底
图1 山墙泛水做法
（2）天沟、檐沟的防水层宜采用1.2mm 厚的合成高分子防水卷材、3mm 厚的高聚物改性沥青防水卷材铺设，或采用1.2mm 合成高分子防水涂料涂刷设防，亦可用镀锌薄钢板铺设。
平瓦屋面质量要求
1．平瓦屋面的瓦不得有缺角（边、瓦爪）、砂眼、裂纹和翘曲张口等缺陷。
铺设后的屋面不得渗漏水（可在雨天后检查）；
2．挂瓦应平整，搭接紧密，行列横平竖直，靠屋脊一排瓦应挂上整瓦；檐口瓦出檐尺寸一致，檐头平直整齐；
3．屋檐要平直，脊瓦搭口和脊瓦与平瓦的缝隙、沿山墙挑檐的平瓦、斜沟瓦与排水沟的空隙，均应用水泥砂浆浆填实抹平，封固严密；
4．封山应平直，天沟、斜沟、檐沟和泛水的质量要求及漏斗罩、水落口、漏斗、排水管均应符合设计要求和工程质量验收的有。
二、平瓦屋面质量检验项目、要求和检验方法
平瓦屋面搭盖尺寸及检验方法 表16-68
项次 项目
搭盖尺寸（mm ）
检验方法
1 脊瓦在两坡面瓦上的搭盖宽度 ≥40 用尺量检查
2 瓦伸入天沟、檐沟的长度
50~70 3 天沟、斜沟、檐沟防水层伸入瓦内长度 ≥150 4 瓦头挑出封檐板的长度
50~70 5
突出屋面的墙或烟囱的侧面瓦探入泛水宽度
≥50。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程名称xxxx幼儿园交底日期2016年10月12日施工单位xxxx建设集团有限公司分项工程名称屋面瓦工程
交底提要屋面瓦卧浆铺设施工技术交底
交底内容：
的铺设高度，避免主瓦与沟瓦无法搭接。
沟瓦铺设时，应从檐口处开始，自下向上的逐一铺设，上下两块沟瓦要形成有效搭接，搭接长度不小于50mm。
为保证沟瓦铺设牢固，其底部应卧浆饱满。
b、排水沟处主瓦的铺设。
铺屋面主瓦时，应依据排水沟中心线位置和排水沟的设计宽度，在两侧主瓦上用木尺划出瓦片需切割的位置线，然后用切割机沿线切割，留出排水沟的宽度。
如切割后发现剩余瓦片较小，应重新钻孔固定或采用卧铺砂浆贴瓦的方式固定。
主瓦与沟瓦之间的空隙，用1:3水泥砂浆进行勾缝。
排水沟处挂瓦示意图
坡屋面瓦铺贴技术交底
工程名称三明碧桂园一期12班幼儿园（东侧）交底日期2016年10月12日施工单位南通启益建设集团有限公司分项工程名称屋面瓦工程
交底提要屋面瓦卧浆铺设施工技术交底
交底内容：
瓦分类图
瓦分类图
五、质量要求
1、主控项目：
1.1平瓦及脊瓦的质量必须符合设计和规范要求。
检验方法：观察检查和检查出厂合格证或质量检验报告。
砂眼、裂缝、掉角，缺边、少爪等不符合质量要求规定的不宜使用，但半边瓦和掉角、缺边的平瓦可用于山檐边、斜沟或斜脊处，其使用部分的表面不得缺损或裂缝。
1.2平瓦必须铺置牢固。
屋面瓦保证瓦线横平竖直，确保屋面平整，立面效果美观。
不得有明显凹陷或突出出现.检验方法：观察和手扳检查。
1.3瓦面平整，行列整齐，搭接紧密，檐口平直。
检验方法：观察检查。
1.4脊瓦应搭盖正确，间距均匀，封固严密；屋脊和斜脊应顺直，无起伏现象。
检验方法：观察或手扳检查。
1.5脊瓦、沟瓦与平瓦砂浆粘接处用与平瓦颜色相接近的颜色涂刷。
1.6泛水处要抹聚合物水泥砂浆，二遍成活，以免裂缝。
泛水做法应符合设计要求，顺直整齐，结合严密，无渗漏。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
