剩余电流动作保护装置详解课件
剩余电流动作保护和过负荷保护装置
剩余电流动作保护和过负荷保护装置剩余电流保护，简单来说，就是为了防止电流泄漏，保护人身安全的一种装置。
想象一下，你在厨房里忙得热火朝天，突然间水龙头旁边的插座出现了问题，水花四溅，电流也在这时偷偷摸摸地溜走。
这时候，剩余电流保护装置就像是个超级英雄，迅速侦测到电流的不对劲，马上切断电源，保护你的安全。
哎呀，真是让人松了口气。
大家都知道，电流是看不见的东西，但一旦出问题，后果可真是不堪设想。
这个小装置，就像是为我们装上了隐形的护身符。
再说说过负荷保护，哇，简直是电器界的“安保部队”！很多朋友可能会忽略这一点，心想着，家里的电器能一起工作就行，殊不知，太多的负荷可不是闹着玩的。
比如说，一边开着空调，一边又在大功率的电热水器旁边忙活，咔嚓一下，电线就“抗不住”了，直接跳闸，搞得家里一片漆黑。
过负荷保护装置就像是个高瞻远瞩的智者，实时监测着电流情况，一旦发现超负荷的情况，立马做出反应，确保我们的电路不被“压垮”。
真是太靠谱了。
说起电流的事情，真是让人心惊肉跳。
记得有次朋友家里，因为插线板接了太多东西，结果电器们就开始“闹情绪”，最后直接导致跳闸，搞得大家都摸黑找蜡烛。
要不是有这保护装置，真不知道会发生什么样的“电流事故”。
所以说，有了剩余电流保护和过负荷保护，简直就像在家里安装了个“电警察”，默默守护着我们的生活。
还有一点不得不提的是，保护装置的使用，其实也是一种生活的智慧。
就像家里养花，一定要定期浇水施肥，但也不能过量，过量反而会导致根烂。
这道理同样适用于我们的电器。
我们要学会合理配置家里的电器，做到既能享受生活的便捷，又能让安全保驾护航。
这样一来，家里的电器就能像和谐的小伙伴一样，相互帮助，健康快乐地工作。
你知道吗，剩余电流保护和过负荷保护不仅在家里重要，在工厂、商店等地方也同样必不可少。
比如工厂里，机器设备多，负荷大，随时可能出现意外情况。
这时候，这些保护装置就像是工厂的“安全员”，确保生产的顺利进行。

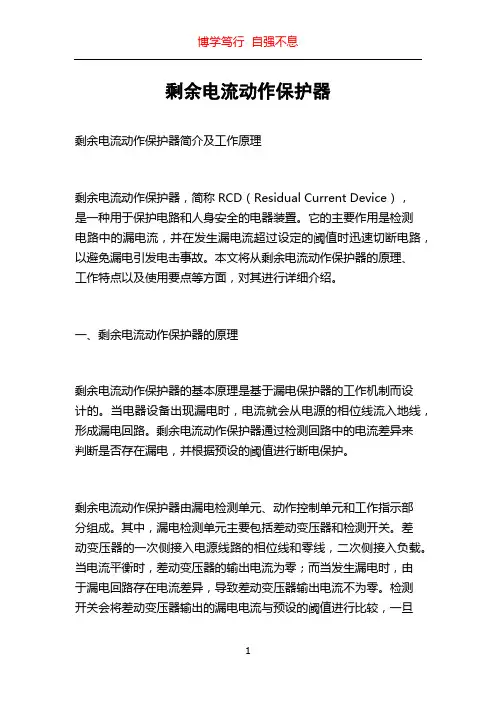

剩余电流动作保护器
剩余电流动作保护器剩余电流动作保护器简介及工作原理剩余电流动作保护器，简称RCD（Residual Current Device），是一种用于保护电路和人身安全的电器装置。
它的主要作用是检测电路中的漏电流，并在发生漏电流超过设定的阈值时迅速切断电路，以避免漏电引发电击事故。
本文将从剩余电流动作保护器的原理、工作特点以及使用要点等方面，对其进行详细介绍。
一、剩余电流动作保护器的原理剩余电流动作保护器的基本原理是基于漏电保护器的工作机制而设计的。
当电器设备出现漏电时，电流就会从电源的相位线流入地线，形成漏电回路。
剩余电流动作保护器通过检测回路中的电流差异来判断是否存在漏电，并根据预设的阈值进行断电保护。
剩余电流动作保护器由漏电检测单元、动作控制单元和工作指示部分组成。
其中，漏电检测单元主要包括差动变压器和检测开关。
差动变压器的一次侧接入电源线路的相位线和零线，二次侧接入负载。
当电流平衡时，差动变压器的输出电流为零；而当发生漏电时，由于漏电回路存在电流差异，导致差动变压器输出电流不为零。
检测开关会将差动变压器输出的漏电电流与预设的阈值进行比较，一旦超过阈值，就会触发剩余电流动作保护器的动作控制单元，切断电路。
二、剩余电流动作保护器的工作特点1. 快速动作：剩余电流动作保护器的动作时间通常在几毫秒到几十毫秒之间，可以迅速切断电路，减轻事故后果。
2. 高精度检测：剩余电流动作保护器可以准确地检测微弱的漏电电流，可以有效防止潜在的漏电风险。
3. 自动重合闸：当漏电消失后，剩余电流动作保护器可以自动进行重合闸，恢复电路正常供电。
4. 可靠性高：剩余电流动作保护器采用先进的电子技术和可靠的元器件，具有较高的稳定性和可靠性。
三、剩余电流动作保护器的使用要点1. 适用范围：剩余电流动作保护器适用于交流50Hz/60Hz、额定电压230V/400V及以下电路中，可用于保护人身和防止火灾。
2. 安装位置：剩余电流动作保护器应安装在电源侧的主断路器或分断器之后，以提供全面的电路漏电保护。

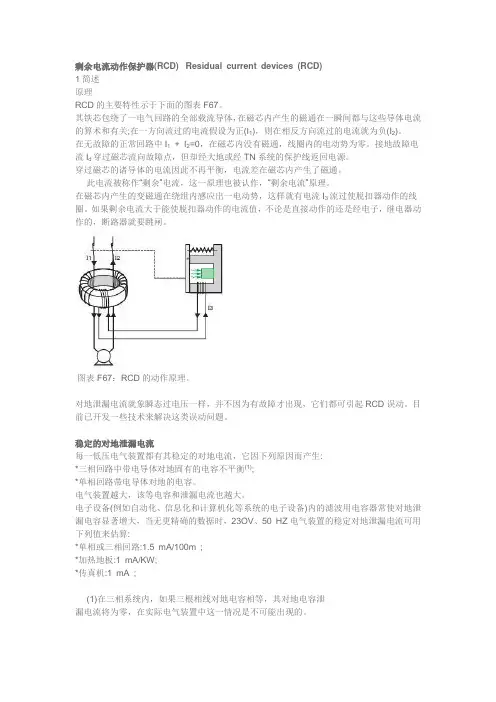

剩余电流动作保护器(RCD)
剩余电流动作保护器(RCD) Residual current devices (RCD)1简述原理RCD的主要特性示于下面的图表F67。
其铁芯包绕了一电气回路的全部载流导体，在磁芯内产生的磁通在一瞬间都与这些导体电流的算术和有关;在一方向流过的电流假设为正(I1)，则在相反方向流过的电流就为负(I2)。
在无故障的正常回路中I1+ I2=0，在磁芯内没有磁通，线圈内的电动势为零。
接地故障电流I d穿过磁芯流向故障点，但却经大地或经TN系统的保护线返回电源。
穿过磁芯的诸导体的电流因此不再平衡，电流差在磁芯内产生了磁通。
此电流被称作“剩余”电流，这一原理也被认作，“剩余电流”原理。
在磁芯内产生的变磁通在绕组内感应出一电动势，这样就有电流I3流过使脱扣器动作的线圈。
如果剩余电流大于能使脱扣器动作的电流值，不论是直接动作的还是经电子，继电器动作的，断路器就要跳闸。
图表F67：RCD的动作原理。
对地泄漏电流就象瞬态过电压一样，并不因为有故障才出现，它们都可引起RCD误动。
目前已开发一些技术来解决这类误动问题。
稳定的对地泄漏电流每一低压电气装置都有其稳定的对地电流，它因下列原因而产生:*三相回路中带电导体对地固有的电容不平衡(1);*单相回路带电导体对地的电容。
电气装置越大，该等电容和泄漏电流也越大。
电子设备(例如自动化、信息化和计算机化等系统的电子设备)内的滤波用电容器常使对地泄漏电容显著增大，当无更精确的数据时，23OV、50 HZ电气装置的稳定对地泄漏电流可用下列值来估算:*单相或三相回路:1.5 mA/100m ;*加热地板:1 mA/KW;*传真机:1 mA ;(1)在三相系统内，如果三根相线对地电容相等，其对地电容泄漏电流将为零，在实际电气装置中这一情况是不可能出现的。
*信息技术工作站:2 mA;*信息技术终端设备:2 mA;*打印机:1 mA ;*照相复制机:1.5 mA。
符合IEC和许多国家标准的额定动作电流为I n的RCD能在0.5 I n~ I n范围内动作，因此在RCD后的回路泄漏电流必须不大于0.5 I n。

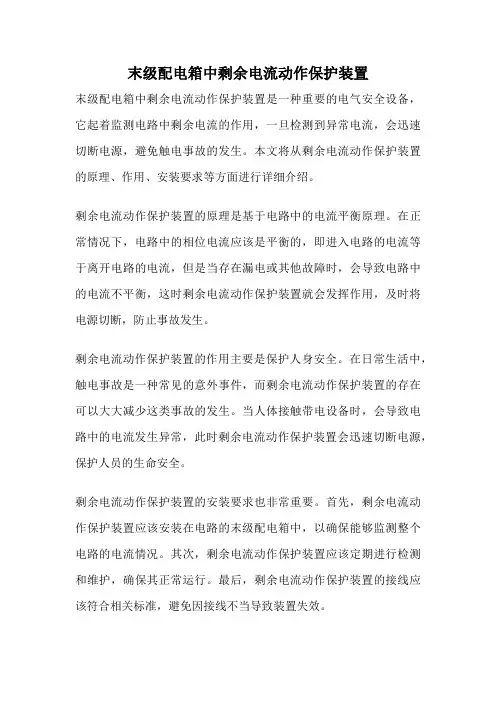

末级配电箱中剩余电流动作保护装置
末级配电箱中剩余电流动作保护装置
末级配电箱中剩余电流动作保护装置是一种重要的电气安全设备，它起着监测电路中剩余电流的作用，一旦检测到异常电流，会迅速切断电源，避免触电事故的发生。
本文将从剩余电流动作保护装置的原理、作用、安装要求等方面进行详细介绍。
剩余电流动作保护装置的原理是基于电路中的电流平衡原理。
在正常情况下，电路中的相位电流应该是平衡的，即进入电路的电流等于离开电路的电流，但是当存在漏电或其他故障时，会导致电路中的电流不平衡，这时剩余电流动作保护装置就会发挥作用，及时将电源切断，防止事故发生。
剩余电流动作保护装置的作用主要是保护人身安全。
在日常生活中，触电事故是一种常见的意外事件，而剩余电流动作保护装置的存在可以大大减少这类事故的发生。
当人体接触带电设备时，会导致电路中的电流发生异常，此时剩余电流动作保护装置会迅速切断电源，保护人员的生命安全。
剩余电流动作保护装置的安装要求也非常重要。
首先，剩余电流动作保护装置应该安装在电路的末级配电箱中，以确保能够监测整个电路的电流情况。
其次，剩余电流动作保护装置应该定期进行检测和维护，确保其正常运行。
最后，剩余电流动作保护装置的接线应该符合相关标准，避免因接线不当导致装置失效。
总的来说，末级配电箱中的剩余电流动作保护装置是一种至关重要的电气安全设备，它能够及时监测电路中的电流情况，一旦发现异常情况就会迅速切断电源，保护人员的生命安全。
因此，在日常生活中，我们应该重视剩余电流动作保护装置的安装和维护，确保其正常运行，从而保障电气安全。
希望通过本文的介绍，能够增加大家对剩余电流动作保护装置的了解，提高电气安全意识，防范触电事故的发生。
剩余电流动作保护装置
2、 其他技术参数 ①额定频率：50Hz; ②额定电压：220V 或 380V; ③额定电流(I△n)：6A、10A、16A、20A、
25A、32A、40A、50A、(60A)、63A、(80A)、 100A(125A)、160A、200A、250A(带括号值不推荐 优先采用 ) 。
新型多功能保护装置除有上述技术参数外，针对不同的 使用场所和需要还新增了以下功能： 1过压保护 2欠压保护 3缺相保护 4断零保护 5漏电 报警 6剩余电流显示 7自动重合闸 8漏电故障最大相自动跟踪显示 9线路剩余电流自动跟 踪定档 10故障跳闸次数记录，显示。
在直接接触防护中作为防止电击危险的基本保护措施的附 加保护；在间接接触防护中作为防止因接地故障使电气设 备外露导电部分带有危险电压而引发电击危害或电气火灾 危险的有限保护。
（1）用于防止由剩余电流引起的单相电击事故； （2）用于防止由剩余电流引起的火灾和设备烧毁 事故； （3）用于检测和切断各种一相接地故障； （4）有的剩余电流保护装置还可用于过载、过压、 欠压和缺相保护。
剩余电流动作保护装置
装设自动切断电源装置(采用过流保护) 、 采用接地保护、 电气设备采用双重绝缘或加强绝缘、 （将有触电危险的场所绝缘）构成不导电环境、 采用等电位连接保护或采取等电位均压措施、 采用特低电压、 采用剩余电流动作保护装置、 实行电气隔离等。
某农村田间机井采用三相水泵抽水浇地，在两位农民夜间浇完地， 拉开三相刀闸开关准备搬起水泵之际，一位抢先搬起水泵的农民 （另一位稍慢为接触水泵）猛然浑身抖动，四肢抽搐，在喊了一 声有电后便昏倒在地，另一位农民见状立即将该线路总闸拉开， 但待医护人员到达现场时，触电农民已无生命体征！事后，经检 查分析得知，水泵为三相电源（见图示）其绕组对地绝缘良好， 其外壳接有一保护零线。但在刀闸开关的进线端接有一夜间照明 所用大功率白炽灯，在用万用表测量零线对地电压时，显示有 2V左右的电压，但是读数来回跳动。当做好绝缘防护工作后， 按事发时通电进行模拟检测，当搬起水泵离开地面时（既水泵金 属外壳离开地面），零线对地电压猛然窜至208v，原来正亮着 的白炽灯随之熄灭。
剩余电流保护课件
提高剩余电流保护装置的性能与可靠性
1 2 3
优化设计 采用先进的电路设计和制造工艺，提高装置的稳 定性和可靠性。
强化测试 对产品进行严格的测试和验证，确保性能和质量 达标。
持续改进 根据用户反馈和市场变化，持续改进产品性能和 功能。
THANKS
感谢您的观看
考虑安装环境和使用条件，如温度、湿度、海拔、污染等级等因素， 选择适合的剩余电流保护装置。
剩余电流保护装置的安装与使用
01
02
03
正确安装
按照产品说明书和规范进 行安装，确保接线正确、 牢固，避免接线错误或松 动导致误动作或失效。
使用注意事项
在使用过程中，应定期检 查剩余电流保护装置是否 正常工作，及时处理异常 情况。
维护与保养
根据产品说明书的要求， 定期进行维护和保养，确 保剩余电流保护装置的正 常运行和使用寿命。
03
剩余电流保护装置
的测试与维护
剩余电流保护装置的测试Βιβλιοθήκη 010203
04
测试目的
确保剩余电流保护装置正常工 作，及时发现潜在故障或问题。
测试方法
通过模拟故障或异常情况，观 察剩余电流保护装置的动作和
详细描述
剩余电流保护是一种主动的保护措施，通过在电气系统中安装剩余电流保护装 置来实现。这些装置可以检测到电气线路中的剩余电流，并在出现异常时采取 相应的保护动作，如切断电源或发出警报信号。
剩余电流保护的重要性
总结词
剩余电流保护对于保障电气设备和人身安全具有重要意义。
详细描述
剩余电流保护能够有效地防止电气火灾、电击等安全事故的发生，保障人民生命财产安全。在雷电、接地故障等 情况下，剩余电流可能产生较大的变化，如果没有及时发现和处理，可能会引发严重的安全事故。因此，在电力 系统中广泛采用剩余电流保护装置，对电气设备和线路进行实时监测和保护。
第5章 剩余电流动作保护装置
? iL1 + iL 2 + iL3 + iN 0
TT系统碰壳时
QF L1 L2 L3 N
TA
iL1 iL2 iL3 iN
中间环节
TL
M
ie
? iL1 + iL 2 + iL3 + iN 0
L1 L2 L3 N PE
RCD
iL1 iL2 iL3 iN iPE
M
iL1 + iL 2 + iL3 + iN + iPE
基尔霍夫电流定律(KCL定律)
1．定律 在任一瞬间，流向任一结点的电流等于流出该结 点的电流。 即: Ｉ = Ｉ
I1
E1 + R1
a
I3 R3
I2
R2 + E2
入
出
或: Ｉ = 0
I1+I2 = I3 对结点 a：
-
或 I1+I2–I3= 0
实质: 电流连续性的体现。 b 基尔霍夫电流定律（KCL）反映了电路中任一
结点处各支路电流间相互制约的关系。
2．推广
电流定律可以推广应用于包围部分电路的任一 假设的闭合面。 I =? 例: 广义结点 IA A I IB
IC B C 5
+ 6V _ 1
2
+ _ 12V
1
5
IA + IB + IC = 0
I=0
QF TA L1 L2 L3 N
中间环节
iL1 iL2 iL3 iN
是公司的注册商标; 是表示产品的型号及壳架等级电流; 表示必须定期对开关作模拟漏电流试验,以防在 使用过程中损坏、更换,每个月一次. C16表示开关的额定电流是16A,在移印时A按标准 省去 不印,C表瞬时脱扣器代号. 号,也就是C曲线特性(5In~10In),230V表示产品 额定电压,IEC1009.1表示产品符合的国际标准， GB16917.1表示产品符合的国家标准。 6000表示产品的运行短路分断能力为6000A。 表示国家强制性3C认证标志，A010941表示工厂 编号； 表示表示开关往上推，开关闭合接通，用ON与I 表示；往下推表示开关断开，用OFF与O表示。
剩余电流动作保护装置详解ppt课件
精选ppt课件
37
“30mA·s”的安全性是什么？
▪ 通过大量的动物试验和研究表明，引起心室颤动不 仅与通过人体的电流（I）有关，而且与电流在人 体中持续的时间（t）有关，即由通过人体的安全 电量Q=I×t来确定，一般为50mA·s。就是说当 电流不大于50mA，电流持续时间在ls以内时，一 般不会发生心室颤动。精选ppt课件源自4二、结构与工作原理
▪ （一）结构 ▪ 剩余电流动作保护装置的结构主要由三个基本部
分构成，即检测元件、中间环节(包括放大元件和 比较元件)和执行机构。
精选ppt课件
5
1．检测元件（剩余电流互感器）
▪ 如图4-21所示，剩余电流保护装置的电流 互感器一般采用空心式的环形互感器。
它的主要功能是把一次回路检 测到的剩余电流 I1 变换成二 次回路的输出电压 E2 、E2 施 加到剩余电流脱扣器的脱扣线 圈上，推动脱扣器动作，或通 过信号放大装置，将信号放大 以后施加到脱扣线圈上，使脱 扣器动作。
它可与大电流的自动开关 配合，作为低压电网的 总保护或主干路的剩余 电流、接地或绝缘监视 保护。
精选ppt课件
28
辅
助
接
开
点
关 继电器
零序互感器
组成
剩余电流保护继电 器由零序互感器、 脱扣器和输出信号 的辅助接点组成。
精选ppt课件
脱扣器
29
组成与工作原理
精选ppt课件
30
零序互 感器
精选ppt课件
精选ppt课件
16
（3）试验时：
▪ 按下试验按钮SB，相间出现电流，模拟剩 余电流，同样使通过零序电流互感器一次 侧各导线电流的相量和不再为零，而使装 置动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、电磁式剩余电流动作保护装置的 工作原理
如图所示，电磁式剩 余电流动作保护装置 的检测元件是零序电 流互感器，中间环节 是由电磁铁（放大 器）、衔铁、弹簧 （比较器）、脱扣机 构组成；执行机构是 断路器，SB是试验按 钮。
（1）正常工作时：
各相电流的相量和等于零，零序电流互感 器的环形铁芯所感应磁通的相量和也为零， 零序电流互感器的二次绕组中没有感应电 压输出，极化电磁铁T线圈没有电流流过， T的吸力克服弹簧反作用力，使衔铁X保持 在闭合位置，脱扣机构TK不动作，漏电保 护断路器QF不动作，保持电路正常供电。
单元三课题五
剩余电流动作 保护装置
防止间接触电常用的技术措施
装设自动切断电源装置(采用过流保护) 、 采用接地保护、 电气设备采用双重绝缘或加强绝缘、 （将有触电危险的场所绝缘）构成不导电环境、 采用等电位连接保护或采取等电位均压措施、 采用特低电压、 采用剩余电流动作保护、 实行电气隔离等 。
一、概述
1．剩余电流保护 低压配电线路中各相(含中性线)电流矢量
和不为零而产生的电流称为剩余电流。 通常所说的接地故障电流即漏电电流就是 一种常见的剩余电流。 剩余电流保护是利用剩余电流动作保护装 置来防止电气事故的一种安全技术措施。
2、作用：
（1）用于防止由剩余电流引起的单相电击 事故； （2）用于防止由剩余电流引起的火灾和设 备烧毁事故； （3）用于检测和切断各种一相接地故障； （4）有的剩余电流保护装置还可用于过载、 过压、欠压和缺相保护。
四、剩余电流动作保护装置分类
1．按照检测信号和工作原理分类 可分为电流动作型、交流脉冲型、电压动
3．脱扣器（比较元件）
剩余电流保护定值， 从而确定剩余电流保护装置是否应该动作。
4．执行元件
根据剩余电流保护装置的功能不同，执行 元件也不同。
对剩余电流断路器，其执行元件是一个可 开断主电路的机械开关电器。
对剩余电流继电器，其执行元件一般是一 对或几对控制触头，输出机械开闭信号。
剩余电流值。 （3）分断时间。指剩余电流动作保护装置从突然加上动
作电流时起，至被保护电路切断为止的全部时间。
2、 其他技术参数 ①额定频率：50Hz; ②额定电压：220V 或 380V; ③额定电流(I△n)：6A、10A、16A、20A、
25A、32A、40A、50A、(60A)、63A、(80A)、 100A(125A)、160A、200A、250A(带括号值 不推荐优先采用 ) 。
（3）试验时：
按下试验按钮SB，相间出现电流，模拟剩 余电流，同样使通过零序电流互感器一次 侧各导线电流的相量和不再为零，而使装 置动作。
三、技术参数
1、关于漏电动作性能的技术参数
（1）额定剩余动作电流（I△n）: 是指在规定的条件下，剩余动作保护装置必须动作的漏
电动作电流值。它反映了剩余动作保护装置的灵敏度。 （2）额定剩余不动作电流(I△n0)： 是指在规定的条件下，剩余动作保护装置必须不动作的
此时，电流IL1、IL2、IL3和IN在电流互感器 中产生磁通的矢量和等于零，即ΦL1 +ΦL2 + ΦL3 + ΦN = 0 。这样在电流互感器的 二次线圈中没有感应电压输出，因此剩余 电流保护装置保持正常供电。
当电路中发生人身电击、设备漏电、故障接地时， 通过设备接地电阻RA有一个接地电流 IN 流过， 则通过互感器电流的矢量和不等于零，为IL1 + IL2 + IL3 + IN ≠0 ，剩余电流互感器中产生磁 通矢量和也不等于零，即ΦL1 +ΦL2 + ΦL3 + ΦN ≠0 。
二、结构与工作原理
（一）结构 剩余电流动作保护装置的结构主要由三个基本部
分构成，即检测元件、中间环节(包括放大元件 和比较元件)和执行机构。
1．检测元件（剩余电流互感器）
如图4-21所示，剩余电流保护装置的电流 互感器一般采用空心式的环形互感器。
它的主要功能是把一次回路检 测到的剩余电流 I1 变换成二 次回路的输出电压 E2 、E2 施 加到剩余电流脱扣器的脱扣线 圈上，推动脱扣器动作，或通 过信号放大装置，将信号放大 以后施加到脱扣线圈上，使脱 扣器动作。
（2）保护动作时：
当因某种原因产生剩余电流时，通过零序 电流互感器一次侧各导线电流的相量和不 再为零（此时产生的电流被称作“剩余” 电流）。这时环形铁芯将有交变磁通产生， 在互感器二次绕组中有感应电压输出，电 磁铁T线圈中将有交流电流通过，并产生交 变磁通与永久磁铁的磁通叠加使电磁铁去 磁，从而使其对衔铁X的吸力减小，于是衔 铁被弹簧的反作用力拉开，脱扣机构TK动 作，断路器QF断开电源。
2．信号放大装置（放大元件）
剩余电流互感器二次回路的输出功率很小， 一般仅达到mVA的等级。在剩余电流互感器 和脱扣器之间增加一个信号放大装置，不 仅可以降低对脱扣器的灵敏度要求，而且 可以减少对剩余电流互感器输出信号要求， 减轻互感器的负担，从而可以大大地缩小 互感器的重量和体积，使剩余电流保护装 置的成本大大降低。信号放大装置一般采 用电子式放大器。
（二）工作原理
1．电子式剩余电流动作保护装置的工作原 理
4-22所示，为电子式剩余电流动作保护装 置原理图。
在零序电流互感器的二次回路和脱扣器之 间接入一个电子放大线路E。
在正常情况下，电路中没有发生人身电击、 设备漏电或接地故障时，剩余电流保护装 置通过电流互感器一次侧电路的电流矢量 和等于零，即IL1 + IL2 + IL3 + IN = 0。
