智能电能表和能耗监测系统产品选型手册范本

一、AT28DP-1H单相导轨式智能电能表1.产品特点采用微电子技术和SMT表面焊接工艺,采用专用集成计量芯片,能精确计量正负两方向的有功电能，且以同一方向累计，具有防窃电功能; 具有RS485通讯接口,可选择Modbus通讯协议和DLT645通讯协议；该智能电能表也可作为单相多功能电能表使用，具有体积小巧、精度高、可靠性好、安装方便等优点。

AT28DP-1H-C含大容量磁保持继电器，具有控制断送电功能，远程预付费、恶意负载识别功能（电脑和空调正常使用，热得快、电炉等自动禁止使用）等。

2.主要技术参数2.1 准确度：0.5级；2.2 标定电流：单相1.5(6)A, 2.5(10)A ，5(20)A, 10(40)A,15(60)A, 20(80)A；2.3 标称电压: AC220V;2.4 功耗：≤1W；显示方式：8位液晶显示;2.5 工作电压围：AC160-265V；2.6 启动电流：互感器接入式0.2％Ib和直接接入式0.4％Ib;2.7工频对地耐压值: 2kV/1min;2.8工作温度和湿度围: -25～55℃, <90%(无凝露);2.9电压为1.9Un,通电4小时电表不损坏;2.10带有现场校验电表准确度的无源光电脉冲接口;2.11产品执行GB/T 17215.321-2008和JJG596-1999 电子式电能表检定规程；2.12选择单相多功能时，通过“▲”和“▼”按键还可查看电流、电压、有功功率、无功功率、视在功率、功率因数等电参数(可选功能);2.13 一次电流80A 及以下直接接入, 80A 以上通过电流互感器接入 ; 2.14 通过电表的一次线截面积≤35mm 2。

3. 外形尺寸4. 接线图注意：如遇电流规格为1.5(6)A 需特别说明是互感器接入式或直接接入式。

3200imp/kwh （5(20)A)（20(80)A)（15(60)A)（10(40)A)（1.5(6)A)800imp/kwh6400imp/kwh 1600imp/kwh A+B- RS-485通讯接口1600imp/kwh 脉冲校验P-P+ AP28DP-1H单相智能电表单相NL L NN'L'负载互感器接入式单相直接接入式AT28DP-1H单相智能电表通讯脉冲SETA+B-P+P-1234LNL'N'二、AT28DP-3H三相导轨式智能电能表1.产品特点具有RS485通讯接口,可选择Modbus通讯协议和DLT645通讯协议；有功和无功电能均可计量2～21次谐波含量；该智能电能表也可作为三相多功能电能表使用，具有体积小巧、精度高、可靠性好、安装方便等优点。

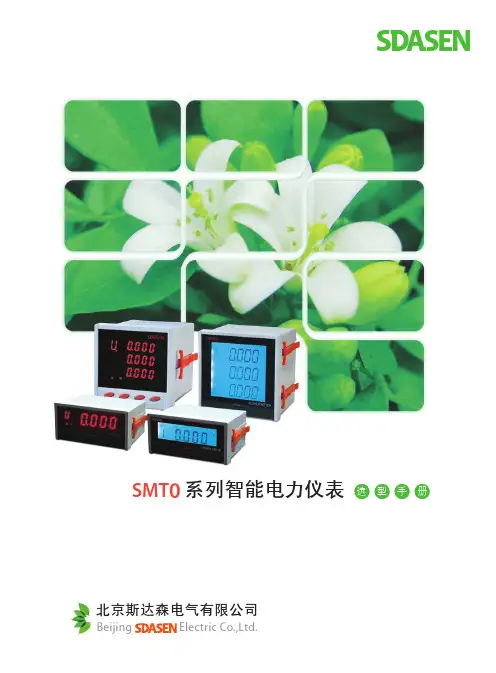

SMT0系列智能电力仪表选型手册.pdf说明书
