雾化器原理
三种雾化器的工作原理
三种雾化器的工作原理雾化器是一种常见的设备，常用于电子烟、医疗器械和空气净化器等领域。
它的主要功能是将液体转化为细小的颗粒，以便于吸入或者扩散。
根据不同的工作原理，雾化器可以分为三种类型：超声波雾化器、热雾化器和压缩空气雾化器。
1. 超声波雾化器的工作原理：超声波雾化器利用超声波振动将液体分散成弱小颗粒。
它由一个振动器和一个液体容器组成。
振动器通过高频振动产生超声波，使液体表面形成波纹，进而将液体分散成弱小颗粒。
这些弱小颗粒随后通过超声波的作用，被推向外部空气中。
超声波雾化器的优点是操作简单、无需加热，适合于对温度敏感的物质。
2. 热雾化器的工作原理：热雾化器通过加热将液体转化为蒸汽，然后将蒸汽冷却成细小的颗粒。
它由一个加热装置和一个喷嘴组成。
加热装置加热液体，使其达到沸点并转化为蒸汽。
蒸汽通过喷嘴喷出后，迅速冷却并凝结成弱小的颗粒。
这些颗粒随后被扩散到空气中。
热雾化器的优点是雾化效果好，适合于各种液体。
3. 压缩空气雾化器的工作原理：压缩空气雾化器利用压缩空气将液体分散成弱小颗粒。
它由一个压缩空气源、一个液体供应系统和一个喷嘴组成。
压缩空气源将空气压缩并送入液体供应系统。
液体通过喷嘴被喷入空气流中，并在空气流的作用下分散成弱小颗粒。
这些弱小颗粒随后被扩散到外部空气中。
压缩空气雾化器的优点是雾化效果稳定，适合于高粘度液体。
以上是三种常见雾化器的工作原理。
不同类型的雾化器适合于不同的应用场景。
在选择雾化器时，需要考虑液体的特性、雾化效果和使用环境等因素。
同时，雾化器的维护和清洁也非常重要，以确保其正常工作和延长使用寿命。
雾化器工作原理
雾化器工作原理
雾化器是一种将液体转化为细小颗粒悬浮在空气中的设备。
它常用于医疗、烟草和香氛等领域。
雾化器的工作原理是通过增加液体的表面积，使其能够更容易与空气接触，从而形成细小的颗粒。
雾化器通常包含一个加热元件和一个喷嘴。
当液体进入雾化器时，加热元件会将其加热至蒸发温度，使其转化为气态。
随后，气态的液体会通过喷嘴喷出，并与空气混合。
当气态液体与空气相遇时，由于表面张力等原因，液体会形成液滴。
然而，由于液滴非常小而且表面积大，它们很容易被空气吸收。
这就是为什么雾化器产生的颗粒具有非常小的直径，通常在1到5微米之间。
此外，雾化器还可以根据需要调节颗粒的大小。
调节喷嘴的形状和大小、液体的流量以及加热元件的温度可以影响最终产生的颗粒大小。
综上所述，雾化器通过加热液体并通过喷嘴将其喷雾，从而使液体形成细小的颗粒悬浮在空气中。
这种工作原理使得雾化器在各种应用中具有广泛的用途。

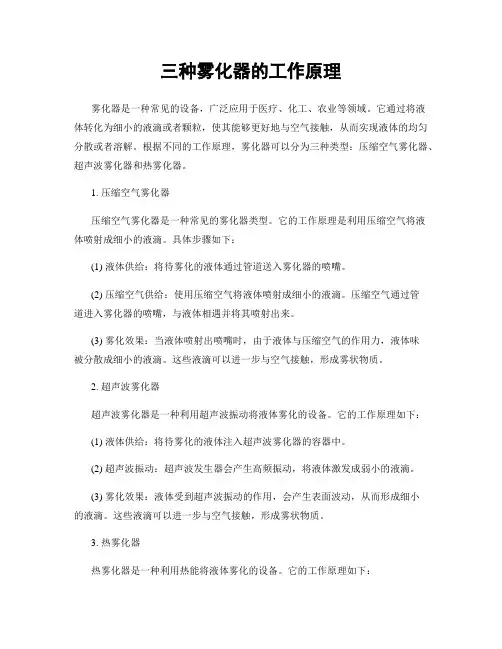

三种雾化器的工作原理
三种雾化器的工作原理雾化器是一种常见的设备，广泛应用于医疗、化工、农业等领域。
它通过将液体转化为细小的液滴或者颗粒，使其能够更好地与空气接触，从而实现液体的均匀分散或者溶解。
根据不同的工作原理，雾化器可以分为三种类型：压缩空气雾化器、超声波雾化器和热雾化器。
1. 压缩空气雾化器压缩空气雾化器是一种常见的雾化器类型。
它的工作原理是利用压缩空气将液体喷射成细小的液滴。
具体步骤如下：(1) 液体供给：将待雾化的液体通过管道送入雾化器的喷嘴。
(2) 压缩空气供给：使用压缩空气将液体喷射成细小的液滴。
压缩空气通过管道进入雾化器的喷嘴，与液体相遇并将其喷射出来。
(3) 雾化效果：当液体喷射出喷嘴时，由于液体与压缩空气的作用力，液体味被分散成细小的液滴。
这些液滴可以进一步与空气接触，形成雾状物质。
2. 超声波雾化器超声波雾化器是一种利用超声波振动将液体雾化的设备。
它的工作原理如下：(1) 液体供给：将待雾化的液体注入超声波雾化器的容器中。
(2) 超声波振动：超声波发生器会产生高频振动，将液体激发成弱小的液滴。
(3) 雾化效果：液体受到超声波振动的作用，会产生表面波动，从而形成细小的液滴。
这些液滴可以进一步与空气接触，形成雾状物质。
3. 热雾化器热雾化器是一种利用热能将液体雾化的设备。
它的工作原理如下：(1) 液体供给：将待雾化的液体注入热雾化器的加热室中。
(2) 加热液体：通过加热室中的加热元件，将液体加热至沸腾温度。
(3) 雾化效果：当液体达到沸腾温度时，液体表面会产生蒸汽。
蒸汽与液体内部的液滴相互作用，使液滴破裂成细小的液滴。
这些液滴可以进一步与空气接触，形成雾状物质。
总结：三种雾化器的工作原理分别是利用压缩空气、超声波振动和热能将液体雾化。
压缩空气雾化器通过喷射压缩空气将液体分散成细小的液滴；超声波雾化器利用超声波振动将液体激发成弱小的液滴；热雾化器通过加热液体使其沸腾产生蒸汽，从而形成细小的液滴。
这些雾化器在不同的应用领域中发挥着重要的作用，如医疗领域的雾化吸入治疗、化工领域的涂覆和喷雾等。
雾化器原理
雾化器原理
雾化器是一种能够将液体分散成小颗粒状固体或液滴状以达到
一定目的的装置。
它在医疗、制药、食品、农业、化学等众多领域有着广泛的应用，能够将液体分散成小颗粒状固体或液滴状均为一定目的而实现。
雾化器的原理其实是利用了动能的形式，能够将液体从气流中分散出来，是一种较新的技术，在液体的分散方面有着很强的实用性。
雾化的基本原理是利用动能形式将液体从气流中分散出来，使液体可以被细微分散，从而达到将液体分散成小颗粒状固体或液滴状的目的。
雾化器的三种基本原理：
（1）摩擦雾化原理：通过液体液滴和空气摩擦的方式，将液体
液滴分散成更小的液滴，从而达到将液体分散成小颗粒状固体或液滴状的目的。
（2）喷雾雾化原理：通过气体压缩的方式，将液体喷射出来，
使其运动速度加快，分散成更小的液滴，从而达到将液体分散成小颗粒状固体或液滴状的目的。
（3）超声波雾化原理：利用声波，产生由超声波穿透液体所引
起的压力变化，使其内部液体分散成更小的液滴，从而达到将液体分散成小颗粒状固体或液滴状的目的。
雾化器有着众多应用，除了上面提到的医疗、制药、食品、农业、化学等领域外，它还可以应用于空调系统、室内装饰、消毒、垃圾处理和污水处理等行业，具有广泛的应用性。
在大气污染控制方面，雾
化器也可以提供很大的帮助，通过利用气流将污染物放入微型液滴中，达到污染物减少的目的，有效净化空气质量。
雾化器是一项重要的技术，它在多个领域都有着广泛的应用，从而更好地服务于人类。
它以其独特的动能原理，将液体分散成小颗粒状固体或液滴状，并且可以有效降低大气污染，为保护环境发挥着重要的作用。
雾化器的雾化原理
雾化器的雾化原理
雾化器的雾化原理是利用超声波震动或加热作用将液体转化成雾状的细小颗粒。
1. 超声波雾化原理：
超声波雾化器工作时，通过超声波振荡器将电能转化成机械能，产生高频的超声波。
这些超声波作用于液体表面，导致液体产生微小的扰动，形成液滴。
随着扰动的增加，液滴逐渐变小并从液体表面脱离形成雾状。
2. 热雾化原理：
热雾化器通过加热液体，使其蒸发形成蒸汽，然后将蒸汽冷却后变成液体微粒。
热雾化器通常包括一个加热元件和一个冷却元件。
加热元件将液体加热到蒸发温度，形成蒸汽；随后，蒸汽进入冷却元件，蒸汽冷却后迅速凝结成液体微粒，从而形成雾状。
无论是超声波雾化还是热雾化原理，最终都是将液体变成微小颗粒，形成可以被人体吸入的雾状物质。
雾化器通常用于药物吸入、空气加湿、化妆品喷雾等应用领域。
雾化器工作原理
雾化器工作原理
雾化器工作原理是通过将液体转化为细小的颗粒或蒸汽，从而使其能够更容易地吸入或散布到空气中。
这种设备通常用于医疗、美容、清洁和农业等领域。
一种常见的雾化器工作原理是超声波雾化。
超声波振荡器产生高频声波，将液体引导到振荡器的表面。
振荡器的高频振动会将液体分解成微小的颗粒，形成雾状。
这种方法不需要加热液体，并且可以产生均匀细小的颗粒。
另一种常见的雾化器工作原理是热雾化。
这种类型的雾化器使用加热元件（如加热盘或加热体）来加热液体。
当液体受热时，其温度升高并转化为蒸汽。
蒸汽通过一个喷嘴或开口处释放出来，形成雾状。
除了超声波雾化和热雾化之外，还有一些其他的雾化器工作原理，比如压力雾化和空气雾化。
压力雾化器通过将液体制成高压状态，然后通过细小的孔或喷嘴释放压力，将液体转化为雾状。
空气雾化器则通过将空气吹过液体表面，将其分解成微小颗粒或蒸汽。
无论采用哪种工作原理，雾化器都可以将液体转化为雾状物，并可根据需要调整颗粒大小。
这种技术在医疗领域中广泛应用于吸入治疗，可以将药物直接送达到患者的呼吸系统。
同时，雾化器也被广泛应用于美容、清洁以及农业喷雾等领域，带来了便利和效益。
雾化器的工作原理
雾化器的工作原理
雾化器是一种将液体转化为细小颗粒（雾化）的装置。
它主要通过以下几个步骤实现：
1. 液体供应：雾化器内部通常有一个液体供应系统，它可以是一个油箱或一个容器，用来存放液体。
液体可以是溶液、悬浮液或纯液体。
2. 压缩空气或超声波振动：雾化器使用压缩空气或超声波振动来产生能够将液体细小颗粒化的力。
具体实现方式有两种：
- 压缩空气雾化器：在压缩空气雾化器中，液体通过一个细小的孔洞喷射出来，同时空气从旁边的通道进入。
当液体喷射到空气流中时，压缩空气的速度和流体的表面张力会将液体撕成小颗粒。
这些小颗粒会随着空气一起被喷出形成雾。
- 超声波雾化器：在超声波雾化器中，液体被放置在一个超声波振动器的上面。
振动器会以非常高频率振动，产生形状复杂的液体表面波动。
这些波动会引起液体的剪断作用，将其分解成细小颗粒。
随后，无声波振动的空气流会将这些颗粒带走，形成雾。
3. 雾化效果：经过上述步骤后，液体会被细分为微小颗粒，大小通常在5至10微米之间。
这些颗粒悬浮在空气中，形成了可见的雾。
4. 雾化产物释放：雾化器通常会通过一个喷嘴或口腔部位将雾
化的液体释放出来。
供应系统中的液体会不断被雾化器提供的压缩空气或超声波影响下雾化，这样就可以持续产生雾化颗粒。
总的来说，雾化器的工作原理是通过将液体细分成微小颗粒，使其悬浮在空气中形成雾。
不同类型的雾化器可能采用不同的方法来实现这一过程。
三种雾化器的工作原理
三种雾化器的工作原理雾化器是一种常见的设备，广泛应用于医疗、化妆品、农业等领域。
它通过将液体转化为细小的颗粒，使其能够以气溶胶的形式释放出来。
在本文中，我们将详细介绍三种常见的雾化器工作原理。
一、超声雾化器的工作原理超声雾化器是利用超声波的作用将液体雾化的一种设备。
其工作原理如下：1. 液体进入雾化器：液体通过进料管道进入雾化器的容器中。
2. 超声波发生器产生超声波：超声波发生器产生高频的超声波。
3. 超声波传导至液体中：超声波通过传感器传导至液体中。
4. 液体受超声波作用：液体中的份子在超声波的作用下发生剧烈的振动。
5. 液体雾化：由于液体份子的振动，液体表面产生剧烈的波动，从而形成细小的液滴。
6. 雾化物输出：细小的液滴通过雾化器的出口释放出来，形成雾化物。
二、热雾化器的工作原理热雾化器利用加热的方式将液体雾化。
其工作原理如下：1. 液体进入雾化器：液体通过进料管道进入雾化器的加热室。
2. 加热室加热：加热室中的加热元件加热液体。
3. 液体蒸发：由于加热，液体逐渐升温并蒸发成气体。
4. 液体雾化：蒸发的液体形成弱小的液滴，通过雾化器的出口释放出来。
5. 雾化物输出：弱小的液滴形成雾化物，通过雾化器的出口释放出来。
三、压缩空气雾化器的工作原理压缩空气雾化器利用压缩空气的力量将液体雾化。
其工作原理如下：1. 液体进入雾化器：液体通过进料管道进入雾化器的喷嘴。
2. 压缩空气进入雾化器：压缩空气通过压缩空气管道进入雾化器的喷嘴。
3. 压缩空气产生气流：压缩空气在喷嘴中形成高速气流。
4. 液体受气流作用：液体被高速气流带动，形成细小的液滴。
5. 液体雾化：液体在高速气流的作用下进一步雾化。
6. 雾化物输出：细小的液滴形成雾化物，通过雾化器的出口释放出来。
综上所述，超声雾化器利用超声波的作用将液体雾化，热雾化器利用加热的方式将液体雾化，压缩空气雾化器利用压缩空气的力量将液体雾化。
不同的雾化器工作原理适合于不同的应用场景，选择合适的雾化器可以提高工作效率和产品质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多用途的超声波雾化器。
该雾化器具有以下特点：分体式，即超声雾化头与电源和电路部分完全分离；便携式，体积小、即插即用、设有自保功能；高可靠，可全天候工作；雾化量大，与别墅的山水盆景配套可发生云雾缭绕的动感；特别适合过分干燥的环境对空气加湿，以利人的呼吸；在水中加入适量的某种溶剂，给被污染的居住环境消毒，以预防疾病(如把生活用醋定时雾化，可预防流感)；雾化器(成品)售价低、性价比高，欲自制雾化器，仅器材和工时费也难敌上述的性价比。
一、电路工作原理
该雾化器电路如图1所示，电源经变压器B（AC220V／30W）降压(36V)送D1-D4整流和C5、C6滤波后给电路提供工作电压。
雾化器工作电路由振荡器、换能器和水位控制电路等组成。
1．振荡器和换能器，电路中的振荡器是一种由高频压电陶瓷片TD(超声换能器)组成的工作振荡器，其振荡频率为1.65MHz(决定于选定的TD)。
晶体三极管BG1和电容器C1、C2等构成电容三点式振荡器电路。
C1和电感L1等效并联的谐振频率比工作频率低，其作用是决定工作振荡器的振荡幅度；C2 和电感L2等效串联的谐振频率比工作频率高，其作用是决定工作振荡器的反馈量，以保证振荡器起振和维持电路的可靠振荡。
压电陶瓷片TD 具有很大的等效电感，它除决定电路的工作频率外，同时又是雾化器的工作负载。
若更换压电陶瓷片TD，无需调整电路其他参数，其振荡器频率也能自动跟踪新的压电陶瓷片的频率而工作。
2．水位控制和偏置电路电路中的超声换能器TD(又称雾化头)和其上安装的两根水位控制触针，他们是浸没在浅水水溶液中工作的。
若长期雾化，一旦液面降低而使雾化头的水位控制触针露出水面时，振荡器会自动停止工作，这也避免了雾化头因发热而损坏。
图1电路中的BG2、BG3管、触针A、B以及相关的电阻，共同组成水位控制电路。
电路工作时，电源通过触针A、B和水溶液给BG3的射极提供电源。
BG3管导通工作。
BG2管起开关作用。
当BG3工作时，BG2管也导通，电源通过BG3、BG2、R3、L3向BG1管提供偏置电流，使BG1管振荡工作。
一旦液面降低、控制触针露出水面，电源到BG3管的通路被切断，BG3管截止，BG2开关也断开，此时BG1因无偏置电流而迅速停止振荡。
调整电阻R3的阻值，可以直接改变BG1管的偏置电流，所以振荡器的调试十分简单和方便。
电路中的D7是BG1管be结的保护二极管。
二、超声雾化器结构和使用方法
1．雾化器结构，该雾化器外形如图2所示。
雾化头外壳是铜质材料的铸件，铜壳表面镀铬抛光，其外形尺寸为442mm×l5mm，铜壳内封装有换能器(镍或钛高频压电片)和功率管BG1，换能器紧贴BG1管以利工作时在溶液中散热。
铸件铜壳是可拆卸的，只需旋转壳面上的定位口，即可更换压电片。
此外两根水位控制触针紧固在铜壳内，并按一定距离排列再垂直伸出壳外一定高度，以便控制被雾化溶液的最低水位。
雾化器电源和工作电路都单独装在一个工程塑料壳内，当该装置的输入插入电源后，输出会通过导线给雾化头供电工作。
据称该雾化器厂家，不仅提供雾化器成品，也提供全套散件出售。
2，使用方法，若将该雾化器用于室内加湿或消毒，可准备一个小塑料盆，盆内盛一定量的溶液，溶液量不宜太多(浅水为准)，仅比水位触针高出一定距离即可(溶液太深其雾化量相对减小)。
再把雾化头平放、两根触针向上浸在溶液中，这时只需插上电源，溶液立刻开始雾化。
若该雾化器用于盆景，可参照上述方法进行
