《电力工程基础》模拟试题五
电力工程基础试题及参考答案
一一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。
2．电力系统中性点有效接地方式指的是 中性点直接接地 。
3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。
5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。
7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。
8．减小输出电元件的电抗将 提高 系统的静态稳定性。
二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定 12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置 13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿 14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定 15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ）①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅ 17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布 ③与阻抗成正比分布 ④与阻抗成反比分布18．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率 19．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡 ③电压质量 ④电流的大小 20．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低 ②低谷负荷时允许中枢点电压略低 ③适用于用户对电压要求不高的场合 ④适用于供电线路不长的场合21．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度 ③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量 22．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现 三、简答题23．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

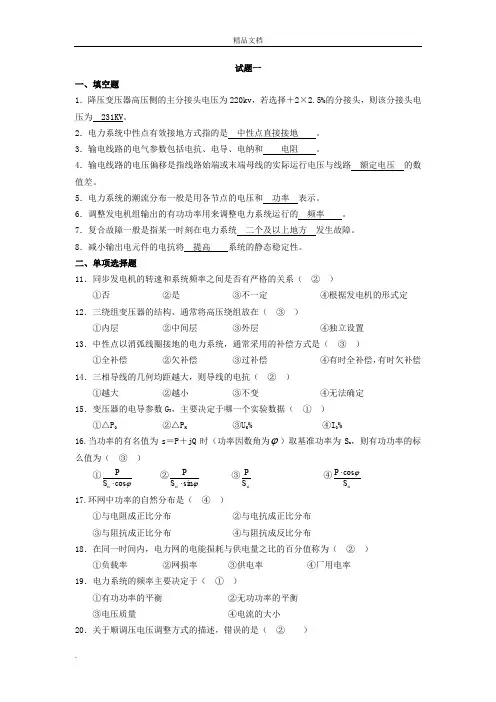

电力工程基础试题以及参考答案
试题一一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。
2．电力系统中性点有效接地方式指的是 中性点直接接地 。
3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。
5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。
7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。
8．减小输出电元件的电抗将 提高 系统的静态稳定性。
二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定 12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置 13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿 14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定 15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ）①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅ 17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布 ③与阻抗成正比分布 ④与阻抗成反比分布18．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率 19．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡 ③电压质量 ④电流的大小 20．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低 ②低谷负荷时允许中枢点电压略低 ③适用于用户对电压要求不高的场合 ④适用于供电线路不长的场合21．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度 ③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量 22．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现 三、简答题23．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

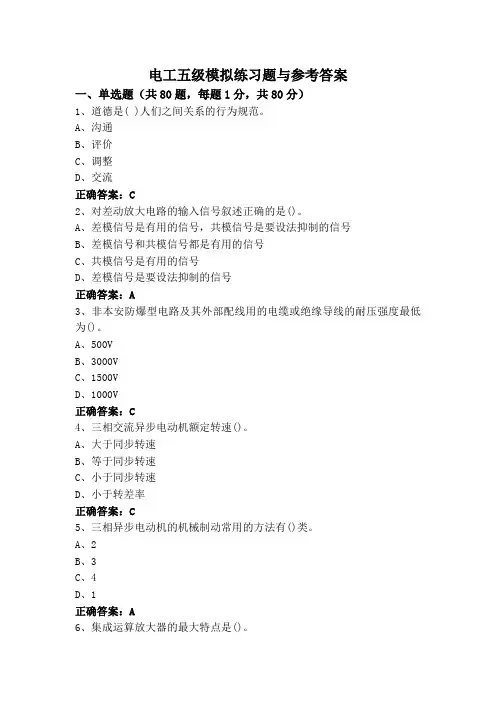

电工五级模拟练习题与参考答案
电工五级模拟练习题与参考答案一、单选题（共80题，每题1分，共80分）1、道德是( )人们之间关系的行为规范。
A、沟通B、评价C、调整D、交流正确答案：C2、对差动放大电路的输入信号叙述正确的是()。
A、差模信号是有用的信号，共模信号是要设法抑制的信号B、差模信号和共模信号都是有用的信号C、共模信号是有用的信号D、差模信号是要设法抑制的信号正确答案：A3、非本安防爆型电路及其外部配线用的电缆或绝缘导线的耐压强度最低为()。
A、500VB、3000VC、1500VD、1000V正确答案：C4、三相交流异步电动机额定转速()。
A、大于同步转速B、等于同步转速C、小于同步转速D、小于转差率正确答案：C5、三相异步电动机的机械制动常用的方法有()类。
A、2B、3C、4D、1正确答案：A6、集成运算放大器的最大特点是()。
A、开环增益很大，输出阻抗髙B、开环增益很大，输入阻抗很小C、开环增益很大，输入阻抗高，输出阻抗小D、开环增益很大，体积小正确答案：B7、我国常用导线标称截面2225mm与50mm的中间还有一级导线的截面是()mm2。
A、35B、45C、30D、40正确答案：A8、电磁抱闸断电制动控制线路，当电磁抱闸线圈()时，电动机迅速停转。
A、电流很大B、短路C、得电D、失电正确答案：D9、变压器停电退出运行，首先应()。
A、断开各负荷B、低压侧开关C、断开低压侧开关D、断开高压侧开关正确答案：A10、为改善单方向旋转的直流电动机的换向应()。
A、逆电机转向移动电刷B、擦拭换向器C、研磨电刷D、顺电机转向移动电刷正确答案：A11、常用电工指示仪表按工作原理分类，主要有()类。
A、5B、4C、3D、6正确答案：B12、电烙铁长时间通电而不使用，易造成电烙铁的()。
A、电烙铁芯加速氧化而烧断B、烙铁头长时间加热而氧化C、烙铁头被烧“死”不再“吃锡”D、以上都是正确答案：D13、在选择电动机安装地点时，除()之外，其余因素必须考试考虑。

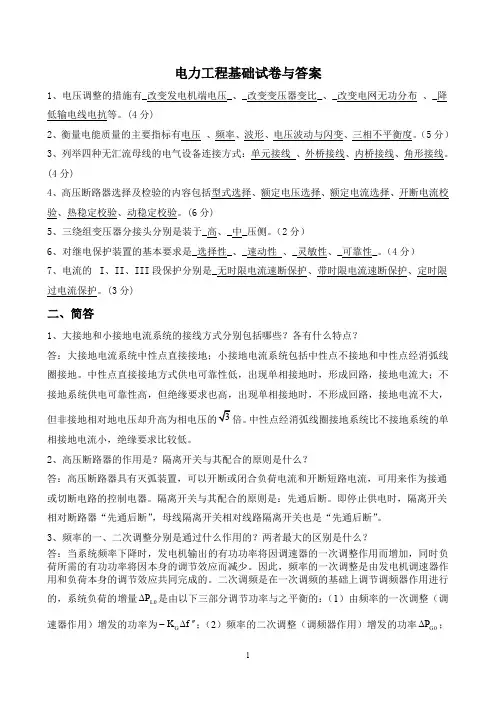

电力工程基础试卷与答案模拟试卷一到九答案
电力工程基础试卷与答案1、电压调整的措施有_改变发电机端电压_、_改变变压器变比_、_改变电网无功分布 、_降低输电线电抗等。
(4分)2、衡量电能质量的主要指标有电压 、频率、波形、电压波动与闪变、三相不平衡度。
（5分）3、列举四种无汇流母线的电气设备连接方式：单元接线 、外桥接线、内桥接线、角形接线。
(4分)4、高压断路器选择及检验的内容包括型式选择、额定电压选择、额定电流选择、开断电流校验、热稳定校验、动稳定校验。
(6分)5、三绕组变压器分接头分别是装于_高、_中_压侧。
（2分）6、对继电保护装置的基本要求是_选择性_、_速动性 、_灵敏性、_可靠性_。
（4分）7、电流的I 、II 、III 段保护分别是_无时限电流速断保护、带时限电流速断保护、定时限过电流保护。
(3分)二、简答1、大接地和小接地电流系统的接线方式分别包括哪些？各有什么特点？答：大接地电流系统中性点直接接地；小接地电流系统包括中性点不接地和中性点经消弧线圈接地。
中性点直接接地方式供电可靠性低，出现单相接地时，形成回路，接地电流大；不接地系统供电可靠性高，但绝缘要求也高，出现单相接地时，不形成回路，接地电流不大，但非接地相对地电压却升高为相电压的倍。
中性点经消弧线圈接地系统比不接地系统的单相接地电流小，绝缘要求比较低。
2、高压断路器的作用是？隔离开关与其配合的原则是什么？答：高压断路器具有灭弧装置，可以开断或闭合负荷电流和开断短路电流，可用来作为接通或切断电路的控制电器。
隔离开关与其配合的原则是：先通后断。
即停止供电时，隔离开关相对断路器“先通后断”，母线隔离开关相对线路隔离开关也是“先通后断”。
3、频率的一、二次调整分别是通过什么作用的？两者最大的区别是什么？答：当系统频率下降时，发电机输出的有功功率将因调速器的一次调整作用而增加，同时负荷所需的有功功率将因本身的调节效应而减少。
因此，频率的一次调整是由发电机调速器作用和负荷本身的调节效应共同完成的。
大学《电力工程基础》考试题库及答案
过电流保护的两相不完全星形连接，一般保护继电器都装在（）A.C两相上B.C两相上C.B两相上D.gtN上回答错误!正确答案：B90°接线功率方向继电器的内角取值为（）A.60°B.30°或45°C.90°D.70°回答错误!正确答案：B电流Ⅰ段保护的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越（）A.不可靠B.灵敏C.可靠D.不灵敏回答错误!正确答案：B槽形母线与多条矩形母线相比，其冷却条件好，集肤效应（）A.小B.大C.相同D.相近回答错误!正确答案：A关于联合电力系统，下述说法中错误的是（）A.联合电力系统可以更好地合理利用能源B.联合电力系统可以提高供电可靠性和电能质量C.在满足负荷要求的情况下，联合电力系统的装机容量可以减少D.联合电力系统不利于装设效率较高的大容量机组回答错误!正确答案：D对于双母线接线，双母线同时运行时，（）A.等同于单母线分段带旁路接线B.与单母线接线完全相同C.具有单母线带旁路接线的特点D.具有单母线分段接线的特点回答错误!正确答案：D分相中型配电装置与普通中型配电装置相比，主要区别是将母线隔离开关分为单相分开布置，每相的隔离开关直接布置在各自母线的（）A.上方B.下方C.右侧D.左侧回答错误!正确答案：B为保证发电厂厂用低压单个或成组电动机可靠启动，要求母线电压不低于额定电压的（）A.0.7B.0.5C.0.6D.0.8回答错误!正确答案：C下列变量中属于电能质量指标的是（）A.阻抗B.电流C.功率D.频率回答错误!正确答案：D对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（）A.单电源双回路放射式B.双电源供电方式C.单回路放射式或单电源双回路放射式D.单回路放射式接线回答错误!正确答案：B在实用计算中，一般高压电路短路电流非周期分量发热等值时间取（）A.0.08sB.0.1sC.0.02sD.0.05s回答错误!正确答案：D提交下述电气设备中最大工作电流为其额定电流值的是（）A.发电机B.调相机C.电动机D.电力变压器回答错误!正确答案：D发电机正常运行时，机端三次谐波电压与中性点侧三次谐波电压相比（）A.大于B.小于C.大于或小于D.等于回答错误!正确答案：B提交110kV及以上的断路器、隔离开关、互感器的最大工作电压比其额定电压高（）A.0.05B.0.1C.0.15D.0.2回答错误!正确答案：B环境温度为+25℃时，铝导体短路时发热的允许温度为（）A.400℃B.330℃C.300℃D.200℃回答错误!正确答案：D短路电流中一定存在零序分量的短路类型是（）A.不对称短路B.相间短路C.接地短路D.三相短路回答错误!正确答案：C电力系统中的的故障属于对称故障的是（）A.单相接地B.三相短路C.两相短路接地D.两相短路回答错误!正确答案：B屋内配电装置和屋外配电装置是按（）A.电气设备尺寸的不同区分的B.电气设备安装场所的不同区分的C.电气设备型号的不同区分的D.电气设备安装方式的不同区分的回答错误!正确答案：B电介质在直流电压作用下，无周期性的极化，其损耗只有因（）A.极化而引起的损耗B.电感而引起的损耗C.电导而引起的损耗D.电容而引起的损耗回答错误!正确答案：C电力系统中PQ节点的数量（）A.少量的B.全都是C.必有且一般只设一个D.大量的回答错误!正确答案：D火电厂间有功负荷的经济分配原则是（）A.等网损微增率原则B.平均分配负荷C.等耗量微增率原则D.等面积原则回答错误!正确答案：C装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）A.PV节点B.PQ节点C.不能确定D.平衡节点回答错误!正确答案：A近阴极效应对熄灭下列哪种电气设备的电弧特别有利?（）A.配电装置B.中压电器C.高压电器D.低压电器回答错误!正确答案：D热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它（）A.长期工作时的最高允许温度而造成损坏妨碍继续工作的性能B.长期工作时的最高允许温升而造成损坏妨碍继续工作的性能C.短路时的最高允许温升而造成损坏妨碍继续工作的性能D.短路时的最高允许温度而造成损坏妨碍继续工作的性能回答错误!正确答案：D为保证大型枢纽变电所所用电的供电可靠性，应装设的工作变压器和备用变压器台数分别为（）A.一台，一台B.两台，一台C.三台，两台D.两台，两台回答错误!正确答案：B架空输电线路采用分裂导线的目的是（）A.改善输电线路的电晕条件B.减小线路电阻C.减小线路电抗D.增大线路电纳回答错误!正确答案：C投切空载线路时会引起（）A.大气过电压B.外部过电压C.谐振过电压D.操作过电压回答错误!正确答案：D减小发电机组的原动机出力将使系统静态稳定性（）A.以上都不对B.提高C.不变D.降低回答错误!正确答案：B变压器并联运行时不必考虑（）A.联接组标号相同B.额定容量相同C.短路电压相等D.变比相等回答错误!正确答案：B限时电流速断保护的灵敏系数要求（）A.大于2B.大于0.85C.大于1.3~1.5D.大于1.2回答错误!正确答案：C下列选项中属于内部过电压的是（）A.感应雷过电压B.大气过电压C.反击雷过电压D.谐振过电压回答错误!正确答案：D变压器冷却系统有（）A.油自然循环强迫空气冷却系统和强迫油循环水冷却系统两种B.油自然循环冷却系统和强迫油循环冷却系统两种C.油自然循环冷却系统和强迫油循环水冷却系统两种D.油自然循环空气自然冷却系统和强迫油循环水冷却系统两种回答错误!正确答案：B下列选项中不会使电介质发生不可逆老化过程的是（）A.热过程B.机械损伤C.化学过程D.极化过程回答错误!正确答案：D110kv及以上电力系统中，架空输电线路全线架设避雷线的目的是（）A.减少线路雷击事故，提高供电可靠性B.减少雷击事故，提高输电线路的耐压水平C.减少雷击事故，降低输电线路对地电压D.减少雷击事故，提高电能质量回答错误!正确答案：A变压器的正序、负序和零序等值电路之间的关系是（）A.各不相同B.正序、零序相同C.正、负序相同D.相同回答错误!正确答案：C环形网络中自然功率的分布规律是（）A.与支路电纳成反比B.与支路电阻成反比C.与支路阻抗成反比D.与支路电导成反比回答错误!正确答案：C变压器瓦斯保护的主要元件是（）A.气体继电器B.电流继电器C.阻抗继电器D.电压继电器回答错误!正确答案：A低压厂用母线段的设置，应根据锅炉容量与其连接负荷类别的不同来确定。
电力工程基础模拟试卷附答案
《电力工程基础》模拟卷一．填空题（本大题共20小题，每题1分，共20分）1．发电成本低、污染小，但受自然条件影响较大的是____水力____发电厂。
2．全所停电将导致系统解列，甚至出现全系统崩溃的灾难局面的是枢纽变电所。
3．没有灭弧装置，用来在切断电路时建立明显可见的空气绝缘间隙的设备是隔离开关。
4．内桥桥式接线适用于线路较长，变压器不需要经常切换的场合。
5．为使任何一条进、出线断路器检修时该线路不停电，可采用带旁路母线的接线方式。
6．在超高压、大容量的配电装置中，由于对供电可靠性要求很高，宜采用一台半断路器接线。
7．凝汽式火电厂的厂用电率一般为 5%-8% 。
8．在事故情况下失去工作电源时，保证给厂用电供电的电源为事故保安电源。
9．为了保证厂用电系统的供电可靠性和经济性，高压厂用母线均应采用按炉分段的接线原则。
10．配电装置按电气设备装设地点不同，可分为屋内配电装置和屋外配电装置。
11．配电装置间为保证人身和设备的安全所必须的最小电气距离称为安全净距。
12．行波从电容旁经过，其最大陡度只与传输线路的前一段波阻抗有关，而与后段无关。
13．变压器绕组之间、绕组对地的绝缘称为主绝缘。
14．变压器绕组的波振荡过程中，最大电位梯度都将出现在变压器首端，纵向绝缘应加强。
15．避雷针主要用于对直击雷的保护。
16．使产生冲击接地电阻大于工频接地电阻的为电感效应。
17．冲击闪络转变为稳定工频电弧的概率称为建弧率。
18．三绕组变压器的防雷一般采用在低压侧任一相绕组出线端加装一台阀式避雷器。
19．当主保护拒动时，就近实现后备作用的保护为近后备保护。
20．电流保护的返回系数应该小于 1。
二．判断改错题（本大题共10小题，每题2分，共20分）判断下列命题正误，正确的打“√”；错误的打“×”，并改正。
1．电力网的作用是输送电能，所以只包括各种电压等级的输配电线路。
×2．电压等级的选择与输送功率和输送距离有关，当输送功率和输送距离大时，应选择高电压等级。
电力系统工程基础模拟试卷及答案(可编辑)
电力系统工程基础模拟试卷及答案《电力系统工程基础》模拟试卷1一、填空题(本大题共10空,每空1.5分,共15分)1、应用计算曲线确定任意时刻短路电流周期分量有效值的方法称为__________。
2、无功补偿设备:如_________,_________,_________。
3、我国电力网目前所采用的中性点接地方式主要有4种: , ,和经小电阻接地等。
4、对一次设备进行控制、保护、测量、监察、信号、操作、同期等的回路属于回路。
5、采用母线可以实现不停电检修出线断路器。
6、我国技术标准规定, 电力系统额定频率为 Hz。
二、单项选择题(本大题共5小题,每小题2分,共10分)7、三相系统的一相零序等值网络中,中性点接地阻抗值须乘以( )A.一倍B.二倍C.三倍D. 四倍8、( )将一次回路的高电压变为的二次?的低电压。
A. 电流互感器(TA)B.感应电动机C. SF6断路器D.电压互感器(TV)9、变压器的电纳BT是由( )计算得到的A.短路损耗△PskB.短路电压百分值Uk(%)C.空载损耗△P0D.空载电流百分值I0%10、采用正序等效定则进行电力系统不对称故障计算时,若发生的故障是两相短路接地,则附加电抗应为 A. X0∑ B. X2∑//X0∑;C. X2∑ +X0∑;D. X2∑;11、根据对称分量法,a、b、c三相负序电流分量相位是 A. a 相超前b相120B. c相滞后b相120C.b相超前a相120D.相位相同三、判断题,对的打√,错的打×(本大题共10小题,每小题1.5分,共15分)12、频率的“一次调整”由发电机组上装设的调速器承担。
()13、输电线路等值电路中两端对地电纳的无功功率损耗呈电感性()14、正常工作时不带电而在绝缘损坏时可能带电的金属部分接地,称为保护接地。
()15、无限大功率电源供电的系统发生三相短路时,短路电流中不含非周期分量,所以冲击系数取1。
()16、中性点不接地系统发生单相接地故障时,其它两相对地电压保持不变。
电力基础工程施工试题
电力基础工程施工试题1、电力基础工程中常采用的混凝土配合比为（）。
A、1:2:4B、1:3:6C、1:5:10D、1:7:142、在电力基础工程中，地下回路的敷设方式为（）。
A、直埋B、管沟敷设C、地面架设D、以上均是3、电力基础工程中，接地体的埋设深度一般为（）。
A、0.5mB、1mC、1.5mD、2m4、电力基础工程中，放线工作的准确度要求为（）。
A、±2mmB、±5mmC、±10mmD、±20mm5、在电力基础工程中，地下电缆直埋敷设时，外护层厚度一般为（）。
A、10mmB、20mmC、30mmD、40mm二、填空题1、电力基础工程施工的目的是为了提供______。
2、电力柜的基础应该具有良好的______性能。
3、电力设备的固定方式有______和______两种。
4、接地系统的主要作用是保护人身和设备的______安全。
5、在电力基础工程中，线缆交付使用前应进行______绝缘测试。
三、简答题1、电力基础工程中，为什么需要进行地基处理？2、电力基础工程中，接地体的作用是什么？3、电力基础工程中，为什么要进行钢筋绑扎和混凝土浇筑？4、电力基础工程中，线缆的安装应当注意哪些问题？5、电力基础工程中，如何进行接地电阻测试？四、解答题1、电力基础工程的施工过程中，如何保证施工安全？2、电力基础工程中，施工现场应当具备哪些条件？3、电力基础工程中，如何进行质量控制和检验？4、电力基础工程中，如何进行工程进度管理和计划？5、电力基础工程中，如何处理施工中遇到的突发问题和风险？以上是电力基础工程施工试题，希望能够帮助大家更好地了解电力基础工程的相关知识和要求，为电力基础工程的施工提供参考和指导。
祝大家工作顺利！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电力工程基础》模拟试题（五）
一、简答题（共17分）
1．中小型变电所常用的主接线形式有哪些？（任写5种）（5分）
2．什么是高压开关柜的“五防”功能？（5分）
3．标出下图中发电机和变压器的额定电压。
（7分）
G：kV
T1：/ kV
T2：/ kV
T3：/ kV
二、改错题（将错误的地方标出来，并加以改正，每题2分，共18分）
1．三相导线等边三角形排列，相间距离为4m，则线路的几何均距等于5.04m。
2．“倒闸操作”的具体要求是：合闸时，先合负荷开关，后合断路器；拉闸时，先拉断路器，后拉负荷开关。
3．瞬时（无时限）电流速断保护的灵敏度可以用最小保护范围来衡量，也可以按本线路末端的最小两相短路电流来校验。
4．在电力系统中，由于架空线路的故障大多数是暂时性的，为了提高供电的可靠性，常在线路上装设备用电源自动投入装置。
5．当电气设备发生接地故障时，人在接地故障点附近行走时，两脚之间的电位差，称为接触电压。
6．对小电流接地系统的单相接地故障，利用绝缘监视装置不仅可以判断出故障相别，同时还可以判断出故障线路。
7．某电焊机的额定容量为14.5kV A ，68.0cos =ϕ,额定暂载率为%65=N ε，则其设备容量为11.69 kW 。
8．某110kV 架空线路采用LGJ 型钢芯铝绞线，输送功率为15MW ，功率因数为0.85，
2/15.1mm A j ec =，则按经济电流密度选择其导线截面为80.5 mm 2。
9．在高压一次开关设备断路器、隔离开关和负荷开关中，负荷开关的灭弧装置最完备。
三、单项选择题（将各题正确答案的序号填入表格中。
每小题2分，共20分）
1．在灯光监视的断路器控制和信号回路中，绿灯闪光表示断路器（ ）。
A 、自动合闸 B 、自动跳闸 C 、跳闸 D 、合闸
2．吊车电动机的设备容量是指将额定功率换算到暂载率为（）时的有功功率。
A、15%
B、25%
C、50%
D、100%
3．中性点不接地系统，当一相故障接地时，规定可以继续运行（）小时。
A、2h
B、1h
C、0.5h
D、4h
4. 选择电流互感器的特殊条件是（）。
A、短路动稳定校验
B、短路热稳定校验
C、选择性校验
D、准确度校验
5．下列哪个不属于隔离开关的用途？（）。
A、切断负荷电流
B、隔离电压
C、拉合小电流回路
D、倒闸操作6．对于B相不装设电流互感器的两相电流差接线，以下哪种情况下的接线系数K？（）
1
w
A、三相短路
B、ac两相短路
C、ab两相短路④正常运行
7. 下述哪个系统不是小电流接地系统？（）
A、10kV电网
B、35kV电网
C、380/220V电网
D、6kV电网
8．选择下列电气设备时，需要校验断流能力的是（）。
A、断路器
B、隔离开关
C、负荷开关
D、电流互感器
9．对线路的定时限过电流保护，作近后备时，应按（）来校验灵敏度。
A、本线路末端的最大三相短路电流B、本线路末端的最小两相短路电流C、相邻线路末端的最小两相短路电流D、本线路首端的最小两相短路电流10．下面哪个不属于TN-S系统的特征？（）
A、电源中性点直接接地
B、中性线（N线）与保护线（PE线）分开
C、属于三相四线制系统
D、电气设备的外露导电部分与PE线相连
四、计算题（共45分）
1．试选择一条供电给两台低损耗变压器的10 kV线路的LJ型铝绞线截面，全线截面一致，允许电压损失为5%，线路长度及变压器低压侧负荷如图所示，变压器的技术数据如下：（20分）
T1：S9—1000/10：7.10=∆P kW ，3.10=∆k P kW ，7.0%0=I ，5.4%=k U T2：S9—800/10：4.10=∆P kW ，5.7=∆k P kW ，8.0%0=I ，5.4%=k U
2．某供电系统如下图所示，已知电力系统出口断路器的断流容量为500MV A ，工厂变电所10kV 母线上1k 点和变压器低压母线上2k 短路时的三相短路电流k I 、冲击电流sh i 、冲击电流有效值sh I 及三相短流容量k S 。
（15分）
%=4.5k U 380V 1000kVA
3．试计算上题中工厂变电所变压器的定时限过电流保护（取2.1=rel K ,5.1=st K ,
85.0=re K ）和电流速断保护（取3.1=rel K ）的动作电流，并作灵敏度校验。
已知
保护采用不完全星形接线，电流互感器变比为75/5。
（10分）。
