变电站介绍词
变电站工程简介
1、封闭式组合电器
• 把电气设备封装 在金属外壳内， 并充装相应的绝 缘介质（一般为 SF6气体）以提 高电气设备对外 壳的绝缘强度， 这种设备叫做金 属封闭式组合电 器，简称GIS。
（1）GIS的主要特点
• 节省占地和空间，运 行安全可靠，电气性 能良好，检修周期长， 维护方便，无噪声、 静电感应和无线电干 扰，安全环保。但对 SF6的纯度和水分含 量要求严格，金属耗 量大，造价高。主要 用于110kV及以上高 压电气。
施工方案，一方面要看出其中的问题，另一 方可能从中受益，得到你以前不知道的东 西。 4、多去施工现场看看，只要用心会发现一些 违章现象。 5、接地施工是最容易出问题工序。 6、熟悉标控设备指用于监测、控制、保护的二次设备， 现在基本上都通过微机完成，监测的是运行参数， 控制的是各种操作，保护的是设备及设施，如主 变保护、母线保护、线路保护等。主控设备安装 在继保室，通过通信网络实现遥控、遥测、遥信。 站内网络一般为以太网，站外通信一般
为光纤通信，智能化变电站站内也为光纤通 信。 直流装置主要有整流、充电、馈电及蓄 电池组成，实现直流电源供给，并配置逆 变设备作为应急电源。 蓄电池安装后要进行充放电试验，施工 单位提供充放电记录；蓄电池室的电气设 备需用防爆型的。所有二次设备的调试应 有记录，调试单位提供调试报告。
变电站工程简介
电气监理人员培训资料
一、变电站的作用
• 变电站的主要作用是把不同电压等 级的电网连接起来，并通过输电线 路完成电能的输送、分配任务。一 般来讲，发电厂发出的电能经过升 压变电站升压后送到电网，电网把 电能送到目的地后，通过降压站降 压后分配到用户。
二、变电站的基本布置
• 现在变电站基本上都采用典型设计 方案，其特点是结构紧凑、布局合 理、节省用地。一个220kV变电站 一般有一下主要建构筑物组成： • 1、220kV配电装置室（也有部分 站将220kV配电装置布置于室外）， 将220kV配电设备安装于其内；
变电站业务知识讲解
变电站业务知识讲解一、变电站的定义及作用变电站是电力系统中的一个重要环节，主要用于改变输电线路的电压级别，实现高压输电线路与低压配电线路之间的衔接。
变电站的作用可以总结如下：1. 改变电压：将高压输电线路的电压经过变压器进行降压或升压，以满足不同电压等级的电力需求。
例如，变电站可以将220kV的电压降压为110kV、35kV、10kV等等。
2. 输电：将变压器降压后的电力通过输电线路传输到各个终端用户，实现电力的远距离传输。
3. 配电：将输电线路中的电力进一步降压，供应给城市、乡村等各个终端用户。
变电站可以根据需求将电力供应给不同的用户，满足其用电需求。
4. 保护：变电站通过安装各种保护设备，对电力系统进行保护，防止过电流、过电压等电力故障对系统的损害。
二、变电站的组成及功能1. 变电站主要由变压器、刀闸、断路器、继电保护设备、电容器、电抗器等组成，下面分别介绍其功能：- 变压器：用于改变电压级别，实现电能传输和分配。
- 刀闸：用于切换电路连接或断开电路，以便进行维护、修理或新增设备。
- 断路器：用于保护电力系统，当发生短路、过载等故障时，断路器能够快速切断电路，避免故障扩大。
- 继电保护设备：监测电力系统的运行情况，一旦发生故障，及时切断电路，以保护电力系统的安全运行。
- 电容器：用于补偿无功功率，提高电力系统的功率因数。
- 电抗器：用于补偿电力系统中的电感，提高电力系统的功率因数。
2. 变电站的工作流程变电站的工作流程一般分为以下几个步骤：- 收集电力：变电站从电力系统中收集电力，主要通过输电线路实现。
- 输电变压：变电站将高压输电线路的电压变压为低压，以供应给不同终端用户。
- 配电：将电力通过配电线路输送到各个终端用户，满足其用电需求。
- 保护：变电站安装各种保护设备，对电力系统进行监测和保护，一旦发生故障，及时切断电路，保证电力系统的安全运行。
三、常见问题及解决方法1. 电力故障：变电站在运行过程中可能会遇到电力故障，例如短路、过载等。
变电站详细资料大全
变电站详细资料大全变电站是指电力系统中对电压和电流进行变换，接受电能及分配电能的场所。
在发电厂内的变电站是升压变电站，其作用是将发电机发出的电能升压后馈送到高压电网中。
基本介绍•中文名：变电站•外文名：transformer station•作用：分配电能等•设备：变压器等•套用：发电厂输电等•学科：电力学分类,设备,布设要求,巡检,技术档案,发展,分类(1)一类变电站。
是指交流特高压站，核电、大型能源基地（300万kw及以上）外送及跨大区（华北、华中、华东、东北、西北）联络750/500/330kV变电站。
(2)二类变电站。
是指除一类变电站以外的其他，750/500/330kV变电站，电厂外送变电站（100万kW及以上、300万kW以下）及跨省联络220kV变电站，主变压器或母线停运、开关拒动造成四级及以上电网事件的变电站。
(3)三类变电站。
是指除二类以外的220kV变电站，电厂外送变电站（30万kW及以上、100万kW以下），主变压器或母线停运、开关拒动造成五级电网事件的变电站，为一级及以上重要用户直接供电的变电站。
(4)四类变电站。
是指除一、二、三类以外的35kV及以上变电站。
注：工区所有220kV变电站为三类变电站，110kV及以下所有变电站为四类变电站。
设备变电站内的电气设备分为一次设备和二次设备。
下面对变电站内的主要设备进行简单的介绍。
1、一次设备一次设备指直接生产、输送、分配和使用电能的设备，主要包括变压器、高压断路器、隔离开关、母线、避雷器、电容器、电抗器等。
2、二次设备变电站的二次设备是指对一次设备和系统的运行工况进行测量、监视、控制和保护的设备，它主要由包括继电保护装置、自动装置、测控装置（电流互感器、电压互感器）、计量装置、自动化系统以及为二次设备提供电源的直流设备。
布设要求变电站的结构设计与设备布置一般具有如下要求：①建筑物底层的附属10 kV变电站不需分室，变压器及高低压开关柜可同层同室布置，仅需保持特定间距，具有专有建筑物的35 kV独立变电站应按照功能分层分室布置；②变电站的室内布置应紧凑合理，便于运行人员的操作、检修、试验与巡视，开关柜安装位置应满足最小通道宽度要求，并适当考虑发展及扩建要求；③分室布置变电站应合理布置站内各功能室的位置，高压配电室与高压电容器室相邻，低压配电室与变压器室相邻，低压配电室应便于出线，控制室位置应便于运行人员的工作与管理；④高低压配电室的设施应符合安全与防火要求，站内不允许采用可燃材料装修；⑤高低压配电室、电容器室及变压器室的门应向外开，相邻两配电室的门应双向开启；⑥高低压配电室、电容器室、变压器室及主控室应设定防范雨、雪、蛇、鼠等从门、窗及缆沟入室的设施。

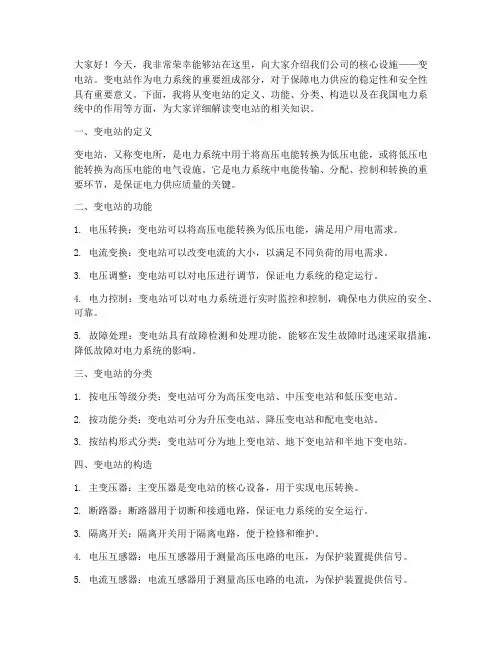

变电站介绍演讲稿范文
大家好！今天，我非常荣幸能够站在这里，向大家介绍我们公司的核心设施——变电站。
变电站作为电力系统的重要组成部分，对于保障电力供应的稳定性和安全性具有重要意义。
下面，我将从变电站的定义、功能、分类、构造以及在我国电力系统中的作用等方面，为大家详细解读变电站的相关知识。
一、变电站的定义变电站，又称变电所，是电力系统中用于将高压电能转换为低压电能，或将低压电能转换为高压电能的电气设施。
它是电力系统中电能传输、分配、控制和转换的重要环节，是保证电力供应质量的关键。
二、变电站的功能1. 电压转换：变电站可以将高压电能转换为低压电能，满足用户用电需求。
2. 电流变换：变电站可以改变电流的大小，以满足不同负荷的用电需求。
3. 电压调整：变电站可以对电压进行调节，保证电力系统的稳定运行。
4. 电力控制：变电站可以对电力系统进行实时监控和控制，确保电力供应的安全、可靠。
5. 故障处理：变电站具有故障检测和处理功能，能够在发生故障时迅速采取措施，降低故障对电力系统的影响。
三、变电站的分类1. 按电压等级分类：变电站可分为高压变电站、中压变电站和低压变电站。
2. 按功能分类：变电站可分为升压变电站、降压变电站和配电变电站。
3. 按结构形式分类：变电站可分为地上变电站、地下变电站和半地下变电站。
四、变电站的构造1. 主变压器：主变压器是变电站的核心设备，用于实现电压转换。
2. 断路器：断路器用于切断和接通电路，保证电力系统的安全运行。
3. 隔离开关：隔离开关用于隔离电路，便于检修和维护。
4. 电压互感器：电压互感器用于测量高压电路的电压，为保护装置提供信号。
5. 电流互感器：电流互感器用于测量高压电路的电流，为保护装置提供信号。
6. 保护和控制装置：保护和控制装置用于监测电力系统运行状态，及时采取措施，确保电力系统的安全稳定运行。
五、变电站在我国电力系统中的作用1. 提高电力系统运行效率：变电站可以将高压电能转换为低压电能，满足用户用电需求，提高电力系统运行效率。
变电站介绍
前言电力系统作为一个作业分散，远程岗位众多的行业，作业点数量众多、地点分散，现场环境复杂的问题，这已成为日常维护工作的主要障碍，因而在远程无人职守作业点内部推行远程视频监控系统，将能极大的解决上述问题。
正是基于该行业这种特殊要求实现对远程采油点的图像远程监控需求，整合我公司的远程视频嵌入式设备DS--8000系列视频服务器产品,提出这一基于光纤网络的远程视频监控方案。
近年来，随着电力系统管理体制的深化改革，变电站的自动化技术也不断进步。
目前很多变电站已逐步实现无人值班或职守。
对于变电站，除了常规的自动化系统之外，远程视频监控系统已逐步成为为无人值班变电站新增的而且是一个十分必要的自动化项目，是其他自动化手段不可替代的。
.海康信息技术股份公司是信息产业部电子第五十二研究所下属公司，专注于网络互联产品、数字化监控产品的研制和系统开发集成与管理，致力于金融电子化与国家信息化建设。
海康公司在原有的康银视频采集卡的基础上根据当今市场上关于视频采集设备的要求，开发研制了海康威视DS-8000系列数字音视频服务器，这种嵌入式的视频监控产品是为构建多媒体数字监控系统而设计开发的，系统集成度高，前端不依赖于PC或任何操作系统。
操作员和各部门领导可利用电力系统内现有的无线网络资源和办公计算机，在监控中心实现对全部监控现场的监控，大大减轻日常人员巡视的工作量，便于及时发现危险隐患，保障安全生产，设备的正常管理,为电力、石油、地质等诸多远程无人职守岗位提供了完备、可靠的远程监控方案。
一、实现变电站远程监控必要性和迫切性常规意义上的远程监控系统，是调度自动化的主要内容；它们是实现变电站无人值班或职守的必要条件。
但仅仅依靠调度自动化的现有技术手段，实现变电站的无人值班或职守是不完善的，这是因为变电站是重点电力生产场所，安全要求非常高，为了保证安全，应对环境状况、设备运行、文明生产等各类情况加以监视。
特别是要防范火灾、爆炸、泄露、失窃以及恶意破坏等，对安全生产构成极大威胁的情况加以监视。
变电所简介总结范文
一、概述变电所，作为电力系统的重要组成部分，承担着将高压电能转换为低压电能，以供应各类用户的重要职责。
在我国电力事业中，变电所的建设与运行直接关系到国家能源安全和民生福祉。
以下是关于变电所的简介总结。
二、变电所的定义与作用变电所，又称变电站，是指将高压电能通过变压器降压后，再供给用户使用的电力设施。
其主要作用如下：1. 降压：将高压电能转换为低压电能，满足用户用电需求。
2. 调节：通过调整变压器输出电压，使电力系统稳定运行。
3. 配电：将降压后的电能分配至各个用户，确保电力供应。
4. 保护：对电力系统进行实时监控，及时发现并处理故障，保障电力系统安全稳定运行。
三、变电所的分类根据电压等级，变电所可分为以下几类：1. 高压变电所：电压等级在220kV及以下。
2. 降压变电所：电压等级在110kV及以下。
3. 配电变电所：电压等级在10kV及以下。
四、变电所的主要设备1. 变压器：将高压电能转换为低压电能的核心设备。
2. 断路器：在电力系统中，起到切断或接通电路的作用。
3. 隔离开关：用于隔离电路，保证操作安全。
4. 电流互感器、电压互感器：用于测量电流、电压，为保护、监控提供数据。
5. 保护装置：如继电保护、自动装置等，用于监测电力系统运行状态，及时发现并处理故障。
五、变电所的管理与维护1. 严格执行国家相关法律法规，确保电力系统安全稳定运行。
2. 定期对变电所设备进行检查、维护，确保设备正常运行。
3. 加强员工培训，提高员工安全意识、业务水平。
4. 建立健全应急预案，提高应对突发事件的能力。
六、总结变电所在电力系统中扮演着举足轻重的角色，其建设与运行直接关系到国家能源安全和民生福祉。
通过不断优化变电所的设备、技术和管理，提高电力系统的安全稳定运行水平，为我国经济社会发展提供有力保障。
智能变电站介绍范文
智能变电站介绍范文
智能变电站是指基于最新的智能技术，应用于配电站、变电站、变压
器站等，采用新型配电和调度设备，提供安全、高效、稳定的电力供应的
一种变电站。
它是由变电站设备、动力运行控制系统、安全自动装置和电
能质量监控系统组成的全自动智能变电站。
智能变电站主要分为三大类，分别是自动控制变电站、清晰控制变电站、智能控制变电站。
自动控制变电站是采用机械、电子设备、真空技术
及其他类似技术等组成自动控制系统，实现变电站的自动控制，当变电站
内发生故障后，可以自动进行故障处理的变电站。
清晰控制变电站是将变
电站的电气参数和控制电路信号按一定的信号规格通过数字技术进行采集
和处理，自动采集变电站的电气参数，实现变电站的自动控制，以及实时
监控变电站运行情况的变电站。
智能控制变电站是指将变电站的电气参数、控制电路信号和智能设备信号进行采集和处理，利用计算机及其他智能技术，实现变电站自动运行控制，从而实现智能化变电站管理。
变电站介绍词
白王变介绍词各位领导，大家好：首先，欢迎各位领导来我站检查指导工作，我叫XXX、是本值的（运行值班负责人、值班员、站长），我站现有运行人员5人，今天参加运行值班工作的还有XXX同志、XXX同志……。
下面由我将我站的基本情况向各位领导作以简要介绍：我站全称泾阳供电分公司白王变电站，是一座35kV地区电网终端综合自动化变电站，地处泾阳县兴隆镇南程村，始建于2006年7月，于2006年10月20日正式投入运行。
现肩负着白王、兴隆、口镇地区4.01万人的工农业生产及人民生活用电，供电面积149.4平方公里。
我站的高压设备采用户外半高型布置，35kV及10kV母线均采用单母不分段接线方式。
35kV进线电源一回，由110kV桥底变电站接入，为3576白桥线；10kV 出线三回，分别为152白王、157乳业、151口镇线路。
我站现有主变2台，均采用SZ9-M型低耗有载调压变压器，额定容量为6300kVA，主变高压侧选用ZW7型真空断路器。
主变低压侧及各10kv线路选用ZW8型真空断路器，35kV和10kV均选用GW4型户外隔离开关及氧化锌避雷器。
电容补偿装置选用BAMH型分档投切密集型并联电容器，额定容量为1800kvar。
我站的控制和保护选用国电南自的PS系列微机保护装置，集“遥信、遥测、遥控、遥调与保护”功能为一体，构成了分布式综合自动化监控系统，直流系统采用西安派恩公司的PSM-E10监控装置，全站的有功和无功计量均选用多功能电子式电能表。
09全年我站的供电量为 kwh.我站今天的运行方式是：3576白桥线运行、1号主变、2号主变、主变有载调压开关运行在档；152白王、157乳业、151口镇开关运行、156电容器运行在I档位置；当前的负荷大约是 kw.今日全站无检修工作。
我的介绍就到这里，如有不足之处，请各位领导多多批评指正，谢谢大家！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
白王变介绍词
各位领导，大家好：
首先，欢迎各位领导来我站检查指导工作，我叫XXX、是本值的（运行值班负责人、值班员、站长），我站现有运行人员5人，今天参加运行值班工作的还有XXX同志、XXX同志……。
下面由我将我站的基本情况向各位领导作以简要介绍：
我站全称泾阳供电分公司白王变电站，是一座35kV地区电网终端综合自动化变电站，地处泾阳县兴隆镇南程村，始建于2006年7月，于2006年10月20日正式投入运行。
现肩负着白王、兴隆、口镇地区4.01万人的工农业生产及人民生活用电，供电面积149.4平方公里。
我站的高压设备采用户外半高型布置，35kV及10kV母线均采用单母不分段接线方式。
35kV进线电源一回，由110kV桥底变电站接入，为3576白桥线；10kV 出线三回，分别为152白王、157乳业、151口镇线路。
我站现有主变2台，均采用SZ9-M型低耗有载调压变压器，额定容量为6300kVA，主变高压侧选用ZW7型真空断路器。
主变低压侧及各10kv线路选用ZW8型真空断路器，35kV和10kV均选用GW4型户外隔离开关及氧化锌避雷器。
电容补偿装置选用BAMH型分档投切密集型并联电容器，额定容量为1800kvar。
我站的控制和保护选用国电南自的PS系列微机保护装置，集“遥信、遥测、遥控、遥调与保护”功能为一体，构成了分布式综合自动化监控系统，直流系统采用西安派恩公司的PSM-E10监控装置，全站的有功和无功计量均选用多功能电子式电能表。
09全年我站的供电量为 kwh.
我站今天的运行方式是：3576白桥线运行、1号主变、2号主变、主变有载调压开关运行在档；152白王、157乳业、151口镇开关运行、156电容器运行在I档位置；当前的负荷大约是 kw.
今日全站无检修工作。
我的介绍就到这里，如有不足之处，请各位领导多多批评指正，谢谢大家！。
