CAD坐标插件ZBBZ使用
当图纸内有正确原始坐标，使用命令zbbz，无需进行其他操作，点击确定即可。 以后每次启动CAD,都可使用命令zbbz,实现XY同时标注，
使用方法二：当前图纸无坐标
打开CAD,输入命令ap,将会弹出一个对话框,点击"启动组(Startup Suite)" 下面的公文包图标(或"内容"(Contents...)),弹出启动组一对话框,点"添加 (Add...)"找到你刚才文件所保存的位置(C:\Program Files\AutoCAD 200*\Support下),选择zbbz.vlx文件,点"加载(Add)","关闭(close)"两个对话 框;
已知A点、B点坐标。选择“自定义坐标系”，已知两点拾取。
已知A点、B点坐标。选择“自定义坐标系”，已知两点拾取。依次输入点坐标： 输入时先输入Y，再输入X，输入时无需输入小数点。
输入完成后，检查坐标是否正确，并调节小数点位置。
谢谢大家
cad坐标标注插件ZBBZ下载解压后，复 制到support内，启动CAD时加载该插 件，运行时使用zbbz即可进行坐标标 注。
使用方法一：当前图纸有坐标
打开CAD,输入命令ap,将ห้องสมุดไป่ตู้弹出一个对话 框,点击"启动组(Startup Suite)"下面的 公文包图标(或"内容"(Contents...)),弹 出启动组一对话框,点"添加(Add...)"找到 你刚才文件所保存的位置(C:\Program Files\AutoCAD 200*\Support下),选择 zbbz.vlx文件,点"加载(Add)","关闭 (close)"两个对话框;

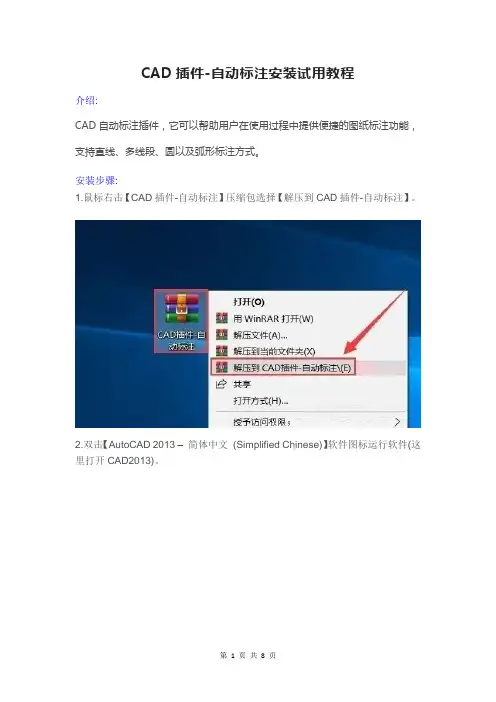

CAD插件-自动标注安装试用教程
CAD插件-自动标注安装试用教程
介绍:
CAD自动标注插件，它可以帮助用户在使用过程中提供便捷的图纸标注功能，支持直线、多线段、圆以及弧形标注方式。
安装步骤:
1.鼠标右击【CAD插件-自动标注】压缩包选择【解压到CAD插件-自动标注】。
2.双击【AutoCAD 2013 –简体中文(Simplified Chinese)】软件图标运行软件(这里打开CAD2013)。
3.点击【管理】，然后点击【加载应用程序】。
（或者输入AP命令进入加载界面）
4.点击下拉按钮打开【CAD插件-自动标注】压缩包解压后的【CAD插件-自动标注】文件的位置，然后双击打开【CAD插件-自动标注】文件夹。
5. 点击选中【yjbz.VLX】，然后点击【加载】。
6.点击【内容】。
7.点击【添加】。
8.双击打开【CAD插件-自动标注】压缩包解压后的【CAD插件-自动标注】文件夹。
9.点击选中【yjbz.VLX】，然后点击【打开】。
10.相继点击两个【关闭】。
11.点击【确定】。
12.在【命令行】中输入【yjbz】，然后按【回车键】(Enter键)。
13.输入【偏移距离】(根据需求输入)，然后按【回车键】(Enter键)。
14.点击选择【对象】，然后按【回车键】(Enter键)。
15.安装完成，在CAD软件中打开插件界面如下。
如何利用ZBBZ插件自定义坐标系？
如何利用ZBBZ插件自定义坐标系？某项目开工在即，在土方方案论证之后，马上要进行围护边坡开挖。
由于测量员还在老项目上，一时过不来，新分配来的几个大学生一下子犯了难：坐标在总图（图1），围护图（图2）比总图相比，旋转了一个角度，比例也不一致，围护边线上的又没坐标，CAD上标注了一下坐标，果然与总图坐标不一致。
咋办？如何放样？（图1：总图）（图2：围护图）经常在看本站文章的读者应该知道，本站以前介绍过一个AL对齐命令，可以把围护图覆盖到总图上，自然就能读出围护边坡线上个点的坐标。
但这个对齐命令也有一个缺点，围护图覆盖到总图上去后，大量点和线重叠，图层又多，个别图块又容易丢失，图纸打印出来看不清，手机上看又容易选点不准，怎么办？这里就用到一个zbbz工具自定义坐标系的一个巧妙方法。
1、首先在网上下载好ZBBZ插件，双击打开“此电脑”，选择“系统（C：）”目录下的的“Program Files”选项，再选择“Autodesk”目录下的“AutoCAD 2018”的文件夹，双击打开“Support”文件夹。
2、然后我们将下载好的插件拖入“Support”文件夹中，在弹出的对话框中点击“继续”。
3、插件添加完成后打开CAD软件，点击左上角的“管理”再点击“加载应用程序”，在弹出的对话框内的“文件名”后输入“zbbz.VLX”再点击“加载”，提示加载完成后点击“关闭”。
4、在下方命令行中输入“zbbz ”，点选自定义坐标系。
5、然后点选两点，输入坐标，距离如下：输入已知点P1(a1,b1)在自定义坐标系中的坐标：a,b输入已知点P1(c1,d1)在自定义坐标系中的坐标：c,d6、点确定，再点R更新。
小伙伴们去试试这个方法吧。
注意：这个功能，并不改变CAD本身坐标，而只是显示出你所定的坐标，这个可以应用在大地坐标和施工坐标标注。
（但图纸发送到手机上看，你测一下坐标，就会发现仍旧是旧的坐标。
）这个插件功能就是：1、省去图纸覆盖到旧图这一步骤，不用对齐命令。
cadzzb用法 -回复
cadzzb用法-回复Cadzzb是一款创新的工具应用程序，它可以用于团队合作、项目管理和任务分配。
在这篇文章中，我们将详细介绍Cadzzb的用法，并为您提供一步一步的指南，以帮助您最大限度地利用这个强大的工具。
一、什么是Cadzzb？Cadzzb是一款团队合作和项目管理工具，旨在协助团队高效进行工作。
它提供了一个直观的界面，使您可以轻松创建项目、添加成员、分配任务以及追踪进度。
Cadzzb还提供了丰富的功能，如动态进展板、任务列表、文件共享和实时协作等。
二、使用Cadzzb的第一步：创建项目要使用Cadzzb，您需要首先创建一个项目。
在Cadzzb的主界面上，您将找到一个“创建项目”的按钮。
点击它，然后填写项目的名称、描述和截止日期等信息。
一旦您完成了这些信息的填写，您就可以点击“创建”按钮来创建项目。
三、添加成员和分配任务创建项目后，接下来的步骤是添加成员和分配任务。
您可以通过电子邮件邀请其他成员加入项目。
在Cadzzb的“项目设置”中，您将找到一个“成员管理”的选项。
点击它，然后输入成员的电子邮件地址并选择他们的角色。
一旦您邀请了成员，他们将收到一封包含项目链接的电子邮件，并可以点击链接加入项目。
一旦成员加入项目，您可以将任务分配给他们。
在Cadzzb的主任务面板上，您可以创建新任务，并为其指定负责人和截止日期。
任务还可以添加标签、注释和附件以便更好地组织和描述。
要分配任务给特定成员，请将其添加为任务的负责人。
四、使用动态进展板追踪项目进度Cadzzb的动态进展板是一个非常有用的功能，可以让您实时追踪项目的进展。
它显示了项目中的所有任务，并根据任务的状态进行分类，例如“待办事项”、“进行中”和“已完成”。
您可以通过拖放任务来将其移到不同的列中，以更好地反映任务的状态。
除了状态的变化，您还可以在任务上添加注释和文件，以便成员之间的交流和反馈。
五、使用文件共享进行协作Cadzzb的文件共享功能使团队成员之间的协作更加便捷。
zbbz自定义坐标系的坐标使用步骤
自定义坐标系的坐标使用步骤一、概述在数学和物理学中，我们经常会使用坐标系来描述和分析空间中的位置和运动。
通常情况下，我们使用的是笛卡尔坐标系，即直角坐标系。
然而，在一些特殊的情况下，我们可能需要使用自定义的坐标系来更好地描述问题。
本文将介绍如何使用自定义坐标系来描述空间中的位置和运动。
二、选择合适的坐标轴在使用自定义坐标系之前，我们首先需要选择合适的坐标轴。
对于一个平面问题来说，我们可以选择任意两条不平行的直线作为坐标轴；对于一个空间问题来说，我们可以选择任意三条不共面的直线作为坐标轴。
选择合适的坐标轴可以使问题的描述更加简洁和清晰。
三、确定坐标轴的正方向确定了坐标轴之后，我们需要确定每条坐标轴的正方向。
通常情况下，我们会选择坐标轴的正方向与问题的特性相一致，这样可以使问题的描述更加直观和方便。
对于一个向东运动的物体，我们可以选择东方向为x轴的正方向；对于一个向上运动的物体，我们可以选择上方向为y轴的正方向；对于一个向北运动的物体，我们可以选择北方向为z 轴的正方向。
四、建立坐标系和确定原点确定了坐标轴的正方向之后，我们需要建立坐标系并确定原点。
建立坐标系的过程就是确定坐标轴的交点，而确定原点的过程就是确定物体的参照点。
通常情况下，我们会选择问题中最为重要或者最为方便的点作为原点，这样可以使问题的描述更加简单和直观。
五、描述位置和运动确定了坐标系和原点之后，我们就可以用坐标来描述空间中的位置和运动了。
通常情况下，我们会使用点的坐标来描述位置，使用矢量的坐标来描述运动。
在自定义坐标系中，我们使用的坐标和在笛卡尔坐标系中使用的坐标并无不同，只是它们所描述的空间有所不同而已。
六、总结在数学和物理学中，自定义坐标系是一个非常有用的工具，它可以帮助我们更好地描述和分析空间中的问题。
在使用自定义坐标系的时候，我们需要选择合适的坐标轴、确定坐标轴的正方向、建立坐标系和确定原点，并用坐标来描述空间中的位置和运动。
CAD坐标系的使用方法
CAD坐标系的使用方法一、CAD坐标系的定义二、坐标系统的类型1.绝对坐标：绝对坐标是指物体在CAD图纸中的世界坐标。
绝对坐标是相对于一个固定的原点来确定物体的位置。
在CAD绘图中，通过输入具体的X、Y（和Z），可以准确地指定物体的位置。
3.极坐标：极坐标是用角度和距离来确定物体的位置的。
极坐标通过给定一个起始点和方向来确定物体在CAD中的位置。
在二维平面中，角度通常以度数表示，距离通常以长度单位表示。
三、CAD坐标系的移动和旋转在CAD中，可以移动和旋转整个图纸的坐标系，以适应不同的设计需求。
以下是一些常用的方法：1.平移：平移是指将整个坐标系沿着X、Y和Z轴方向移动。
在CAD 软件中，通过给定平移的距离来实现。
例如，命令“MOVEXY10,20”将坐标系沿X轴正向移动10个单位，沿Y轴正向移动20个单位。
2.旋转：旋转是指将整个坐标系沿着一些轴旋转一个指定的角度。
在CAD软件中，可以指定旋转的角度和轴向。
例如，命令“ROTATE45Z”将坐标系绕Z轴旋转45度。
3.缩放：缩放是指改变图纸中物体的大小。
在CAD中，缩放可以通过指定一个缩放比例来实现。
例如，命令“SCALE0.5”将整个图纸缩小到原来的50%。
四、常用的CAD坐标命令1.LINE:该命令用于在CAD图纸中绘制直线。
可以通过输入两个端点的坐标来指定直线的位置。
例如，命令“LINE0,010,10”将在原点和（10,10）两个点之间绘制一条直线。
2.CIRCLE:该命令用于在CAD图纸中绘制圆。
可以通过输入圆心坐标和半径来指定圆的位置和大小。
例如，命令“CIRCLE5,53”将在坐标（5,5）处绘制一个半径为3的圆。
3.ARC:该命令用于在CAD图纸中绘制弧。
可以通过输入弧的起始点、终点和半径来指定弧的位置和大小。
例如，命令“ARC0,05,05”将以坐标原点为起点，半径为5的圆弧。
五、CAD坐标系的应用1.建筑设计中使用CAD坐标系来确定建筑物的位置和尺寸。
CAD中的坐标系使用方法
CAD中的坐标系使用方法在CAD软件中，坐标系是非常重要的工具，它能够帮助我们准确地定位和绘制图形。
本文将介绍CAD中坐标系的使用方法，帮助读者更好地掌握CAD软件。
1. 常用坐标系类型在CAD软件中，常用的坐标系类型有三种：世界坐标系（WCS）、用户坐标系（UCS）和对象坐标系（OCS）。
世界坐标系是CAD系统的全局坐标系，它是CAD系统的默认坐标系。
它的原点通常位于绘图空间的左下角，可以通过命令"WCS"来切换到世界坐标系。
用户坐标系是由用户自己定义的坐标系，它可以根据需要设置在任意位置和方向。
用户坐标系的原点可以在绘图空间内的任意位置，可以通过命令"UCS"来设置用户坐标系。
对象坐标系是相对于对象而言的坐标系，每个对象都有独立的坐标系。
对象坐标系可以通过命令"OCS"来设置和切换。
2. 切换坐标系在CAD软件中，我们可以通过不同的命令和方法来切换坐标系。
切换到世界坐标系：可以通过命令"WCS"或者点击工具栏上的世界坐标系图标来切换到世界坐标系。
设置用户坐标系：可以通过命令"UCS"或者点击工具栏上的用户坐标系图标来设置用户坐标系。
在设置用户坐标系时，可以选择三点法、原点法或者面法来确定坐标系的位置和方向。
切换对象坐标系：可以通过命令"OCS"或者点击工具栏上的对象坐标系图标来切换到对象坐标系。
3. 使用坐标系在CAD软件中，使用坐标系可以帮助我们更准确地绘制和编辑图形。
使用世界坐标系：当需要进行常规绘图操作时，可以使用世界坐标系。
在使用世界坐标系时，我们可以直接输入绝对坐标或者使用相对坐标。
使用用户坐标系：当需要在特定角度或者特定位置上进行绘图时，可以使用用户坐标系。
用户坐标系可以帮助我们更方便地定位和绘制图形。
使用对象坐标系：当需要对对象进行编辑和变换时，可以使用对象坐标系。
CAD中的坐标系的操作技巧
CAD中的坐标系的操作技巧在使用CAD软件时，了解和掌握坐标系的操作技巧是非常重要的。
坐标系是CAD中的基本概念，在绘图和编辑过程中起到了关键作用。
本文将介绍CAD中的坐标系操作技巧，帮助读者更高效地使用CAD软件。
1. 坐标系的概念在CAD软件中，坐标系用于确定和定位绘制对象的位置。
坐标系由原点和坐标轴组成，一般包括X轴、Y轴和Z轴。
X轴代表水平方向，Y轴代表垂直方向，Z轴代表高度或深度方向。
2. 设置坐标系在CAD软件中，可以通过命令或工具栏来设置坐标系。
例如，可以使用"UCS"命令设置用户坐标系，或者通过点击工具栏中的"坐标系"按钮来进行设置。
在设置坐标系时，需要选择一个基准点和一个方向向量。
基准点可以是任意点，而方向向量决定了坐标轴的方向。
3. 使用坐标系的优势使用坐标系可以大大提高CAD软件的使用效率。
首先，坐标系可以帮助用户精确地定位和绘图对象，保证绘图的准确性。
其次，坐标系可以提供更方便的编辑和变换功能。
通过改变坐标系的位置和方向，可以快速地调整绘图对象的位置、旋转角度和比例。
此外，坐标系还可以用于创建平面和三维视图，提供更直观的图形表达方式。
4. 坐标系的移动和旋转在CAD软件中，可以通过命令或工具栏来移动和旋转坐标系。
例如，可以使用"MOVE"命令选择移动坐标系的基准点，然后指定新的位置。
同样地，可以使用"ROTATE"命令选择旋转坐标系的基准点和角度，进行坐标系的旋转操作。
5. 设置和切换坐标系CAD软件通常允许用户设置和切换不同的坐标系。
这些坐标系可以是世界坐标系、用户坐标系或局部坐标系等。
通过切换不同的坐标系，用户可以快速地在不同的绘图环境中工作。
例如，在绘制建筑平面图时，可以设置一个建筑物的局部坐标系，以便更好地进行绘图和编辑。
6. 坐标系的缩放和比例CAD软件还提供了缩放和比例功能，可以调整坐标系的大小和比例。
cad坐标标注方法
cad坐标标注方法
嘿，朋友们！今天咱就来聊聊 CAD 坐标标注方法，这可真是个有
趣又实用的玩意儿呢！
你想想看，在 CAD 的世界里，就像我们在一个大大的地图上，坐
标就是那些让我们能精准定位的标记呀！要标注坐标，首先得找到那
个工具按钮，就像我们找到了打开宝藏的钥匙一样。
然后呢，你就可以开始愉快地标注啦！这就好比是给每个点都贴上
一个专属的标签，让它们都有了自己的身份。
比如说，你要标注一个点的坐标，那就像给这个点一个确切的地址，让别人能一下子找到它在哪里。
而且哦，标注的时候要仔细，可不能
马马虎虎的，不然就像给人指错了路一样。
在标注 X 轴和 Y 轴坐标的时候，是不是感觉就像给这个点在两条
线上都找到了位置呢？就好像给它安排了两个座位一样，一个在横向
的座位，一个在纵向的座位。
还有啊，标注的时候要注意单位哦，可别搞错了，不然就像把米当
成了厘米一样，那可就差得远啦！
CAD 坐标标注方法其实并不难，只要你多练习几次，就会变得熟
练起来。
就像骑自行车一样，刚开始可能会摇摇晃晃，但练着练着就
稳啦！
你看，学会了 CAD 坐标标注方法，我们就能在 CAD 的世界里自由驰骋啦！能准确地绘制出我们想要的图形，让它们按照我们的想法排列组合。
这多有意思呀！
当你成功标注出一个又一个坐标的时候，那种成就感是不是满满的呢？就好像你是这个 CAD 世界的主宰一样，可以随心所欲地创造和标注。
所以呀，朋友们，别害怕去尝试 CAD 坐标标注方法，大胆地去探索吧！它会给你带来意想不到的乐趣和收获呢！相信我，一旦你掌握了它，你就会发现它真的太好用啦！。
坐 标 标 注11
坐标标注一：坐标标注可分为两种，一种是用坐标插件标注方法、另一种是天正建筑软件直接标注。
二：坐标插件标注（zbbz）使用方法及步骤①第一步：首先要下载一个适合所有版本用的AutoCAD，下载完后并解压至桌面则（zbbz.VLX)。
把解压的这个文件复制到AutoCAD中的support这个文件夹里面。
②第二步：待上一部完成后，接着打开已有的AutoCAD。
在界面中打开工具栏，会显示出一排命令、选取加载应用程序即可。
打开后会跳出一个界面、在查找范围中找到support这个文件夹，在名称中选取（zbbz.VLX）这个文件，双击两下，或点击加载都行，加载完过后会提示加载成功。
③第三步：然后点击关闭回到工作区域，输入坐标标注插件快捷键（zbbz），弹出界面框。
假设没有弹出则需在命令栏输入命令选项（o）。
在界面框中只需更改标注比例与自定义坐标就行了，通常都是把标注比例改为1/1000=0.001④第四步：最后在自定义坐标中选取已知两点拾取，接着根据命令栏提示操作即可。
（注：在输入坐标的时候先输Y在输入X。
)例：原坐标X=3527017.709 Y=27993.313输入的坐标是Y=27993313 X=3527017709三：天正建筑软件使用方法及步骤1)先用AutoCAD把图纸给打开，把要标注坐标的图纸全选复制到天正建筑软件里面去。
（注：直接用天正建筑打开图纸，会把图纸给破坏导致坐标无法标注，所以现转换下才可以）2)接着进入天正建筑里，输入快捷键Ctrl+v命令粘贴在AutoCAD中复制的图纸。
3)在天正建筑界面中左面有一排工具栏，选择符号标注中的坐标标注即可。
在命令栏会看到设置（s）、用该命令设置坐标就行。
4)在设置完成过后根据提示输入就可以了，先输Y再输X、坐标中的小数点不输进去。
CAD技巧 使用坐标系和轴向工具
CAD技巧：使用坐标系和轴向工具在设计和建模的过程中，对于准确地定位和绘制对象，使用坐标系和轴向工具是非常重要的。
这些工具可以帮助我们精确测量和定位物体，并提高设计的准确性和效率。
在本文中，我们将学习如何在CAD 软件中使用坐标系和轴向工具。
首先，我们来了解一下坐标系。
在CAD软件中，坐标系是一个参考系统，用于确定物体在设计空间中的位置。
它由三个坐标轴组成：X 轴，Y轴和Z轴。
X轴表示水平方向，Y轴表示垂直方向，而Z轴则表示高度或深度方向。
通过使用这三个轴，我们可以指定物体在三维空间中的精确位置。
要在CAD软件中使用坐标系，我们首先需要让软件显示坐标系工具。
在大多数CAD软件中，可以通过在视图或布局选项中启用“坐标轴”或“网格”来显示坐标系。
启用后，我们将在工作区中看到一个三维坐标系，包括X轴、Y轴和Z轴。
接下来，我们将学习如何使用轴向工具。
轴向工具是CAD软件中的一种辅助绘制工具，可帮助我们在指定的方向上绘制对象。
常见的轴向工具包括直线、矩形、圆等。
使用轴向工具时，我们需要指定起点和终点或其他必要的参数来确定对象的位置和大小。
例如，在绘制一条直线时，我们可以指定起点和终点坐标，或者指定一个坐标和线段的长度和角度来确定直线的位置和方向。
另一个常用的轴向工具是绘制矩形。
在CAD软件中，我们可以通过指定矩形的一个角点和宽度、高度来绘制矩形。
通过使用坐标系和轴向工具，我们可以精确地绘制具有特定尺寸和位置的矩形。
对于圆形对象，我们可以使用轴向工具来绘制圆心、半径或直径，以确定圆的位置和大小。
通过指定圆心和半径，我们可以绘制一个精确的圆。
除了基本的轴向工具，CAD软件还提供了其他高级的轴向工具，如绘制弧线、角度测量和旋转等。
通过学习和掌握这些轴向工具，我们可以更加灵活和高效地进行设计和建模。
在使用坐标系和轴向工具时，我们需要注意以下几点。
首先，确保你了解并熟悉CAD软件的工具栏和选项，以便正确地使用坐标系和轴向工具。
