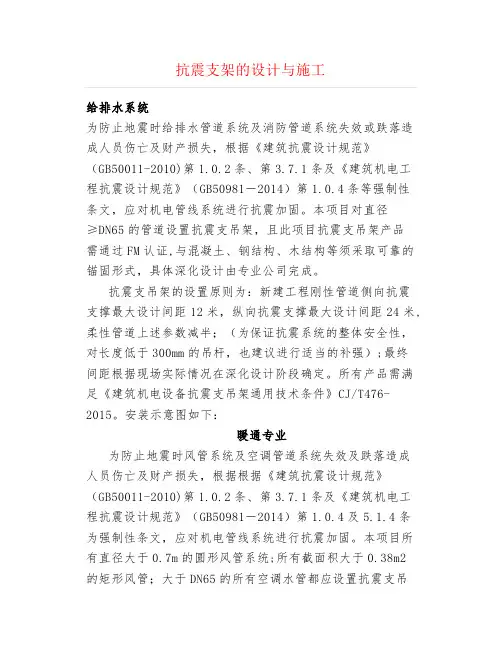

机电安装--抗震支架的设计与施工
抗震支架的设计与施工给排水系统为防止地震时给排水管道系统及消防管道系统失效或跌落造成人员伤亡及财产损失，根据《建筑抗震设计规范》（GB50011-2010)第1.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》（GB50981－2014）第1.0.4条等强制性条文，应对机电管线系统进行抗震加固。
本项目对直径≥DN65的管道设置抗震支吊架，且此项目抗震支吊架产品需通过FM认证,与混凝土、钢结构、木结构等须采取可靠的锚固形式，具体深化设计由专业公司完成。
抗震支吊架的设置原则为：新建工程刚性管道侧向抗震支撑最大设计间距12米，纵向抗震支撑最大设计间距24米,柔性管道上述参数减半；（为保证抗震系统的整体安全性，对长度低于300mm的吊杆，也建议进行适当的补强）;最终间距根据现场实际情况在深化设计阶段确定。
所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015。
安装示意图如下：暖通专业为防止地震时风管系统及空调管道系统失效及跌落造成人员伤亡及财产损失，根据根据《建筑抗震设计规范》（GB50011-2010)第1.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》（GB50981－2014）第1.0.4及5.1.4条为强制性条文，应对机电管线系统进行抗震加固。
本项目所有直径大于0.7m的圆形风管系统;所有截面积大于0.38m2的矩形风管；大于DN65的所有空调水管都应设置抗震支吊架,且此项目抗震支吊架产品需通过FM认证,与混凝土、钢结构、木结构等须采取可靠的锚固形式。
抗震支吊架的设置原则为：风管的侧向支撑最大间距9米，纵向支撑最大间距18米，（为保证抗震系统的整体安全性，对长度低于300mm的吊杆，也建议进行适当的补强），具体深化设计由专业公司完成，最终间距根据现场实际情况在深化设计阶段确定。
所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015。
安装示意图如下：电气专业为防止地震时电力系统失效、短路及起火造成人员伤亡及财产损失，根据《建筑抗震设计规范》（GB50011-2010)第1.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》（GB50981－2014）1.0.4及7.4.6条为强制性条文，应对机电管线系统进行抗震加固。
建筑机电工程抗震支架设计规范GB 50981-2014
1、总则1总则1.0.1为贯彻执行《中华人民共和国建筑法》和《中华人民共和国防震减灾法》，实行以“预防为主”的方针，使建筑给水排水、供暖、通风、空调、燃气、热力、电力、通讯、消防等机电工程经抗震设防后，减轻地震破坏，防止次生灾害，避免人员伤亡，减少经济损失，做到安全可靠、技术先进、经济合理、维护管理方便，制定本规范。
1.0.2本规范适用于抗震设防烈度为6度至9度的建筑机电工程抗震设计，不适用于抗震设防烈度大于9度或有特殊要求的建筑机电工程抗震设计。
1.0.3按本规范进行的建筑机电工程设施抗震设计应达到下列要求：1当遭受低于本地区抗震设防烈度的多遇地震影响时，机电工程设施一般不受损坏或不需修理可继续运行；2当遭受相当于本地区抗震设防烈度的地震影响时，机电工程设施可能损坏经一般修理或不需修理仍可继续运行；3当遭受高于本地区抗震设防烈度的罕遇地震影响时，机电工程设施不至于严重损坏，危及生命。
1.0.4抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。
1.0.5对位于抗震设防烈度为6度地区且除甲类建筑以外的建筑机电工程，可不进行地震作用计算。
注：本规范以下条文中，一般略去“抗震设防烈度”表叙字样，对“抗震设防烈度为6度、7度、8度、9度”简称为“6度、7度、8度、9度”。
1.0.6建筑机电工程抗震设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2、术语和符号2.1术语2.1.1抗震设防烈度seismic precautionary intensity按国家规定的权限批准作为一个地区抗震设防依据的地震烈度。
一般情况，取50年内超越概率10％的地震烈度。
2.1.2抗震设防标准seismic precautionary criterion衡量抗震设防要求高低的尺度，由抗震设防烈度或设计地震动参数及建筑抗震设防类别确定。
2.1.3地震作用earthquake action由地震动引起的结构动态作用，包括水平地震作用和竖向地震作用。

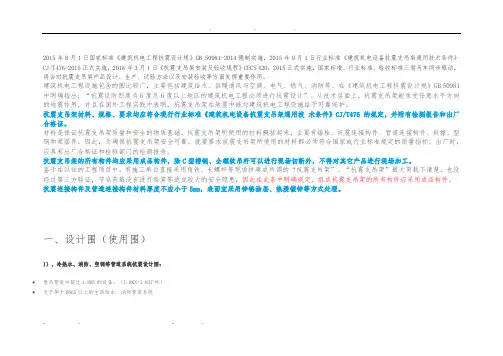

建筑机电工程抗震支吊架设计解析
2015年8月1日国家标准《建筑机电工程抗震设计规》GB 50981-2014强制实施，2015年9月1日行业标准《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015正式实施，2016年3月1日《抗震支吊架安装及验收规程》CECS 420：2015正式实施，国家标准、行业标准、验收标准三驾马车同步驱动，将会对抗震支吊架产品设计、生产、试验方法以及安装验收等方面发挥重要作用。
建筑机电工程设施包含的围比较广，主要包括建筑给水、供暖通风与空调、电气、燃气、消防等。
在《建筑机电工程抗震设计规》GB 50981中明确指出：“抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计”。
从技术层面上，抗震支吊架能承受任意水平方向的地震作用，并且在国外工程实践中表明，抗震支吊架在地震中能对建筑机电工程设施给予可靠保护。
抗震支吊架材料、规格、要求均应符合现行行业标准《建筑机电设备抗震支吊架通用技术条件》CJ/T476 的规定，并附有检测报告和出厂合格证。
材料是保证抗震支吊架质量和安全的物质基础。
抗震支吊架所使用的材料概括起来，主要有锚栓、抗震连接构件、管道连接构件、斜撑、型钢和紧固件。
因此，为确保抗震支吊架安全可靠，就要要求抗震支吊架所使用的材料都必须符合国家或行业标准规定的质量指标。
出厂时，应具有出厂合格证和检验部门的检测报告。
抗震支吊架的所有构件均应采用成品构件，除C型槽钢、全螺纹吊杆可以进行现场切断外，不得对其它产品进行现场加工。
鉴于在以往的工程项目中，有施工单位直接采用角铁、长螺杆等现场拼凑成所谓的“抗震支吊架”。
“抗震支吊架”最大荷载不清楚，也没经过第三方验证，节点荷载没有进行验算等造成较大的安全隐患，因此在此条中明确规定，组成抗震支吊架的所有构件应采用成品构件。
抗震连接构件及管道连接构件材料厚度不应小于5mm，表面宜采用锌铬涂层、热浸镀锌等方式处理。
一、设计围（使用围）1）、冷热水、消防、空调等管道系统抗震设计围：•悬吊管道中超过1.8KN的设备；（1.8KN=1.837吨）•大于等于DN65以上的生活给水、消防管道系统.. .. .. ..2）、空调、通风管路系统抗震设计围：•所有直径大于等于0.7m的风管系统；•所有矩形截面积大于等于0.38㎡的矩形风管3）、电力系统管道及电缆桥架系统抗震设计围：•径大于等于60mm的电气配管；•重力大于等于150N/m的电缆桥架、电缆梯架、电缆线盒、母线槽二、受力分析（布点要求）•抗震支撑受力围划分，水平直管的侧向支撑间距不超过12m，纵向支撑间距不超过24m。
《建筑机电工程抗震设计规范(GB-50981-2014)》部分条文解读
《建筑机电工程抗震设计规范(GB-50981-2014)》部分条文解读1 总则1.0.1 建筑给水排水、供暖、通风、空调、燃气、热力、电力、通讯、消防等机电工程需抗震设防注：该条文定义了建筑物中所有的机电专业管线均需进行抗震设计。
1.0.2 适用于抗震设防烈度6度至9度注：该条文定义了规范的使用范围。
1.0.3 按本规范进行的建筑机电工程设施抗震设计应达到下列要求：注：本条文对机电抗震设防的目标进行了定义。
1.0.4 抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。
——强条必须执行。
注：该条文哪些区域的建筑机电需要抗震设计。
1.0.5 对位于抗震设防烈度为6度地区除甲类建筑以外的建筑机电工程设施，可不进行地震作用计算。
注：根据国标规范《建筑抗震设防分类标准》（GB50223）了解建筑的抗震设防类别。
共四种甲类、乙类、丙类、丁类。
3 设计基本要求3.1.6 对重力不大于1.8KN的设备或吊杆计算长度不大于300mm的吊杆悬挂管道，可不进行抗震设防。
注：在条文说明P411 悬吊管道中重力大于1.8KN的设备；2 DN65以上的生活给水、消防管道系统；3 矩形截面面积大于等于0.38平米和圆形直径大于等于0.7m的风管系统；4 对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽。
这些内容对项目中抗震支架设计范围进行了明确。
3.1.7 抗震支架与钢筋混凝土结构应采用锚栓连接，与钢结构应采用焊接或螺栓连接。
注1：条文说明P41-43对连接方法进行了示意。
注2：对于混凝土连接方式采用锚栓连接大家没有异议，我们需要推行有抗震认证的锚栓。
注3：和钢结构连接采用焊接或螺栓连接，从连接安全上这些连接方式是最好的。
但在施工过程中会存在一些问题，钢结构主体结构构件在安装完成后设计师一般不允许进行焊接施工的。
采用螺栓连接的问题是钢结构钻孔使用磁力钻对安装面的要求很多情况下不能满足。
机电工程抗震支吊架设置的指导意见定稿版
机电工程抗震支吊架设置的指导意见精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】机电工程抗震支吊架设置的指导意见一、总则：1.1参考文献《建筑机电工程抗震设计规范》GB50981-2014《建筑抗震设计规范》GB50011-20101.2术语：1.2.1抗震支吊架：与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。
由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。
抗震支吊架示意图1-长螺杆；2-设备或管道等；3-螺杆紧固件；4-C形槽钢；5-快速抗震连接构件；6-抗震连接构件1.2.2侧向抗震支吊架：斜撑与管道横截面平行的抗震支吊架。
侧向抗震支吊架示意图1-斜撑；2-抗震连接构件；3-锚固件；4-螺杆紧固件；5-承重吊杆；6-管道1.2.3纵向抗震支吊架：斜撑与管道横截面垂直的抗震支吊架。
纵向抗震支吊架示意图1-斜撑；2-抗震连接构件；3-锚固件；4-螺杆紧固件；5-承重吊杆；6-管道1.2.4门型抗震支吊架：两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架。
门型侧向抗震支吊架示意图1-结构体；2-长螺母；3-长螺杆；4-方垫片；5-槽钢紧固件；6-膨胀螺栓；7-抗震连接构件；8-槽钢；9-快速抗震连接构件1.3 本指导意见中将“抗震设防烈度6度”简称为“6度”；1.4抗震设防烈度6度及6度以上的地区建筑机电工程必须进行抗震设计；1.5施工前应与顾问沟通并咨询当地质监站等职能部门，获得顾问或质监站对于施工方案的认可。
二、各机电专业抗震支吊架的设置范围：2.1暖通：2.1.1防排烟风管、事故通风风管及相关设备应采用抗震支吊架（《建筑机电工程抗震设计规范》GB50981-2014，5.1.4条）；此为强制性条文，必须严格执行。
2.1.2重力大于1.8kN的空调机组、风机等设备不宜采用吊装安装，当必须采用吊装时，应避免设在人员活动和疏散通道位置的上方，且应设置抗震支吊架（《建筑机电工程抗震设计规范》GB50981-2014，5.1.5条第四款）。
支吊架设计原则
支吊架设计原则机电管线支吊架设置时需首先考虑抗震支吊架，需要设置抗震支吊架的管线需先设置抗震支吊架，再在抗震支吊架的基础上设置普通支吊架；如不需设置抗震支吊架，可直接设置普通支吊架。
一、抗震支吊架设置原则1、总则1.1、抗震设防烈度为6度及6度以上地区的建筑机电管线必须设置抗震支吊架。
(GB50981-2014第1.0.4条强制执行)1.2、防排烟风道、事故通风风道及相关设备须设置抗震支吊架。
(GB50981-2014第5.1.4条强制执行)1.3、对重力大于1.8kN的设备或吊杆长度大于300mm的吊杆悬挂管道应设置抗震支吊架。
(GB50981-2014第3.1.6条)1.4、穿过隔震层的建筑机电管线应采用柔性连接，并在隔震层两侧设置抗震支吊架。
(GB50981-2014第3.1.8条)1.5、当管道中安装的附件自身质量大于25kg且与管道采用刚性连接或附件质量为9kg~25kg且与管道采用柔性连接时，应设置双向抗震支吊架：包括侧向抗震与纵向抗震。
比如风管消音器，消音器需设置双向抗震支吊架；比如阀门，阀门两端需设置双向支吊架。
(GB50981-2014第8.3.14条)1.6、抗震支吊架与钢筋混凝土结构采用锚栓连接，与钢结构采用焊接或螺栓连接。
(GB50981-2014第3.1.7条)1.7、每段水平直管应在两端设置侧向抗震支吊架。
(GB50981-2014第8.3.1条)1.8、弯通两端离转弯处0.6m范围内需设置侧向抗震支吊架，可以看成是包含纵向(管道轴向)抗震。
(GB50981-2014第8.3.6条)1.9、带弯头管道，弯头两端距转弯处0.6m范围内设置侧向支吊架，下一个双向支吊架距弯头另一端管中心(L1+L2)/2+0.6m。
(GB50981-2014第8.3.6条)1.10、水管及电线套管管道长度不大于侧向抗震支吊架最大间距的1/16(抗震斜撑与水平线成45°角)时以及风管、电缆桥架、电缆托盘和电缆槽盒长度不大于其宽度的两倍时，不设抗震支吊架。
抗震支吊架技术要求
抗震支吊架技术要求抗震支吊架应用范围为：所有抗震支吊架系统应按《建筑机电工程抗震设计规范》（GB50981-2014）及施工图纸要求设置抗震支吊架。
1、设计规范依据[1]. 《建筑抗震设计规范》（GB50011-2010）[2].《建筑机电工程抗震设计规范》（ GB50981-2014）[3].《建筑机电设备抗震支吊架通用技术条件》（CJ/T 476-2015）[4].《通风与空调工程质量验收规范》（GB50234－2002）[5].《自动喷水灭火系统施工及验收规范》（GB50261－96）[6].《建筑电气工程施工质量验收规范》（ GB50303-2002）[7].《建筑设备施工安装通用图集》给水工程91SB（2005）[8]. 《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）[9].《气体灭火系统施工及验收规范》(GB50263－97)[10].《混凝土用膨胀型、扩孔式建筑锚栓》（JG160-2004）[11]. 《建筑结构荷载规范》GB50009-2001[12]. 《钢结构设计规范》GB50017-2003[13]. 《钢结构工程施工及验收规范》GB50201-95[14]. 《混凝土结构加固设计规范》（GB50367-2013)[15]. 《抗震支吊架安装及验收规程》（CECS420:2015)注：如有最新国家和地方标准、规范等，应按最新标准、规范执行，如多个规范对同一问题的标准和要求不一致时，应按较高标准和要求内容执行。
2、抗震支吊架的材质要求1）抗震支吊架耐火性能检测，必须通过消防产品燃烧性能测试，并提供抗震支吊架耐火性能检测报告，实验方法依照GB/T9978.1-2008《建筑构件耐火实验方法第一部分：通用要求》耐火时间必须满足≥120min，且保证各构件完整性良好。
2）固定抗震支吊架所用的锚栓（螺杆，套筒，螺母，垫片）等全部零件表面采用电镀锌防腐工艺，抗震支架采用锌铬涂层或热镀锌防腐工艺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机电工程抗震支吊架设
置的指导意见
Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】
机电工程抗震支吊架设置的指导意见
一、总则：
1.1参考文献
《建筑机电工程抗震设计规范》GB50981-2014
《建筑抗震设计规范》GB50011-2010
1.2术语：
1.2.1抗震支吊架：
与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。
由锚固
体、加固吊杆、抗震连接构件及抗震斜撑组成。
抗震支吊架示意图
1-长螺杆；2-设备或管道等；3-螺杆紧固件；4-C形槽钢；5-快速抗震连接构件；6-
抗震连接构件
1.2.2侧向抗震支吊架：
斜撑与管道横截面平行的抗震支吊架。
侧向抗震支吊架示意图
1-斜撑；2-抗震连接构件；3-锚固件；4-螺杆紧固件；5-承重吊
杆；6-管道
1.2.3纵向抗震支吊架：
斜撑与管道横截面垂直的抗震支吊架。
纵向抗震支吊架示意图
1-斜撑；2-抗震连接构件；3-锚固件；4-螺杆紧固件；5-承重吊
杆；6-管道
1.2.4门型抗震支吊架：
两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架。
门型侧向抗震支吊架示意图1-结构体；2-长螺母；3-长螺杆；4-方垫片；5-槽钢紧固件；6-膨胀螺栓；7-抗震连接构件；8-槽钢；
9-快速抗震连接构件
1.3 本指导意见中将“抗震设防烈度6度”简称为“6度”；
1.4抗震设防烈度6度及6度以上的地区建筑机电工程必须进行抗震设计；
1.5施工前应与顾问沟通并咨询当地质监站等职能部门，获得顾问或质监
站对于施工方案的认可。
二、各机电专业抗震支吊架的设置范围：
2.1暖通：
2.1.1防排烟风管、事故通风风管及相关设备应采用抗震支吊架（《建筑
机电工程抗震设计规范》GB50981-2014，5.1.4条）；此为强制性条文，
必须严格执行。
2.1.2重力大于1.8kN的空调机组、风机等设备不宜采用吊装安装，当必须采
用吊装时，应避免设在人员活动和疏散通道位置的上方，且应设置抗震支吊架（《建筑机电工程抗震设计规范》GB50981-2014，5.1.5条第四款）。
（此处
1.8kN指机组及设备的动荷载）
2.1.3锅炉房、制冷机房、热交换站内的空调水系统管道应有可靠的侧向和纵
向抗震支撑。
多跟管道共用支吊架或管径大于等于300mm的单根管道支吊架，宜采用门型抗震支吊架。
（《建筑机电工程抗震设计规范》GB50981-2014，
5.1.2条第四款）
2.2 给排水：
室内给水、热水以及消防管道管径大于或等于 DN65的水平管道应设抗震支吊架（《建筑机电工程抗震设计规范》GB50981-2014，4.1.2条第三款）。
2.3 电气：
2.3.1内径不小于60mm的电气配管及重力不小于150N／m的电缆梯架、电缆
槽盒、母线槽均应进行抗震设防。
2.3.2当线路采用金属导管、刚性塑料导管、电缆梯架或电缆槽盒敷设时，
应使用刚性托架或支架固定，不宜使用吊架。
当必须使用吊架时，应安装横向防晃吊架；
2.4燃气：
2.4.1内径大于等于25mm的燃气管道应进行抗震设计，管道抗震支吊
架的设置应符合《建筑机电工程抗震设计规范》GB50981-2014第八章的规定；
2.4.2在建筑高度大于50m的建筑物内，燃气管道应根据建筑抗震要
求，在适当的间隔设置抗震支撑，并应符合下列规定：
1. 当立管的长度大于 60m，小于 120m时，应至少设置 1处
抗震支承；
2. 当立管的长度大于 120m，应至少设置2处抗震支撑，且应
在抗震支承之间的中间部位采取吸收伸缩变形的措施。
3. 水平管的第一个水平管固定件应按建筑物抗震等级进行抗
震设计。
三、抗震支吊架的做法：
3.1 水平管线侧向及纵向抗震支吊架间距应按下式计算：
式中：l──水平管线侧向及纵向抗震支吊架间距(m)；
l
──抗震支吊架的最大间距(m)，可按表 3.1.1的规定确定；
──水平地震力综合系数，该系数小于 1.0时按 1.0取值；
α
Ek
γ──非结构构件功能系数，按表 3.1.2条执行；
η──非结构构件类别系数，按表 3.1.2条执行；
ξ1──状态系数；对支承点低于质心的任何设备和柔性体
系宜取 2.0，其余情况可取 1.0；
ξ2──位置系数，建筑的顶点宜取 2.0，底部宜取 1.0，
沿高度线性分布；
──地震影响系数最大值；按表 3.1.3条中多遇地震
α
max
的规定采用；
k──抗震斜撑角度调整系数。
当斜撑垂直长度与水平长
度比为 1.00时，调整系数取 1.00；当斜撑垂直长度与水
平长度比小于或等于 1.50时，调整系数取 1.67；当斜撑
垂直长度与水平长度比小于或等于 2.00时，调整系数取
2.33。
表3.1.1抗震支吊架的最大间距
表3.1.2 建筑机电设备构件的类别系数和功能系数
表3.1.3 水平地震影响系数最大值
3.2每段水平直管道应在两端设置侧向抗震支吊架(见下图)。
1-抗震支吊架；
3.3当两个侧向抗震支吊架间距大于最大设计间距时，应在中间增设侧向抗震支吊架。
例如：刚性连接金属管道长为 24m，侧向抗震支吊架最大间距 12m。
首先于两端加设侧向支撑，再依次按 12m设置侧向支撑(见下图)。
1-抗震支吊架；
3.4每段水平直管道应至少设置一个纵向抗震支吊架，当两个纵向抗震支吊架距离大于最大设计间距时，应按本指导意见第 3.1.1条要求间距依次增设纵向抗震支吊架。
例如：刚性连接金属管道长为 36m，按最大 24m的间距依次设置纵向支撑，直至所有支撑间距均满足要求(见下图)。
1-抗震支吊架；2-纵向抗震支吊架；
3.5水平管线在转弯处 0.6m范围内设置侧向抗震支吊架。
若斜撑直接作用于管线，其可作为另一侧管线的纵向抗震支吊架(见下图)。
例如：纵向抗震支吊架最大间距 24m，侧向抗震支吊架最大间距 12m，则双向抗震支吊架距下一纵向抗震支吊架间距为：(24＋12)／2＋0.6＝
18.60m。
1-侧向抗震支吊架；2-抗震支吊架；3-纵向抗震支吊架
3.6当水平管线通过垂直管线与地面设备连接时，管线与设备之间应采用柔性连
接，水平管线距垂直管线 600mm范围内设置侧向支撑，垂直管线底部距地面大于
0.15m应设置抗震支撑(见下图)。
1-侧向抗震支吊架；2-柔性连接；3-地面设备；4-抗震支吊架；
四、抗震支吊架设置的指导性意见
4.1 强制设置：
仅在防排烟风管、事故通风风管及相关设备上设置抗震支吊架（强条，必须执行）；设置间距根据本意见 3.1.1条进行计算，结合现场实际情况，k值取 1.0（此处防排烟风管、事故通风风管及相关设备均应单独设置抗震支吊架，不与其他管线合用联合支吊架）。
4.2建议设置：
在地震引发的次生灾害（如火灾、有害气体泄漏等）中，需投入使用的管道及设备均需设置抗震支吊架：
1.防排烟风管、事故通风风管及相关设备（强条，必须执行）；
2.管径大于等于DN65的消防给水管；
3.与消防有关的内径不小于60mm的电气配管及重力不小于150N／m的电缆梯
架、电缆槽盒、母线槽（此处建议400mm及以下的桥架不考虑设置抗震支吊架）；
4.内径大于等于25mm的燃气管道；
5.抗震支吊架的设置间距根据本意见3.1.1条进行计算。
4.3基本设置：
严格按照本意见第二、三条执行。
