抗震支吊架施工方案
抗震支架施工方案
抗震支架施工方案1.概述本建筑中所有净化装修、暖通、动力、工艺管道、机电专业管线均需进行抗震设计，需按照国家相关规范进行二次优化设计,并经发包方批准。
2.抗震支吊架的应用机电抗震支吊架系统是牢固连接于已做抗震设计的建筑结构体的管路、槽系统及设备，以地震力为主要荷载的支撑系统，原有一般意义的支吊架系统是以重力为主要荷载的支撑系统，这两种支撑系统的设置并不重复而是相辅相成的，有效地提高了管路系统的抗震性能。
(1)抗震支吊架在本工程中的应用范围a.DN65及以上的生活给水系统；b.防排烟风道、事故通风风道；c.矩形截面面积≥0.38m²和圆形直径≥0.7m的风管系统；d.重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽；e.悬吊管道中重力大于1.8kN的设备；f.对于重力小于1.8KN的设备或吊杆长度小于300mm的悬吊管道可不进行抗震设计。
(2)抗震支架布置原则a.每段水平直线管道应该在两端间距不大于0.6m处设置侧向抗震支架。
b.当两个侧向抗震支吊架间距大于最大设计间距时，应在中间增设侧向抗震支架。
例如：刚性连接金属管道长为24m，侧向抗震支吊架最大间距12m。
首先于两端加设侧向支撑，再依次按12m设置侧向支撑。
c.每段水平直管道应至少设置一个纵向抗震支架，当两个纵向抗震支吊架距离大于最大设计间距时，应按规范第8.2.3的要求间距依次增设纵向抗震支架。
例如：刚性连接金属管道长为36m，按最大24m的间距依次设置纵向支撑，直至所有支撑间距均满足要求。
d.刚性连接的水平管道，两个相邻的加固点间允许纵向偏移，水管及电线套管不得大于最大侧向支吊架间距的1/16，风管、电缆梯架、电缆托盘和电缆槽盒不得大于其宽度的两倍。
e.水平管道应在转弯处0.6m范围内设置侧向抗震支吊架。
f.当水平管道通过垂直管线与地面设备连接时，管线与设备之间采用柔性连接，水平管线距垂直管线600mm范围内设置侧向支撑，垂直管线底部距地面大于0.15m应设置抗震支撑。
湖北抗震支吊架工程施工(3篇)
第1篇一、工程背景随着我国城市化进程的加快，高层建筑和超高层建筑越来越多，建筑物的抗震性能要求越来越高。
为了确保建筑物的安全，抗震支吊架工程施工成为建筑机电工程中的重要环节。
二、工程内容1. 抗震支吊架材料选用：根据GB50981-2014《建筑机电工程抗震设计规范》的要求，选用符合国家标准的抗震支架构件、抗震铰链、槽钢、丝杆等材料。
2. 施工方案编制：根据设计图纸和现场实际情况，编制详细的施工方案，包括施工工艺、施工顺序、质量控制、安全措施等。
3. 施工准备：施工前，对施工人员进行技术交底和安全教育，确保施工人员掌握抗震支吊架的施工工艺和安全操作规程。
4. 施工过程：（1）基础处理：对建筑物基础进行处理，确保抗震支吊架安装的基础牢固可靠。
（2）支架安装：按照设计图纸和施工方案，安装抗震支架，确保支架位置准确、连接牢固。
（3）管道、电缆敷设：在抗震支架上敷设管道、电缆，确保管道、电缆的平直、整齐。
（4）抗震支吊架调整：对安装完成的抗震支吊架进行调整，确保支架水平、垂直度符合设计要求。
5. 施工质量控制：严格执行国家相关标准和规范，对施工过程进行全程监控，确保抗震支吊架施工质量。
6. 施工安全措施：施工现场设置安全警示标志，施工人员佩戴安全帽、安全带等防护用品，确保施工安全。
三、工程特点1. 技术要求高：抗震支吊架工程施工需要严格按照国家标准和规范进行，对施工人员的技术要求较高。
2. 施工周期短：抗震支吊架工程施工周期相对较短，要求施工人员具有较高的工作效率。
3. 施工环境复杂：抗震支吊架工程施工往往在高层建筑中进行，施工环境复杂，对施工人员的综合素质要求较高。
四、工程总结湖北抗震支吊架工程施工是一项重要的建筑安全工程，通过合理选用材料、科学施工、严格控制质量，确保了建筑物的抗震性能。
在今后的工程建设中，应继续加强抗震支吊架工程施工管理，提高我国建筑物的抗震安全水平。
第2篇随着我国经济的快速发展，建筑行业对安全性的要求越来越高。
四：抗震支吊架施工专项方案
抗震支架施工组织设计1、编制依据1.1 建设单位提供的招标文件；1.2 重庆市建委及建筑工程质量安全监督检查站有关文件；1.3 投标答疑纪要及现场踏勘成果；1.4 重庆市建委关于创建建筑施工文明工地的有关规定；1.5 工程施工图纸及图纸会审记录。
1.6 主要依据的规范、规程与验收标准：（1）《建筑机电工程抗震设计规范》GB50981-2014（2）《建筑抗震设计规范》GB50011-2010（3）《抗震支吊架安装及验收规程》CECS420：2015（4）室内管道支架及吊架03S402（5）抗震工程指导纲要 IBC20092、工程概况2.1 本工程概况重庆市渝北人民医院三级甲等医院建设项目室内装饰及环境景观工程中（抗震支架工程）位于渝北区空港新城F标准分区F52-1/02号地块。
包括重庆市渝北区人民医院三级甲等医院建设项目室内装饰及环境景观工程中的所有抗震支架工程，包括给排水系统、消防喷淋系统、通风及防排烟系统、电气系统等所涉及范围内的抗震支架供货、安装、调试、验收、保修等工作。
2.2 项目特征2.2.1 本项目主要使用功能包括医技楼、住院综合楼A楼、住院综合楼B楼、医技楼。
本项目抗震设防按7度设防。
2.2.3 实施系统≥DN65的给水、热水、消防管道或重力超过1.8KN的其它设备；≥DN60的电气配管，重力≥150N/米的电缆桥架、电缆槽盒及母线槽，或重力超过1.8KN的其它设备；≥DN65的空调水管或重力超过1.8KN 的其它设备，所有防排烟管道、事故通风管道及其设备。
3、施工部署及施工准备3.1 施工管理组织机构本工程选派经验丰富、具有复合知识结构的管理人员组成项目经理部。
严格履行专业职责，密切配合土建，实现统一计划、统一现场管理、统一施工管理。
项目经理部组织机构图：3.2施工部署原则3.2.1满足合同要求：根据本工程质量目标较高，工期紧的特点，在安全生产的前提条件下以满足与业主签订的施工合同的要求为前提组织安排施工。
抗震支吊架施工方案
抗震支吊架施工方案抗震支吊架（1）组成：与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。
由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。
（2）类型：侧向抗震支吊架、纵向抗震支吊架、单管（杆）抗震支吊架、门型抗震支吊架。
（3）抗震支吊架材料要求：抗震支吊架主材：Q235B,各零部件材料的性能符合《建筑机电设备抗震支吊架通用技术条件》CJT 476-2015 的规定；（4）连接方式：锚栓连接、螺丝紧固连接。
（5）抗震支吊架外观及尺寸公差：抗震支吊架各部件应表面工整、光洁，无加工缺陷、碰伤、毛刺等；抗震支吊架各部件的尺寸制造公差符合GB/T 1804 的规定。
抗震支吊架选用类型针对不同系统采用不同抗震支吊架，保证符合相关要求。
（1）给排水及暖通水管道采用四种类型抗震支吊架：单管侧向抗震支吊架（TS）、单管侧纵向抗震支吊架（LS）、多管侧向抗震支吊架（TG）、多管侧纵向抗震支吊架（LG）（2）暖通风管及排烟送风管采用两种类型抗震支吊架：风管侧向抗震支吊架（TF）、风管侧纵向抗震支吊架（LF）（3）电气采用两种抗震支吊架：电气侧向抗震支吊架（TD）、电气侧纵向抗震支吊架（LD）。
设计间距及安装位置说明初设间距应满足《建筑机电工程抗震设计规范》GB50981-2014 第8.2.3 条要求，并满足表1 规定；计算：水平地震力综合系数按《建筑机电工程抗震设计规范》GB50981-2014 第8.2.4要求计算，当计算结果不足0.5 时取0.5，超过0.5 按实际计算值；抗震节点布置：根据《建筑机电工程抗震设计规范》GB50981-2014 第8.3 章节要求设置。
安装位置说明安装位置必须严格按照施工图纸所标注点位位置进行安装，以保证抗震系统的整体有效性，当由于安装现场特殊情况导致点位无法安装时，必须进行修改时，必须保证两抗震支吊架之间间距满足《建筑机电工程抗震设计规范》GB50981-2014 第8.2.3 条要求，并满足表1 规定，并进行修正验算。
抗震支吊架采购及安装工程施工方案
抗震支吊架采购及安装工程施工方案编制：审核：审批：（）公司日期：年月日目录第一章工程概况 (1)一、工程基本概况 (1)二、编制依据 (1)三、抗震支吊架系统简况 (2)四、施工组织及部署 (2)五、工程特点 (3)第二章施工方法和工艺 (3)第四章劳动力计划表 (5)第五章材料投入计划及保护措施 (6)一、现场的材料采购及供应 (6)二、现场材料的保管 (6)第六章质量与安全保证措施 (7)一、工程质量控制目标 (7)二、质量控制措施 (8)三、质量控制体系 (8)四、工程质量保证措施 (9)五、安全生产保证措施 (11)六、一般工程安全技术措施 (11)七、仓库保管员的防火要求 (12)第七章文明施工保证措施 (13)一、现场文明施工管理体系 (13)二、现场卫生管理 (13)三、施工人员行为规范 (14)第八章工期保证措施 (14)一、该项目抗震支吊架安装工程总目标进度计划如下: ( 根据招标单位提供的项目建设目标工期及土建在建工工程进度制定的正常条件施工计划) (14)二、施工工期组织设计 (14)三、施工进度计划的管理 (14)四、施工进度计划的实施 (15)五、工期安排 (15)第九章冬、雨季施工措施 (15)一、冬、雨季施工措施 (15)二、施工队伍在施工过程中应做到以下几点节能措施: (16)第十章降低成本措施 (16)第十一章成品、半成品保护措施 (16)第十二章降低环境污染和噪音措施 (17)第十三章项目管理机构配备情况 (18)一、项目管理机构配备情况表 (18)二、项目经理部管理体系 (18)第十四章工程验收交付及售后服务 (21)一、工程的验收 (21)二、交付 (21)三、资源 (25)第一章工程概况一、工程基本概况1、工程名称：2、建设单位：3、建设地点：4、结构类型：框架结构5、建设规模：6、施工工期：满足项目部工期要求，确保在合同工期内完成本工程7、质量要求：通过验收8、工程内容：9、支架供货、设计、安装及验收。

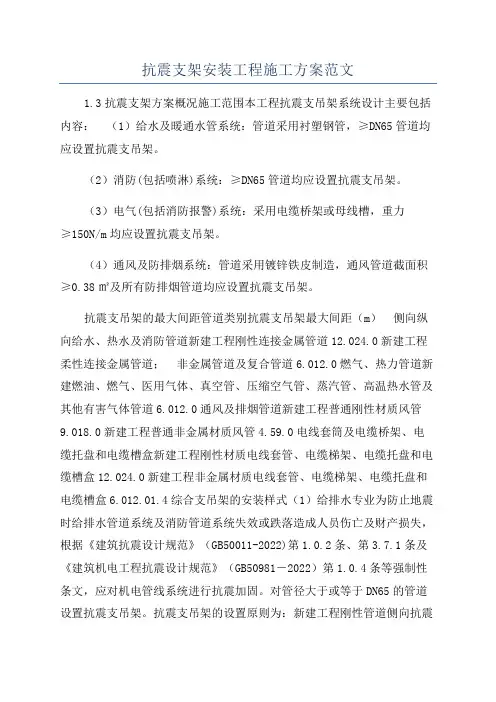

抗震支架安装工程施工方案范文
抗震支架安装工程施工方案范文1.3抗震支架方案概况施工范围本工程抗震支吊架系统设计主要包括内容：（1）给水及暖通水管系统：管道采用衬塑钢管，≥DN65管道均应设置抗震支吊架。
（2）消防(包括喷淋)系统：≥DN65管道均应设置抗震支吊架。
（3）电气(包括消防报警)系统：采用电缆桥架或母线槽，重力≥150N/m均应设置抗震支吊架。
（4）通风及防排烟系统：管道采用镀锌铁皮制造，通风管道截面积≥0.38㎡及所有防排烟管道均应设置抗震支吊架。
抗震支吊架的最大间距管道类别抗震支吊架最大间距（m）侧向纵向给水、热水及消防管道新建工程刚性连接金属管道12.024.0新建工程柔性连接金属管道；非金属管道及复合管道6.012.0燃气、热力管道新建燃油、燃气、医用气体、真空管、压缩空气管、蒸汽管、高温热水管及其他有害气体管道6.012.0通风及排烟管道新建工程普通刚性材质风管9.018.0新建工程普通非金属材质风管4.59.0电线套筒及电缆桥架、电缆托盘和电缆槽盒新建工程刚性材质电线套管、电缆梯架、电缆托盘和电缆槽盒12.024.0新建工程非金属材质电线套管、电缆梯架、电缆托盘和电缆槽盒6.012.01.4综合支吊架的安装样式（1）给排水专业为防止地震时给排水管道系统及消防管道系统失效或跌落造成人员伤亡及财产损失，根据《建筑抗震设计规范》（GB50011-2022)第1.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》（GB50981－2022）第1.0.4条等强制性条文，应对机电管线系统进行抗震加固。
对管径大于或等于DN65的管道设置抗震支吊架。
抗震支吊架的设置原则为：新建工程刚性管道侧向抗震支撑最大设计间距12米，纵向抗震支撑最大设计间距24米,柔性管道上述参数减半；最终间距根据现场实际情况在深化设计阶段确定。
单水管侧向及纵向支撑（DN65-DN150）二管综合管线侧向及纵向支撑三管综合管线侧向及纵向支撑（2）暖通专业为防止地震时风管系统及空调管道系统失效及跌落造成人员伤亡及财产损失，根据《建筑抗震设计规范》（GB50011-2022)第1.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》（GB50981－2022）第1.0.4及5.1.4条为强制性条文，应对机电管线系统进行抗震加固。
抗震支吊架施工专项方案
抗震支吊架施工专项方案一、施工概述：在建筑物中，为了满足抗震要求和防止灾害发生时吊架系统破坏的需要，需要设计和安装抗震支吊架系统。
抗震支吊架施工专项方案是为了确保抗震支吊架系统施工顺利进行而制定的，主要包括施工组织、施工工艺、施工工序、施工要求等内容。
二、施工组织：1.施工人员：根据施工计划，确定施工所需的各类人员，包括项目经理、技术员、施工员、安全员等，并保证人员能够熟练掌握相关技能和经验。
2.施工设备：根据施工需要，确定所需施工设备，如吊车、起重机、焊接设备等，并要求设备符合国家标准，经过检修和维护，确保安全可靠。
3.施工材料：根据设计要求，准备施工所需的支吊架材料，如钢板、钢管、螺栓等，并进行材料检验，确保质量合格。
三、施工工艺：1.试验基础：在施工前，对施工现场的地基土质进行试验，确定承载力，以确保基础能够承受吊架系统的荷载。
2.安装吊架：根据设计要求，在建筑物结构上安装支吊架，包括支杆、横梁、斜撑等，通过焊接或螺栓连接，确保安装牢固可靠。
3.进行调试：安装完支吊架后，进行调试，检查吊架系统是否符合设计要求，是否能够承受正常使用和抗震荷载。
4.进行防腐处理：根据设计要求，在安装完成后对吊架系统进行防腐处理，以提高其耐久性和抗腐蚀性能。
四、施工工序：1.准备工作：对施工现场进行清理和平整，确保施工区域空间充足，安全有序。
2.安装基础设施：根据设计要求，在施工区域内安装起重机、支架等基础设施，以支撑吊架系统的安装。
3.安装支吊架：根据设计要求，安装支杆、横梁、斜撑等组件，通过焊接或螺栓连接，确保安装牢固可靠。
4.进行调试：安装完成后，对吊架系统进行调试，检查其水平和垂直度，确保符合设计要求。
5.进行防腐处理：安装完成后，对吊架系统进行防腐处理，提高其抗腐蚀和耐久性能。
6.清理工作：施工完成后，对施工现场进行清理，清除垃圾和废弃物，保持施工现场的整洁和安全。
五、施工要求：1.施工质量：严格按照设计要求和相关规范进行施工，确保吊架系统具有足够的强度和稳定性，能够承受正常使用和抗震荷载。
抗震支吊架施工工法
抗震支吊架施工工法【抗震支吊架施工工法】1. 引言抗震支吊架施工工法是用于建筑物抗震设计及施工的重要技术。
本文档将详细介绍抗震支吊架施工工法的各个方面。
2. 抗震支吊架施工前的准备工作2.1 工程前期准备在正式进行抗震支吊架施工之前，需要进行详细的工程前期准备工作，包括项目规划、设计图纸的制定、材料采购等。
2.2 施工人员培训施工人员需要具备一定的专业技术和操作能力，需要进行相关培训，包括安全操作规程、工法要求等培训。
3. 抗震支吊架的材料及设备3.1 材料选择抗震支吊架的材料需要具备一定的承重能力和抗震性能。
一般选择高强度钢材和优质混凝土材料。
3.2 设备准备进行抗震支吊架施工需要一定的施工设备，如吊车、脚手架等。
根据具体工程要求选择合适的设备。
4. 抗震支吊架施工工序及要点4.1 基础处理在进行抗震支吊架施工之前，需要对建筑物的基础进行处理，包括清理、加固等。
4.2 梁柱安装按照设计图纸进行梁柱的安装，需要注意安装顺序、间距等要点。
4.3 支吊架安装将支吊架按照设计要求安装在梁柱上，确保其稳固可靠。
4.4 连接件安装对支吊架的连接件进行安装，包括螺栓、焊接等方式。
4.5 施工质量控制施工过程中需要进行严格的质量控制，包括测量、检验等。
5. 抗震支吊架施工后的验收及维护5.1 验收标准根据相关标准进行抗震支吊架施工的验收，确保其质量符合要求。
5.2 维护保养完成抗震支吊架施工后，需要定期进行维护保养工作，包括检查、修复等。
【附件】本文档附件：附件1：抗震支吊架设计图纸附件2：抗震支吊架施工工艺流程图【法律名词及注释】本文档所涉及的法律名词及注释：1. 建筑法：指规定建筑物的建设、使用和管理的相关法律法规。
2. 抗震设计规范：指根据地震波特点和建筑物的结构特点，确定建筑物地震抗力的相关规范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抗震支吊架施工方案编制人：审核人：审批人：目录目录 (2)一、工程概况 (9)1.1、工程概述 (9)1.2、施工目标 (9)二、施工组织 (9)2.1、施工准备 (9)2.2、项目管理人员配备原则 (9)2.3、现场施工人员配置 (10)2.5、施工周期计划 (10)三、施工技术措施 (12)3.1、安装施工制作规定 (12)3.2、制作与安装现场准备 (12)3.3、抗震支吊架的设计步骤 (12)3.4 抗震支吊架设计 (13)3.5、抗震支吊架施工工艺 (15)六、附件一：管道支架设计计算书（一） (23)1.设计依据 (23)2.技术条件 (24)2.1 管道重量计算 (24)2.2 设计荷载 (24)2.3 横梁抗弯强度计算 (24)2.4横梁抗剪强度计算 (25)2.5 受弯梁挠度和受拉构件长细比 (25)2.6 吊杆 (25)2.7 膨胀螺栓 (26)3.支吊架采用型钢技术参数 (26)3.2、吊架横梁的选取 (28)3.3横梁扰度验算 (29)3.4吊杆长细比及受力计算 (29)3.5膨胀螺栓受力计算 (30)七、附件二：管道支架设计计算书（二） (30)1.设计依据 (30)2.技术条件 (31)2.1 管道重量计算 (31)2.2 设计荷载 (31)2.3 横梁抗弯强度计算 (31)2.4横梁抗剪强度计算 (32)2.5受弯梁挠度和受拉构件长细比 (32)2.6吊杆 (32)2.7 膨胀螺栓 (33)3.支吊架采用型钢技术参数 (33)3.1多水管吊架（6*DN250) (34)3.2、吊架横梁的选取 (35)3.3横梁扰度验算 (36)3.4吊杆长细比及受力计算 (36)3.5膨胀螺栓受力计算 (37)八、附件三：管道支架设计计算书（三） (37)1.设计依据 (37)2.技术条件 (38)2.1 管道重量计算 (38)2.2 设计荷载 (38)2.3 横梁抗弯强度计算 (38)2.4横梁抗剪强度计算 (39)2.5 受弯梁挠度和受拉构件长细比 (39)2.6 吊杆 (39)2.7 膨胀螺栓 (40)3.支吊架采用型钢技术参数 (40)3.1多水管吊架（4*DN250+2*DN125) (41)3.2、吊架横梁的选取 (42)3.3横梁扰度验算 (43)3.4吊杆长细比及受力计算 (44)3.5膨胀螺栓受力计算 (44)九、附件四：管道支架设计计算书（四） (44)1设计依据 (44)2 技术条件 (45)2.1 管道重量计算 (45)2.2 设计荷载 (45)2.3 横梁抗弯强度计算 (45)2.4横梁抗剪强度计算 (46)2.5 受弯梁挠度和受拉构件长细比 (46)2.6 吊杆 (47)2.7 膨胀螺栓 (47)3.支吊架采用型钢技术参数 (47)3.1多水管吊架（2*DN600+2* DN125) (48)3.2、吊架横梁的选取 (49)3.3横梁扰度验算 (50)3.4吊杆长细比及受力计算 (51)3.5膨胀螺栓受力计算 (51)十、附件五：管道支架设计计算书（五） (52)1.设计依据 (52)2.技术条件 (52)2.1 管道重量计算 (52)2.2 设计荷载 (52)2.3 横梁抗弯强度计算 (53)2.4横梁抗剪强度计算 (53)2.5 受弯梁挠度和受拉构件长细比 (54)2.6 吊杆 (54)2.7 膨胀螺栓 (54)3.支吊架采用型钢技术参数 (55)3.1多水管吊架（4*DN250) (55)3.2、吊架横梁的选取 (56)3.3横梁扰度验算 (58)3.4吊杆长细比及受力计算 (58)3.5膨胀螺栓受力计算 (59)十一、附件六：管道支架设计计算书（六） (59)1.设计依据 (59)2.技术条件 (60)2.1 管道重量计算 (60)2.2 设计荷载 (60)2.3 横梁抗弯强度计算 (60)2.4横梁抗剪强度计算 (61)2.5 受弯梁挠度和受拉构件长细比 (61)2.6 吊杆 (61)2.7 膨胀螺栓 (62)3.支吊架采用型钢技术参数 (62)3.1多水管吊架（2*DN250) (63)3.2、吊架横梁的选取 (64)3.3横梁扰度验算 (65)3.4吊杆长细比及受力计算 (66)3.5膨胀螺栓受力计算 (66)十二、附件七：管道支架设计计算书（七） (67)1设计依据 (67)2 技术条件 (67)2.1 管道重量计算 (67)2.2 设计荷载 (67)2.3 横梁抗弯强度计算 (68)2.4横梁抗剪强度计算 (68)2.5 受弯梁挠度和受拉构件长细比 (69)2.6 吊杆 (69)2.7 膨胀螺栓 (69)3.支吊架采用型钢技术参数 (70)3.1多水管吊架（2*DN200) (70)3.2、吊架横梁的选取 (71)3.3横梁扰度验算 (73)3.4吊杆长细比及受力计算 (73)3.5膨胀螺栓受力计算 (74)十三、附件八：管道支架设计计算书（八） (74)1设计依据 (74)2 技术条件 (75)2.1 管道重量计算 (75)2.2 设计荷载 (75)2.3 横梁抗弯强度计算 (75)2.4横梁抗剪强度计算 (76)2.5 受弯梁挠度和受拉构件长细比 (76)2.6 吊杆 (76)2.7 膨胀螺栓 (76)3.支吊架采用型钢技术参数 (77)3.1多水管吊架（4*DN150) (78)3.2、吊架横梁的选取 (79)3.3横梁扰度验算 (80)3.4吊杆长细比及受力计算 (81)3.5膨胀螺栓受力计算 (81)十四、附件九：管道支架设计计算书（九） (81)1设计依据 (81)2 技术条件 (82)2.1 管道重量计算 (82)2.2 设计荷载 (82)2.3 横梁抗弯强度计算 (82)2.4横梁抗剪强度计算 (83)2.5 受弯梁挠度和受拉构件长细比 (83)2.6吊杆 (83)2.7 膨胀螺栓 (84)3.支吊架采用型钢技术参数 (84)3.1多水管吊架（4*DN100) (85)3.2、吊架横梁的选取 (86)3.3横梁扰度验算 (87)3.4吊杆长细比及受力计算 (88)3.5膨胀螺栓受力计算 (88)十五、附件十：管道支架设计计算书（十） (89)1设计依据 (89)2 技术条件 (89)2.1 管道重量计算 (89)2.2 设计荷载 (89)2.3 横梁抗弯强度计算 (90)2.4横梁抗剪强度计算 (90)2.5 受弯梁挠度和受拉构件长细比 (91)2.6 吊杆 (91)2.7 膨胀螺栓 (91)3.支吊架采用型钢技术参数 (92)3.1多水管吊架（6*DN150) (92)3.2、吊架横梁的选取 (93)3.3横梁扰度验算 (95)3.4吊杆长细比及受力计算 (95)3.5膨胀螺栓受力计算 (96)十六、附件十一：管道支架设计计算书（十一） (96)1设计依据 (96)2 技术条件 (97)2.1 管道重量计算 (97)2.2 设计荷载 (97)2.3 横梁抗弯强度计算 (97)2.4横梁抗剪强度计算 (98)2.5 受弯梁挠度和受拉构件长细比 (98)2.6 吊杆 (98)2.7 膨胀螺栓 (98)3.支吊架采用型钢技术参数 (99)3.1多水管吊架（3*DN250) (99)3.2、吊架横梁的选取 (100)3.3横梁扰度验算 (102)3.4吊杆长细比及受力计算 (102)3.5膨胀螺栓受力计算 (103)一、工程概况1.1、工程概述本项目为精品酒店项目抗震支吊架施工。
1.2、施工目标1、保证按要求进行施工，并在所有方面令业主感到满意，遵守业主合理的指示和要求。
2、组织落实：由公司派遣技术熟练的管理人员参与管理和施工。
3、安装质量目标：达到一次性验收合格，确保工程质量达到合格。
4、安装安全目标：达到无工伤、无事故、无险情，搞好文明施工。
二、施工组织2.1、施工准备1、组织相关技术人员认真熟悉设计图纸和有关工程的图集和技术文件，配合设计、监理共同做好图纸会审工作。
2、对安装人员应做好技术交底，如有问题必须在施工前予以解决。
3、根据图纸做好材料分析，准确做好成本核算。
4、根据工程施工总计划，逐步提出施工用料和机械用具计划。
5、根据工程施工总计划和现场施工情况合理分配劳动力。
2.2、项目管理人员配备原则1 责任心强，能服从业主、监理单位的管理，并在以往工作中有良好表现。
2 年富力强，精力充沛，并具有吃苦耐劳精神。
3 工作扎实，专业技术精通，有丰富的施工管理经验。
2.3、现场施工人员配置注：第一阶段施工人员8人，做前期的准备工作及施工确认第二阶段施工人员13人，根据项目进度需求天数做人数调整第三阶段施工人员13人，根据项目进度需求天数做人数调整2.4、施工顺序喷淋→风管→给水→桥架→供暖（按实际修改）注：可根据施工单位现场情况施工2.5、施工周期计划注：1.数量为参考值，不做实际业务计算2.6、施工流程图货物运输货物储存勘察现场组织人力搬运安装调试验收三、施工技术措施3.1、安装施工制作规定1.平行安装或根据甲方图纸要求安装方位、质量应符合设计文件和有关施工验收规范的要求。
2.保持平整，无倾斜、翘边等安装缺陷3.安装完毕进行外观检查，外观成型良好，4.管道支架必须满足管道的稳定和安全，允许管道自由伸缩并符合安装高度。
3.2、制作与安装现场准备1.根据工程需要，所有安装机械，设备，工具，材料准备齐全，并在现场做好检查验收工作，保证设备正常使用。
2.需要参考土建分部的编制工作计划。
3.对所有参加施工人员进行安全，技术交底工作，安装前熟悉图纸，了解施工工艺，弄清节点构造，掌握施工方法，注意安装顺序。
4.零部件应按施工顺序及进度计划分期分批进入施工现场，并按指定地点堆放,委派专人保管，安装前必须认真清点，检查，对在运输过程中损坏的零部件，合格后方可使用。
5.确保具备合适的安装施工用电源。
3.3、抗震支吊架的设计步骤步骤一: 确定抗震支吊架的位置和取向。
步骤二：确定设计荷载要求。
步骤三：选择正确的抗震支吊架形状、尺寸以及最大长度。
基于抗震支吊架与结构的连接布置、架杆与垂直方向的夹角、以及计算出的设计荷载，选择抗震支吊架的类型、尺寸以及最大长度。
步骤四：根据步骤二的设计载荷和架杆与垂直方向的夹角，选择适当的紧固件类型和规格将抗震支吊架固定在建筑物结构上。
3.4 抗震支吊架设计3.4.1 每段水平直管道应在两端设置侧向抗震支吊架。
3.4.2 当两个侧向抗震支吊架间距大于最大设计间距时，应在中间增设侧向抗震支吊架。
3.4.3 每段水平直管道应至少设置一个纵向抗震支吊架，当两个纵向抗震支吊架距离大于最大设计间距时，应按GB50981-2014第 5.2.3 条的规定间距依次增设纵向抗震支吊架。
