工程支吊架施工方案
综合支吊架施工方案
综合支架专项施工方案施工方案xxxxxxxxxxxxxxxx建设工程（一期）项目部二〇二三年十二月xxxxxxxxxxxxxxxx建设工程（一期）xxxxxxxxxxxxxxxx建设工程（一期）综合支架专项施工方案审批：审核：编制：施工方案xxxxxxxxxxxxxxxx建设工程（一期）项目部二〇二三年十二月目录第一章项目工程概况 (3)第二章编制依据 (3)第三章整体设计方案 (4)第一节装配式支吊架设计 (4)一、适用规范： (4)二、支吊架间距： (5)三、管道重量计算： (7)四、电气桥架重量计算 (8)五、风管重量计算 (9)第二节装配式支吊架组成 (9)4、管夹构件是指装配式支吊架与管道连接的构件。
(10)第三节产品技术性能描述 (10)第四节装配式支吊架安装节点图 (12)第四章安装施工详细方案 (17)第一节施工部署 (17)一、成立施工协调指导小组 (17)二、施工队伍安排 (17)三、施工阶段划分与进度计划 (17)四、劳动力配备 (17)第二节施工阶段把控 (19)一、施工前期准备： (19)二、支架安装 (20)三、交付验收 (20)第三节施工阶段施工要点 (20)一、安装准备工作 (20)二、施工工艺： (21)三、槽钢及螺杆切割 (22)四、支架的安装： (22)五、支架的校正： (27)六、质量控制 (27)第一章项目工程概况第二章编制依据1、相关专业提供给本专业的工程设计资料。
2、建设单位、设计院提供的设计数据。
3、国家现行的主要规范、规程及相关行业标准(包括但不限于下列规范)：《给水排水管道工程施工及验收规范》 GB50268-2008《自动喷水灭火系统施工及验收规范》 GB50261-2017 《建筑给排水及采暖工程施工质量验收规范》 GB50242-2002《通风与空调工程施工质量验收规范》 GB50243-2016《建筑电气工程施工质量验收规范》 GB50303-2015《建筑结构荷载规范》 GB50009-2012《室内管道支架及吊架》 03S402《装配式管道支吊架(含抗震支吊架)》 18R417-2《混凝土用机械锚栓》 JG/T 160-2017《冷弯薄壁型钢结构技术规范》 GB50018-2002 本方案有未说明或未明确的地方以有关规范、图集或当地政府有关文件规定为准。
成品支吊架专项施工方案
成品支吊架专项施工方案目录一、项目概述 (2)二、设计原则及参数确定 (3)1. 设计原则 (3)2. 参数确定依据 (5)3. 成品支吊架选型 (6)三、施工方案制定 (6)1. 施工准备工作 (8)2. 施工流程及安排 (9)3. 质量控制要点 (10)4. 安全防护措施 (11)四、施工进度计划 (12)五、质量控制与验收标准 (13)1. 质量控制措施 (14)2. 验收标准及方法 (15)3. 质量问题及应对措施 (16)六、成本控制与管理 (17)1. 成本预算及估算依据 (18)2. 成本控制措施及方法 (20)3. 成本核算与审计流程 (21)七、技术支持与人员培训 (22)1. 技术支持体系建立 (23)2. 人员培训及考核要求 (24)3. 技术交流与技术更新机制构建 (25)八、风险评估与应对措施 (27)一、项目概述本项目为成品支吊架专项施工工程，旨在为建筑结构提供支撑和稳定，以确保建筑物的安全性和使用寿命。
本专项施工方案将详细阐述项目的实施过程、施工方法、安全措施、质量控制以及验收标准等方面的内容，以确保项目的顺利进行和高质量完成。
本项目涉及的成品支吊架主要包括钢构件、螺栓、连接件等材料，施工过程中需严格按照设计图纸和技术规范进行操作。
在施工过程中，我们将充分考虑施工现场的实际情况，合理安排施工进度，确保各项工序的质量和安全。
为了保证项目的顺利进行，我们将组织专业的施工队伍，对施工人员进行严格的培训和考核，确保施工人员的技能水平和安全意识。
我们将建立健全的质量管理体系，对施工过程中的关键环节进行严格把控，确保成品支吊架的质量达到预期要求。
在项目实施过程中，我们将积极与业主、设计单位、监理单位等相关方保持良好的沟通与协作，确保项目各项工作的顺利推进。
在项目竣工后，我们将按照相关验收标准进行自检、互检和专业验收，确保成品支吊架的质量和安全性能达到设计要求。
二、设计原则及参数确定安全优先：在支吊架设计过程中，我们将安全性放在首位，确保支吊架能够承受预期载荷，防止因过载或意外情况导致的安全事故。
支吊架安装施工方案
一、工程概况本工程为某大型室内建筑工程，涉及给排水、消防、暖通、强电、弱电等各专业管道的综合排布与安装。
为确保工程质量与安全，特制定本支吊架安装施工方案。
二、施工准备1. 技术准备（1）认真熟悉管线图纸，支架大样图。
（2）技术人员向施工人员进行技术交底，对支架的规格、型式、设置部位及环境保护、健康安全等控制措施进行明确。
2. 人员准备（1）配备专业技术人员和管理人员，负责现场技术指导和监督。
（2）配备有经验的操作班组，确保施工质量。
3. 材料准备（1）C型槽钢、连接件、管卡及专用零部件等。
（2）螺栓、螺母、平垫片、弹簧垫片等。
（3）油漆、标识等。
三、施工流程1. 施工测量根据设计图纸，进行现场测量，确定支吊架的设置部位、间距及标高。
2. 施工放线根据测量结果，进行施工放线，确定支架的安装位置。
3. 支架制作根据设计图纸和现场实际情况，制作支架。
支架制作应遵循以下原则：（1）确保支架的强度、刚度和稳定性。
（2）便于安装和调整。
（3）材料选择应符合设计要求。
4. 支架安装（1）根据支架的设置部位，进行安装。
（2）支架安装应保持横平竖直，确保支架与建筑物保持相同的斜度。
（3）支架与吊架的连接应牢固，螺栓与螺母的连接应加设平垫片和弹簧垫片。
（4）支架安装后，应进行油漆或标识。
5. 管道安装（1）根据管道的走向和范围，进行管道安装。
（2）管道安装应符合设计要求，确保管道的水平和垂直度。
（3）管道与支架的连接应牢固，防止管道脱落。
6. 验收（1）对支架的安装质量进行验收，确保支架的强度、刚度和稳定性。
（2）对管道的安装质量进行验收，确保管道的水平和垂直度。
四、质量控制1. 施工过程中，应严格按照施工方案进行操作，确保施工质量。
2. 施工人员应具备相关资质，确保施工技能。
3. 材料应符合设计要求，确保材料质量。
4. 施工过程中，应加强现场管理，确保施工安全。
五、安全措施1. 施工人员应佩戴安全帽、安全带等防护用品。
支吊架施工方案
支吊架施工方案1. 引言支吊架是建筑施工中常用的构架系统之一，用于支撑和悬挂不同的设备、管道和框架。
本文将介绍支吊架施工的具体方案，包括施工前的准备工作、施工过程中的步骤和注意事项，以及施工后的验收和维护。
2. 施工前准备工作在进行支吊架施工前，需要进行以下准备工作：2.1 设计规划根据工程需要，制定支吊架的设计方案和施工图纸。
确保支吊架的类型、尺寸和材料符合规范和工程要求。
2.2 材料准备根据设计图纸确定所需的支吊架材料和配件，并进行采购和储备。
材料的选择要符合工程要求和耐久性要求。
2.3 工具准备准备施工所需的工具和设备，包括脚手架、起重机械、电动工具等。
检查工具的使用状态，确保工作安全和顺利进行。
2.4 安全措施在施工前，制定安全计划和措施，包括人员培训、施工区域的划分和警示标志的设置。
确保施工过程中的安全性和防护措施的有效性。
3. 施工步骤和注意事项支吊架施工的步骤和注意事项如下：3.1 地基处理先对施工区域的地基进行处理和整平，确保地基的坚实和平整。
根据设计要求，设置地基固定点和支撑点。
3.2 吊杆安装根据设计方案，安装吊杆。
吊杆的安装要符合相关规范，确保吊杆的稳定和可靠。
3.3 跨梁安装在吊杆上安装横向的跨梁。
跨梁的选择和安装要符合设计要求，确保承重能力和稳定性。
3.4 支架安装在跨梁上安装支架，用于支撑和固定设备、管道等。
支架的安装要按照设计图纸进行，确保支架的牢固和平稳。
3.5 检查和调整在支架安装完成后，进行检查和调整。
检查各个支架的连接是否紧固，支架是否水平，调整不合格部分。
3.6 防腐处理对支吊架进行防腐处理，以增加其使用寿命和耐久性。
选择合适的防腐涂料或防腐剂进行处理。
3.7 美观处理在施工完成后，对支吊架进行美观处理。
清理施工垃圾和余料，对支吊架进行整体喷漆或涂料处理，使其符合设计要求和建筑美观。
4. 施工后验收和维护完成支吊架的施工后，应进行验收和维护工作，包括以下内容：4.1 验收标准根据设计要求和相关规范，制定支吊架的验收标准。
吊架工程施工方案模板

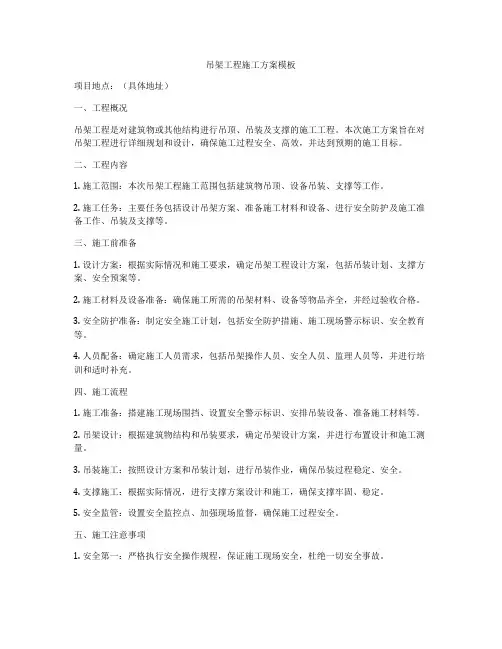

吊架工程施工方案模板项目地点：（具体地址）一、工程概况吊架工程是对建筑物或其他结构进行吊顶、吊装及支撑的施工工程。
本次施工方案旨在对吊架工程进行详细规划和设计，确保施工过程安全、高效，并达到预期的施工目标。
二、工程内容1. 施工范围：本次吊架工程施工范围包括建筑物吊顶、设备吊装、支撑等工作。
2. 施工任务：主要任务包括设计吊架方案、准备施工材料和设备、进行安全防护及施工准备工作、吊装及支撑等。
三、施工前准备1. 设计方案：根据实际情况和施工要求，确定吊架工程设计方案，包括吊装计划、支撑方案、安全预案等。
2. 施工材料及设备准备：确保施工所需的吊架材料、设备等物品齐全，并经过验收合格。
3. 安全防护准备：制定安全施工计划，包括安全防护措施、施工现场警示标识、安全教育等。
4. 人员配备：确定施工人员需求，包括吊架操作人员、安全人员、监理人员等，并进行培训和适时补充。
四、施工流程1. 施工准备：搭建施工现场围挡、设置安全警示标识、安排吊装设备、准备施工材料等。
2. 吊架设计：根据建筑物结构和吊装要求，确定吊架设计方案，并进行布置设计和施工测量。
3. 吊装施工：按照设计方案和吊装计划，进行吊装作业，确保吊装过程稳定、安全。
4. 支撑施工：根据实际情况，进行支撑方案设计和施工，确保支撑牢固、稳定。
5. 安全监管：设置安全监控点、加强现场监督，确保施工过程安全。
五、施工注意事项1. 安全第一：严格执行安全操作规程，保证施工现场安全，杜绝一切安全事故。
2. 防火防爆：在吊架工程施工过程中，特别要注意防火防爆安全措施，严防火灾和爆炸事故发生。
3. 施工质量：严格按照设计方案进行施工，确保施工质量合格，杜绝质量事故。
4. 施工时效：合理安排施工工序和施工人员，确保施工进度，杜绝拖延施工。
5. 环境保护：施工过程中要严格控制噪音、粉尘、废水排放等环境污染，保护施工现场周围环境。
六、施工验收1. 施工结束后，进行工程验收，确保吊架工程符合设计要求。
防排烟系统抗震支吊架施工专项方案

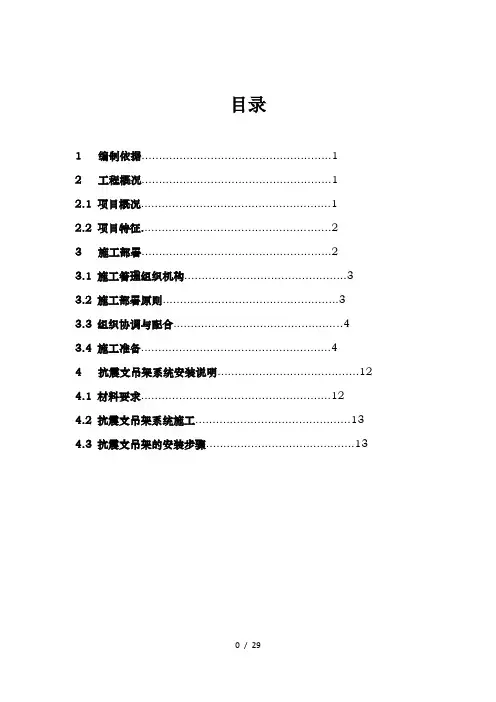

目录1 编制依据 (1)2 工程概况 (1)2.1 项目概况 (1)2.2 项目特征 (2)3 施工部署 (2)3.1 施工管理组织机构 (3)3.2 施工部署原则 (3)3.3 组织协调与配合 (4)3.4 施工准备 (4)4 抗震支吊架系统安装说明 (12)4.1 材料要求 (12)4.2 抗震支吊架系统施工 (13)4.3 抗震支吊架的安装步骤 (13)5 质量保证措施 (16)5.1 质量管理体系 (16)5.2 质量目标 (18)5.3 质量保证措施 (18)5.4 抗震支吊架安装主要检查项目与标准 (19)6 安全文明措施 (19)6.1 安全措施 (19)6.2 文明施工措施 (20)附件：支吊架组件检测报告1 编制依据1.1 建设单位提供的招标文件；1.2 广东省省建设厅、建委与建筑工程质量安全监督检查站有关文件；1.3 投标答疑纪要与现场踏勘成果；1.4 广东省建设厅关于创建建筑施工文明工地的有关规定；1.5 工程施工图纸与图纸会审记录。
1.6 主要依据的规范、规程与验收标准：（1）《建筑机电工程抗震设计规范》GB50981-2014（2）《建筑抗震设计规范》GB50011-2010（3）《抗震支吊架安装与验收规程》CECS420：2015（4）室内管道支架与吊架03S402（5）抗震工程指导纲要IBC20092、工程概况2.1 本工程概况2.2 项目特征2.2.1 本项目主要使用功能包括档案库、生产应急指挥中心、生产调度中心、信息机房、办公、会议、展厅、餐厅、厨房、制冷机房、配电室、控制室、电话通讯机房、消防水泵房与其它配套房间等。
地下2层,地上主楼23层，东西侧副楼各为4层。
建筑高度主楼***米，副楼**米。
总建筑面积为**米，其中地上建筑面积***米，地下建筑面积**米，消防分类为一类高层公共建筑，耐火等级为一级。
2.2.2 建筑结构形式主楼为框架核心筒结构，裙楼为钢筋混凝土框架结构。
抗震支吊架工程施工方案
抗震支吊架工程施工方案一、工程概况本项目为XX商业综合体，位于XX市中心区域，占地面积XX平方米，总建筑面积XX平方米，建筑高度XX米，地下三层，地上XX层。
建筑内包含商场、办公楼、酒店等多种功能。
根据《建筑机电工程抗震设计规范》（GB50981-2014）的要求，本项目需设置抗震支吊架，以确保建筑机电系统的安全运行。
二、抗震支吊架施工目标1. 确保建筑机电系统在地震发生时能正常运行，减轻地震对机电系统的影响。
2. 提高建筑机电系统的安全性能，降低地震引发的次生灾害。
3. 严格按照《建筑机电工程抗震设计规范》进行施工，确保抗震支吊架的设置符合规范要求。
4. 提高施工质量，确保抗震支吊架的安装牢固、可靠。
三、抗震支吊架施工流程1. 前期准备：熟悉施工图纸，了解建筑结构、机电系统布局及抗震支吊架的设置要求。
对施工人员进行技术交底和安全培训。
2. 测量放线：根据施工图纸，对机电管线进行测量放线，确定抗震支吊架的位置和间距。
3. 支吊架制作：根据测量放线结果，制作抗震支吊架。
支吊架制作应符合规范要求，采用合格材料，确保施工质量。
4. 支吊架安装：按照测量放线结果，进行抗震支吊架的安装。
安装过程中，要注意支吊架与建筑结构的连接牢固，确保抗震支吊架的稳定性。
5. 管道安装：在管道安装过程中，注意管道的固定和连接，确保管道与抗震支吊架的协调性。
6. 验收：施工完成后，对抗震支吊架进行验收。
验收内容包括：支吊架的设置位置、间距、连接牢固程度、管道固定等。
四、施工措施1. 加强施工现场管理，确保施工人员熟悉施工图纸和规范要求。
2. 严格把控材料质量，对进场的材料进行检验，确保合格。
3. 加强施工过程中的质量监控，对关键工序进行验收，确保施工质量。
4. 加强施工现场的安全管理，确保施工过程中人员安全。
5. 做好施工记录，及时反馈施工过程中遇到的问题，确保工程顺利进行。
五、质量保证1. 施工过程中，严格按照《建筑机电工程抗震设计规范》进行操作。
工程支吊架施工方案
中国建筑第六工程局大连世界金融中心（二期）管道支吊架施工方案一、概述大连世界金融中心位于大连市中山区人民路30 号，本建筑由 2 栋 52 层超高层塔楼和 5 层高的裙房构成。
其中：南楼为酒店及公寓；北楼为公寓；裙房 1 至 5 层设有商店，餐厅，会议室，健身房等；地下 1 层为公建，设备用房；地下2 至 5 层为停车场，设备用房。
建筑面积172518 ㎡（其中地上 151690 ㎡，地下20828 ㎡），建筑高度 208.800m。
本机电工程涉及的系统比较多面，各个系统所用管材不同，对支吊架的要求也就不尽相同，为了有针对性的指导现场施工，特编制本方案。
二、编制依据1、建设单位提供的大连世界金融中心施工图《给排水专业》。
2、中建六局土木公司大连世界金融中心项目经理部编制的《大连世界金融中心施工组织设计》、《给排水施工方案》3、《建筑给水排水及采暖工程施工质量验收规范 GB50242-2002》。
4、《建筑排水用柔性接口铸铁管安装》 04S4095、《沟槽式连接管道工程技术规程》 CECS 151:2003三、支吊架的设置原则1、常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。
管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求，并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节省钢材。
2、有膨胀要求的管道，在不允许有任何位移的地方，应设置固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架；在管道具有垂直位移的地方，应装活动支架；水平安装的方型补偿器或弯管附近的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。
另外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避免管道摆动。
3、与设备连接的管道支架应有减振措施；4、管道支、吊架位置应正确，埋设应平整牢固；管道支、吊与管道接触应紧密；5、固定在建筑结构上的支、吊架，不得影响结构安全；6、立管管卡安装：层高小于或等于5m，每层须安装一个，层高大于5m，每层不得少于 2 个；管卡安装高度距地面 1.5 ～1.8m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大连世界金融中心（二期）管道支吊架施工方案
、概述
大连世界金融中心位于大连市中山区人民路30号，本建筑由2栋52层超
高层塔楼和5 层高的裙房构成。
其中：南楼为酒店及公寓；北楼为公寓；裙房1 至5 层设有商店，餐厅，会议室，健身房等；地下1 层为公建，设备用房；地下2至5层为停车场，设备用房。
建筑面积172518川（其中地上151690川，地下20828川），建筑高度208.800m。
本机电工程涉及的系统比较多面，各个系统所用管材不同，对支吊架的要求也就不尽相同，为了有针对性的指导现场施工，特编制本方案。
、编制依据
1 、建设单位提供的大连世界金融中心施工图《给排水专业》。
2 、中建六局土木公司大连世界金融中心项目经理部编制的《大连世界金融中心施工组织设计》、《给排水施工方案》
3 、《建筑给水排水及采暖工程施工质量验收规范GB50242-2002》。
4 、《建筑排水用柔性接口铸铁管安装》04S409
5 、《沟槽式连接管道工程技术规程》CECS 151:2003
三、支吊架的设置原则
1 、常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。
管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求，并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节省钢材。
2 、有膨胀要求的管道，在不允许有任何位移的地方，应设置固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架；在
管道具有垂直位移的地方，应装活动支架；水平安装的方型补偿器或弯管附近 的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。
另 外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避 免管道摆动。
3 、与设备连接的管道支架应有减振措施；
4 、管道支、吊架位置应正确，埋设应平整牢固；管道支、吊与管道接触应 紧密；
5 、固定在建筑结构上的支、吊架，不得影响结构安全；
6立管管卡安装：层高小于或等于5m 每层须安装一个，层高大于5m 每 层不得少于2个；管卡安装高度距地面1.5〜1.8m 。
四、施工工艺
1、 支吊架的分类及说明；
给排水管道大部分采用打膨胀螺栓加角钢的固定形式。
配合施工中，机电专
业人员必须随工程进度密切配合土建结构工程做好预埋工作并加强检查，
绝不能 有遗漏。
在管道施工过程中各种吊杆、吊架必须排列整齐，固定牢固，间距排布 合理，角钢的形式、规格符合设计及施工规范规定要求。
2、 支吊架的分类
（1）立管支架固定形式；
A 、成排支架固定形式；
管井固定支架大样图
II!
—i 钢板
生活给水（冷水）、排水、雨水、透气及消火栓立管等几乎没有位移，可
采用常规支架固定形式，详图如下:
立管的底部和各层管道分支水平管处应设置固定支架 支架的间距按3-3.9米考
虑（根据层高）。
楼层》5米左右应考虑两个支
架并均称安装
排水（铸铁管）应单独考虑支架间距的设置。
在综合支架之间增加活动 支架。
B 、单立管固定;
当管道w DN150的生活给水（冷水）、热水、排水、雨水、透气及消防立 管
等在竖井或其它位置为单管或与其它管道间距较远时，可按下图形式一设置支 架。
单立管（刚性）固定形式二平面
墙体或柱 单立管（刚性）固定形式立面 墙体或柱
单立管（刚性）固定形式立面二
钢管
(2)水平管支吊架的形式
A 、锚固型；吊架根部用膨胀螺栓锚固在楼板上，适用于DN15-DN150mm 有坡度要求的管道
成排管道吊支架大样
B 、双杆多管吊架；下图适用于公称直径15-150mm 的水平管道安装
内胀栓
管卡
管^ /
「六角螺栓 内胀栓吊杆大样
槽钢(角钢安装同此) 外胀栓吊杆大样
楼板 通丝吊杆 楼板
管卡
C 、水平单管沿结构墙、柱；下图适用于公称直径 15-150mm 勺水平管 道安装。
当为后砌墙时应考虑吊装。
一一膨胀螺栓
垫 圈
膨胀螺栓
吊杆
O 立面图
吊架安装大样
D 、单管吊架；为上锚固型吊架与单管扁卡的组合，适用于w
150mm 勺
有坡度调节要求的管道。
水平单管沿墙、柱固定形式一
侧面图
墙体或柱
水平单管固定形式一
单管固定支架；适用于w 100mm t道固定
单管固定支架；适用于》50-150 mm的管道固定
单管固定支架大样
弯管支座；下图适用于承受保温、不保温5米以内立管加阀门的重量，水平管段长度不大于10米的管道支座
弯管支座立面图
431.5双杆吊架形式
LI I _1 ” L 匚
防晃及固定支架
各个系统支吊架的防腐要求
管道支、吊架在制作后应先除锈，再刷防锈漆两遍，根据现场要求再刷面漆
五、支架安装要求
1 、支吊架的选用，必须考虑管道的稳定性，强度和刚度要求，尽量采用较简单的结构，以节省钢材和便于制作安装
2 、与设备连接的管道支架应有减振措施
3 、管道支、吊架位置应正确，埋设应平整牢固；管道支、吊与管道接触应紧密；
4 、固定在建筑结构上的支、吊架，不得影响结构安
5 、立管管卡安装：层高小于或等于5m每层须安装一个，层高大于5m，每层不得少于2个；管卡安装高度距地面1.5〜1.8m。
支吊架最大间距。
