管道支架及吊架施工方案
管道吊架施工方案

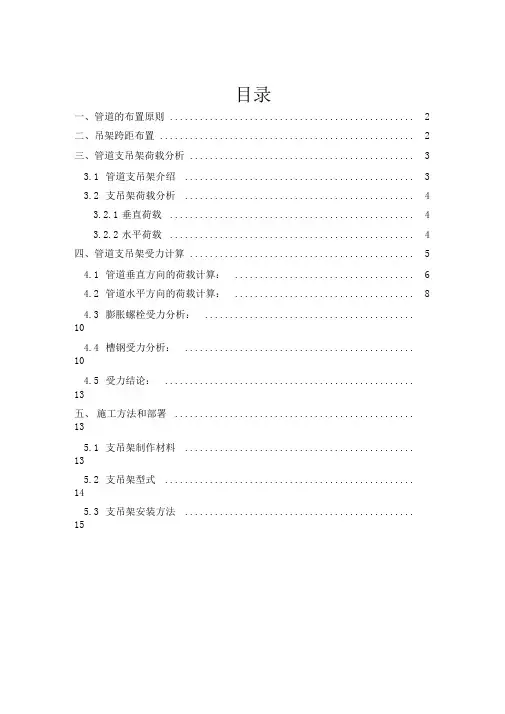

目录一、管道的布置原则 (2)二、吊架跨距布置 (2)三、管道支吊架荷载分析 (3)3.1管道支吊架介绍 (3)3.2支吊架荷载分析 (4)3.2.1垂直荷载 (4)3.2.2水平荷载 (4)四、管道支吊架受力计算 (5)4.1管道垂直方向的荷载计算： (6)4.2管道水平方向的荷载计算： (8)4.3膨胀螺栓受力分析： ..........................................104.4槽钢受力分析： (10)4.5受力结论： (13)五、施工方法和部署................................................135.1支吊架制作材料 (13)5.2支吊架型式 (14)5.3支吊架安装方法 (15)一、管道的布置原则对管道进行合理的深化和布置是管道支吊架设计的前提条件。
欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数：1.管道布置设计应符合各种工艺管道及系统流程的要求；2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观；3.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调；4.管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距）不应小于50mm。
5.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求，并力求短而直，切勿交叉；6.地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使管架或管墩所受的垂直荷载、水平荷载均衡；7.管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少；8.应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm，同时应尽量考虑利用管道的自然形状达到自行补偿；9.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。
支吊架安装施工方案
一、工程概况本工程为某大型室内建筑工程，涉及给排水、消防、暖通、强电、弱电等各专业管道的综合排布与安装。
为确保工程质量与安全，特制定本支吊架安装施工方案。
二、施工准备1. 技术准备（1）认真熟悉管线图纸，支架大样图。
（2）技术人员向施工人员进行技术交底，对支架的规格、型式、设置部位及环境保护、健康安全等控制措施进行明确。
2. 人员准备（1）配备专业技术人员和管理人员，负责现场技术指导和监督。
（2）配备有经验的操作班组，确保施工质量。
3. 材料准备（1）C型槽钢、连接件、管卡及专用零部件等。
（2）螺栓、螺母、平垫片、弹簧垫片等。
（3）油漆、标识等。
三、施工流程1. 施工测量根据设计图纸，进行现场测量，确定支吊架的设置部位、间距及标高。
2. 施工放线根据测量结果，进行施工放线，确定支架的安装位置。
3. 支架制作根据设计图纸和现场实际情况，制作支架。
支架制作应遵循以下原则：（1）确保支架的强度、刚度和稳定性。
（2）便于安装和调整。
（3）材料选择应符合设计要求。
4. 支架安装（1）根据支架的设置部位，进行安装。
（2）支架安装应保持横平竖直，确保支架与建筑物保持相同的斜度。
（3）支架与吊架的连接应牢固，螺栓与螺母的连接应加设平垫片和弹簧垫片。
（4）支架安装后，应进行油漆或标识。
5. 管道安装（1）根据管道的走向和范围，进行管道安装。
（2）管道安装应符合设计要求，确保管道的水平和垂直度。
（3）管道与支架的连接应牢固，防止管道脱落。
6. 验收（1）对支架的安装质量进行验收，确保支架的强度、刚度和稳定性。
（2）对管道的安装质量进行验收，确保管道的水平和垂直度。
四、质量控制1. 施工过程中，应严格按照施工方案进行操作，确保施工质量。
2. 施工人员应具备相关资质，确保施工技能。
3. 材料应符合设计要求，确保材料质量。
4. 施工过程中，应加强现场管理，确保施工安全。
五、安全措施1. 施工人员应佩戴安全帽、安全带等防护用品。
暖通管道支架及吊架施工方案
暖通管道支架及吊架施工方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、施工准备 (4)2.1 材料准备 (5)2.2 工具设备准备 (6)2.3 劳动力组织 (7)三、支架制作与安装 (8)3.1 支架设计 (9)3.2 材料选择 (10)3.3 支架制作 (11)3.4 支架安装 (12)四、吊架制作与安装 (13)4.2 材料选择 (15)4.3 吊架制作 (16)4.4 吊架安装 (17)五、管道敷设 (18)5.1 管道布置 (19)5.2 管道安装 (20)六、紧固件连接 (21)6.1 螺栓连接 (22)6.2 焊接连接 (23)七、防腐绝热 (24)7.1 防腐处理 (25)7.2 绝热处理 (26)八、验收及质量标准 (27)8.1 验收项目 (28)九、安全及文明施工 (31)9.1 安全措施 (31)9.2 文明施工 (32)一、前言随着现代建筑技术的不断进步与发展，暖通管道系统在建筑中的应用越来越广泛。
作为支撑和固定管道的重要构件，暖通管道支架及吊架在保障管道系统安全稳定运行方面起着至关重要的作用。
本施工方案的编制旨在确保支架及吊架安装过程有序、质量可靠，以达到优化施工流程、提升工程质量的目的。
本施工方案着重考虑了施工中的各项关键环节，包括但不限于支架类型选择、材料要求、安装准备、施工过程控制、安全文明施工等方面，以期为施工队伍提供详细的技术指导和操作规范，确保工程的顺利进行和安全完工。
本方案将具体阐述暖通管道支架及吊架的施工方法与实施要点。
1.1 编制依据国家现行建筑法律法规：包括但不限于《中华人民共和国建筑法》、《建设工程质量管理条例》等，确保施工活动的合法性和合规性。
建筑设计规范：以《建筑设计规范》（GB500092为代表，涵盖了建筑结构、材料、防火、节能等多个方面，为施工提供了详细的设计指导。
施工验收规范：如《建筑给排水与采暖工程施工质量验收规范》（GB502422，明确了给排水及采暖工程的施工质量标准和验收程序。
支吊架施工方案
支吊架施工方案1. 引言支吊架是建筑施工中常用的构架系统之一，用于支撑和悬挂不同的设备、管道和框架。
本文将介绍支吊架施工的具体方案，包括施工前的准备工作、施工过程中的步骤和注意事项，以及施工后的验收和维护。
2. 施工前准备工作在进行支吊架施工前，需要进行以下准备工作：2.1 设计规划根据工程需要，制定支吊架的设计方案和施工图纸。
确保支吊架的类型、尺寸和材料符合规范和工程要求。
2.2 材料准备根据设计图纸确定所需的支吊架材料和配件，并进行采购和储备。
材料的选择要符合工程要求和耐久性要求。
2.3 工具准备准备施工所需的工具和设备，包括脚手架、起重机械、电动工具等。
检查工具的使用状态，确保工作安全和顺利进行。
2.4 安全措施在施工前，制定安全计划和措施，包括人员培训、施工区域的划分和警示标志的设置。
确保施工过程中的安全性和防护措施的有效性。
3. 施工步骤和注意事项支吊架施工的步骤和注意事项如下：3.1 地基处理先对施工区域的地基进行处理和整平，确保地基的坚实和平整。
根据设计要求，设置地基固定点和支撑点。
3.2 吊杆安装根据设计方案，安装吊杆。
吊杆的安装要符合相关规范，确保吊杆的稳定和可靠。
3.3 跨梁安装在吊杆上安装横向的跨梁。
跨梁的选择和安装要符合设计要求，确保承重能力和稳定性。
3.4 支架安装在跨梁上安装支架，用于支撑和固定设备、管道等。
支架的安装要按照设计图纸进行，确保支架的牢固和平稳。
3.5 检查和调整在支架安装完成后，进行检查和调整。
检查各个支架的连接是否紧固，支架是否水平，调整不合格部分。
3.6 防腐处理对支吊架进行防腐处理，以增加其使用寿命和耐久性。
选择合适的防腐涂料或防腐剂进行处理。
3.7 美观处理在施工完成后，对支吊架进行美观处理。
清理施工垃圾和余料，对支吊架进行整体喷漆或涂料处理，使其符合设计要求和建筑美观。
4. 施工后验收和维护完成支吊架的施工后，应进行验收和维护工作，包括以下内容：4.1 验收标准根据设计要求和相关规范，制定支吊架的验收标准。
管道支架及吊架施工方案范本
管道支架及吊架施工方案管道支架及吊架是管道系统中必不可少的组成部分，其作用是支撑和固定管道，而支架与吊架之间的区别则在于前者是在管道底部长途输送管道上运用，后者则是在管道的间隔点长途输送管道上运用。
下面，我们将详细介绍管道支架及吊架的施工方案。
一、管道支架施工方案1. 支架的选择在选择支架时，应依据管道的直径、壁厚和重量等因素，根据支架的承载能力来确定。
同时，应根据支架的使用环境、气候条件、地质条件和管道运行状态等来选择合适的支架材料。
2. 管道底部支架施工管道底部支架施工一般遵循以下步骤：1.清理管道底部的杂物和污物；2.对于沉重管道，先用起重工具吊起管道，再将支架安装在管道下部，使之与管道底部完全贴合；3.将支架和地面固定；4.对于轻型管道，先将支架完全安放在地面，再将管道放在支架上；5.检查支架是否安装牢靠，钢管与支架之间是否有足够的紧密度；3. 管道中部支架施工管道中部支架施工一般遵循以下步骤：1.清理管道周围的杂物和污物；2.根据管道尺寸、支架长度、安装位置等因素确定安装位置；3.将支架安装在管道下方，并与管道底部贴合；4.将支架和墙面固定；5.检查支架安装是否牢固，并检查钢管与支架之间的紧密度；4. 管道顶部支架施工管道顶部支架施工可参照以下步骤：1.清理管道周围的杂物和污物；2.确定支架数量和间隔；3.将支架安装在管道上部，需要通过起重工具将支架安装在管道的上部；4.对于新安装的管道，需要绑扎并紧密吊装，避免管道歪斜；5.检查管道的水平度和竖直度，确保管道的正常运转。
二、管道吊架施工方案管道的吊架一般是在管道间隔点处安装，吊架是通过管道悬空在空中，支撑力主要来自吊杆和吊胶。
吊架有专门的施工程序，可参照以下步骤：1. 吊架的选择在选择吊架时，应根据管道的直径、壁厚和重量等因素来确定。
同时，应根据吊架的使用环境、气候条件、地质条件和管道运行状态等来选择合适的吊架材料。
2. 吊架杆的安装吊架杆的安装一般遵循以下步骤：1.根据吊架设计图纸确定支架位置并进行标记；2.钻孔或预埋膨胀螺栓，定位吊架杆；3.将吊架杆的两端连接，杆顶垂直杆底；4.调整吊架杆高度和方向，确认吊架杆不与管道相接触或有碰撞的危险；5.确认吊架杆的刚度，不允许发生杆的弯曲或松动；6.垂直和水平检查吊架杆，调整杆的位置和方向，确保吊架钢管的安全和稳定。
管道支架施工方案
管道支架施工方案1. 引言管道支架是管道工程中重要的组成部分，用于支撑和固定管道系统。
正确的管道支架施工方案对于确保管道安全稳定运行至关重要。
本文将介绍管道支架施工的相关方案，包括设计、材料选择、施工过程和质量控制等内容。
2. 设计管道支架的设计应根据具体的工程需求进行，主要考虑以下几个方面：2.1 管道载荷计算根据管道的材料、直径、壁厚以及流体的性质和流速等参数，计算出管道的载荷。
考虑到管道在运行过程中的膨胀和振动，需要额外考虑这些因素对支架的影响。
2.2 支架选择根据管道的载荷计算结果，选择合适的支架类型和尺寸。
通常情况下，常见的支架类型包括管道吊架、管夹、吊杆等。
选择支架时要考虑其承载能力、抗震性能和耐腐蚀能力等指标。
2.3 支架布置根据管道布置的实际情况，确定支架的位置和间距。
要确保支架的布置能够满足管道的载荷要求和施工要求，并考虑到维修和检修的需要。
3. 材料选择管道支架的材料选择应根据实际工程环境和要求进行，主要包括以下几个方面：3.1 支架材料支架材料应具备足够的强度和刚度，同时能够满足耐腐蚀、耐热和耐候等性能要求。
常见的支架材料有碳钢、不锈钢和铝合金等。
3.2 防腐材料管道支架需要经受长期的湿度和腐蚀环境，为了延长支架的使用寿命，需要在支架表面涂覆防腐涂层或使用防腐材料来防止腐蚀。
3.3 附件材料管道支架的附件材料包括螺栓、垫片、膨胀螺栓等，选择合适的附件材料能够确保支架的稳定性和安全性。
4. 施工过程管道支架施工的具体过程应根据设计要求和实际情况进行，包括以下几个步骤：4.1 准备工作在施工前需对工作区域进行清理和平整，确保支架施工的安全和顺利进行。
同时检查支架材料和施工设备是否符合要求。
4.2 安装支架根据设计方案，按照支架布置图纸，安装支架系统。
注意支架的水平和垂直度，确保支架的稳定性和平整度。
4.3 固定管道将管道安装到支架上，并进行固定。
根据管道的设计要求和支架的要求，选择适当的固定方式，如螺栓固定、焊接等。
吊架工程施工方案模板
吊架工程施工方案模板项目地点：（具体地址）一、工程概况吊架工程是对建筑物或其他结构进行吊顶、吊装及支撑的施工工程。
本次施工方案旨在对吊架工程进行详细规划和设计，确保施工过程安全、高效，并达到预期的施工目标。
二、工程内容1. 施工范围：本次吊架工程施工范围包括建筑物吊顶、设备吊装、支撑等工作。
2. 施工任务：主要任务包括设计吊架方案、准备施工材料和设备、进行安全防护及施工准备工作、吊装及支撑等。
三、施工前准备1. 设计方案：根据实际情况和施工要求，确定吊架工程设计方案，包括吊装计划、支撑方案、安全预案等。
2. 施工材料及设备准备：确保施工所需的吊架材料、设备等物品齐全，并经过验收合格。
3. 安全防护准备：制定安全施工计划，包括安全防护措施、施工现场警示标识、安全教育等。
4. 人员配备：确定施工人员需求，包括吊架操作人员、安全人员、监理人员等，并进行培训和适时补充。
四、施工流程1. 施工准备：搭建施工现场围挡、设置安全警示标识、安排吊装设备、准备施工材料等。
2. 吊架设计：根据建筑物结构和吊装要求，确定吊架设计方案，并进行布置设计和施工测量。
3. 吊装施工：按照设计方案和吊装计划，进行吊装作业，确保吊装过程稳定、安全。
4. 支撑施工：根据实际情况，进行支撑方案设计和施工，确保支撑牢固、稳定。
5. 安全监管：设置安全监控点、加强现场监督，确保施工过程安全。
五、施工注意事项1. 安全第一：严格执行安全操作规程，保证施工现场安全，杜绝一切安全事故。
2. 防火防爆：在吊架工程施工过程中，特别要注意防火防爆安全措施，严防火灾和爆炸事故发生。
3. 施工质量：严格按照设计方案进行施工，确保施工质量合格，杜绝质量事故。
4. 施工时效：合理安排施工工序和施工人员，确保施工进度，杜绝拖延施工。
5. 环境保护：施工过程中要严格控制噪音、粉尘、废水排放等环境污染，保护施工现场周围环境。
六、施工验收1. 施工结束后，进行工程验收，确保吊架工程符合设计要求。
管道吊架施工方案
管道吊架施工方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)1.3 施工目的与意义 (4)二、施工准备 (5)2.1 材料准备 (6)2.1.1 吊架材料 (7)2.1.2 管道材料 (8)2.1.3 连接件材料 (9)2.2 机具设备准备 (10)2.3 劳动力安排 (11)2.4 施工场地布置 (12)三、管道吊架安装工艺技术 (13)3.1 安装前的检查与准备工作 (14)3.2 吊架安装方法 (15)3.2.1 钢筋混凝土吊架安装 (16)3.2.2 钢管吊架安装 (17)3.3 管道及吊架固定方式 (19)3.4 安装质量控制 (20)四、管道吊架安装操作要点 (21)4.1 吊架支架预埋件安装 (22)4.2 吊架安装调整 (22)4.3 管道连接方式 (24)4.4 安装后的检查与验收 (25)五、安全及文明施工措施 (25)5.1 安全防护措施 (26)5.2 文明施工管理 (27)六、施工进度计划与资源配置 (30)6.1 施工进度计划 (31)6.2 资源配置计划 (31)七、风险评估与应对措施 (33)7.1 施工风险识别 (34)7.2 风险评估结果 (35)7.3 应对措施 (36)一、前言管道吊架施工方案是确保管道系统安全、稳定、高效运行的关键组成部分。
本方案旨在明确管道吊架的安装流程、技术要求、质量控制及安全措施等方面的内容，以确保施工过程的顺利进行和最终工程质量的达标。
随着现代工业与建筑行业的快速发展，管道系统的应用越来越广泛，而管道吊架作为支撑管道的重要结构，其施工质量直接关系到整个管道系统的安全运行。
制定一份科学、合理、可行的管道吊架施工方案显得尤为重要。
本方案的制定遵循国家相关法规、标准，结合工程实际情况及施工经验，力求做到技术先进、经济合理、安全可行。
通过本方案的实施，旨在提高管道吊架施工的质量和效率，确保工程安全、节约投资、减少维护成本，为项目的顺利进行提供有力保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、支吊架的设置原则
常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。
管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求，并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节省钢材。
有膨胀要求的管道，在不允许有任何位移的地方，应设置固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架；在管道具有垂直位移的地方，应装活动支架；水平安装的方型补偿器或弯管附近的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。
另外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避免管道摆动。
二、施工工艺：
本工程综合管线较多，支吊架形式类别、工艺要求复杂。
2.1.穿墙管线横梁安装的说明及分类；
穿墙的管线大部分采用后打膨胀螺栓加型钢的固定形式。
但大型的管线横梁安装前要根据具体管道的荷载大小而预埋相匹配的预埋件。
配合施工中，机电专业人员必须随工程进度密切配合土建结构工程做好预埋工作并加强检查，绝不能有遗漏。
在管道施工过程中各种吊杆、吊架必须排列整齐，固定牢固，间距排布合理，型钢的形式、规格符合设计及施工规范规定要求。
2.2、支吊架的分类
2.2.1立管支架固定形式
2.2.1.1成排支架固定形式；
生活给水（冷水）、直饮水、中水、排水、雨水、透气及消防立管等几乎没
有位移，可采用常规支架固定形式，详图如下：
立管的底部和各层管道分支水平管处应设置固定支架。
支架的间距按3-3.9米考虑（根据层高）。
楼层≥5米左右应考虑两个支架并均称安装。
排水（机制铸铁）中水源水管、铜管应单独考虑支架间距的设置。
在综合支架之间增加活动支架。
2.2.1.2单立管固定；
a) 当管道≤DN150的生活给水（冷水）、直饮水、中水、排水、雨水、透气及消防立管等在竖井或其它位置为单管或与其它管道间距较远时，可按下图形式一设置支架。
≥DN200的单管可按形式二设置支架。
管井固定支架大样图
膨胀螺栓
钢板
钢 管槽 钢
抱 卡
钢 管角钢支架
墙体或柱墙体或柱槽 钢钢 管
1、穿吊型；吊架安装在楼板上，吊杆贯穿楼板，适用于公称直径200-300mm
为6米。
铜管应按设计要求间距设置支吊架，“W”接口机制铸铁管
125-600mm为6米。
铜管、机制铸铁支吊架同上说明。
双杆多管吊架；下图适用于公称直径15-250mm的水平管道安
水平单管沿结构墙、柱；下图适用于公称直径15-200mm 的水
平管道安装。
当为后砌墙时应考虑吊装。
单管吊架；为上锚固型吊架与单管扁卡的组合，适用于≤200mm 的有坡度调节要求的管道。
>500
<500
墙体或柱
膨胀螺栓
水平单管沿墙、柱固定形式一
3水平单管固定形式一
膨胀螺栓
墙体或柱
吊 杆
吊杆接楼板或梁
抱 卡
抱 卡
楼 板
膨胀螺栓
垫 圈螺 母
槽 钢吊 杆
立面图
侧面图
吊架安装大样
膨胀螺栓
槽 钢
吊杆
单管固定支架；适用于≤100mm管道固定。
三、支架安装要求；
1）加工应规整，位置应正确，埋设平整牢固。
2）支架与管道连接紧密，固定应牢固。
3）支架不得漏焊、欠焊或焊接裂纹等缺陷。
4）固定在建筑结构上的管道支架，不得影响结构安全。
5）水平支架的间距根据不同材质，按照设计及施工规范要求进行设置。
6）给水立管管卡安装，层高≤5米每层设置一个，层高≥5米，每层安装不得小于2个，管卡安装高度1.5-1.8米。
两个以上管卡可匀称安装。
7）地上结构部分中，当铜管道不与钢管或铸铁管并行时，铜管应单独制作支、吊架。
当铜管道与钢管或铸铁管并行时，支、吊架类型同其它类型管道，但铜管道与支吊架之间应用橡胶垫隔开。
8）当各种管材为综合支架时，综合支架间距取大管设置间距，小管再补充单独的支吊架。
9）管道安装完毕后，应按照要求逐个核对支架的形式、材质位置。
10）型钢加工应尽量采用机械切割，当必须采用气割时，应切割规整。
支架开孔时≤Φ14的口径采用台钻开孔，≥Φ14可采用气割开孔。
11）吊杆的丝扣伸出螺母的长度应是螺母直径的1/2为宜。
12）≥DN150的管道吊杆螺母应设置两个，并配置垫片。
13）支吊架的间距应按照设计说明、S161、03S402室内管道支架及吊架图集、厂家提供的技术标准进行设置。
