吸顶式无线AP设置说明书
（适用型号：YA-1515，YA-3020）
一、登陆
默认 IP 为：192.168.2.1
默认用户名和密码：admin
二、施工注意事项
酒店大规模布署本 AP 时，需要对 AP 做以下工作：
a. IP 设置
b. 无线设置
c. 路由器设置
在安装 AP 前，需要先做好 AP 的布署规划。
通常按如下步骤进行：

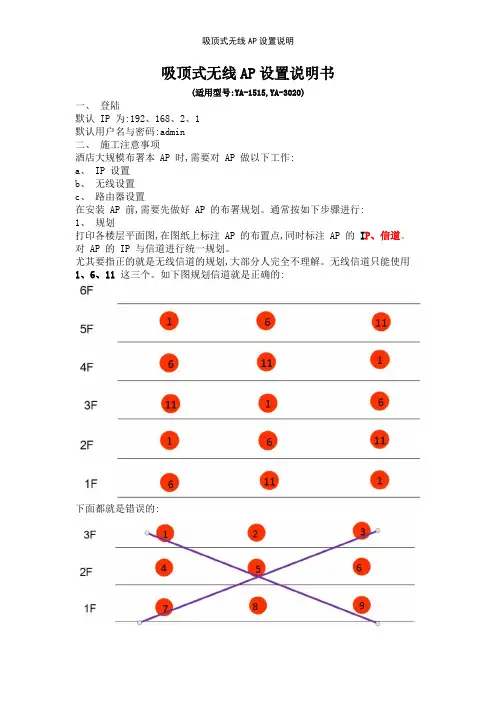

1. 规划
打印各楼层平面图，在图纸上标注 AP 的布置点，同时标注 AP 的 I P、信道。
对 AP 的 IP 和信道进行统一规划。
尤其要指正的是无线信道的规划，大部分人完全不理解。
无线信道只能使用1、6、11 这三个。
如下图规划信道是正确的：
下面都是错误的：
2. 测试和设置
在 AP 没有安装上之前，先将每个 AP 进行本地设置。
设置内容请查看下一章。
每个 AP 按规划所定的 IP、信道等进行统一的设置，并且做好标识，打上标签，然后按标识安装到对应的位置。
3. 安装
将 AP 安装上，连上网线。
4. 调试
将 AP 通上电，一台台测试 AP 是否正常工作。
通过观察交换机上对应的 AP 的数据灯是否正常，或通过 PING 命令对各个 AP 进行检测。
拿笔记本电脑检测 AP 的信号覆盖情况，如信号不够好的再针对性的调整 AP 的布署或者增加 AP。
找几个测试点，测试上网的速度、延时是否正常。
三、AP 设置
本说明书模拟在酒店、KTV 等装多台 AP 覆盖时进行说明。
1. 网卡设置
设置时需要通过网线来设置 AP，不要用无线去设置 AP。
先要给网卡设置固定 IP，如下图：
通常拓扑方式有二种，其一：
其二：
上述二种方式实际上是一样的，只不过是供电设备不同。
当大规模布署时,适合选择 POE 交换机进行统一供电，可简化机房布线、节省地方；采用单台 POE 电源对各个 AP 独立供电，需要占用较多的电插位，线束较乱，适合成本要求低、小批量覆盖。
注意：这两款AP（YA-1515和YA-3020）的供电不能超过 30V 电压。
采用 POE 交换机供电时务必确认清楚。
3. AP 的设置
3.1 一键设置
在工作模式菜单，可以对必设的三项内容统一、快速完成设置。
在 3.2 章节后分别对各部分详细说明。
在工作模式，我们设置成“无线热点 AP”，同时对 IP 和 SSID 等完成设置。
3.2 工作模式（必设项）
在“工作模式”菜单中，将 AP 设成“网桥模式”。
有线路由（网关）：将 AP 当路由器用时设成网关。
如果设置成网关后，网线连接的网口将变成 WAN 口，会造成电脑无线登陆 AP。
慎用！
无线客户端：实现无线转有线。
万能中继：实现无线转无线，即可扩展无线的信号覆盖。
3.3 AP 的 IP
每一个 AP 的 IP 地址均不能相同，且 AP 的 IP 不得在路由器的 DHCP 地址范围之内。
通常可以将AP 独立一个网段，不和路由器同网段。
比如路由器是192.168.1.1段的，那所有 AP 的 IP 都设在 192.168.2.x，这样即可避免和路由器冲突。
3.4 无线设置
点开左侧菜单无线设置基本设置：
无线模式必须使用 20M 方式，信道按规划进行设置。
SSID：无线网络名称，可以使用中文名字。
认证和加密：建议使用 WPAPSK 混合
3.5 其它
a. 虚拟 SSID
即多 SSID。
可以添加多 SSID。
在工程布署时不是必设项。
b. 访问控制
作 AP 使用时，一般由路由器统一控制，此项不要设置。
c. 无线分布式(WDS)
即桥接。
WDS 的上端设置成“网桥”，下端设置成“网桥+”。
d. 无线多媒体
如果经常看视频时可以启用本设置。
无线多媒体: WMM(Wi-Fi 多媒体)全面定义了四种连接内容，其中包括语音、视频、best effort 以及 background，以此优化网络通信的质量，以保障这些应用与网络资源建立稳定连接。
同时，WMM 优化了 Wi-Fi 原始终端用户的通信体验，在一个更为广泛、更为庞杂的网络环境和通信环境中，提供高质量的数据、语音、音乐、视频应用的网络连接性能。
e. 无线高级设置
非专业人士请不要随意修改此界面的参数。
Beacon 间隔：当接入的用户会较多时，可以稍为改大一些，可以降低用户端的竞争性。
发射功率：最大 100%时为 500mW，可以手动调整。
用户隔离：即无线用户之间不可以相互访问，适合公共区域上网地区设置。
四、其它设置
1.复位
复位可以通过登陆固件界面进行，也可以按复位键。
复位键正确使用方法：AP 通电启动完成后，按RESET 15秒。
2.管理员密码设置
3.系统日志
开启后将占用 CPU 资源（会影响 AP 带机），建议在 AP 正常没有故障时，禁止掉。
4.系统配置
可以备份系统配置信息、还原配置。
5.恢复出厂值。
