红外测油仪使用方法
红外测油仪说明书
红外测油仪操作指南
1 打开测油仪开关，预热30min；
2 萃取水样，备用；
3 双击打开文件（oil in Water），确定连接成功；
4 先空白测试，测试次数选择3次，比色皿内倒入同一瓶四氯化碳放入仪器，点击开始，需3次测试的空白谱图完全重叠在一起即可；若不重叠，清屏，点击重新开始，再测试。
直到3次测试空白谱图完全重叠。
5 选择样品测试，输入样品名称，测试次数（2次即可）；
萃取溶剂的体积：根据所用的四氯化碳的量而定（地表水和地下水为25mL，工业废水和生活污水为50mL）；
水样体积：萃取后的样品体积（即用量筒量取的水相）；
6 数据查询→数据管理→报表输出→查询条件→日期条件（选择：在某天）。
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
红外测油仪操作规程
红外测油仪操作规程
《红外测油仪操作规程》
一、前言
红外测油仪是一种用于测量油品余量的设备，广泛应用于石油化工、机械制造、航空航天等领域。
为了保障设备的正常使用和使用人员的安全，制定了以下操作规程。
二、操作步骤
1. 准备工作
（1）检查仪器是否完好，保证没有损坏或松动。
（2）将仪器放置在水平台上，保证仪器稳定。
（3）确认测量区域没有明火或明线，确保安全。
2. 开机操作
（1）插上电源，确保电源线接触良好。
（2）按下开关按钮，待显示屏亮起后进行下一步操作。
3. 测量操作
（1）打开油品容器，将红外测油仪的探头轻轻放入油品中。
（2）等待数秒钟，让仪器进行测量。
（3）观察显示屏上的数字，记录下油品的余量数据。
4. 关机操作
（1）完成测量后，将探头从油品中取出。
（2）按下关闭按钮，待显示屏熄灭后断开电源。
5. 仪器维护
（1）使用完毕后，清洁仪器外部，保持整洁。
（2）定期检查仪器的电源线和探头，确保无松动或损坏。
（3）保持仪器存放在干燥、通风的地方，避免受潮或灰尘。
三、安全注意事项
1. 在操作过程中要注意避免油品的溅漏，以免造成身体损伤。
2. 操作人员要注意仪器的稳定性，避免发生意外事故。
3. 在使用过程中，要保持仪器和周围环境的清洁，避免灰尘或水汽影响测量结果。
四、结语
以上是关于红外测油仪操作规程的详细介绍，希望使用人员严格遵守操作规程，确保设备的正常使用和使用人员的安全。
同时，定期进行维护和保养，可延长设备的使用寿命，并保证测量结果的准确性。
全自动红外测油仪的使用方法
全自动红外测油仪的使用方法
全自动红外测油仪的使用方法如下：
1. 准备工作：将红外测油仪放置在平稳的地方，并连接好电源线。
打开红外测油仪的电源开关，并等待其进行自检。
2. 选择合适的检测油品：红外测油仪可以用于检测各种类型的油品，但需要根据不同的油品类型来选择相应的检测模式。
将待测油品倒入红外测油仪的样品池中，并注意不要溢出。
3. 根据红外测油仪的使用说明，选择相应的测量模式，并按下开始测量的按钮。
等待红外测油仪进行测量，一般情况下测量时间不会太长。
4. 当红外测油仪完成测量后，读取其显示屏上的测量结果，并根据需要进行记录或处理。
5. 关闭红外测油仪的电源开关，并进行清洁和维护。
使用红外测油仪时，需要仔细阅读其使用说明，并根据要求进行操作，避免出现安全问题。
同时，需要注意仪器的维护和保养，保持其精度和稳定性。
使用红外测油仪测量土壤中油分的步骤及示例 红外测油仪常见问题解决方法
使用红外测油仪测量土壤中油分的步骤及示例红外测油仪常见问题解决方法使用红外测油仪测量土壤中油分的步骤及示例一、试验所需：1、红外测油仪2、4cm光程比色皿3、烧杯，量筒，移液管等4、四氯乙烯5、无水硫酸钠二、使用红外测油仪测量土壤油分步骤：1、取土壤样品，记录质量。
2、将已知质量的土壤样品放入烧杯，然后加入已知体积的四氯乙烯萃取。
3、充分萃取之后，取萃取液的上清液，记录上清液的体积。
上清液加入无水硫酸钠除水。
4、上清液倒入比色皿，放入仪器测量。
5、假如浓度过高，需要稀释测量。
6、测土壤时，萃取比设置为1:1、三、示例：1、取土壤样品10g。
（假设这10g的土壤样品中含有100mg的油）2、将10g的土壤样品放入烧杯，然后加入100ml的四氯乙烯充分萃取。
（此时100mg的油被100ml四氯乙烯萃取，油转移到了萃取液中，浓度为100mg/0.1L（即100ml）=1000mg/L）3、取萃取液的上清液50ml至新的烧杯中待用。
（上清液中油分浓度为1000mg/L）4、①直接测量，将上清液倒入比色皿中，直接测量。
（此时直接测量是测量不到结果的，由于浓度太高，超量程了，转为第二步，稀释测量）②假如超量程了，需要稀释测量，稀释的时候需要记录稀释前的上清液体积，比如取了5ml的上清液，然后又加入了95ml的四氯乙烯，相当于稀释了20倍，记录稀释倍数。
然后将稀释后的萃取液倒入比色皿测量。
（取5ml的上清液，上清液的浓度为1000mg/L，然后加入95ml的四氯乙烯稀释，5/（5+95）=20，稀释了20倍，此时萃取液中的油分浓度变为了50mg/L，倒入比色皿可以直接测量。
）从这个过程中可以看出，测量土壤的时候，和萃取比没有关系，所以不需要设置萃取比，萃取比应为1:1、反推一下：后稀释测量，测得了油分浓度为50mg/L，这个浓度单位是质量/体积，然后稀释了20倍，乘以20，为1000mg/L，乘以四氯乙烯的体积，计算出质量，1000mg/L*0.1L=100mg，这个就是终10g土壤里边含有的油分，即该10g的土壤中含有100mg的油分。
红外测油仪的操作步骤
红外测油仪的操作步骤
红外测油仪是应用于红外光度法进行测油的仪器，是集光学、分析学、电子学、机械学于一体的高科技产品。
根据HJ637-2018标准，用试剂萃取水中的油类物质，测定总萃取物，然后将萃取液用硅酸镁吸附，经脱除动植物油等物质后，测定石油类。
红外测油仪操作步骤：
1、开机首先打开红外分光测油仪，然后打开电脑主机和显示器。
在关机时，首先关闭计算机，然后再关红外分光测油仪;
2、打开测定的程序软件点击桌面的软件，打开程序页面，选择测量目标——测量水中油——总油
3、调整满度在比色皿中放入试剂空白(一般为四氯化碳)，放好比色皿(标准比色皿的侧面有一个标记，每次空白调零和测量样品时要使用同一只比色皿，并且根据比色皿侧面的标记确保每次放入比色皿槽的方向一致，比色皿放入仪器后用手在上方按一下，确保比色皿已经放到比色皿槽的底部)，点击页面上方的调整满度，系统自动检测试样的透光度，调整满度在77%-80%，并且满度稳定后才可以开始下一步的操作。
4、建立平点击页面上方的建立平台，就会出现被测样品的注册表可以编辑测试样品的信息(如样品名、编号、水样体积，萃取剂体积等)，编辑好按确定，系统就会自动对空白样品进行检测，并保存空白值。
5、测量样品在操作页面的空白处，点击一下，也同样会出现北
侧样品注册表，对测试样品的编辑确定，进行样品的测量。
测量一个样品大约需要四十秒，当页面显示“请等待”时，要耐心的等候仪器的反应，测试结束后，页面会显示三个特征波长的吸光度和计算的被测样品的含油量(mg/l)。
6、关机。

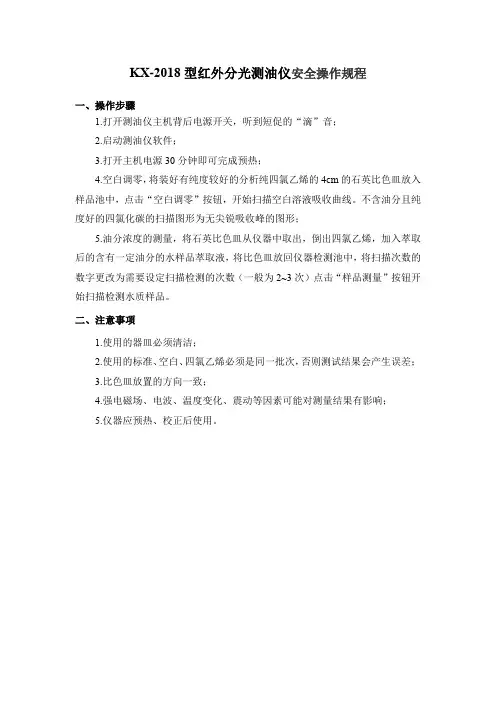

KX-18红外测油仪安全操作规程
KX-2018型红外分光测油仪安全操作规程
一、操作步骤
1.打开测油仪主机背后电源开关，听到短促的“滴”音；
2.启动测油仪软件；
3.打开主机电源30分钟即可完成预热；
4.空白调零，将装好有纯度较好的分析纯四氯乙烯的4cm的石英比色皿放入样品池中，点击“空白调零”按钮，开始扫描空白溶液吸收曲线。
不含油分且纯度好的四氯化碳的扫描图形为无尖锐吸收峰的图形；
5.油分浓度的测量，将石英比色皿从仪器中取出，倒出四氯乙烯，加入萃取后的含有一定油分的水样品萃取液，将比色皿放回仪器检测池中，将扫描次数的数字更改为需要设定扫描检测的次数（一般为2~3次）点击“样品测量”按钮开始扫描检测水质样品。
二、注意事项
1.使用的器皿必须清洁；
2.使用的标准、空白、四氯乙烯必须是同一批次，否则测试结果会产生误差；
3.比色皿放置的方向一致；
4.强电磁场、电波、温度变化、震动等因素可能对测量结果有影响；
5.仪器应预热、校正后使用。
红外测油仪的使用是怎样的
红外测油仪的使用是怎样的红外测油仪的定义红外测油仪是一种利用红外传感器技术，测量润滑油中包含的有机化合物含量（或称油中挥发物含量）的设备。
红外测油仪的工作原理红外测油仪是一种基于红外传感器技术的设备。
该设备通过测量润滑油中有机化合物所产生的红外光谱信息，来计算出其具体含量。
具体来说，红外测油仪是将润滑油样品加热至一定温度，使其中的有机化合物挥发到一定程度。
然后通过射入的红外光束在样品中产生的吸收谱，经过仪器内部的光谱处理、易用的界面，计算出润滑油中有机化合物的质量分数。
红外测油仪的使用步骤使用红外测油仪进行测量时，需要先按照一定的步骤进行操作：步骤一：样品准备•将润滑油样品搅拌均匀；•取约50ml样品倒入洁净试管中；•在润滑油样品中加入一定量的溶剂，使润滑油中的有机化合物充分溶解。
步骤二：加热操作•将润滑油样品溶液放入红外测油仪的样品位中；•调整设备的温度至指定的加热温度。
步骤三：取样•等待设备预热完成后，可以开始进行取样；•点开开始按钮后，样品会被射入一束红外光，并在光谱仪中产生吸收谱；•样品浓度的计算会自动完成，并显示在电子屏幕上。
准确度和误差控制红外测油仪具有高精度、高效能、低成本以及操作简单的特点。
该仪器的测量精度可以达到0.1%，在实际使用过程中，需要注意控制误差，保证准确度。
以下是几种常用的误差控制方法：•样品准备及加热时，必须仔细遵循规程，避免误差的产生；•定期对仪器进行校准，确保仪器的准确性；•使用的样品需要具有代表性，避免样品因为存放时间太久或者其他因素导致质量发生变化；•样品加热过程中应避免不必要的震动抖动。
结论红外测油仪是一种非常普遍应用于各个领域的实用仪器，具有快捷、准确、方便、易用等特点，使用非常广泛。
在实际应用中，需要遵守操作规程，控制误差，保证仪器的准确度，减少误差的产生，确保测量结果的可靠性。
简单说明红外分光测油仪的使用步骤
简单说明红外分光测油仪的使用步骤红外分光测油仪采用红外分光光度测量，经对样品进行光谱扫描，可显示并打印样品光谱及吸收峰的波数位置,能迅速、准确地测出水体中油份浓度的全部含量。
红外分光测油仪适用于地表水、地下水、海水、生活用水和工业废水等各种水体及土壤中石油类(矿物油)、动植物油及总油含量的监测，同时也是烟气(饮食行业油烟)含油量监测国家标准推荐的仪器。
此外，还可用于有机试剂纯度检测及含各种不同C-H键有机物总量和分量的测量。
采样：油类物质要单独采样，不允许在试验室内再分样。
采样时，应连同表层水一并采集，并在样品瓶上作一标记，用以确定样品体积。
当只测定水中乳化状态和溶解性油类物质时，应避开漂浮在水体表面的油膜层，在水下20～50cm处取样。
当需要报告一段时间内油类物质的平均浓度时，应在规定的时间间隔分别采样而后分别测定。
样品保存：样品如不能再24h内测定，采样后应加盐酸酸化至pH≤2，并在2～5℃下冷藏保存。
萃取：将500mL的水样全部倒入分液漏斗中，加入50ml四氯乙烯，充分振荡2min，并经常开启活塞排气。
静置分层后，将下层四氯乙烯(或四氯化碳)放至100mL烧杯中，加入适量无水硫酸钠除水。
对于含油量较少的水样，水样可取1000mL或更多，四氯乙烯取25mL。
测定：1、输入所用水样和四氯乙烯(或四氯化碳)的体积并点击计算萃取比2、样品测定将四氯乙烯(或四氯化碳)倒入参比比色皿，点击"空白调零"，待测量完成，将萃取液倒入样品比色皿，点击"测量样品"，得到样品浓度值(总油)。
如果还需要进一步测量矿物油含量，倒掉此溶液，清洗比色皿后倒入经硅酸镁吸附后的滤出液，点击"测量样品"，得到矿物油的含量。
总油减去矿物油含量为动植物油的含量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
I0 ---------- 入射光强度 I ---------- 透射光强度 A --------- 吸光度 石油类物质浓度计算公式为：
C=X×A2930＋Y×A2960＋Z×（A3030－A2930/F） 式中：C 为油分浓度
A2930 A2960 A3030 为不同波长下的吸光度 X、Y、Z、F 为校正系数 先测总含油量 C总 ，再将萃取液通过硅酸镁吸附，分离除去极性 的动植物油类物质，以同样方法测量，得到石油类的浓度 C石油 ，那么动 植物油的含量为：
光谱特点要求，稳定性好，信噪比高。
2．采用电调制光源，即降低了光源发热强度，以利于系统散热，同时由于无
机械切光运动器件，从而简化了仪器结构，提高了仪器可靠性。
3．传感器信号处理采用锁相放大电路，提高了仪器信噪比和最低检出限。
4．独特的比色池结构设计，适用 1 到 5 厘米任何比色皿。
5．结构简单，仪器光学系统、电气系统自成一体，集成化程度高，从而提高
2 XXX 仪器有限公司
XXX 型红外测油仪说明书
一、 概述
传统的成分分析先取样再以定性方式量测,时间长且无法及时得到测 量数据。而大多数物质的分子官能基能吸收红外光,利用光谱能量的吸收与 转换很容易进行内部成分的定性分析和定量计算。红外测油仪正是以此为 基本原理,采用红外分光光度测量,经对样品进行光谱扫描,可显示并打印 样品光谱及吸收峰的波数位置,能迅速、准确地测出水体中油份浓度的全部 含量。
A3030-A2930/F=0 将正十六烷（H）及异辛烷（P）及苯（T）溶液在波数 2930cm-1、 2960 cm-1、3030 cm-1 处测得吸光度，带入上述公式可求得 X、Y、Z、F 值。
五、仪器结构
仪器由光学系统、电气系统、微机及数据处理系统组成。 光学系统由光源、准直物镜，反射镜、比色皿池、光栅、成像物镜、滤 光片，热释电探测器等组成。 主机电气系统包括调制光源电路、步进电机驱动电路、波长定位电路、 信号放大处理电路，模数转换电路，单片微机系统等。 微机控制数据处理系统包括控制软件、测量软件，数据处理软件，文件 管理、打印报表等部分。
9.1 仪器正常使用环境条件....................................................17 9.2 运输及存储........................................................................17 附录一 装箱单 .....................................................................................18
C动植物 = C总 - C石油
校正系数计算公式：
F=A2930（H）/A3030（H）
C（H）=X×A2930（H）＋Y×A2960（H）
C（P）=X×A2930（P）＋Y×A2960（P）
C（T）=X×A2930（T）＋Y×A2960（T）
＋Z×[A3030（T）－A2930（T）/F]
式中： H -------- 正十六烷
5
XXX 仪器有限公司
XXX 型红外测油仪说明书
P -------- 姥鲛烷（或异辛烷） T --------- 甲苯（或苯） A --------- 各波数处的吸光度 以四氯化碳为溶剂配置苯、异辛烷、正十六烷溶液，浓度分别为 80 mg/L、20 mg/L、20mg/L,用 4cm 比色皿测定红外光谱的吸收值，对正十六烷 溶液，由于其芳香烃含量为零，即：
石油类的定义是：在标准“GB/T16488-1996”规定的条件下，用 CCl4 萃取，不被硅酸镁吸附，并且在波数为 2930cm-1、2960cm-1 和 3030cm-1 全 部或部分谱带处有特征吸收的物质。
动植物油的定义是：在标准“GB/T16488-1996”规定的条件下，用 Байду номын сангаасCl4 萃取，并且被硅酸镁吸附的物质。
等各种水体及土壤中石油类（矿物油）、动植物油及总油含量的监测，同 时也是烟气(饮食行业油烟)含油量监测国家标准推荐的仪器。此外，还可 用于有机试剂纯度检测及含各种不同C-H键有机物总量和分量的测量。
3 XXX 仪器有限公司
二、仪器特点
XXX 型红外测油仪说明书
1．可拆卸一体化光学系统，仪器体积小，重量轻，先分光后吸收，符合红外
我国根据国际标准化组织（ISO）的推荐方法，制定并颁布了以红外 光度法为基础的“水质 石油类和动植物油的测定 红外光度法”（GB/T 16488-1996）国家标准。该标准包括两种方法，红外分光光度法和非色散 红外光度法，但在我国目前大多数都采用红外分光光度法。
主要应用领域： 红外测油仪不仅适用于地表水、地下水、海水、生活用水和工业废水
执行标准：GB/T16488-1996
XXX 型红外测油仪
使用说明书
XXX 仪器有限公司
XXX 型红外测油仪说明书
目录
一、 概述 ..............................................................................................3 二、 仪器特点 .......................................................................................4 三、 主要技术指标 ...............................................................................4 四、 工作原理…….................................................................................5 五、仪器结构 .........................................................................................6 六、使用方法
七、分析操作实例 .............................................................................16 八、仪器使用时应注意事项................................................................17 九、仪器保存及使用条件.......................................................................17
7．外型尺寸 550cm × 380cm × 150cm
8．重量 15Kg
9．电源 （220±22）V （50±1）Hz 35VA
4
XXX 仪器有限公司
四、 工作原理
XXX 型红外测油仪说明书
当某单色光通过被测溶液时，其光能就会被吸收。光能被吸收的强弱与
被测溶液的浓度成比例，符合比尔定律
A= log (1/T)=log(I0 / I) 式中：T ---------- 透过率
图1
整机框图
6
XXX 仪器有限公司
XXX 型红外测油仪说明书
图2
光学原理图
六、使用方法
6.1 仪器安装
