武汉兆欧表厂家_绝缘电阻测试仪介绍
绝缘电阻测试仪使用方法
绝缘电阻测试仪使用方法绝缘电阻测试仪使用方法兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否那么就会造成人身或设备事故。
在使用兆欧表前，首先要做好以下各种准备工作：〔1〕测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的平安。
〔2〕对可能感应出高电压的设备，必须消除这种可能性后才能进行测量。
〔3〕被测物外表要清洁，减少接触电阻，确保测量结果的正确性。
〔4〕测量前要检查兆欧表是否处于正常工作状态下，主要检查其"0"和"∞"两点位置。
即摇动手摇发电机手柄，使电机到达额定转速。
兆欧表在短路时，指针应指在"0"位置；开路时，指针应指在"∞"位置。
〔5〕兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。
做好上述准备工作后，就可以进行测量了。
在测量时，要注意兆欧表的正确接线，否那么将引起不必要的误差甚至错误。
兆欧表的接线柱共三个；三个"L"即线端，一个"E"即地端，再一个"G"即屏蔽端〔也叫保护环〕。
一般被测绝缘电阻都接在"L"和"E"端之间，但当被测绝缘物外表漏电严重时，必须将被测物的屏蔽环或不须测量的局部与"G"端相联接。
这样漏电流就经屏蔽端"G"直接流回发电机的负瑞形成回路，而不再流过兆欧表的测量机构〔动圈〕。
这样就从根本上消除了外表漏电流的影响。
值得注意的是测量电缆线芯和外表之间的绝缘电阻时，一定要接好屏蔽短钮"G"。
因为当空气湿度大或电缆绝缘外表又不干净时，其外表的漏电流将很大。
为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表办一个金属屏蔽环，使之与兆欧表"G"端相连。
绝缘电阻表(兆欧表2500V)
绝缘电阻表（兆欧表2500V）
一、特性
数字式绝缘电阻表又名兆欧表、高压绝缘电阻测试仪，用于绝缘电阻的测试。
本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。
同时还具备测量直流电压交流电压吸收比和极化指数功能。
整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。
而且具有防震、防尘、防潮结构，适应恶劣工作环境，是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。
它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
数字绝缘电阻表由中大规模集成电路组成。
本表输出功率大，输出电压等级多（有5个电压等级）。
额定绝缘测试电压范围100～2500V,绝缘电阻测量范围0.01MΩ～200GΩ。
直流电压测量范围0～1000V,交流电压测量范围0～750V。
二、量程及技术规格
电池电压电池电压不足，显示低电符号“”
自动关机仪表无操作约15分钟后关机
绝缘电阻≥50MΩ (1000V)
耐压AC3kV/50Hz 1min
工作温度和湿度－10℃～+50℃＜85%RH
贮存温度和湿度－15℃～+55℃＜90%RH
适合安规IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT
Ⅲ 300V
三、装箱单
仪表1台
高压测试线3条（红色,黑色,绿色各一条）
电池 1.5V碱性电池6节
说明书、保用证1套
仪表箱1个。
绝缘电阻测试仪和摇表有区别吗？
绝缘电阻测试仪和摇表有区别吗？
绝缘电阻测试仪通常也被称之为数字兆欧表，其常用的测试电压为250v到10000v不等。
可用于测量电力设备的绝缘电阻。
摇表有时也被称为兆欧表，其作用与绝缘电阻测试仪一样，用于测量电力设备的绝缘电阻.
通常情况下我们可以认为这三种说法是同一概念，但是其中有存在区别。
绝缘电阻测试仪主要采用的是指针或者数字显示绝缘电阻值，采用自动升降电压，并且每个表上至少有两个额定电压。
摇表主要是指针式显示，需要人工来升降电压，需要人工转速产生一个额定电压，而电压会在转数相对稳定的时候趋于稳定。
绝缘电阻测试仪一般采用电动式，测量方便，度相对于摇表来说要更高，能自动产生结果，自动化的程度相对而言要更高一些。
摇表由于采取手摇式，从操作上来说更为麻烦，因为需要人工手摇来达到额定的电压，操作不方便的同时由于人为原因导致测量的误差较大，精度不高。
绝缘电阻测试仪可用于测量各种绝缘参数、吸收比和极化指数等，更为方便。
摇表在测量吸收比的时候需要手摇1分钟，然后人工读出15秒和60秒的值，然后人工计算出吸收比。
而测极化指数时则需要手摇10分钟。
标签:
绝缘电阻测试仪
1。
绝缘电阻测试仪用途及工作原理
绝缘电阻测试仪用途及工作原理绝缘电阻测试仪用途：绝缘电阻测试仪，通常被称为兆欧表或高阻计，广泛用于测量发电机、马达、电源变压器、配线、电器和其它电气装置（如控制、信号、通信和电源的电缆）的绝缘电阻。
它们往往被用于例行维护程序中来指示电机在数月或数年内绝缘电阻的变化。
绝缘电阻发生大的变化，就可能预示着潜在的故障。
所以，就需要对兆欧表进行定期校准，以确保仪表本身没有随时间发生变化。
绝缘电阻测试仪工作原理：兆欧表通过用一个电压激励被测装置或网络，然后测量激励所产生的电流，利用欧姆定律测量出电阻。
优良的兆欧表校准器包括各种可选的电阻器，这点与现代校准器利用合成电阻功能提供的电阻器差别不大。
兆欧表校准器与直流/低频校准器的不同之处在于所需的电阻器范围，以及耐受的电压能力不同。
例如，与数字多用表（DMM）上配备的欧姆表功能相比，这些电气测试器在进行电阻测量时施加的电压要高得多。
兆欧表采用的电压范围通常从50 V 到高达5 kV；而典型数字多用表的电压一般小于10 V。
对于绝缘测试来说，需要测量的电阻值范围很大，其上限可达到10 TΩ，所需的电压更高。
几乎所有的绝缘测试仪都采用直流电压作为激励，所以兆欧表校准器的交流要求很少。
许多兆欧表为两端设备，它提供一个电压，并测量由被测设备所决定的电流。
量程达到1 TΩ 以及更高的兆欧表通常具有第三个端子，称为保护端（Guard），对于消除泄漏通路以及被测未知电阻Rx 的并联元件非常有用。
保护端的目的是消除可能会产生的泄漏电流来选择性地将输出寄生电阻性元件的影响减小为零。
校准这些仪器时的一个主要问题是找到合适的电阻器，当然是首先要足够；还需要电阻值足够大，使其能够承受高直流电压。
此外，对于应该采用什么样的电阻值来进行校准，兆欧表制造商并没有统一的标准，所以就需要各种各样的电阻值。
通过了解各种不同的绝缘测试仪，可以知道它们需要不同的性能检查点。

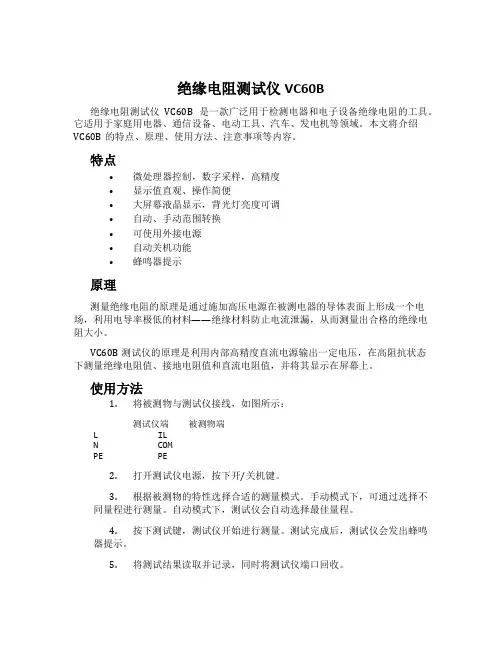

绝缘电阻测试仪VC60B
绝缘电阻测试仪VC60B绝缘电阻测试仪VC60B是一款广泛用于检测电器和电子设备绝缘电阻的工具。
它适用于家庭用电器、通信设备、电动工具、汽车、发电机等领域。
本文将介绍VC60B的特点、原理、使用方法、注意事项等内容。
特点•微处理器控制，数字采样，高精度•显示值直观、操作简便•大屏幕液晶显示，背光灯亮度可调•自动、手动范围转换•可使用外接电源•自动关机功能•蜂鸣器提示原理测量绝缘电阻的原理是通过施加高压电源在被测电器的导体表面上形成一个电场，利用电导率极低的材料——绝缘材料防止电流泄漏，从而测量出合格的绝缘电阻大小。
VC60B测试仪的原理是利用内部高精度直流电源输出一定电压，在高阻抗状态下测量绝缘电阻值、接地电阻值和直流电阻值，并将其显示在屏幕上。
使用方法1.将被测物与测试仪接线，如图所示：测试仪端被测物端L ILN COMPE PE2.打开测试仪电源，按下开/关机键。
3.根据被测物的特性选择合适的测量模式。
手动模式下，可通过选择不同量程进行测量。
自动模式下，测试仪会自动选择最佳量程。
4.按下测试键，测试仪开始进行测量。
测试完成后，测试仪会发出蜂鸣器提示。
5.将测试结果读取并记录，同时将测试仪端口回收。
6.关闭测试仪电源。
注意事项1.测试前需确定被测物已经断电，并确认与被测物相连的其他电缆已经拔出。
2.测试过程中禁止触摸被测物。
3.测试结束后，需反复检查测试仪的电缆是否被拔出，以避免电击危险。
4.测试仪应放置在干燥、通风良好且不易受到振动的地方。
5.长时间不使用时，应将测试仪保存在干燥、无尘、无腐蚀性气体的环境中，避免高温、潮湿等情况。
同时应经常充电以维持电池寿命。
6.测试仪应经常进行定期校准。
定期校准可保证测试结果的准确度。
绝缘电阻测试仪VC60B是一款非常实用的工具，主要用于检测绝缘电阻的大小，广泛应用于家庭用电器、通信设备、电动工具、汽车、发电机等领域。
使用测试仪操作简便，但在使用时需要注意安全事项。
兆欧表测量绝缘电阻的步骤
兆欧表测量绝缘电阻的步骤
华天电力生产的HT2671 数字兆欧表（2500V）由中大规模集成电路组成。
本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。
工作原理为由机内电池作为电源经DC/DC 变换产生的直流高压由E 极出经被测试品到达L 极，从而产生一个从E 到L 极的电流，经过I/V 变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。
接下来为大家分享兆欧表测量绝缘电阻的步骤：
测量步骤开启电源开关“ON/OFF”，选择所需电压等级,开机默认为500V 档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD 显示的稳定数值乘以10 即为被测的绝缘电阻值。
当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。
关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。
注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。
接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E” 与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。
测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。
如测量发电机相间
绝缘时，三组可轮流交换，空出的一相应安全接地。
武汉中试高测电气有限公司 ZS2678 水内冷发电机绝缘电阻测试仪 使用说明书
ZS2678水内冷发电机专用兆欧表使用说明书武汉中试高测电气有限公司1、概述检查电气设备的绝缘性能，测量绝缘电阻是最简单快速的基本方法，公司调查了国内外多种水内冷发电机绝缘电阻测试仪，设计了ZS2678型水内冷发电机绝缘测试仪。
该仪器测量原理新颖，操作简便，精度高，整机采用全集成电路，耐振动，工作稳定性好，输出短路电流大，在现场环境下抗干扰能力强，能满足目前发电厂的测试要求。
该仪器具有计时，报警和数据存贮等功能，可方便地测量绝缘电阻，吸收比，极化指数等参数2、安全措施1．使用本仪器前一定要认真阅读本说明书。
2．仪器的操作者应具备一般电气设备或仪器的使用常识。
3．本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4．仪器应避免剧烈振动。
5．对仪器的维修、护理和调整应由专业人员进行。
6．测试过程中严禁碰触测试引线！7．测试完毕后最好短路测试端人工放电！8．严格遵守安全操作规程。
9．非测试人员必须远离高压测试区，测试区必须用栅栏或绳索、警视牌等明显表示出来。
3、性能特点1．中文菜单操作，使用方便。
2．可实现绝缘电阻、吸收比、极化指数等参数的全自动测量。
3．保留15秒及每一分钟数据，直到第10分钟，并自动计时。
4．可存贮10组测量数据，以便随时分析和存档。
5．功能全面，具有测试、存贮、报警、调阅等功能。
6．测试结束后可自动放电。
7．输出短路电流大，抗干扰能力强。
4、技术指标测试范围： 5 MΩ～10000 MΩ分辨率：最小0.1 MΩ精度： ±（10%·R+2字）测试电压：2.5KV输出短路电流：≥3mA显示方式：点阵液晶显示器供电方式： AC220V环境温度：0～40℃环境湿度：<90%R H，无结露5、仪器控制机件功能介绍1．显示器：点阵液晶显示器。
2．绕组端：高压线端，输出直流高压，接电机绕组。
（L）3．汇水管：屏蔽端子，接汇水管。
(G)4．机外壳：测量端子，接机外壳。
绝缘电阻测试仪使用说明
绝缘电阻测试仪目录第一章概述..... .. (1)第二章产品介绍 (2)一、产品特性 (2)二、技术指标 (3)三、仪表结构 (4)第三章使用方法 (6)一、准备工作 (6)二、开始测试 (7)三、屏蔽端使用方法 (8)四、电池充电 (9)第一章概述随着我国电力工业的快速发展，电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。
绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。
绝缘电阻测试仪（兆欧表）是测量绝缘电阻的专用仪表。
1990年5月批准实施的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。
目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。
这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。
绝缘电阻测试仪采用超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、交直流两用(C型)、操作简单、具有时间提示功能。
是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
第二章产品介绍一、产品特性1、仪表的绝缘测试对于BC2533在500V最高可测20GΩ, 在1000V最高可测40GΩ, 在2500V最高可测100GΩ；对于BC2550型在2500V最高可测100GΩ, 在5000V最高可测200GΩ；2、额定的输出电压保持在对BC2533型负载电阻可低至4MΩ/8MΩ/20MΩ；对BC2550型为20MΩ/40MΩ，这使得仪表能够精确测量较低的绝缘阻抗。
3、自动转换的高低范围双刻度指示, 彩色刻度易于读识, 并且有LED显示相应色彩。
4、整机采用ABS塑料机壳便携式设计，具有抗干扰能力强、结构紧凑、外观精美。
5、仪表采用超薄型张丝表头，抗震能力强。
6、交直流两用，内置可充电池和智能充电模块，整机输出功率大（C型）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武汉兆欧表厂家_绝缘电阻测试仪介绍武汉兆欧表厂家_绝缘电阻测试仪介绍，兆欧表（megger）俗称摇表，兆欧表大多采用手摇发电机供电，故又称摇表。
它的刻度是以兆欧（MΩ）为单位的。
它是电工常用的一种测量仪表，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。
兆欧表也叫做绝缘电阻测试仪，许多年以前，我们都是用手摇式的摇表，跟接地电阻测试仪，选择基本上都是电子式的兆欧表。
兆欧表根据客户的被试品电压等级不同，选择的类型也不一样，有的时候，客户也需要测吸收比和极化指数，那选择的绝缘电阻测试仪又不一样，今天为大家介绍几款，世面上也见的比较多的。
1.常规兆欧表（HZ2670兆欧表。
HZ2671兆欧表. HZ2672兆欧表）
这3种外形都一样，但是档位不一样，分别式1000V, 2500V，5000V（这里都是最大量程）
数字兆欧表由中大规模集成电路组成。
此数字兆欧表输出功率大，短路电流值高，输出电压等级多(有四个电压等级)。
工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。
2.指针式绝缘电阻测试仪
产品特征 Product Characteristics
1、本指针式绝缘电阻测试仪的绝缘测试在2500V最高可测100GΩ；在5000V最高可测200GΩ。
2、额定的输出电压保持在对HT2550指针式绝缘电阻测试仪负载电阻可低至4MΩ/8M Ω/20MΩ；对20MΩ/40MΩ。
3、自动转换的高低范围双刻度指示，彩色刻度易于读识，并且有LED显示相应色彩。
4、整机采用ABS塑料机壳便携式设计，具有抗干扰能力强、结构紧凑、外观精美。
5、该指针式绝缘电阻测试仪采用超薄型张丝表头，抗震能力强。
6、是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
3.带吸收比和极化指数的绝缘电阻测试仪（HZ-5KV）
产品特征Product Characteristics
1、多档测试电压，测量绝缘电阻高达200GΩ。
2、绝缘电阻值采用31/2LCD数字显示。
3、绝缘电阻测量自动转换量程，读数方便。
4、输出短路电流大于3mA，满足对容性负载快速充电的要求。
5、抗干扰能力强，读数稳定、可靠。
6、完备的保护功能，保障操作安全。
7、可充电电池供电，当电池电量不足时有欠压提示。
8.带吸收比和极化指数
4.最后就是可调式高压数字兆欧表
这一款又4种，HZ-5kV 可调高压数字兆欧表,HZ-10kV 可调高压数字兆欧表,HZ-15kV 可调高压数字兆欧表,HZ-20kV 可调高压数字兆欧表.
我们这里以HZ-10kV 可调高压数字兆欧表作为例子来讲
产品特征 Product Characteristics
1、抗干扰能力强：抗电场感应干扰能力达到2mA(50Hz)，已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数
2、短路电流大：短路电流典型值10mA，适应大容量、大电感的测试
3、电阻测量范围宽广：测量范围从0.01MΩ～1999GΩ，读数准确、分辨力高
4、高压输出范围宽广：可选择0.25kV、0.5kV、1kV、2.5kV、5kV、10kV，也可从0V平滑调节到需要的电压
5、声光提醒：具有计时报时功能，提醒使用者记录分析被测量对象的吸收比和极化指数
6、高品质：关键部件全部采用进口元件，保证测量精度准确
7、使用方便：采用一体式机箱，体积小、重量轻、便于携带
8、外观精美：采用坚固且磨性强的材料，使仪器的整体质感和使用寿命更长。
