变电站试验及运维方案

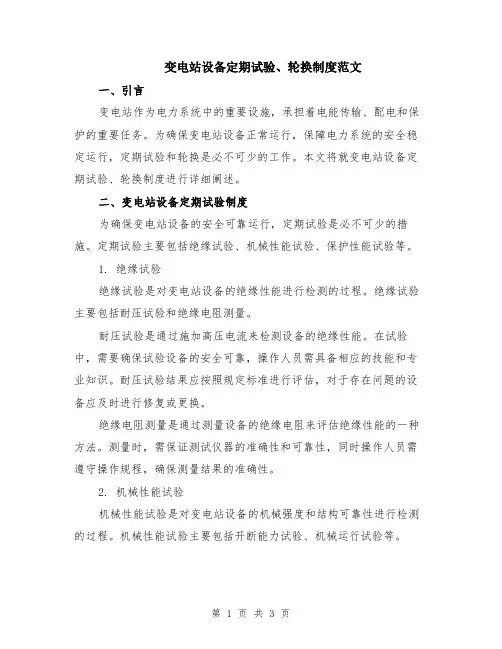

变电站设备定期试验、轮换制度范文
变电站设备定期试验、轮换制度范文一、引言变电站作为电力系统中的重要设施，承担着电能传输、配电和保护的重要任务。
为确保变电站设备正常运行，保障电力系统的安全稳定运行，定期试验和轮换是必不可少的工作。
本文将就变电站设备定期试验、轮换制度进行详细阐述。
二、变电站设备定期试验制度为确保变电站设备的安全可靠运行，定期试验是必不可少的措施。
定期试验主要包括绝缘试验、机械性能试验、保护性能试验等。
1. 绝缘试验绝缘试验是对变电站设备的绝缘性能进行检测的过程。
绝缘试验主要包括耐压试验和绝缘电阻测量。
耐压试验是通过施加高压电流来检测设备的绝缘性能。
在试验中，需要确保试验设备的安全可靠，操作人员需具备相应的技能和专业知识。
耐压试验结果应按照规定标准进行评估，对于存在问题的设备应及时进行修复或更换。
绝缘电阻测量是通过测量设备的绝缘电阻来评估绝缘性能的一种方法。
测量时，需保证测试仪器的准确性和可靠性，同时操作人员需遵守操作规程，确保测量结果的准确性。
2. 机械性能试验机械性能试验是对变电站设备的机械强度和结构可靠性进行检测的过程。
机械性能试验主要包括开断能力试验、机械运行试验等。
开断能力试验是通过施加额定电流、额定电压等条件下对设备进行开断操作来检测设备的开断性能。
试验时，需确保试验设备的安全可靠，操作人员需熟悉操作规程，严格按照要求进行试验操作。
机械运行试验是对设备的机械运行性能进行检测的过程。
试验时，需确保试验设备的正常运行，操作人员需熟悉设备的运行原理和操作规程，严格按照要求进行试验操作。
3. 保护性能试验保护性能试验是对变电站设备的保护装置和保护系统进行检测的过程。
保护性能试验主要包括跳闸试验、保护动作试验等。
跳闸试验是通过人工或自动控制方式对保护装置进行跳闸操作，检测保护装置的动作性能。
试验时，需确保试验设备的安全可靠，操作人员需熟悉设备的保护原理和操作规程，严格按照要求进行试验操作。
保护动作试验是通过施加异常条件，如短路、断相等，检测保护装置的动作信号是否准确。
变电站运维方案
变电站运维方案目录一、总则二、工程概况三、规范性引用文件四、各级人员岗位责任制五、安全管理六、运维管理七、设备管理八、技术管理九、变电站设备验收及启动阶段管理十、培训工作十一、班组建设和文明生产十二、运维成本附录A（规范性附录）变电运维站（变电站）应具备的规程、制度、标准A.1变电运维站应配备的规程和规范A.2变电运维站应配备的管理制度A.3变电运维站应配备的记录簿A.4变电运维站应具备的技术图纸、图表A.5变电站应具备的记录簿A.6变电站应具备的制度、技术图纸、图表附录B（资料性附录）变电站台帐管理B.1各种设备台帐应按下列单元分类建立B.2每个单元应有以下内容B.3设备更换后�应重新填写设备台帐�并替换旧台帐一、总则1.1 本规范适用于昌吉市电力公司各供电企业所辖的，由调控中心实施监控由变电运维站实施现场操作、设备巡视和维护的35千伏-500千伏值班变电站管理及变电运维站管理。
1.2 昌吉市电力公司各供电企业、进入变电运维站（变电站）工作的所有单位及人员应执行本规范。
1.3 本规范由市公司生产技术部负责解释。
二、工程概况：工程名称：委托单位：运维单位：工程名称：工程规模：工程位于，终期规模建设台KVA主变，电压等级为220/35KV。
1、220KV主接线方式为(双母线)接线，采用（户外）配电装置。
本期建设220KV线路1回，接入220KV 变电站，其220KV母线设备间隔为2回。
2、35KV主接线方式为(单母线)分段接线，采用户内成套高压开关柜，35KV出线（16回），母线设备1回，站用电2回。
无功补偿kVar。
三、规范性引用文件3.1 《国家电网公司电力安全工作规程》、（变电站和发电厂电气部分）3.2 《国家电网公司变电站管理规范》3.3 《昌吉市电力公司工作票操作票管理规定（试行）》3.4 《昌吉市电力公司工作票操作票填写规定（试行）》3.5 《昌吉电力公司操作票管理及填写规定实施细则（试行）》3.6 《昌吉市电力公司防止电气误操作装置管理制度（试行）》3.7 《昌吉市电力公司输变电运维一体化管理办法（试行）》3.8 《国家电网公司电网设备状态信息收集工作标准》3.9 《昌吉市电力公司输变电设备状态管理办法（试行）》四、各级人员岗位责任制机构设置及人员职责分配表4.1 岗位设置4.1.1 变电运维站应设站长、技术专责。
变电站运维方案
110kV变电站托管方案目录110kV变电站运维方案 (3)一、运维依据及内容 (3)二、工作内容及目的 (3)三、人员安排 (3)四、电气设备巡视检查规定 (4)五、倒闸操作及异常处理 (18)变电运维存在的安全隐患及解决措施 (21)110KV变电站运行应急方案 (26)一、基本原则 (26)二．组织体系和职责 (26)三．事故应急预案 (27)110kV变电站高压电气设备试验方案 (30)110kV变电站运维方案一、运维依据及内容《带电设备红外诊断应用规范DL/T664—2008》《带电作业工具、装置和设备预防性试验规程DL/T976-2005》《高压开关设备和控制设备标准的技术要求GB/T11022—1999》《国家电网公司电力安全工作规程（变电站和发电厂电气部分）》《国家电网公司十八项电网重大反事故措施》（国家电网生[2012]352号）二、工作内容及目的变电站运行维护、倒闸操作、事故及异常处理、设备巡视、设备定期试验轮换等工作。
电站巡视检查的作用为：通过对设备的巡视检查，运行人员可随时掌握设备的运行情况，发现设备的异常情况、变化情况，从而确保设备连续安全运行。
三、人员安排站内安排四人值班，其中站长一名，组员三名。
四班三倒制，做到值班室内24小时都有人看监盘。
其中站长还负责组织和领导，协调与客户的关系，处理运维过程中遇到的各种问题。
确保每天巡视一次主站设备及低压密炼室，巡视过程中必须保证两人巡视。
四、电气设备巡视检查规定1、危险点控制措施：2、巡视类型及巡视周期规定（1）.日常巡视检查日常巡视是指运行人员每天对设备的巡视。
日常巡视的次数一般按下列情况进行：交接班巡视、高峰负荷巡视和晚间闭灯巡视。
a、交接班巡视：是指在交接班过程中对设备的巡视检查，在交接班时进行。
b、高峰负荷巡视：是指每天对设备的正常巡视检查，常规情况下，在每天中午14:00 ～14:30时进行。
c、夜间闭灯巡视：主要是要求运行人员在夜间黑暗中检查设备接点接头的发热烧红、电晕放电等情况，在每晚的21:00 ～ 22:00时进行（2）.定期巡视检查定期巡视检查是指运行人员在规定的周期时间里，对设备全面详细的巡视检查。
220kv变电站运维方案
220kv变电站运维方案引言随着电力行业的快速发展，变电站作为电力系统的重要组成部分，其运维工作也显得尤为重要。
本文将介绍一套针对220kv变电站的运维方案，包括变电站的日常维护、设备巡检、故障排除和应急处理等方面。
日常维护日常维护是保障变电站正常运行的基础，它包括： - 清理现场：及时清理变电站周围的杂草、垃圾等，保持站区清洁； - 检查保护装置：每天检查控制室内各类保护装置的运行状态，确保其正常工作； - 异常记录：及时记录控制室内的异常情况，并及时处理。
设备巡检设备巡检是保障变电站设备运行的重要环节，它包括： - 检查高压设备：定期检查高压设备的运行情况，包括断路器、隔离开关等设备的状态； - 检查继电器：定期检查继电器的运行情况，确保其灵敏度和可靠性； - 检查变压器：定期检查变压器的运行情况，包括油位、温度、绝缘情况等。
故障排除故障排除是变电站运维工作中不可或缺的一环，它包括： - 解决常见故障：例如断路器跳闸、保护装置误动作等，通过查找故障原因，并采取相应措施进行处理；- 处理设备故障：例如变压器故障、隔离开关异常等，及时联系相关厂家进行维修或更换； - 故障记录：对每次故障进行详细记录，包括故障现象、处理过程以及解决方法，以便后续查阅和总结。
应急处理应急处理是保障变电站安全运行的重要手段，它包括： - 紧急停电：当发现变电站存在重大安全隐患时，需要立即采取紧急停电措施，确保现场人员的安全； -应急抢修：当出现设备故障或突发事件时，需要迅速组织人员进行抢修工作，以恢复供电的正常运行。
结论针对220kv变电站的运维方案，通过日常维护、设备巡检、故障排除和应急处理等环节，可以保障变电站的安全运行和电力供应的稳定性。
同时，对于变电站运维工作人员来说，定期培训和学习新技术也是提升运维能力的关键。
通过不断优化和改进运维方案，不仅可以提高变电站运行效率，而且可以降低故障率和减少停电时间，为用户提供更加可靠的电力供应。
变电站电力设施维保方案
变电站电力设施维保方案一、维保背景变电站作为电力系统的重要组成部分，承担着输变电、配电和保障电力供应的重要任务。
为确保变电站电力设施的正常运行和安全稳定，进行定期维护保养是至关重要的。
二、维保目标1. 保证设备的正常运行：定期巡检设备，及时发现并处理设备故障，确保设备正常运行，避免因故障带来的停电等问题。
2. 延长设备的使用寿命：进行必要的维护保养，提高设备运行效率，降低设备故障率，延长设备的使用寿命。
3. 提高设备安全性：为设备定期进行维护，及时消除安全隐患，确保设备安全可靠。
4. 降低运维成本：通过合理的维护保养工作，减少设备故障频率，降低维修成本以及停电损失。
三、维保内容1. 定期巡检：定期对变电站电力设施进行巡检，包括主变压器、开关设备、电容器组等。
检查设备外观、连接、绝缘状况等是否正常，并记录巡检情况和存在的问题。
2. 清洁维护：对设备进行清洁维护，包括清理灰尘、清洗绝缘子和接触器等，确保设备表面清洁，绝缘性能良好。
3. 润滑检修：对设备润滑部位进行检查和润滑维护，确保设备运行时的润滑条件良好，减少摩擦损耗。
4. 电气检修：对设备的电气连接、接线端子等进行检修，确保连接良好，接线端子正常，消除潜在故障隐患。
5. 保护装置检查：对变电站的保护装置进行检查，确保保护装置参数设置正确，功能正常，能够及时发现和隔离故障。
6. 动力系统检修：对设备的动力系统进行检修，包括电机、传动装置等，确保运行正常，减少故障发生。
7. 温升测量：对设备进行温升测量，掌握设备的工作温度，及时发现可能的问题，以避免设备过载和过热。
8. 部件更换：定期更换设备的老化、磨损和故障的部件，以确保设备的可靠运行。
9. 应急预案：制定变电站维保的应急预案，针对突发情况做好相应处置和应急措施，确保设备的安全性和连续供电。
四、维保频率1. 巡检频率：对变电站电力设施进行日常巡检，确保设备的正常运行。
可以根据设备的特点和重要性来确定巡检频率，一般为每天或每周巡检一次。
变电站运维服务方案
变电站运维服务方案变电站是电力系统中的重要组成部分，负责将高压电能转换为适用于供电网络和终端用户的低压电能。
为了保证变电站的稳定运行，运维服务方案必不可少。
以下是一个关于变电站运维服务方案的建议，包括设备检修、故障处理、安全管理和预防性维护等方面。
设备检修：定期检修变电站设备是确保其运行稳定的重要措施。
建议定期进行设备的绝缘测试、温度检测和电阻测试等，以确保设备的正常运行。
同时，需要清洁设备表面和内部，及时更换老化和损坏的零部件，确保设备的正常运行和寿命。
故障处理：变电站可能会出现各种故障，如电力中断、设备故障和过载等。
建议建立故障报警和监控系统，能够实时监测变电站的设备状态和指示灯，并及时采取措施进行处理。
对于常见的故障，需要制定相应的故障处理流程和应急预案，以便能够快速、高效地解决问题，并减少对电网的影响。
安全管理：变电站是一个高压、高电流的场所，安全管理尤为重要。
建议建立安全管理体系，包括安全规章制度、安全培训和演练等。
定期进行安全检查，确保设备的可靠性和安全性。
同时，需要加强对外部人员和非授权人员的管理，确保变电站的安全运行。
预防性维护：除了定期检修设备外，建议还要进行预防性维护工作，以防止设备损坏和故障的发生。
预防性维护包括设备巡视、设备状态监测和维护记录等。
巡视员需要对设备进行定期和有针对性的巡视，发现并及时处理设备的隐患。
设备状态监测可以通过安装传感器和监测设备来实现，及时提醒并预防设备问题。
维护记录可以帮助分析设备的运行情况和发现设备的问题，为日后的维护和改进提供参考。
运维人员培训：对于变电站的运维人员来说，他们需要具备电力系统知识和技术能力。
建议建立完善的培训体系，对运维人员进行系统的培训和考核。
培训内容包括电力系统原理、设备维护和安全管理等方面的知识。
培训还可以包括现场操作指导和模拟演练，以提高运维人员的实际操作能力和应变能力。
技术支持和监控：为了确保变电站的稳定运行，建议建立技术支持和监控体系。
变电运维实施方案
变电运维实施方案
一、前言。
变电运维是电力系统中非常重要的一环，它直接关系到电网的安全稳定运行。
为了确保变电设备的正常运转，提高供电可靠性，我们制定了以下变电运维实施方案。
二、目标。
1. 确保变电设备的正常运行，降低故障率；
2. 提高供电可靠性，确保电网安全稳定运行；
3. 提升变电运维效率，降低运维成本。
三、实施方案。
1. 设备检修计划。
根据设备的运行情况和实际需求，制定合理的设备检修计划。
对设备进行定期检修和维护，确保设备的良好运行状态。
2. 运行监测系统。
建立完善的运行监测系统，对变电设备的运行情况进行实时监测。
及时发现设备异常情况，并采取相应的措施进行处理，防止故障的发生。
3. 人员培训和技术支持。
加强对变电运维人员的培训，提高其技术水平和维修能力。
同时，为运维人员提供必要的技术支持和保障，确保他们能够有效地开展运维工作。
4. 应急预案。
制定完善的应急预案，对可能发生的各类故障情况进行预案制定和演练。
提高
应对突发事件的能力，最大程度减少故障对电网的影响。
5. 运维数据分析。
建立运维数据分析系统，对运维过程中的数据进行分析和总结。
通过数据分析，不断优化运维流程，提高运维效率和质量。
四、总结。
变电运维实施方案的制定和执行，对于保障电网的安全稳定运行具有重要意义。
我们将严格按照上述方案进行实施，并不断优化改进，确保变电设备的正常运行，提高供电可靠性，为用户提供更加稳定可靠的电力供应。
变电站运维方案两篇
变电站运维方案两篇篇一：变电站运维方案***变电所设备及箱变设备代维方案（附一、二级保养明细单）为保证甲方在所属变电设备的正常运行，本着长期合作、互惠互利的原则，在原运行维护合同的基础上新增加应急发电、变电所外的电气设备。
甲乙双方经过友好协商，就以下维护内容达成一致：一、变配电设备代维原则：1、乙方负责变配电设备的运行监视及设备的维护、抢修工作。
2、乙方将甲方的变配电系统视为供电公司所辖同等级系统，并根据甲方的要求或抢修通知对代维系统进行定期维护、巡检及抢修工作，协助甲方进行故障处理及相关测试工作。
二、维护划分：1、用户两条10KV进线电力电缆、进线杆上开关由乙方代维；3、用户单位的变电所外的低压配电设备（不包括低压照明回路）及主电缆的抢修工作；3、用户发电机组的日常运行维护工作；4、在停电情况下，用户的应急发电工作；5、维护人员每月进行一次例行巡视及冬夏用电高峰期间对重点部位进行不定期特别巡检；6、甲方重大活动的保供电工作。
三、变配电设备维护细则1、通过运行人员对所内变配电设备进行实时监视，随时了解变配电设备的运行状况。
当发现乙方代维的变配电设备发生异常情况时，运行人员迅速准确向乙方维护人员报告异常现象，乙方维护人员应做好详细记录，甲乙双方维护人员必须60分钟内携带必要的工具、设备仪器赶到现场，由甲乙双方维护负责人制定抢修方案，由乙方负责实施抢修工作，在最短时间内负责修复。
抢修材料、设备费用另计。
2、乙方维护人员进入甲方管理区域内进行作业时，遵守甲方有关外来施工人员的管理规定。
3、乙方维护人员在故障查找、处理过程中，甲方应紧密配合，以便尽快恢复设备运行。
变配电设备恢复运行后，甲乙双方维护人员应对此时的设备性能进行确认，并填写故障处理记录表（抢修记录）。
双方分别存档备查。
4、如遇到特殊情况，乙方不能按要求及时排除故障时，甲乙双方维护负责人应尽快磋商，共同配合处理，努力缩短障碍时间。
5、在合同签订后，乙方应尽快核对整理甲方现有的技术资料档案，确认并协助甲方完善其准确性及完整性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35KV变电站运行维护实施方案
一、说明：
1.1编写依据：
本方案包含变电站试验和运维方案两部分，因缺乏明确指导性的变电站电压等级、容量、系统设备配置、数量等信息，故在内容上使用通用性的标准，本方案仅供参考，具体需以现场实际情况为准进行进一步的修订和完善。
1.2参考标准：
变电站电气一次和二次图纸
《电气装置安装工程电气设备交接试验标准》GBJ50150-2006
《电气装置安装工程电缆线路施工及验收规范》GBJ50168-2006
《电气装置安装工程盘柜及二次回路接线施工及验收规范》GBJ50171-92
《电气装置安装工程低压电器施工及验收规范》GBJ50254-96
《电气装置安装工程接地装置施工及验收规范》GBJ50169-2006
《电气装置安装工程高压电气施工及验收规范》GBJ147-90
《电气装置安装工程电缆线路施工及验收规范》GBJ50168-92
《施工现场临时用电安全技术规范》JGJ46-88
二、运行维护管理的主要工作范围：
2.1运行中的日常巡视检查；相关数据、参数、设备运行状况的记录及汇报。
2.2设备运行中出现的隐患、缺陷等异常情况的记录、汇报和处理。
2.3设备出现故障或停运时的检修；计划中的检查性检修；突发性情况下的抢修。
2.4检修或停运时对设备做各项对应性的试验、周期性试验。
三、运行维护工作的详细内容：
其中包括运行中的日常检查和巡视、检修中检查项目和处理、停电和不停电时的消缺处理以及相应的周期计划。
3.1一次主设备
3.1.1变压器。
充油电抗器呼吸器硅胶应定期检查，发现受潮或变色时应及时晾晒或更换；母线桥热缩检查等工作，接点检查，设备传动试验，示温腊片的粘贴等工作，结合设
备停电工作进行。
3.1.2设备接点的红外线测温工作，严格按照《红外线测温管理办法》执行。
35KV站每半年至少一次；每年7月对站内设备接点进行红外线成像一次；新投运带负荷的变电站第一个月内进行一次同时，根据大负荷出现的时间特点应适当增加测温次数；发现接点发热时，缩短巡视周期，依据负荷、温度变化跟踪测温，并做好记录。
3.1.3罐式断路器、端子箱、机构箱内的防潮及封堵设施定期维护、检查，根据防潮需要及时开启。
端子箱、机构箱、通风控制箱定期清理，确保干净整洁，箱门轴润滑每季进行一次；变压器本体蛇皮管、端子箱、机构箱、接地引下线除锈、防腐补漆每半年检查完善一次。
3.1.4通风冷却回路、加热防潮回路、合闸回路电源及切除投入功能检查消缺（电机检修除外）、合闸保险完好性检查每月一次。
未安装自动控制装置者，运行人员应根据气温和负荷状况，及时投撤通风冷却装置，定期投撤备用冷却装置。
3.1.5压缩空气系统得到排污与放水，每周一次。
3.1.6隔离刀闸的拉合试验，防误闭锁的功能试验结合设备停电工作进行。
3.1.7端子箱、机构箱在根据气候允许的条件上，做好通风晾晒工作。
3.1.8充油设备渗漏油油迹处理，每周一次。
3.1.9变电站主变、站用变、YH等设备的定期轮换每半年一次。
变电站照明（包括探照灯、事故照明、应急灯等）每周至少检查一次，开关柜内的照明灯泡的更换结合设备停电进行。
放到设施的检查、维护每月进行一次。
3.1.10一次设备的清扫工作必须按照防污闪工作规定的要求，每三年至少清扫一次，喷涂RTV长效涂料地原则上不进行清扫。
无功补偿设备每季清扫、检查一次。
3.2二次设备
3.2.1继电保护及安全自动装置的传动试验结合有关一次设备停电工作进行。
3.2.2变电站中央信号系统的光字和音响信号必须每天进行检测（集控站除外）。
3.2.3配有高频保护的变电站，高频通道检测每日进行一次（无人值班变电站按巡视周期进行）。
3.2.4所有运行中的保护及自动控制装置的压板的正确性、可靠性，每周彻底检查一次；
3.2.5二次回路的电缆、保险、把手、空开、按钮应标志齐全，每季检查一次；二次设备的空开、保险每季检查一次完好性和适配性。
3.2.6保护屏、控制屏，端子箱、机构箱都要进行防火封堵每季检查一次，并及时进行补充完善。
3.2.7控制屏上、开关柜上KK把手、控制回路红绿灯具的损坏，要及时发现，及时更换。
3.2.8二次设备（包括控制、保护、直流、站用盘、机构箱、端子箱二次端子、回路）的清扫：户内每半年一次，户外每季进行一次，并保持干净整洁。
同时结合一次设备停电完成相应二次设备的清扫工作。
防尘罩每月进行清扫
3.3直流系统、站用系统
3.3.1蓄电池电压、比重、温度的测量按有关管理规定按期进行，补加蒸馏水，定期清擦电池外壳和瓷件，每月至少一次。
同时补涂接线柱上的凡士林。
3.3.2每月对储能电容器进行一次检查、清扫，发现有鼓肚、接触不良应及时汇报，及时处理。
3.3.3直流母线电压调整器的底座、抽头键、滑环每半年清擦检查一次，并及时涂凡士林。
3.3.4交、直流屏的熔断器、保险的完好性和适配性每季检查一次。
直流系统的控制、合闸网络检查、维护每季一次。
3.3.5交流低压站用系统（含生活用电）的检查维护，接点检查每月一次。
3.3.6站用系统自投切的投切试验每半年进行一次，并检查切换装置的完好性（包括事故照明的切换）。
3.4防闭锁装置
3.4.1变电站每月进行一次防误闭锁检查维护，进行锁具的清洁除锈，及时补充更换破损的防雨帽。
3.4.2微机闭锁两把电脑钥匙应保证一把处于浮充状态，另一把备用钥匙每月至少充电一次。
3.5安全工器具及接地线：
3.5.1安全工器具要按照有关的管理制度进行试验，保证耐压合格，标志清楚。
3.5.2安全工器具及接地线存放地点必须干燥、整洁。
安全工器具、接地线。
移动安全设施（如：遮拦）等专项检查维护每周一次。
3.5.3绝缘工具烘干箱的烘干功能设置在自动位置，温度设置在10度。
四、变电站各类电气的试验项目
6
测量工频参考电压和持续电
流
（1）交接时
（2）必要时
7
检查放电计数器动作情况及
在线监测装置指示
（1）交接时
（2）必要时
8工频放电电压（1）交接时（2）必要时。
