cds测试软件第三信令详细分析
第三层（Layer 3）信令
第三层信令是看网络运行情况的信息层，从第三层可以看到网络的各种动作：如：呼叫流程、拥塞、用户忙、位置更新等，系统信息总共有8个类型，Type1—4只出现在待机状态下，Type5—8只出现在通话状态下：
1、System Information Type1
小区广播信息，有该小区自身的频点，RACH的一些参数设置，祥见上图。
2、System Information Type2
待机模式下小区的测量频点，（同频段，移动网有两个频段，GSM900和DCS1800），
在通话模式下有另外定义的测量频点，也就是说一个小区可以在待机时做测量频点，而通话时不做测量频点，允许小区重选而不允许切换，反之也可以只允许切换不允许小区重选也可以，不过通常情况下待机和通话时的测量频点是一致的。
3、System Information Type2ter
待机模式下小区的测量频点，（异频段，移动网有两个频段，GSM900和DCS1800），
4、System Information Type 3
小区广播信息，可以看到ATT、T3212、ACC、CRO、CRH以及ACCMIN等，祥见上图5、System Information Type 4
小区广播信息，在这里可以看到小区的CRH、CRO、ACCMIN、MAXRET、CB、CBQ、PT 等一些参数的设置值，祥见上图。
6、System Information Type 5
激活模式下服务小区测量频点，（同频段，移动网有两个频段，GSM900和DCS1800）
只有服务小区有做该小区的测量频点，才会测量到该小区的信号，否则在邻区列表中不会看到该小区，也不会切换。
在我们平时路测当中，经常遇到强信号不切换，如果做了测量频点，可以很明了地看到有一个强的邻区信号，但是要是没有做测量频点的话就比较隐性。
7、System Information Type 5ter
激活模式下服务小区的测量频点，（异频段，移动网有两个频段，GSM900和DCS1800）8、System Information Type 6
通话状态下面服务小区的一些信息，他跟Type1 有点相象，还可以看到NCC Permitted; 9、System Information Type 7
暂时没有见过。
10、System Information Type 8
暂时没有见过。
11、Paging Requst type1
可以看到，在信令里面，Paging的信令出现次数特别多，原因是网络对手机寻呼是对一个位置区内进行寻呼的，只有当手机解开这条信息才会作出响应。
12、Synch Channel Information
同步信息，在待机状态和通话状态都会出现，数字通信当中，同步是最基本也是最重要的，跟邻区也需要同步。
13、其他：
①掉话；
②位置更新
③切换
④测量报告
在这里说说锁频和强制切换的原理，平时我们测试中经常会用到锁频和强制切换，这些操作是不需要网络动作的，只是由手机来完成，而手机是怎样完成的呢？就是通过改变测量报告。
当测试人员点击锁频或者强制切换命令，手机会停止对其他频点的测量，只是上传测试人员锁定的频点的测量报告，其他频点不进行上传，如上图所示，所以网络会认为手机就只收到该信号从而如果是服务小区就会锁频，如果是邻区网络就会进行切换。
⑤Channel Release信令里面的Cause（事件号）对应的网络发生的事情，在这里我们可以看到很多网络释放的原因，例如：我们平时测试时，在被叫手机没有人接听或者正在通话的情况下，就会统计成一次连接失败，如果我们在报告里面仅仅用文字表达的话，说服力不强，
但是要是在报告里面能说明Cause是17、19的话就很容易说服别人，还有拥塞也可以在信
正常通话的主要信令流程：。
层三信令各种过程流程详解
1鉴权一般过程
2位置更新操作(一)____位置更新仅涉及本
VLR
3位置更新操作(二)____位置更新涉及本VLR和HLR(当MS进入新的VLR或MS首次登录,或相关网络数据丢失后,且MS都使用IMSI来标识自己)
4呼叫接续信号流程____移动用户呼叫移动用户(主被叫MS在同一MSC内)(一)
5呼叫接续信号流程____移动用户呼叫移动用户(主被叫MS在同一MSC中)(二)
6呼叫接续流程____挂机过程
7呼叫接续信号流程____固定用户呼叫移动用户(一)
8呼叫接续流程____固定用户呼叫移动用户(二)
9呼叫接续信号流程____固定用户呼叫移动用户的挂机过程
10切换控制流程____同MSC内基站间切换
11切换控制流程____基本切换处理
12切换控制流程____后续切换流程(MS离开MSCb漫游到MSCb')。
CDS操作及应用
频谱的实时扫描图 频谱的随时间累积变化图
频谱的累积特征图
目录
第一章 系统总体介绍
第一节 CDS界面介绍 第二节 工作模式与状态 第三节 CDS文件管理 第四节 CDS小区数据库管理
工作模式与状态
CDS软件集成了路测需要的前、后台所有功能，主要工作于两种 模式：
数据采集 数据分析
点击此按钮为日志回放添加书签，有书签后图标变为 。用户可通过书签快速切换位置
数据分析 数据分析
操作界面——导航栏按钮说明
图标
功能描述
工作模式
设备管理器。用于添加、删除测试设备；查看设备属性；发送测试命令、执 行ATE自动测试计划等
空闲态、数据采集
视图管理器。管理器分类列出了测试用的视图窗口，并内置了不同风格的视 空闲态、数据采集
CDS基本信息
• 语言 • 全屏显示 • 帮助信息 • 关于
软件启动按钮
• 小区工作室 • 报告编辑器
CDS软件状态
• 当前状态， 如Idle、 Recording等
录制日志名称
• 当前录制log 名称
操作界面——工具栏
工具栏根据软件的工作状态，在两种模式下（数据采集、数据分 析、空闲）切换，提供当前状态所能执行的操作。
终端配置选项（续）
子帧信息
终端类型
发送命令开关机
采集参数
目录
第一章 系统总体介绍 第二章 视图界面介绍 第三章 测试终端介绍 第四章 ATE自动测试 第五章 前台测试流程 第六章 后台分析介绍
ATE自动测试
ATE自动测试任务配置
• ATE测试项配置 • ATE测试项保存

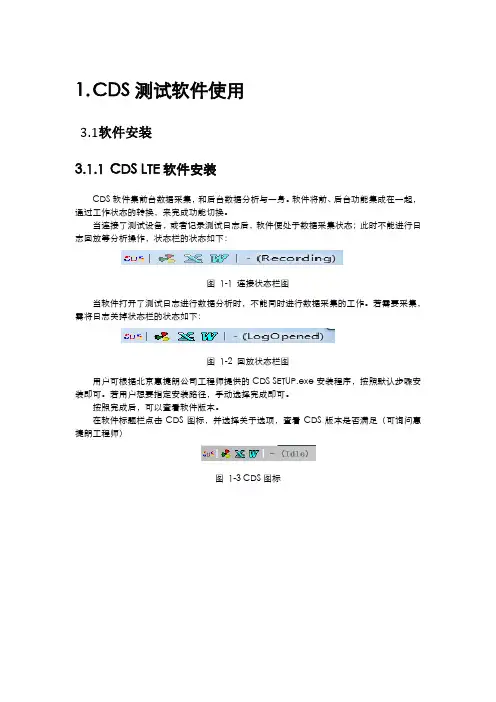

CDS测试软件使用
1.CDS测试软件使用3.1软件安装3.1.1CDS LTE软件安装CDS软件集前台数据采集，和后台数据分析与一身。
软件将前、后台功能集成在一起，通过工作状态的转换，来完成功能切换。
当连接了测试设备，或者记录测试日志后，软件便处于数据采集状态；此时不能进行日志回放等分析操作，状态栏的状态如下：图1-1 连接状态栏图当软件打开了测试日志进行数据分析时，不能同时进行数据采集的工作。
若需要采集，需将日志关掉状态栏的状态如下：图1-2 回放状态栏图用户可根据北京惠捷朗公司工程师提供的CDS SETUP.exe安装程序，按照默认步骤安装即可。
若用户想要指定安装路径，手动选择完成即可。
按照完成后，可以查看软件版本。
在软件标题栏点击CDS图标，并选择关于选项，查看CDS版本是否满足（可询问惠捷朗工程师）图1-3 CDS图标图1-4 CDS版本图3.1.2测试设备驱动安装请根据测试设备厂家提供的驱动软件，进行安装。
目前常用的几款终端的操作说明可以参照第九章3.1.3GPS驱动安装1、采用CDS LTE配置的环天（BU353）GPS，安装GPS驱动：测试笔记本电脑是采用XP系统则安装XP驱动，如果是WIN7系统则安装压缩包里面提供的VISTA驱动即可。
2、采用其他GPS，则安装GPS提供的驱动，如果默认接口不是NMEA则需要设置为NMEA。
3.1.4CDS软件加密狗CDS软件加密狗无需安装驱动，即插即用。
3.2CDS前台测试设置3.2.1启动软件将USB加密狗插入电脑U口，双击安装完成的CDS执行程序即可。
若打开软件过程中出现了如下提示：图1-5 CDS打开报错则有2种可能：未能识别到可用的加密狗。
用户请确认是否插入加密狗，或重新插拔加密狗若用户使用的操作系统是WIN7，请使用管理员权限再次重现打开软件启动软件后，默认视图如下：图1-6 CDS打开默认视图3.2.2添加设备图1-7 CDS添加设备选择上图中红色方框选中的按钮，弹出设备管理器窗口，如下图：图1-8 CDS添加设备选择上图中的按钮添加测试设备。

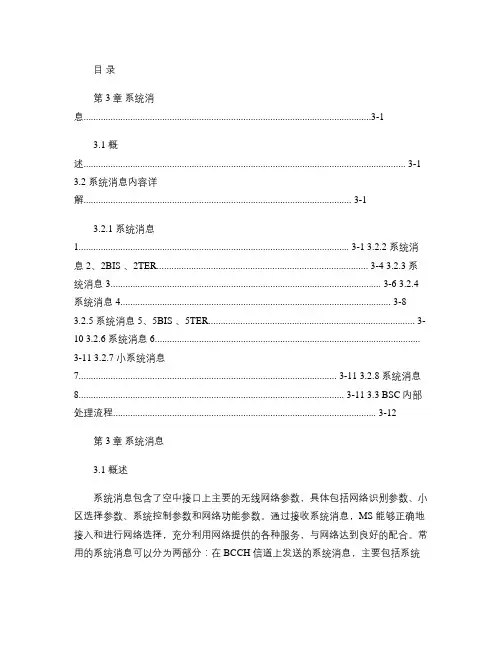

三层信令之系统消息解读
目录第3章系统消息.....................................................................................................................3-13.1 概述................................................................................................................................... 3-1 3.2 系统消息内容详解............................................................................................................. 3-13.2.1 系统消息1.............................................................................................................. 3-1 3.2.2 系统消息2、2BIS 、2TER...................................................................................... 3-4 3.2.3 系统消息3.............................................................................................................. 3-6 3.2.4 系统消息4.............................................................................................................. 3-83.2.5 系统消息5、5BIS 、5TER.................................................................................... 3-10 3.2.6 系统消息6............................................................................................................ 3-11 3.2.7 小系统消息7......................................................................................................... 3-11 3.2.8 系统消息8............................................................................................................ 3-11 3.3 BSC内部处理流程........................................................................................................... 3-12第3章系统消息3.1 概述系统消息包含了空中接口上主要的无线网络参数，具体包括网络识别参数、小区选择参数、系统控制参数和网络功能参数。
CDS软件使用
TD-LTE路测工具CDS介绍一、工作模式和状态CDS软件集成了路测需要的前、后台所有功能，主要工作于两种模式：数据采集模式、数据分析模式。
两种工作模式之间需要通过“空闲”状态进行过渡。
如下图所示（注意：连接设备采集数据前必须先关闭已打开的日志文件，打开日志文件进行回放或分析前必须先断开不实际设备的连接。
）工作状态 Idle (空闲) 状态：当测试软件启动，但没有不测试设备进行通讯，也没有打开日志文件时处于的Idle状态。
Connected（连接）状态：此状态软件采集设备上报的数据并通过测试视图实时显示，但测试数据不会记录到日志文件中。
Recording（录制）状态：此状态不Connected状态的区别在于采集的数据同时会被记录到指定的日志文件中。
LogOpened（日志打开）状态：当用户打开一个或多个测试日志，但没有对日志文件进行其他操作时，软件处于LogOpened状态。
ReplayPause（回放暂停）状态：当用户打开测试日志文件后，且没有处于动态回放时则为此状态。
此时所有视图的显示不回放进度区间指示保持同步。
Replaying（普通回放）状态：当用户打开了日志文件后，点击“回放”按钮进入此状态，此时软件动态显示采集的测试数据。
FastReplaying（快速回放）状态：当用户打开了日志文件后，点击“快速回放”按钮进入此状态。
在此时数据将以数十倍于采集速度进行快速回放，用户可以使用“+”和“-”按钮来调节回放的速度。
二、CDS文件管理CDS使用两种专用的文件格式：日志文件（.log）和工作区文件（.wks）和日志文件用途：此文件用来保存采集的测试数据，用户可打开日志文件进行回放和后处理工作。
CDS支持用户同时打开多个日志文件，并可随时在打开的多个文件中进行切换回放工作区文件用途：此文件用来保存用户对CDS的配置信息，用户可根据需求建立多个工作区文件来快速恢复使用场景。
可存储三类配置信息：1、硬件配置2、自动测试计划配置3、视图配置三、CDS界面整体介绍CDS用户界面可以分为操作界面和视图界面两个部分：操作界面：图中蓝色箭头部分，包括标题栏、工具栏、导航栏以及资源管理器，大部分的CDS配置和控制操作从此部分收起。

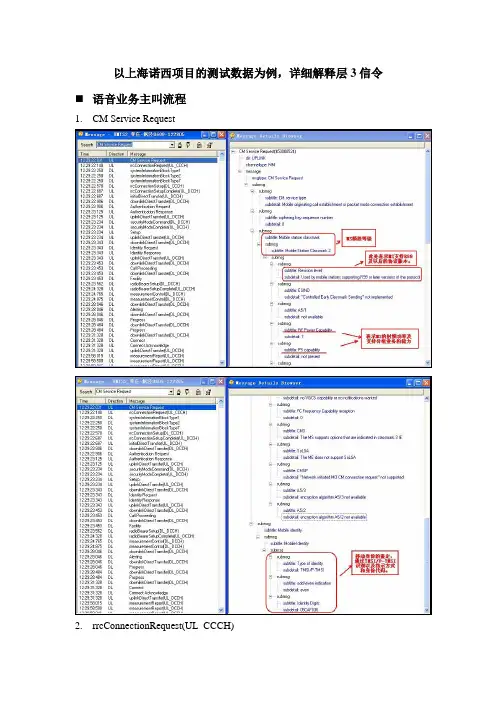

L3信令详解!!经典
以上海诺西项目的测试数据为例，详细解释层3信令 语音业务主叫流程1.CM Service Request2.rrcConnectionRequest(UL_CCCH)EC/IO值为当前测试值上加上-48除以2 3.rrcConnectionSetup(DL_CCCH)轮训信息：timerPoll tp180：发送端发送某个包含Poll的AMD PDU后, 如果在该定时器超时后, 还没有收到响应, 则重新触发Poll，此处为180mspoll-SDU sdu1：轮询间隔SDU数，该参数给出了一个触发轮询的门限值, 发送了Poll_SDU 个SDU后触发一个轮询lastTransmissionPDU-Poll TRUE：发送缓冲区中最后一个PDU是否触发轮询如果该AMDPDU是发送缓冲区中最后一个AMD PDU, 要触发一次PolllastRetransmissionPDU-Poll TRUE：重传缓冲区中最后一个PDU是否触发轮询如果该AMD PDU是重传缓冲区中最后一个AMD PDU, 是否触发一次PollpollWindow pw70 ：窗口轮训的窗长4.rrcConnectionSetupComplete(UL_DCCH)5.initialDirectTransfer(UL_DCCH)6.downlinkDirectTransfer(DL_DCCH)7.securityModeCommand(DL_DCCH)8.securityModeComplete(UL_DCCH)9.Setup10.Identity Response11.Call Proceeding12.radioBearerSetup(DL_DCCH)13.Alerting14.Connect15.Connect Acknowledge16.Disconnect17.Release18.Release Complete19.rrcConnectionRelease(DL_DCCH)20.rrcConnectionReleaseComplete(UL_DCCH)软切换流程1.measurementControl(DL_DCCH)2.measurementReport(UL_DCCH)3.activeSetUpdate(DL_DCCH)4.activeSetUpdateComplete(UL_DCCH)各类型系统消息1.masterInformationBlock2.systemInformationBlockType33.systemInformationBlockType54.systemInformationBlockType1常量及定时器取值参数说明参数参数名参数说明ID6.systemInformationBlockType7UL interference：开环功控使用Preamble_Initial_Power=Primary CPICH DL TX power - CPICH_RSCP + UL interference + Constant ValueDynamic persistence level:定义了PRACH的不同ASC的动态坚持因子。
层3信令解码cause分析
层3信令解码cause分析原因NO.1：未分配的（未确定的）号码MSC"unassi gned(unallo caled) number"该原因表示不能到达主叫用户所请求的终点，因为虽然号码格式有效，但该号码目前尚未分配（未确定）。
.2：无路由到达规定的转换网络（国内使用）"no routeto specif ied transi t networ k(nation aluse)"unallo caled(unassi gned) number因表示发送该原因的设备已经收到一个通过特定未被识别的转接网络迂回呼叫的请求。
发送该原因的设备不能识别该转接网络是因为该转接网络不存在或当它存在时并没有未该设备提供服务。
持该原因由网络决定。
原因NO.3无路由到达终点"no routeto destin ation"该原因表示不能到达被叫用户，因为呼叫所经过的网络不为所希望的终点提供服务。
是否支持该原因由网络决定。
NO.4发送特殊的信息音m"send specia l inform ation tone"因表示不能达到被叫用户的原因在于应向主叫用户返回特殊信息音。
原因NO.5转接前缀拨号错误（国内使用）"misdia lledtrunkprefix(nation al use)"该原因表示被叫方号码的转接前缀错误内含。
O.6：不可接受的通路"chnnel unacce ptabl e"该原因表示发送实体在呼叫中不接受使用最新标识的通路。
原因NO.7：呼叫已给出并正在已建立的通路上递交MSC"call awarde d and beingdelive red in an establ ished channe l"该原因表示已给予用户来呼叫，并表示这一来呼叫在已建立的通路上与类似的呼叫一起正在被连接到该用户。
CDS3层信令LAYER3
第三层（Layer 3）信令第三层信令是看网络运行情况的信息层，从第三层可以看到网络的各种动作：如：呼叫流程、拥塞、用户忙、位置更新等，系统信息总共有8个类型，Type1—4只出现在待机状态下，Type5—8只出现在通话状态下：1、System Information Type1小区广播信息，有该小区自身的频点，RACH的一些参数设置，祥见上图。
2、System Information Type2待机模式下小区的测量频点，（同频段，移动网有两个频段，GSM900和DCS1800），在通话模式下有另外定义的测量频点，也就是说一个小区可以在待机时做测量频点，而通话时不做测量频点，允许小区重选而不允许切换，反之也可以只允许切换不允许小区重选也可以，不过通常情况下待机和通话时的测量频点是一致的。
3、System Information Type2ter待机模式下小区的测量频点，（异频段，移动网有两个频段，GSM900和DCS1800），4、System Information Type 3小区广播信息，可以看到ATT、T3212、ACC、CRO、CRH以及ACCMIN等，祥见上图5、System Information Type 4小区广播信息，在这里可以看到小区的CRH、CRO、ACCMIN、MAXRET、CB、CBQ、PT 等一些参数的设置值，祥见上图。
6、System Information Type 5激活模式下服务小区测量频点，（同频段，移动网有两个频段，GSM900和DCS1800）只有服务小区有做该小区的测量频点，才会测量到该小区的信号，否则在邻区列表中不会看到该小区，也不会切换。
在我们平时路测当中，经常遇到强信号不切换，如果做了测量频点，可以很明了地看到有一个强的邻区信号，但是要是没有做测量频点的话就比较隐性。
7、System Information Type 5ter激活模式下服务小区的测量频点，（异频段，移动网有两个频段，GSM900和DCS1800）8、System Information Type 6通话状态下面服务小区的一些信息，他跟Type1 有点相象，还可以看到NCC Permitted; 9、System Information Type 7暂时没有见过。
层三信令流程
层三信令流程Layer three signaling (L3) refers to the signaling system utilized within telecommunications networks. This signaling process is crucial for establishing, maintaining, and terminating connections between users. In a telecommunications network, there are multiple layers of signaling, with each layer serving a specific purpose. Layer three signaling is responsible for routing messages between users and ensuring that data is transmitted efficiently and accurately.第三层信令(L3)是指电信网络中使用的信令系统。
这种信令流程对于建立，维护和终止用户之间的连接至关重要。
在电信网络中，存在多个层次的信令，每个层次都有特定的目的。
第三层信令的责任是在用户之间路由消息，确保数据被高效，准确地传输。
Layer three signaling plays a critical role in ensuring that communication between users is seamless and reliable. By managing the routing of messages between users, L3 signaling helps to optimize the efficiency of data transmission within the network. Without layer three signaling, communication between users wouldbe disjointed and unreliable, leading to poor user experience and decreased network performance.第三层信令在确保用户之间通信无缝和可靠方面起着至关重要的作用。
CDS测试软件使用
CDS软件测试流程
二、录制日志 软件处于连接状态时，数据只会在界面上刷新不会被保存， 点击记录按钮 弹出保存日志对话框，输入日志名称、路径信息确 定后开始记录日志。此时，采集的数据实时保存至日志文件里，不 会因为软件、系统的意外故障而导致测试数据丢失。点击停止按钮 ，停止记录日志。 三、进行测试 点击工具栏按钮 将开始执行已配置的ATE测试计划，此时 按钮变为 ，当所有测试计划都退出后按钮恢复。在测试执行过程 中用户可点击停止按钮，这样所有自动测试将被强制退出。 （1）PS Attach测试设置：点击 测试，点击 按钮添 加测试项目，选择“PS Attach”测试项，双击后进行相关设置。完 成设置后选中“生效”，再点击“GO”进行自动测试。如下图所示 ：
谢谢
Thank You
在室内地图文件中添加室内地图信息，支持添加的格式如下 图所示：
CDS软件测试流程
在Common中选择Indoor Map，如下图所示，在连接设备 并记录日志后，点击 ， 鼠标显示为 ，这时可以进行打点测试 。实时点击当前所在位置，会出现 ；当测试时是直线行走，直线 行走这段时间只需点击鼠标两次即可，即起步前点击一次当前位置 ，达到终点后点击一次当前位置，软件会自动匹配期间的数据及位 置 。图中的采样点类型也可以根据需要选择（下图以RSRP为例） 。
服务器文件路 径
线程数量 控制端口 本地路径
下载文件在服务器上的路径及文件名称 例如：/pub/myfiles.rar
设置多线程下载数量，最大支持50 FTP控制通道连接端口，默认为21 下载文件本地存储路径。如不需要保存下载文件，此处 不填写
CDS软件测试流程
（3）室内打点测试：在“添加设备”中选择Navigator；再 选择Indoor Locator，如下图所示：
