315发射电路设计

315发射电路参数

315发射电路参数摘要：1.引言2.315 发射电路概述3.发射电路参数详解4.参数对发射电路性能的影响5.结论正文：【引言】315 发射电路是一种广泛应用于通信、广播和其他电子领域的发射电路。

电路的性能在很大程度上取决于其参数设置。

本文将详细介绍315 发射电路的主要参数，并分析这些参数如何影响电路的性能。

【315 发射电路概述】315 发射电路是一种工作在315MHz 频率的无线电发射电路，主要用于发射音频和视频信号。

电路的核心部分是发射器，它将音频和视频信号转换为射频信号，并通过天线发射到空中。

电路的性能受多种参数影响，包括工作频率、发射功率、调制方式等。

【发射电路参数详解】1.工作频率：315MHz 是电路的工作频率，它决定了电路的通信范围和传输速率。

调整工作频率可以实现多台发射电路之间的频道切换，提高通信系统的灵活性。

2.发射功率：发射功率决定了信号的传输距离和抗干扰能力。

提高发射功率可以增加信号的传输距离，但同时也会增加功耗和干扰其他无线设备的风险。

3.调制方式：调制方式决定了信号在传输过程中的抗干扰性能和信噪比。

常见的调制方式有调幅（AM）、调频（FM）和调相（PM）等。

不同的调制方式在抗干扰性能和信噪比方面各有优劣。

4.载波抑制比：载波抑制比是指发射电路在发射过程中对载波信号的抑制能力。

高载波抑制比有助于降低对其他无线设备的干扰。

5.输出阻抗：输出阻抗决定了发射电路与天线之间的匹配程度，影响信号的传输效率和天线寿命。

合理的输出阻抗可以使电路与天线之间的能量传输达到最佳状态。

【参数对发射电路性能的影响】1.工作频率：调整工作频率可以实现频道切换，提高通信系统的灵活性。

但频率的改变会影响信号的传输距离和抗干扰能力。

2.发射功率：提高发射功率可以增加信号的传输距离，但同时也会增加功耗和干扰其他无线设备的风险。

因此，需要在保证通信质量的前提下合理设置发射功率。

3.调制方式：不同的调制方式在抗干扰性能和信噪比方面各有优劣。

315发射电路参数

315发射电路参数315发射电路是一种常用于通信及广播系统中的无线发射电路，其具有一定的特点和参数。

下面将以简体中文写下关于315发射电路参数的详细介绍。

315发射电路是一种低功率发射电路，常用于遥控、无线报警等应用中。

其参数包括发射频率、发射功率、调制方式、调制深度等。

首先，发射频率是315发射电路的一个重要参数。

它决定了无线信号的工作频率，常用单位为赫兹（Hz）。

315发射电路通常工作于315MHz的频率范围内，因此被称为315发射电路。

其次，发射功率是315发射电路的另一个关键参数。

发射功率决定了无线信号的传输距离和穿透能力。

315发射电路通常采用低功率设计，其发射功率一般在10毫瓦（mW）以下。

调制方式是315发射电路的另一个重要参数。

常见的调制方式有振幅调制（AM）和频率调制（FM）。

在315发射电路中，常用的调制方式是振幅调制。

振幅调制是通过改变信号的振幅来表示信息的一种调制方式。

调制深度是振幅调制中的一个参数，它决定了信号振幅的变化程度。

调制深度一般在0到1之间，0表示无调制，1表示最大调制。

在315发射电路中，调制深度一般为0.5，即信号振幅的变化范围为原来的一半。

此外，315发射电路还有其他一些参数，如音频输入电平、电源电压、工作温度等。

音频输入电平表示音频信号的输入电压范围，一般为0.5到2.5伏特（V）。

电源电压表示315发射电路的工作电压，常见的电源电压为3伏特（V）。

工作温度表示315发射电路的工作环境温度范围，一般为-20℃到60℃。

综上所述，315发射电路的参数包括发射频率、发射功率、调制方式、调制深度、音频输入电平、电源电压和工作温度等。

这些参数决定了315发射电路的特性和使用范围，对于设计和应用315发射电路非常重要。

【设计】315MHZ和433MHz的参数及天线设计

【关键字】设计用途DF无线数据收发模块无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

这是DF发射模块，体积：19x19x8毫米，右边是等效的电路原理图主要技术指标：1。

通讯方式：调幅AM2。

工作频率：315MHZ (可以提供433MHZ，购货时请特别注明）3。

频率稳定度：±75KHZ4。

发射功率：≤500MW5。

静态电流：≤0.1UA6。

发射电流：3～50MA7。

工作电压：DC 3～12V315MHZ发射模块8元一个 433MHZ发射模块8元一个DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。

DF数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。

315MHZ和433MHz的参数及天线设计

用途DF无线数据收发模块无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据采集系统、无线标签、身份识别、非接触RF智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。

这是DF发射模块，体积：19x19x8毫米，右边是等效的电路原理图主要技术指标：1。

通讯方式：调幅AM2。

工作频率：315MHZ (可以提供433MHZ，购货时请特别注明）3。

频率稳定度：±75KHZ4。

发射功率：≤500MW5。

静态电流：≤6。

发射电流：3～50MA7。

工作电压：DC 3～12V315MHZ发射模块 8元一个433MHZ发射模块 8元一个DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

比如用PT2262等编码集成电路配接时，直接将它们的数据输出端第17脚接至DF数据模块的输入端即可。

DF数据模块具有较宽的工作电压范围3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。

当发射电压为3V时，空旷地传输距离约20～50米，发射功率较小，当电压5V时约100～200米，当电压9V时约300～500米，当发射电压为12V时，为最佳工作电压，具有较好的发射效果，发射电流约60毫安，空旷地传输距离700～800米，发射功率约500毫瓦。

TH71071

基于TH71071的315/433MHZ ASK发射器电路设计摘要本文简要介绍由TH71071芯片构成的315/433MHZ ASK发射器的功能、内部结构、引脚排列及典型的应用电路。

该TH71071 ASK发送器是专为IC应用程序中的欧洲433MHz工业科学医疗（ISM）频带所设计的，根据EN300 220电信标准.它也可以用于任何载波频率从310 MHz到450 MHz范围的其他系统。

发射机TH71071由一个完全集成的压控振荡器(VCO),32分频器一divide-by-32一(div32),相位频率检波器(PFD)和充电泵.外部环路滤波器（引脚LF）决定着引脚PLL和参考杂散信号抑制动态行为.该VCO的输出信号送入功率放大器（每年）. RF信号功率Po可被六步调整从Po= –12 dBm 到+2 dBm，通过改变电阻值R1或改变PS/数据引脚电压VPS .开放式集电极差分输出(OUT1, OUT2)可以用来直接驱动环形天线或通过一个balanced-to-unbalanced（不平衡变压器）变压器将其转换为单端阻抗.为了获得最大的可用的输出功率，差分输出应匹配的负载约 1 kΩ.带隙偏置确保了IC 稳定运行在一个2.2 V到5.5 V的供电范围。

关键字：ASK发射器晶体振荡器压控振荡器VCO分频器外部环路滤波器相频检波器AbstractIt briefly introduced The TH71071 ASK transmitter IC with 315/433MHZ function, internal structure, pin array and typical apply circuit. the TH71071 transmitter consists of a fully integrated voltage-controlled oscillator (VCO), a divide-by-32 divider (div32), a phase-frequency detector (PFD) and a charge pump. An external loop filter at pin LF determines the dynamic behaviour of the PLL and suppresses reference spurious signals.The VCO’s output signal feeds the power amplifier (PA). RF signal power P o can be adjusted in six steps from P o = –12 dBm to +2 dBm either by changing the value of resistor R1 or by varying the voltage V PS at pin PS/DATA. The open-collector differential output (OUT1, OUT2) can be used to either directly drive a loop antenna or to be converted to a single-ended impedance by means of a balanced-to-unbalanced (balun) transformer. For maximum available output power, the differential output should be matched to a load of approx.1 k .Bandgap biasing ensures stable operation of the IC at a power supply range of 2.2 V to 5.5 V.Key word:ASK transmitter crystal oscillator voltage-controlled oscillator (VCO)divider External loop filter phase-frequency detector (PFD)目录1.TH71071芯片简介------------------------------------------41.1 概述---------------------------------------------------------------------------------41.2 主要性能指标---------------------------------------------------------------------------------41．2．1 主要性能指标----------------------------------------------------------------------4 1．2．2 绝对最大额定值---------------------------------------------------------------------5 1．2．3 正常工作条件---------------------------------------------------------------------------------5 1．2．4 DC特征------------------------------------------------------------------------------------5 1．2．5 AC特征--------------------------------------------------------------------------------5 1. 3 芯片特征---------------------------------------------------------------------------------62. TH71071芯片封装与引脚功能------------------------------------63. TH71071内部结构与工作原理---------------------------------------------------93.1 功率放大器-------------------------------------------------------------------------------------93.2 压控振荡器---------------------------------------------------------------------93.3 锁相环合成器--------------------------------------------------------------------------------93.4 载波频率------------------------------------------------------------------------------93.5 振幅键控调制---------------------------------------------------------------------------93.6L O源-------------------------------------------------------------103.7 调频--------------------------------------------------------------------------103.8模式控制--------------------------------------------------------------------104. TH71071应用电路设计---------------------------------------------------------------------114.1 应用电路与元器件参数------------------------------------------------------------114.2 电原理图---------------------------------------------------------------------124.3P C B图-------------------------------------------------------------134．3．1 底层图-------------------------------------------------------------------------------134．3．2 顶层图--------------------------------------------------------------------------14 4．3．3 三维图-------------------------------------------------------------------------14 4．4谱的曲线图-------------------------------------------------------------155. 总结--------------------------------------------------------------------------------------------------------16参考文献------------------------------------------------------------------------------------------------181.TH71071芯片简介1.1概述TH71071 是一个单片ASK 发射器芯片，可工作在310 MHz～440 MHz 频段，ASK 调制通过开关内部的功率放大器完成，芯片内集成了晶体振荡器、压控振荡器（VCO）、相频检波器、分频器、功率放大器等电路。

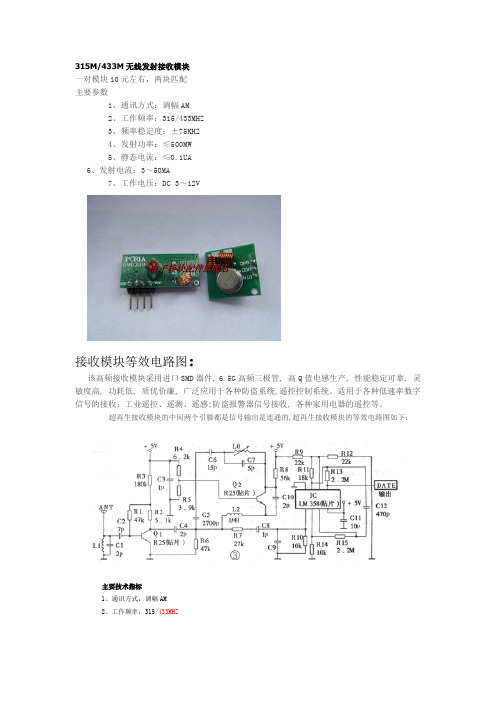

315M433M无线发射接收模块

315M/433M无线发射接收模块一对模块10元左右，两块匹配主要参数1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±75KHZ4、发射功率：≤500MW5、静态电流：≤0.1UA6、发射电流：3～50MA7、工作电压：DC 3～12V接收模块等效电路图：该高频接收模块采用进口SMD器件, 6.5G高频三极管, 高Q值电感生产, 性能稳定可靠, 灵敏度高, 功耗低, 质优价廉, 广泛应用于各种防盗系统,遥控控制系统。

适用于各种低速率数字信号的接收；工业遥控、遥测、遥感;防盗报警器信号接收, 各种家用电器的遥控等。

超再生接收模块的中间两个引脚都是信号输出是连通的,超再生接收模块的等效电路图如下：主要技术指标1、通讯方式：调幅AM2、工作频率：315/433MHZ3、频率稳定度：±200KHZ4、接收灵敏度：－105dbm5、静态电流：≤3mA(DC5V)6、工作电流：≤5MA7、工作电压：DC3C-5V8、输出方式：TTL电平9、体积：30x13x8mm模块的工作电压为5伏，静态电流3毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。

接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。

DF数据发射模块的工作频率为315M，采用声表谐振器SAW稳频，频率稳定度极高，当环境温度在－25～＋85度之间变化时，频飘仅为3ppm/度。

特别适合多发一收无线遥控及数据传输系统。

声表谐振器的频率稳定度仅次于晶体，而一般的LC振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。

DF发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必考虑编码电路的工作电压和输出幅度信号值的大小。

MICRF002性能稳定，使用非常简单。

与超再生产电路相比，缺点是成本偏高（RMB35元）。

下面为其管脚排列及推荐电路。

ICRF002使用陶瓷谐振器，换用不同的谐振器，接收频率可覆盖300-440MHz 。

MICRF002具有两种工作模式：扫描模式和固定模式。

扫描模式接受带宽可达几百KHz,此模式主要用来和LC 振荡的发射机配套使用，因为，LC 发射机的频率漂移较大，在扫描模式下，数据通讯速率为每秒2.5KBytes 。

固定模式的带宽仅几十KHz ，此模式用于和使用晶振稳频的发射机配套，数据速率可达每秒钟10KBytes 。

工作模式选择通过MICRF002的第16脚（SWEN ）实现。

另外，使用唤醒功能可以唤醒译码器或CPU ，以最大限度地降低功耗。

MICRF002为完整的单片超外差接收电路，基本实现了“天线输入”之后“数据直接输出”，接收距离一般为200米。

315M遥控电路设计

315M遥控电路设计OOK调制尽管性能较差，然而其电路简单容易实现，工作稳定，因此得到了广泛的应用，在汽车、摩托车报警器，仓库大门，以及家庭保安系统中，几乎无一例外地使用了这样的电路。

早期的发射机较多使用LC振荡器，频率漂移较为严重。

声表器件的出现解决了这一问题，其频率稳定性与晶振大体相同，而其基频可达几百兆甚至上千兆赫兹。

无需倍频，与晶振相比电路极其简单。

以下两个电路为常见的发射机电路，由于使用了声表器件，电路工作非常稳定，即使手抓天线、声表或电路其他部位，发射频率均不会漂移。

和图一相比，图二的发射功率更大一些。

可达200米以上。

图一图二接收机可使用超再生电路或超外差电路，超再生电路成本低，功耗小可达100uA左右，调整良好的超再生电路灵敏度和一级高放、一级振荡、一级混频以及两级中放的超外差接收机差不多。

然而，超再生电路的工作稳定性比较差，选择性差，从而降低了抗干扰能力。

下图为典型的超再生接收电路。

超外差电路的灵敏度和选择性都可以做得很好，美国Micrel公司推出的单片集成电路可完成接收及解调，其MICRF002为MICRF001的改进型，与MICRF001相比，功耗更低，并具有电源关断控制端。

MICRF002性能稳定，使用非常简单。

与超再生产电路相比，缺点是成本偏高（RMB35元）。

下面为其管脚排列及推荐电路。

align=left> ICRF002使用陶瓷谐振器，换用不同的谐振器，接收频率可覆盖300-440 MHz。

MICRF002具有两种工作模式：扫描模式和固定模式。

扫描模式接受带宽可达几百K Hz,此模式主要用来和LC振荡的发射机配套使用，因为，LC发射机的频率漂移较大，在扫描模式下，数据通讯速率为每秒2.5KBytes。

固定模式的带宽仅几十KHz，此模式用于和使用晶振稳频的发射机配套，数据速率可达每秒钟10KBytes。

工作模式选择通过MICRF002的第16脚（SWEN）实现。
