《机电系统控制器与应用》大作业三（2015年春季学期）题目：小彩灯循环闪烁控制姓名：韩威学号：1120810613班级：1208106专业：机械设计制造及其自动化报告提交日期：2015.5.2哈尔滨工业大学大作业要求1.请根据课堂内容，自己选择灯闪烁方式，题目自拟，但拒绝雷同和抄袭，否则均为零分；2.作业最后应包含自己的心得、体会或意见、建议等；3.统一用该模板撰写，每份报告字数不少于2000字，上限不限；4.正文格式：小四号字体，行距为1.25倍行距；5.用A4纸双面打印；左侧装订，1枚钉；6.需同时提交打印稿和电子文档予以存档，电子文档由班长收齐，统一发送至：chenzhg@。
7.此页不得删除。
评语：教师签名：年月日大作业题目：小彩灯循环闪烁控制一、功能利用PLC控制四个灯的循环闪烁。
四个输出端控制四个彩灯，当开关1被按下时从第一个开始灯循环闪烁，每隔一定的时间下一个灯亮保持同样的时间接着下一个灯亮，且每次只有一个灯亮。
当按下另一个开关2后所有的灯都熄灭。
当接通开关1后又重新开始循环。
二、i/o分配三、plc接线图五、梯形图六、调试结果及分析结果：利用PLC 的Q0.0 到Q0.3 四个输出端控制四个彩灯，每隔一秒亮一个并循环。
当接通I0.0后所有的灯都熄灭。
当接通I0.1后又重新从Q0.0开始循环。
分析：上电后sm0.0一直保持接通。
所以t37进行延时计时，延时到后t38启动计时，t38计时到后t38常闭触点断开所以t37断开计时，t37常开触点恢复为常开所以t38 也断开计时。
此时t38 的常闭触点恢复为常闭所以t37 又重新计时，同时计数器C0开始计数一次。
如此的反复计数。
当计数为1时，Q0.0接通。
计数器计数为2是Q0.1接通……如此下去当计数器计数到4时Q0.3接通。
当计数器计到5时时计数器C0 清零。
当按下在线控制面板上的I0.0f（即I0.0）接通，此时计数器，和Q0.0~Q0.3都清零，即没有一个灯亮。
机电系统设计方案与分析作业

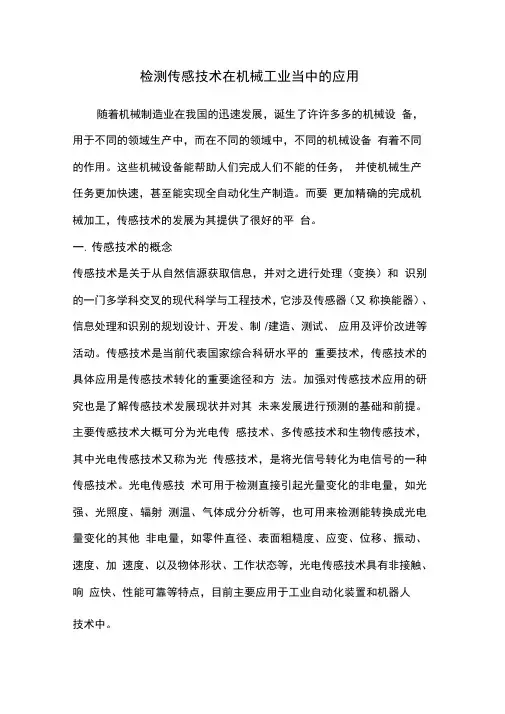

检测传感技术在机械工业当中的应用随着机械制造业在我国的迅速发展，诞生了许许多多的机械设备，用于不同的领域生产中，而在不同的领域中，不同的机械设备有着不同的作用。
