竭诚为您提供优质文档/双击可除orcad实验报告篇一：orcad实验报告一成绩电路计算机辅助设计实验报告实验名称电路原理图的绘制实验班级电子xx姓名xx学号（后两位）xx指导教师xx实验日期20XX年11月10日实验一电路原理图的绘制一、目的：熟悉在orcAD中的功能及画图操作步骤二、实验内容：1.画出电路图（Vcc位于place/power/capsym.olb0位于place/ground/source.olb下,ouT是place/netalias）1.orcADcapture、orcADpspice、orcADLayout的功能是？答：orcADcpture用于原理电路图设计；orcADpspice用于电路模拟仿真；orcADlayout用于印制板电路设计2.说明电路设计流程与画电路图的步骤。
答：电路设计流程：①用orcADcpturecIs软件②新建设计项目③配置元器件符号库④进入设计项目管理窗口⑤启动电路图编辑器⑥绘制电路图⑦电路图的后处理和结果保存。
画图步骤：①调用pageeditor②绘制电路图③修改电路图④电路图的后处理和结果输出。
3.在orcADcapture电路编辑环境中，如何加载元件库？答：在orcADcpture电路编辑环境中，选中library目录后，单击鼠标右键，屏幕上鼠标处弹出AddFile快捷菜单，单击AddFile弹出AddFiletoprojectFolder对话框，在c:\cadence\psD_14.2\tools\capture\library目录下选择所需要的图形符号库文件添加到项目中。
4.在orcADcapture电路编辑环境中，如何取用元件？答：在orcADcpture电路编辑环境中，完成所需符号库添加后，单击某一库名称，该库中的元器件符号将按字母顺序列在其上方的元器件符号列表框中。
然后通过元器件符号列表框右侧的滚动条查找元器件名称或在part文本框中键入欲查找的元器件符号名称。
ORCAD 电路基本特性分析 实验报告资料
项目名称：电路基本特性分析一、实验预习部分：1、实验目的：（1）进一步熟悉OrCAD/Capture绘图软件的电路图绘制方法、电路图编辑模块PAGE EDITOR的命令系统以及针对实际情况对电路元素属性参数进行编辑和修改的方法；（2）学会使用Pspice对模拟电路分析设计的基本过程，重点掌握直流工作点分析、直流传输特性分析、交流小信号频率特性分析，瞬态特性分析等的分析方法及结果分析；（3）了解直流灵敏度分析、直流特性扫描分析、噪声分析，傅里叶分析等的分析原理及过程；2、实验原理：模拟电路分析计算的基本过程：建立模拟类型分组的步骤：模拟分析计算：执行PSpice|RUN命令，即调用PSpice进行电路特性分析。
此时，屏幕上出现PSpice 窗口。
显示模拟分析的具体进展情况，模拟结果分别生成以DAT和OUT为扩展名的两种结果数据文件。
电路模拟结果分析：模拟结果信号波形分析：基本的电路特性分析结果存放在以DAT为扩展名的数据文件中。
若模拟分析过程正常结束，即可调用波形显示和分析模块Probe，采用人机交互方式，以DAT结果数据文件为输入分析模拟结果。
出错信息显示分析：若电路图中存在问题、分析参数的设置不合适或模拟计算中出现不收敛问题，都将影响模拟过程的顺利进行，这时屏幕上将显示出错信息。
用户应根据对出错信息的分析，确定是否修改电路图、改变分析参数的设置或采取措施解决不收敛问题。
然后，再进行模拟分析。
模拟结果输出文件查阅：有些电路特性的模拟结果存放在以OUT为扩展名的输出文件中。
这是一个ASCII码文件。
执行PSpice|View Output File子命令，即可查阅。
3、实验仪器：装有Pspice软件的计算机一台4、实验步骤及方法：（1）对实验一中RC串并联电路进行AC分析和瞬态分析（Transient Analysis）。
①按照要求绘制RC串并联电路电路图；②建立RC串并联电路电连接网表文件；③建立模拟类型分组，并根据电源频率等参数进行参数设置。
ORCAD电路仿真实验报告
0VV224Vdc1.714AR24285.7mA10.29VR32285.7mA-++-E1ER462.000A12.00VR181.714AV112Vdc285.7mA24.00V-1.714V11.43V 电路仿真实验报告实验1、支路电流法、结点电压法、运算放大电路一、用支路电流法求图1电路中各支路电流，及结点电压。
1、支路电流法求解电路，计算各支路电流和结点电压。
2、用PSPISE 仿真。
二、用结点电压法求图2电路中各支路电流和结点电压。
1、结点电压法求解电路，计算各支路电流和结点电压。
（取不同结点为参考点）2、用PSPISE 仿真，计算各支路电流和结点电压。
R150206.0mA 13.70V 30.00V0V R210370.2mA R540445.2mA 17.81VV230Vdc239.3mA V124Vdc 206.0mA 10.00V V320Vdc 370.2mA0R420609.5mA24.00V R325164.3mA R150206.0mA V230Vdc 239.3mA R420609.5mA -7.810V R210370.2mA -4.107VV124Vdc 206.0mA -17.81V R325164.3mA R540445.2mA0V12.19VV320Vdc 370.2mA 6.191V三、用节点电压法求图1电路中各支路电流，及节点电压。
（OPAMP 库）1、节点电压法求解电路，计算各支路电流和节点电压。
R325164.3mAR540445.2mAV320Vdc370.2mA-16.30VR150206.0mA 0V-6.000V V230Vdc239.3mA-20.00V R420609.5mA-30.00VR210370.2mA 0-12.19V V124Vdc206.0mA4.107VR325164.3mA16.30VV124Vcd206.0mAR210370.2mA-3.702V V230Vdc239.3mAR540445.2mA10.30VR420609.5mAR150206.0mA-13.70VV320Vdc370.2mA0V四、反相放大器1、计算图示电路输出电压。

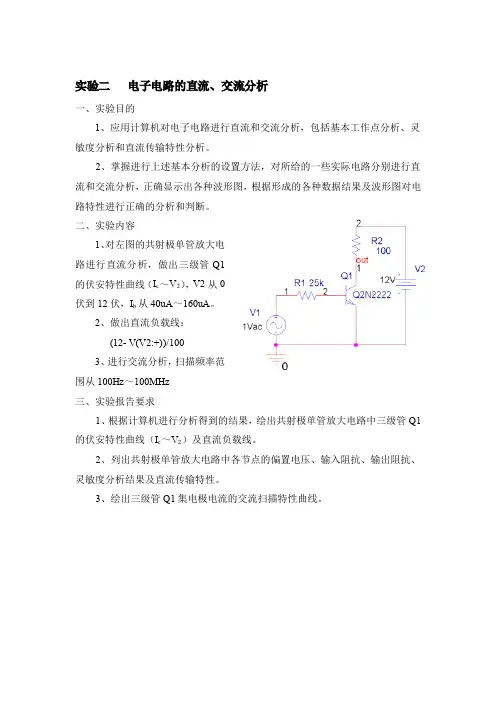

Orcad Pspice (第二次到第七次)上机实验报告
实验二电子电路的直流、交流分析一、实验目的1、应用计算机对电子电路进行直流和交流分析，包括基本工作点分析、灵敏度分析和直流传输特性分析。
2、掌握进行上述基本分析的设置方法，对所给的一些实际电路分别进行直流和交流分析，正确显示出各种波形图，根据形成的各种数据结果及波形图对电路特性进行正确的分析和判断。
二、实验内容1、对左图的共射极单管放大电路进行直流分析，做出三级管Q1的伏安特性曲线（I c～V2），V2从0伏到12伏，I b从40uA～160uA。
2、做出直流负载线：(12-V(V2:+))/1003、进行交流分析，扫描频率范围从100Hz～100MHz三、实验报告要求1、根据计算机进行分析得到的结果，绘出共射极单管放大电路中三级管Q1的伏安特性曲线（I c～V2）及直流负载线。
2、列出共射极单管放大电路中各节点的偏置电压、输入阻抗、输出阻抗、灵敏度分析结果及直流传输特性。
3、绘出三级管Q1集电极电流的交流扫描特性曲线。
实验步骤：1.对V1与Ib(Q1)j进行DcSweep分析，设置如图示：得到仿真波形如图：因此，I b从40uA～160uA变化转变为V1从1.6V~4.8V变化，设置比V1为第二参数，再次DcSweep,设置如图：并添加直流负载线得到结果：2直流Bias分析设置参数如下：运行仿真后，打开.out文件，有如下分析（1），点击，栏中的得到直流工作点如图所示（2）直流传输特性分析（Transfer Function）TF分析及输入输出阻抗（3）小信号AC分析的工作点（SMALL SIGNAL BIAS SOLUTION TEMPERATURE= 27.000DEG C（4）直流灵敏度分析（DC Sensitivity）3.交流扫描设置和交流扫描曲线如图实验三各种激励信号的设置及瞬态分析一、实验目的1、了解各种激励信号中参数的意义，掌握其设置方法。
2、掌握对电路进行瞬态分析的设置方法，能够对所给出的实际电路进行规定的瞬态分析，得到电路的瞬态响应曲线。

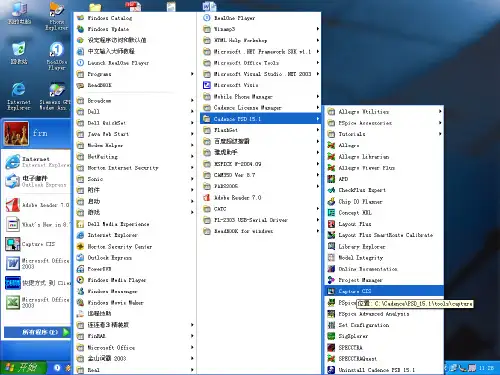

OrCAD仿真 实操训练
放置地符号
➢ 执行P1ace/Ground命令 ➢ 在 “Libraries”列表框中
选择“SOURCE” ➢ 在 “Symbol”列表框中选
择“ 0/SOURCE” ➢ 单击“OK” ➢ 将地符号0 地移至合适位
置，按鼠标左键
➢ 按ESC键或鼠标右键点 end mode以结束绘制元 器件状态
原理图绘制
印制版设计
5、指定所要载入的纲路表档案（*.MNL), 点击生成的网络表文件,打开
印制版设计
6、生成电路板档案(*.max),在Save 菜单栏内点保 存
印制版设计
7、给你的器件查找并定义封装
Layout调入Netlist时，会自动运行AutoECO，检测Layout的 Library中是否有器件的封装，如果没有，您可以通过Link existing footprint to component来查找连接封装。如下所示：
放置集成块运放uA741
➢ 执行P1ace/Part命令 ➢ 在 “Libraries”列表框
中选择“OPAMP”库 ➢ 在 “Part”列表框中选
择“uA741” ➢ 单击“OK”
➢ 将集成块移至合适位置， 按鼠标左键
➢ 按ESC键或鼠标右键点 end mode以结束绘制 元器件状态
器件放置
➢ 也可以按下步骤放置uA741：
印制版设计
(四)电路印制版电路版PCB板设计
一、快速穿越 Layout Plus
1． 生成Netlist 在Capture中的专案
管理视窗下(点File/项目名)， 点击Tools>Creat Netlist…
印制版设计
生成Netlist
在Create Netlist 菜单栏下选Layout按下图选择,确定

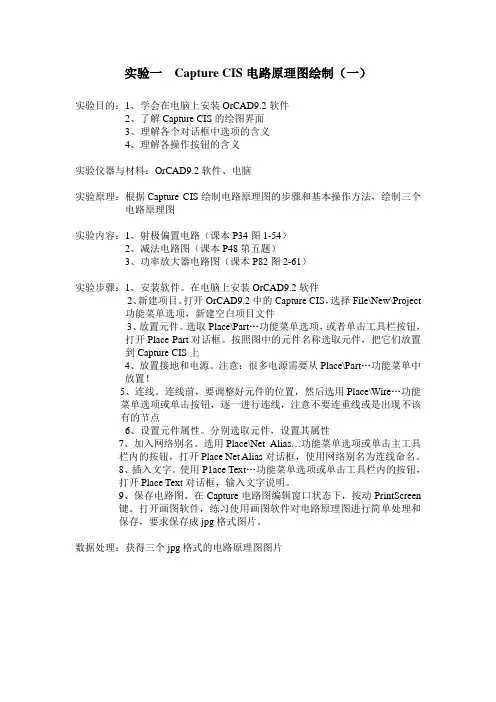

CAD实验报告
实验目的：1、学会在电脑上安装OrCAD9.2软件2、了解Capture CIS的绘图界面3、理解各个对话框中选项的含义4、理解各操作按钮的含义实验仪器与材料：OrCAD9.2软件、电脑实验原理：根据Capture CIS绘制电路原理图的步骤和基本操作方法，绘制三个电路原理图实验内容：1、射极偏置电路（课本P34图1-54）2、减法电路图（课本P48第五题）3、功率放大器电路图（课本P82图2-61）实验步骤：1、安装软件。
在电脑上安装OrCAD9.2软件2、新建项目。
打开OrCAD9.2中的Capture CIS，选择File\New\Project功能菜单选项，新建空白项目文件3、放置元件。
选取Place\Part…功能菜单选项，或者单击工具栏按钮，打开Place Part对话框。
按照图中的元件名称选取元件，把它们放置到Capture CIS上4、放置接地和电源。
注意：很多电源需要从Place\Part…功能菜单中放置！5、连线。
连线前，要调整好元件的位置，然后选用Place\Wire…功能菜单选项或单击按钮，逐一进行连线，注意不要连重线或是出现不该有的节点6、设置元件属性。
分别选取元件，设置其属性7、加入网络别名。
选用Place\Net Alias…功能菜单选项或单击主工具栏内的按钮，打开Place Net Alias对话框，使用网络别名为连线命名。
8、插入文字。
使用P1ace Text…功能菜单选项或单击工具栏内的按钮，打开Place Text对话框，输入文字说明。
9、保存电路图。
在Capture电路图编辑窗口状态下，按动PrintScreen键。
打开画图软件，练习使用画图软件对电路原理图进行简单处理和保存，要求保存成jpg格式图片。
数据处理：获得三个jpg格式的电路原理图图片实验目的：1、学会绘制层次式电路原理图2、掌握层次式电路图管理3、了解各管理器的使用方法和选项含义实验仪器与材料：OrCAD9.2软件、电脑实验原理：根据Capture CIS绘制电路原理图的步骤和基本操作方法，运用第三章的知识，绘制一个层次式电路原理图实验内容：根据课本P112图3-31，创建一个包含有图3-31结构的层次式项目。
orcad两个原理关联_理论说明
orcad两个原理关联理论说明1. 引言1.1 概述本篇文章主要围绕着orcad两个原理的关联展开讨论，并进行理论说明。
通过对这两个原理的介绍和分析，我们将探讨它们之间的相关性、意义以及在实际工程中的应用情况。
同时，我们还将分析其优缺点和未来发展趋势，为未来研究方向提供建议。
1.2 文章结构本文分为五个部分，具体内容如下：第一部分是引言部分，首先概述了文章所讨论的主题以及目的，并简要介绍了文章的结构。
第二部分是正文部分，其中包括对原理1和原理2进行详细介绍。
第三部分是理论说明部分，对原理1和原理2进行更加深入的阐述和解释。
第四部分是分析和讨论部分，主要是对原理1和原理2之间的关联性及意义进行探讨，并解释它们在实际工程中的应用情况。
同时，还会对它们的优缺点进行评估，并提出未来发展趋势。
最后一部分是结论部分，总结了对于原理关联的研究内容及重要发现，并提出了未来研究方向与建议。
1.3 目的本文的目的是通过对orcad两个原理的介绍和分析，探讨它们之间的关联性，并在理论和实践角度上加以说明。
同时，也旨在为未来研究提供参考，并促进相关领域的发展和应用。
2. 正文:2.1 原理1的介绍:原理1是指在OrCAD电路设计软件中的某个具体原理或功能。
我们将详细介绍该原理的背景、定义和基本工作原理。
同时，我们还将讨论它的主要特征、优点和适用范围。
2.2 原理2的介绍:原理2是指另一个在OrCAD电路设计软件中常用的原理或功能。
我们将对其进行详细介绍，包括其定义、作用及实现方式。
同时，我们还将探讨它在不同场景下的应用方法以及可能遇到的问题和解决方案。
2.3 原理1与原理2的关联性分析:本节将重点分析和探讨原理1与原理2之间存在的关联性。
我们将首先阐述两者各自的核心特点，并结合实例说明它们之间可能具有哪些共同点或相互依赖关系。
此外，我们还会尝试从技术角度深入剖析二者之间可能存在的协同配合机制，以期给读者带来全面而深入的理解。
orcad实验指导书
实验一电路原理图的绘制目的：熟悉在OrCAD中的功能及画图操作步骤内容：1、OrCAD Capture、OrCAD Pspice、OrCAD Layout的功能是？OrCAD Capture的功能：绘制电路图；OrCAD Pspice的功能：分析电路图性能；波形显示与特征值分析；优化设计；建立与管理器件模型；OrCAD Layout的功能：设计信号源；设计PCB图。
2、说明电路设计流程与画电路图的步骤。
3、在OrCAD Capture电路编辑环境中，如何加载元件库？4、在OrCAD Capture电路编辑环境中，如何取用元件？5、在OrCAD Capture电路编辑环境中，如何放大和缩小窗口显示比例？6、在OrCAD Capture电路编辑环境中，如何连接线路，在何种情况下会自动产生接点？7、对于交叉的导线，如何让他们连接？8、在OrCAD Capture电路编辑环境中，如何快速存盘？9、画出电路图Vcc位于Place/Power/Capsym.olb下。
0位于Place/Ground/source.olb下。
OUT是Place/Net alias10、如何利用Capture所提供的自动元件序号排序功能，将电路图中所有不确定的元件序号排序？11、如果电路图中，部分元件序号已排序，现在要将它们全部重新排序，如何做？12、如果在电路图中有10个电阻，其元件名称为“R”，如果要一起将其改为1K ，应该如何做？13、对元件的属性进行编辑和了解。
14、Capture所提供的选取模式有哪两种，如果要包含完整部分才能选取的话，应该如何设定？15、在Capture中，除了以导线连接外，还可以用何种方法连接？16、在上面的电路图中，将其元件序号及元件名称编辑。
17、绘制一般线条、多折线、长方形、圆或椭圆、圆弧线、文字及图片。
三、实验报告1、将所画电路图存入E：\***\下。
***为自己个人目录。
（例如电信2001级01班56号同学，个人目录取名为DX20010156）2、心得体会及其它。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二电子电路的直流、交流分析
一、实验目的
1、应用计算机对电子电路进行直流和交流分析，包括基本工作点分析、灵敏度分析和直流传输特性分析。
2、掌握进行上述基本分析的设置方法，对所给的一些实际电路分别进行直流和交流分析，正确显示出各种波形图，根据形成的各种数据结果及波形图对电路特性进行正确的分析和判断。
二、实验内容
1、对左图的共射极单管放大电路进
行直流分析，做出三级管Q1的伏安特
性曲线（I c～V2），V2从0伏到12伏，I b
从40uA～160uA。
2、做出直流负载线：
(12- V(V2:+))/100
3、对下图中的差分放大电路进行交流分析，扫描频率范围从100Hz～100MHz
三、实验步骤及结果
1.①设置参数V2从0伏到12伏（图1），I b从40uA～160uA（图2），截图如下：
图1
图2
②所得三级管Q1的伏安特性曲线（I c～V2）如图3所示：
图3
③设置直流负载线：(12- V(V2:+))/100，如图4所示：
图4
④运行所得直流负载线如图5所示：
图5
2.直流分析设置如图6所示：
图6
①基本工作点分析
NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE
(N00030) 1.0000 (N00039) 12.0000 (N00443) 11.7570 (N00450) .6655
②灵敏度分析
DC SENSITIVITIES OF OUTPUT VC(Q_Q1)
ELEMENT ELEMENT ELEMENT NORMALIZED
NAME VALUE SENSITIVITY SENSITIVITY
(VOLTS/UNIT) (VOLTS/PERCENT)
R_R1 2.500E+04 9.728E-06 2.432E-03
R_R2 1.000E+02 -2.424E-03 -2.424E-03
V_V1 1.000E+00 -7.270E-01 -7.270E-03
V_V2 1.200E+01 9.972E-01 1.197E-01
Q_Q1
RB 1.000E+01 9.728E-06 9.728E-07
RC 1.000E+00 6.920E-06 6.920E-08
RE 0.000E+00 0.000E+00 0.000E+00
BF 2.559E+02 -5.913E-04 -1.513E-03
ISE 1.434E-14 6.416E+12 9.200E-04
BR 6.092E+00 7.064E-12 4.303E-13
ISC 0.000E+00 0.000E+00 0.000E+00
IS 1.434E-14 -6.225E+12 -8.927E-04
NE 1.307E+00 -1.385E+00 -1.811E-02
NC 2.000E+00 0.000E+00 0.000E+00
IKF 2.847E-01 -6.228E-03 -1.773E-05
IKR 0.000E+00 0.000E+00 0.000E+00
VAF 7.403E+01 4.265E-04 3.157E-04
VAR 0.000E+00 0.000E+00 0.000E+00
③直流传输特性分析
**** SMALL-SIGNAL CHARACTERISTICS
V(N00443)/V_V2 = 9.972E-01
INPUT RESISTANCE AT V_V2 = 3.512E+04
OUTPUT RESISTANCE AT V(N00443) = 9.972E+01
OUTPUT RESISTANCE AT V(N00443) = 9.972E+01
3. ①对差分放大电路进行交流分析，扫描频率范围从100Hz～100MHz，设置如
图7所示：
图7
②所得曲线如图8所示：
图8
四、总结
由于缺乏实践，有很多不懂的地方，本次实验，我通过请教老师和同学，经历了两周才完成。
通过这次实验，我初步掌握了OrCAD软件的基本应用，学会了应用计算机对电子电路进行直流和交流的分析，包括基本工作点分析、灵敏度分析和直流传输特性分析，为以后此软件的运用打下了坚实的基础。
