天正建筑绘图教程PPT演示课件
12
门窗—门窗
13
14
15
16
楼梯其它—直线楼段
在插入楼梯时，注意命令行的提示： * 可以旋转楼梯的角度，改变基点；
17
* 插入楼梯后，可以输入“3do” （三维动态观察器）命令； 如下图所示；
18
？判断下列楼层
19
20
双跑楼梯
圆弧楼梯
21
楼梯其他—阳台
22
23
24
文字样式 单行文字和多行文字 文字的编辑
25
文字表格—单行文字 多行文字的绘制方法
同单行文字；
在文字上双击，可以直接 修改文字内容； 26
转角自纠：把转角方向不符合建筑制图标注的文字予以纠正 （如倒置的文字）；
文字转化：把AutoCAD单行文字转化成天正单行文字； › 两者的区别是：在文字上右击，出现“对象编辑”的为天 正单行文字；
1
天正建筑软件的简介 天正建筑的基本设置 天正的基础操作
2
是辅助AutoCAD制图软件的专业建筑画图 软件，是CAD上的一个扩展工具箱；
它具有参数化的设计功能，在三维模型与 平面图同步完成的技术基础上，进一步满 足建筑施工图需要反复修改的要求；
先进的专业化标注系统
› 天正专门针对建筑行业图纸的尺寸标注开发了专业化的标注系统 ，专门为建筑行业设计，在使用方便的同时简化了标注对象的结 构，节省了内存，减少了命令的数目；
可以缩放图形， 在视口外双击， 可冻结视口；
41
虚拟打印 打印输出
42
文件/打印
43
文件/打印
44
45
◆ 绘制出图形，加标注和轴号； ◆ 在布局视图中插入A3的图框，以及标签； ◆ 虚拟打印输出一张PNG图片；
尺寸标注 符号标注 文件布图 打印输出
* 技巧提示： 用光标点击菜单命令，在窗口的左下角会出现相应的命令提示。
7
天正建筑软件的基 础操作以左图为实 例进行讲解；
8
轴网柱子/绘制轴网 根据图纸轴线的标注尺寸，对轴间距进
行设置；
9
10
11
墙体/绘制墙体 设置墙体的宽度，开始绘制墙体；
文字合并：把天正文字单行文字的段落合成一个多行文字； 统一字高：把所选的文字字高统一为给定的字高；
27
门窗标注 墙厚标注 逐点标注 尺寸编辑
28
光标单击门、窗的两侧，第二点为标注的一侧；方法如下：
如标注的文字太大，可设置左下角的比例；标注； 方法同窗户标注；
名 剖面剖切
33
符号标注—标高标注； 总平面图中的标高用实心填充； 默认为自动标高，系统自动计算高度，如有需要，可勾选
“手工输入”；
34
35
天正的引出符号类似于AutoCAD的标注/引 线标注；
36
37
插入图框 定义视口
38
文件布图—插入图框
39
40
视图/视口 在视口中双击，
3
三维线框模式 * 输入3do，移动光标，旋转角度；
概念视图
•在三维线框模式中，右击，选择“视觉
样式”—概念
4
标注及轴号 •右击鼠标， •选择“逐点标注”
5
1、自定义快捷键（acad、图层控制） 2、自动保存时间 3、十字光标大小 4、夹点大小设置
6
轴网 墙体 门窗 楼梯 文字表格
30
在绘图区右击鼠标，选择“逐点标注”；
31
剪裁延伸：根据给定的新位置，对尺寸标注进行裁剪或延伸； 取消尺寸：取消连续标注的一个区间； 连接尺寸：把平行的多个尺寸连接成一个连续的对象； 尺寸打断：把一组尺寸标注打断成两段独立的尺寸标注。
32
标高标注 箭头引注、做法标注、索引符号、索引图
门窗—门窗
13
14
15
16
楼梯其它—直线楼段
在插入楼梯时，注意命令行的提示： * 可以旋转楼梯的角度，改变基点；
17
* 插入楼梯后，可以输入“3do” （三维动态观察器）命令； 如下图所示；
18
？判断下列楼层
19
20
双跑楼梯
圆弧楼梯
21
楼梯其他—阳台
22
23
24
文字样式 单行文字和多行文字 文字的编辑
25
文字表格—单行文字 多行文字的绘制方法
同单行文字；
在文字上双击，可以直接 修改文字内容； 26
转角自纠：把转角方向不符合建筑制图标注的文字予以纠正 （如倒置的文字）；
文字转化：把AutoCAD单行文字转化成天正单行文字； › 两者的区别是：在文字上右击，出现“对象编辑”的为天 正单行文字；
1
天正建筑软件的简介 天正建筑的基本设置 天正的基础操作
2
是辅助AutoCAD制图软件的专业建筑画图 软件，是CAD上的一个扩展工具箱；
它具有参数化的设计功能，在三维模型与 平面图同步完成的技术基础上，进一步满 足建筑施工图需要反复修改的要求；
先进的专业化标注系统
› 天正专门针对建筑行业图纸的尺寸标注开发了专业化的标注系统 ，专门为建筑行业设计，在使用方便的同时简化了标注对象的结 构，节省了内存，减少了命令的数目；
可以缩放图形， 在视口外双击， 可冻结视口；
41
虚拟打印 打印输出
42
文件/打印
43
文件/打印
44
45
◆ 绘制出图形，加标注和轴号； ◆ 在布局视图中插入A3的图框，以及标签； ◆ 虚拟打印输出一张PNG图片；
尺寸标注 符号标注 文件布图 打印输出
* 技巧提示： 用光标点击菜单命令，在窗口的左下角会出现相应的命令提示。
7
天正建筑软件的基 础操作以左图为实 例进行讲解；
8
轴网柱子/绘制轴网 根据图纸轴线的标注尺寸，对轴间距进
行设置；
9
10
11
墙体/绘制墙体 设置墙体的宽度，开始绘制墙体；
文字合并：把天正文字单行文字的段落合成一个多行文字； 统一字高：把所选的文字字高统一为给定的字高；
27
门窗标注 墙厚标注 逐点标注 尺寸编辑
28
光标单击门、窗的两侧，第二点为标注的一侧；方法如下：
如标注的文字太大，可设置左下角的比例；标注； 方法同窗户标注；
名 剖面剖切
33
符号标注—标高标注； 总平面图中的标高用实心填充； 默认为自动标高，系统自动计算高度，如有需要，可勾选
“手工输入”；
34
35
天正的引出符号类似于AutoCAD的标注/引 线标注；
36
37
插入图框 定义视口
38
文件布图—插入图框
39
40
视图/视口 在视口中双击，
3
三维线框模式 * 输入3do，移动光标，旋转角度；
概念视图
•在三维线框模式中，右击，选择“视觉
样式”—概念
4
标注及轴号 •右击鼠标， •选择“逐点标注”
5
1、自定义快捷键（acad、图层控制） 2、自动保存时间 3、十字光标大小 4、夹点大小设置
6
轴网 墙体 门窗 楼梯 文字表格
30
在绘图区右击鼠标，选择“逐点标注”；
31
剪裁延伸：根据给定的新位置，对尺寸标注进行裁剪或延伸； 取消尺寸：取消连续标注的一个区间； 连接尺寸：把平行的多个尺寸连接成一个连续的对象； 尺寸打断：把一组尺寸标注打断成两段独立的尺寸标注。
32
标高标注 箭头引注、做法标注、索引符号、索引图
合集下载
CAD绘图教程包括天正建筑 三维实体建模PPT教学课件
第11页/共24页
修改三维实体
• 创建实体模型后，可以进行圆角、倒角、切割、剖切和分割操 作，修改模型的外观。
• 也可以编辑实体模型的面和边。可以轻松地删除使用 FILLET 或 CHAMFER 创建的光顺效果，也可以将实体的面或边作为体、 面域、直线、圆弧、圆、椭圆或样条曲线对象来改变颜色或进 行复制。压印现有实体上的几何图形可以创建新的面或合并多 余的面。偏移可以相对实体的其他面修改某些面的特性。例如， 将孔的半径修改得大些或小些。分割能够分解复合实体，创建 3DSOLID 对象。抽壳创建指定厚度的薄壁。
AutoCAD 将忽略该厚度。如果输入正值则在对象所在坐标系的 Z 轴正 向拉伸对象。如果输入负值，则 AutoCAD 在 Z 轴负向拉伸对象。
第6页/共24页
• 正角度表示从基准对象逐渐变细地拉伸，而负角度则表示从基 准对象逐渐变粗地拉伸。缺省拉伸斜角 0 表示在与二维对象平 面垂直的方向上拉伸。所有选择集中的对象和环以相同的斜角 拉伸。只有能生成正确顶部的环才可进行锥状拉伸。
第5页/共24页
EXTRUDE • 用 EXTRUDE 可以通过拉伸（添加厚度）选定的对象来创建实体。可以
沿指定路径拉伸对象或按指定高度值和倾斜度拉伸对象。 • 可以拉伸封闭多段线、多边形、圆、椭圆、封闭样条曲线、圆环和面域。
不能拉伸包含在块中的对象。也不能拉伸具有相交或自相交段的多段线。 • 如果选定的多段线具有宽度，AutoCAD • 将忽略其宽度并且从多段线路径的中心线处拉伸。如果选定对象具有厚度，
第12页/共24页
CHAMFER
• CHAMFER 命令给实体的相邻面加倒角。 • 为实体对象倒角的步骤
• 1 从“修改”菜单中选择“倒角”。 • 2 选择要倒角的基面边 (1)。 • AutoCAD 亮显选定的边的两相邻曲面之一。 • 3 要选择另一个曲面，输入 n（下一个）；或按
修改三维实体
• 创建实体模型后，可以进行圆角、倒角、切割、剖切和分割操 作，修改模型的外观。
• 也可以编辑实体模型的面和边。可以轻松地删除使用 FILLET 或 CHAMFER 创建的光顺效果，也可以将实体的面或边作为体、 面域、直线、圆弧、圆、椭圆或样条曲线对象来改变颜色或进 行复制。压印现有实体上的几何图形可以创建新的面或合并多 余的面。偏移可以相对实体的其他面修改某些面的特性。例如， 将孔的半径修改得大些或小些。分割能够分解复合实体，创建 3DSOLID 对象。抽壳创建指定厚度的薄壁。
AutoCAD 将忽略该厚度。如果输入正值则在对象所在坐标系的 Z 轴正 向拉伸对象。如果输入负值，则 AutoCAD 在 Z 轴负向拉伸对象。
第6页/共24页
• 正角度表示从基准对象逐渐变细地拉伸，而负角度则表示从基 准对象逐渐变粗地拉伸。缺省拉伸斜角 0 表示在与二维对象平 面垂直的方向上拉伸。所有选择集中的对象和环以相同的斜角 拉伸。只有能生成正确顶部的环才可进行锥状拉伸。
第5页/共24页
EXTRUDE • 用 EXTRUDE 可以通过拉伸（添加厚度）选定的对象来创建实体。可以
沿指定路径拉伸对象或按指定高度值和倾斜度拉伸对象。 • 可以拉伸封闭多段线、多边形、圆、椭圆、封闭样条曲线、圆环和面域。
不能拉伸包含在块中的对象。也不能拉伸具有相交或自相交段的多段线。 • 如果选定的多段线具有宽度，AutoCAD • 将忽略其宽度并且从多段线路径的中心线处拉伸。如果选定对象具有厚度，
第12页/共24页
CHAMFER
• CHAMFER 命令给实体的相邻面加倒角。 • 为实体对象倒角的步骤
• 1 从“修改”菜单中选择“倒角”。 • 2 选择要倒角的基面边 (1)。 • AutoCAD 亮显选定的边的两相邻曲面之一。 • 3 要选择另一个曲面，输入 n（下一个）；或按
天正结构软件-PPT文档资料78页
•3. 布板钢筋
主 菜
单
－
板
、
钢
筋
－
板
底
钢
筋
主 菜 单 － 板 、 钢 筋 － 支 座 钢 筋
现 浇 板 配 筋 图
• 4. 布预制板
主
菜
单
－
板
、
钢
筋
－
平
面
布
板
四.钢结构施工图绘制 1. 柱网布置图 2. 梁、柱、梁－柱、柱间支撑节点详图
绘 制 轴 网
标 注 轴 网
• 确定柱间支撑的位置 • 绘制立面图
– “Ctrl+F12” – 菜单不能完全显示，可以右击当前菜
单 4、在TARCH中执行
文件布图批量转旧，再退出。 进入TASD后，打开前面另存的那张图
§2.2 天正结构软件简介
一. 混合结构或混凝土结构施工图绘制
1. 基础平面布置图及详图 2. 楼板布置图 3. 楼梯配筋图 4. 梁、柱配筋图 5. 平面框架配筋图（PKPM软件接口）
修改墙线图层的属性
• [主菜单]－[梁绘制]－ [单轴布梁]
• [主菜单]－[尺寸编辑]－ [连续尺寸] • [主菜单]－[符号标注] －[剖面]
• [主菜单]－[基础楼梯]－[刚性条基]
• TAsd[主菜单]－[帮助] • 绘图中，[图层工具]的使用 • [主菜单]－[梁绘制]－ [双线梁]，注意
选择“梁线剪裁”
• 方法： – 多探索、多尝试 – 帮助的使用 – 鼠标右键的使用
• [主菜单]－[柱墙绘制]－ [绘双线墙]
楼板布置图
• 执行[接口]命令，然后再操作 • 布置现浇梁、板；预制板
1. 布置梁
• [主菜单]－[梁绘制]－ [单轴布梁]
天正建筑软件教程课件ppt
-
文档标签
• 在AutoCAD 200X里可以同时打 开多个DWG图形文件，为了方 便在同时打开的几个文件之间 切换，天正TArch6提供了文档 标签功能，为打开的每个图形 在界面下提供一个显示文件名 的标签，单击标签即可将标签 代表的图形切换为当前图形， 在6.5中还提供了多文档专用 的关闭和保存所有图形的命令。
• 256MB以上
• 1024x768 OpenGL 加速功能
• 3键＋滚轮鼠标 • 简体中文
Windows2000/XP • 数字化仪和输出设备
-
安装和启动选项
• 安装天正建筑软件前， 首先要确认计算机上 已安装AutoCAD200X， 并能够正常运行。
• 运行setup.exe，选择 授权方式>选择安装部 件 >选择安装目录.
•
-
USB加密部件的安装
• USB加密狗要求在TArch 6 软件安装后才插入计算机 的USB端口
-
目录结构
• SYS15： 用于AutoCAD
R15 平台的系统文件目录
SYS16： 用于AutoCAD
R16平台的系统文件目录
SYS：
与AutoCAD平台
版本无关的系统文件目录
LISP： AutoLISP文件
-
• 树状结构调用多 级子菜单。
• 1）双态开关 • 2）多态开关
屏幕菜单
• 提示：
• 1．对于屏幕分辨率小 于1024x768的用户，有 些菜单项可能排列不下， 这时可以右击当前菜单 标题，以弹出菜单的方 式列出所有菜单项。 2．如果菜单被关闭， 使用热键Ctrl + F12 重 新打开。
• 3. 使用热键F4可以返 回上一级菜单。
文档标签
• 在AutoCAD 200X里可以同时打 开多个DWG图形文件，为了方 便在同时打开的几个文件之间 切换，天正TArch6提供了文档 标签功能，为打开的每个图形 在界面下提供一个显示文件名 的标签，单击标签即可将标签 代表的图形切换为当前图形， 在6.5中还提供了多文档专用 的关闭和保存所有图形的命令。
• 256MB以上
• 1024x768 OpenGL 加速功能
• 3键＋滚轮鼠标 • 简体中文
Windows2000/XP • 数字化仪和输出设备
-
安装和启动选项
• 安装天正建筑软件前， 首先要确认计算机上 已安装AutoCAD200X， 并能够正常运行。
• 运行setup.exe，选择 授权方式>选择安装部 件 >选择安装目录.
•
-
USB加密部件的安装
• USB加密狗要求在TArch 6 软件安装后才插入计算机 的USB端口
-
目录结构
• SYS15： 用于AutoCAD
R15 平台的系统文件目录
SYS16： 用于AutoCAD
R16平台的系统文件目录
SYS：
与AutoCAD平台
版本无关的系统文件目录
LISP： AutoLISP文件
-
• 树状结构调用多 级子菜单。
• 1）双态开关 • 2）多态开关
屏幕菜单
• 提示：
• 1．对于屏幕分辨率小 于1024x768的用户，有 些菜单项可能排列不下， 这时可以右击当前菜单 标题，以弹出菜单的方 式列出所有菜单项。 2．如果菜单被关闭， 使用热键Ctrl + F12 重 新打开。
• 3. 使用热键F4可以返 回上一级菜单。
天正建筑T20课件精选版.ppt
生成天正插件，安装之后可直接用 AutoCAD查看天正绘制图纸。为没 有安装天正软件电脑提供查看图纸
便利。
软件提供总图绘制帮助，具有图例添加 功能，道路绘制，车位绘制标注车位数 量，以及成片、任意布树。成片布树能 让总图效果更加轻松写意，省去布树死
板，影响整体效果之苦。
可对碰撞检查 进行详细设置， 软碰撞距离， 都可在 三个区 域调整。
一 设置 三 标注
绘图 二 其它 四
天正传统菜单的显示与隐藏操作按键。 其他页签
点击每层名称可弹出对话框，对其背景颜色进行调整。
鼠标在空白处右键会出现基础菜单，当选择相应天正所绘制 构件时，软件右键菜单会出现于构件相关的功能命令。在进 行图纸绘制过程中熟练使用右键菜单能够方便用户绘图，缩 短绘图时间，在操作上更切合实际。
点击图标诓选相应楼 层图纸，进行拼装。
三维模型组合，按照 楼层顺序拼装楼层，
生成简易模型。
根据命令提示，选 择建筑立面方向及 相应轴线，生成建
筑立面图。
选择插入图框大小 图框插入样式
软件帮助出 图打印绘制 图框，可直 接输入相关 出图打印信 息，省去绘 制繁琐标准 表格。可进 行样式选择。
以每个图框为单位进行图纸拆分保 存，诓选要拆分图纸，弹出对话框， 可编辑每个文件名称，保存位置。
等。
极大方便了各专业后期进行图纸 检查工作，二三维均可查看碰撞 点，并且可将信息标注在图面上。
任何一个功能命令，只需要在功能命令 上点击右键就会出现相应菜单，实时助 手对每一个功能命令进行了详细讲解。 有功能命令不明白，使用时出现不解都
以此解惑。
也可以在软件左侧菜单的最后一项，帮 助演示菜单下找到版本信息，点击之后 会显示天正公司建筑部门电话，会有最
天正建筑绘图步骤

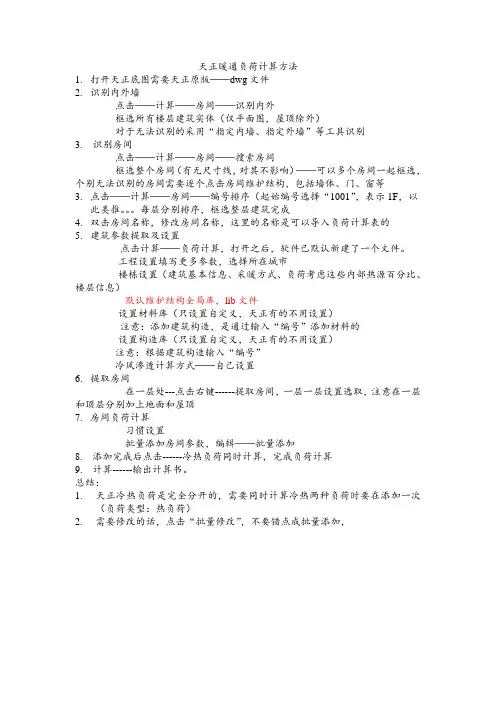

天正暖通负荷计算方法1.打开天正底图需要天正原版——dwg文件2.识别内外墙点击——计算——房间——识别内外框选所有楼层建筑实体（仅平面图，屋顶除外）对于无法识别的采用“指定内墙、指定外墙”等工具识别3. 识别房间点击——计算——房间——搜索房间框选整个房间（有无尺寸线，对其不影响）——可以多个房间一起框选，个别无法识别的房间需要逐个点击房间维护结构，包括墙体、门、窗等3.点击——计算——房间——编号排序（起始编号选择“1001”，表示1F，以此类推。
每层分别排序，框选整层建筑完成4.双击房间名称，修改房间名称，这里的名称是可以导入负荷计算表的5.建筑参数提取及设置点击计算——负荷计算，打开之后，软件已默认新建了一个文件。
工程设置填写更多参数，选择所在城市楼栋设置（建筑基本信息、采暖方式、负荷考虑这些内部热源百分比、楼层信息）默认维护结构全局库，lib文件设置材料库（只设置自定义，天正有的不用设置）注意：添加建筑构造，是通过输入“编号”添加材料的设置构造库（只设置自定义，天正有的不用设置）注意：根据建筑构造输入“编号”冷风渗透计算方式——自己设置6.提取房间在一层处---点击右键------提取房间，一层一层设置选取，注意在一层和顶层分别加上地面和屋顶7.房间负荷计算习惯设置批量添加房间参数，编辑——批量添加8. 添加完成后点击------冷热负荷同时计算，完成负荷计算9. 计算------输出计算书。
总结：1.天正冷热负荷是完全分开的，需要同时计算冷热两种负荷时要在添加一次（负荷类型：热负荷）2.需要修改的话，点击“批量修改”，不要错点成批量添加，。
天正建筑PPT课件
第29页/共59页
天正建筑
第30页/共59页
天正建筑
6、坡屋面的符号标注 • 执行菜单命令“符号标注箭头引注”，弹出[输入箭头文字]对话框，直接 标注出坡度和箭头方向，其中，对齐方式要取“齐线中”。 • 只要完成向上、向下、向左、向右各一个箭头引注即可，其他的屋顶也可以 直接利用AutoCAD的复制命令。
第40页/共59页
天正建筑
a、立面门窗及窗套
• 执行菜单命令“立面立面门窗”，弹出[天正图库管理系统]对话框，在图
库中选择需要插入的门窗样式，然后单击对话框中的“替换”
按钮，
并在视图中选择需要插入的门窗。按回车键后，程序自动识别图块中的插入
点和右上角定位点对应的范围，替换门窗的样式。
第41页/共59页
第8页/共59页
天正建筑
a、绘制辅助线 • 分别把轴线E向下偏移1300，轴线B向上偏移1300，轴线1向右偏移600，
作为绘制台阶的辅助线，效果如图
第9页/共59页
天正建筑
b、绘制台阶 • 执行菜单命令“楼梯其他台阶”，设置“台阶”对话框 • 点取图中相应的点位，形成第一个踏面 回车 • 点选与台阶相邻的墙体 回车 • 点取没有踏步的边 回车 • 自动绘制台阶 回车 • 台阶自动对散水进行裁剪
• 执行菜单命令“剖面扶手接头” • 输入扶手伸出距离：300 • 回车确认增加栏杆 • 框选需要增加接头的扶手端头 • 生成扶手接头
第55页/共59页
天正建筑
第56页/共59页
天正建筑
c、门窗过梁
• 执行菜单命令“剖面门窗过梁”，可以在剖面门窗上方画出给定梁高的矩 形过梁剖面，带有灰度填充。
• 执行菜单命令“剖面门窗过梁” • 选中剖面图中的三个窗 回车 • 回车确认梁高为120 • 自动生成三个高为120的窗过梁
天正建筑
第30页/共59页
天正建筑
6、坡屋面的符号标注 • 执行菜单命令“符号标注箭头引注”，弹出[输入箭头文字]对话框，直接 标注出坡度和箭头方向，其中，对齐方式要取“齐线中”。 • 只要完成向上、向下、向左、向右各一个箭头引注即可，其他的屋顶也可以 直接利用AutoCAD的复制命令。
第40页/共59页
天正建筑
a、立面门窗及窗套
• 执行菜单命令“立面立面门窗”，弹出[天正图库管理系统]对话框，在图
库中选择需要插入的门窗样式，然后单击对话框中的“替换”
按钮，
并在视图中选择需要插入的门窗。按回车键后，程序自动识别图块中的插入
点和右上角定位点对应的范围，替换门窗的样式。
第41页/共59页
第8页/共59页
天正建筑
a、绘制辅助线 • 分别把轴线E向下偏移1300，轴线B向上偏移1300，轴线1向右偏移600，
作为绘制台阶的辅助线，效果如图
第9页/共59页
天正建筑
b、绘制台阶 • 执行菜单命令“楼梯其他台阶”，设置“台阶”对话框 • 点取图中相应的点位，形成第一个踏面 回车 • 点选与台阶相邻的墙体 回车 • 点取没有踏步的边 回车 • 自动绘制台阶 回车 • 台阶自动对散水进行裁剪
• 执行菜单命令“剖面扶手接头” • 输入扶手伸出距离：300 • 回车确认增加栏杆 • 框选需要增加接头的扶手端头 • 生成扶手接头
第55页/共59页
天正建筑
第56页/共59页
天正建筑
c、门窗过梁
• 执行菜单命令“剖面门窗过梁”，可以在剖面门窗上方画出给定梁高的矩 形过梁剖面，带有灰度填充。
• 执行菜单命令“剖面门窗过梁” • 选中剖面图中的三个窗 回车 • 回车确认梁高为120 • 自动生成三个高为120的窗过梁
天正建筑T20课件精选版(2024)
01
设立中心文件
建立统一的设计标准，包括图层 、线型、字体等，确保各专业间 设计数据的一致性。
02
03
专业间协同
通过链接或导入其他专业模型， 进行空间协调、管线综合等，优 化设计方案。
04
2024/1/30
20
BIM技术在建筑设计中的应用
01
三维可视化设计
利用BIM技术创建三维建筑模 型，直观展示设计效果，方便 与客户和施工方沟通。
2024/1/30
楼梯建模
掌握楼梯的创建、编辑及 属性设置，学习楼梯类型 、踏步、扶手等参数调整 。
阳台建模
学习阳台的创建、编辑及 属性设置，包括阳台类型 、栏杆、地面等参数调整 。
13
柱、梁、板等结构元素建模
柱建模
掌握柱的创建、编辑及属性设置，学 习柱类型、截面尺寸、位置等参数调 整。
板建模
掌握板的创建、编辑及属性设置，学 习板类型、厚度、边界条件等参数调 整。
4 与其他BIM软件的数据交换
支持多种BIM软件的数据交换格式，如Bentley、 ArchiCAD等，实现跨平台协作。
2024/1/30
22
06
工程量统计与造价管理
2024/1/30
23
工程量清单编制方法
熟悉工程量清单计价规范
掌握清单计价的基本原则、方法和程序。
措施项目清单编制
了解措施项目的种类和计算规则，掌握其编 制方法。
关键技巧点拨
详细讲解使用天正建筑T20进行住宅楼建模 的步骤，包括建立轴网、绘制墙体、添加门 窗、布置家具等。
建模流程详解
分享在建模过程中遇到的关键问题及解决方 法，如提高建模效率、确保模型准确性等。
天正课件第11章三维建模
在本书正文中，有路径曲面的详细绘制步骤。
三维效果
变截面体
使用“变截面体”命令可沿着路径曲线放样两个或三个截面，从 而创建三维造型。 选择“三维建模”>“造型对象”>“变截面体”菜单，启动“变截 面体”命令，选择路径曲线，然后选择第一个截面，并设置其对 齐点，再分别选择第二、第三个截面，并设置其对齐点，然后指 定第二个截面在路径曲线上的位置，即可完成变截面体的绘制， 效果如下图所示。
在本书正文中，有变截面体的详细用“栏杆库”命令可从栏杆单元库中调出栏杆单元，对其编辑 后可生成栏杆。 选择“三维建模”>“造型对象”>“栏杆库”菜单，打开“天正图库 管理系统”对话框，选择栏杆单元，再设置栏杆单元的尺寸，然后 指定放置栏杆的位置，即可完成栏杆单元的绘制，如下图所示。
1.三维造型对象
平板 竖板 路径曲面 变截面体
栏杆库 路径排列 三维网架
平板
使用“平板”命令可绘制板式构件，如楼板、平屋顶、楼梯休息 平台、装饰板和雨蓬挑檐等。平板对象不仅支持水平方向的板式 构件，如果预先设置好UCS，可以创建其他方向的斜向板式构件。 选择“三维建模”>“造型对象”>“平板”菜单，启动“平板”命 令，选择平板轮廓线，再选择不可见的边，然后选择作为板内洞 口的封闭的多段线或圆，再设置板厚，即可完成平板的绘制，效 果如下图所示。
在本书正文中，有平板的详细绘制步骤。
三维效果
竖板
使用“竖板”命令可绘制竖直方向的板式构件，如遮阳板、阳台 隔断等。 选择“三维建模”>“造型对象”>“竖板”菜单，启动“竖板”命 令，分别指定竖板的起点和终点，然后设置起点标高和终点标高、 起边和终边高度，以及板厚，即可完成竖板的绘制，效果如下图 所示。
最新天正课件003PPT课件
人字பைடு நூலகம்屋顶
墙体对象编辑
双击要编辑的墙体对象，可打开“墙体编辑”对话框，通过该对 话框可对墙体或局部墙体的左右宽度、墙高和材料等参数进行修 改，如下图所示。
在本书正文中，有“墙体对象编辑”的详细操作步骤。
改墙厚
天正建筑提供了两个修改墙厚的命令，一是“改墙厚”命令，用 于同时修改基线居中的多段墙体的厚度；二是“改外墙厚”命令， 仅用于修改外墙的厚度。
多段线
三维 效果
矩形立面
“矩形立面”命令是“异形立面”命令的逆命令，即将异形立面 墙恢复为标准的矩形立面墙。
选择“墙体”>“墙体立面”>“矩形立面”菜单，启动“矩形立面” 命令，选择要恢复的异形立面墙，即可将所有选中的异形立面墙 恢复为矩形墙体。
4.内外识别工具
设别内外 指定内墙 指定外墙 加亮外墙
首先利用“单线变墙”命令，通 过轴线生成墙体，然后通过墙体 的对象编辑修改墙体的材料，再 通过“等分加墙”命令和“净距 偏移”命令划分房间，最后通过 “识别内外”命令和“增保温层 ”命令为外墙添加保温层，完成 写字楼标准层墙体的绘制。具体 操作步骤见视频3-2。
指定外墙
使用“指定内墙”命令可将指定的墙体定义为外墙。 选择 “墙体”>“识别内外”>“指定外墙”菜单，启动“指定外 墙”命令，逐段选择墙体的外边线即可将其指定为外墙，选中的 外边线将用红色虚线高亮显示。
加亮外墙
使用“加亮外墙”命令可将图中所有外墙的外边线用红色虚线高 亮显示。 选择 “墙体”>“识别内外”>“加亮外墙”菜单，启动“加亮外 墙”命令，即可高亮显示所有外墙的外边线。
在本书正文中，有“墙体造型”的详细绘制步骤。
净距偏移
“净距偏移”命令与AutoCAD的“偏移”命令类似，可以偏移复 制墙体，并会自动处理墙端的交接部分。 选择“墙体”>“净距偏移”菜单，启动“净距偏移”命令，在命 令行中输入偏移距离，然后选择要偏移的墙体，即可将此墙体偏 移复制，如下图所示。
墙体对象编辑
双击要编辑的墙体对象，可打开“墙体编辑”对话框，通过该对 话框可对墙体或局部墙体的左右宽度、墙高和材料等参数进行修 改，如下图所示。
在本书正文中，有“墙体对象编辑”的详细操作步骤。
改墙厚
天正建筑提供了两个修改墙厚的命令，一是“改墙厚”命令，用 于同时修改基线居中的多段墙体的厚度；二是“改外墙厚”命令， 仅用于修改外墙的厚度。
多段线
三维 效果
矩形立面
“矩形立面”命令是“异形立面”命令的逆命令，即将异形立面 墙恢复为标准的矩形立面墙。
选择“墙体”>“墙体立面”>“矩形立面”菜单，启动“矩形立面” 命令，选择要恢复的异形立面墙，即可将所有选中的异形立面墙 恢复为矩形墙体。
4.内外识别工具
设别内外 指定内墙 指定外墙 加亮外墙
首先利用“单线变墙”命令，通 过轴线生成墙体，然后通过墙体 的对象编辑修改墙体的材料，再 通过“等分加墙”命令和“净距 偏移”命令划分房间，最后通过 “识别内外”命令和“增保温层 ”命令为外墙添加保温层，完成 写字楼标准层墙体的绘制。具体 操作步骤见视频3-2。
指定外墙
使用“指定内墙”命令可将指定的墙体定义为外墙。 选择 “墙体”>“识别内外”>“指定外墙”菜单，启动“指定外 墙”命令，逐段选择墙体的外边线即可将其指定为外墙，选中的 外边线将用红色虚线高亮显示。
加亮外墙
使用“加亮外墙”命令可将图中所有外墙的外边线用红色虚线高 亮显示。 选择 “墙体”>“识别内外”>“加亮外墙”菜单，启动“加亮外 墙”命令，即可高亮显示所有外墙的外边线。
在本书正文中，有“墙体造型”的详细绘制步骤。
净距偏移
“净距偏移”命令与AutoCAD的“偏移”命令类似，可以偏移复 制墙体，并会自动处理墙端的交接部分。 选择“墙体”>“净距偏移”菜单，启动“净距偏移”命令，在命 令行中输入偏移距离，然后选择要偏移的墙体，即可将此墙体偏 移复制，如下图所示。
天正课件001ppt课件共29页PPT
图层设置
天正建筑为其专业的图形对象设置了默认的图层标准，用户在使用其 提供的工具绘制建筑图形时，会自动创建相应的图层并将对象放置在 该图层上。
选择“设 置”>“图层管 理”菜单，打 开“图层管理” 对话框，从中 可以看到天正 建筑提供的图
层标准
在编辑区单击 “图层名”、 “颜色”和 “备注”下的 各个图层，可 以对其进行更
2.天正建筑的操作界面
折叠式屏幕菜单 常用和自定义工具栏 文档标签 状态栏 工程管理工具
折叠式屏幕菜单
天正建筑具有 折叠式的菜单
结构
我们主要使 用这些菜单 项来绘制图
形
常用和自定义工具栏
常用工具栏中囊括了天正建筑绘图 过程中经常使用的天正建筑命令以
及对图层的快捷操作工具等
常用和自定义工具栏
1：单击“自
状态栏
天正建筑在AutoCAD状态栏的基础上增加了比例设置下拉列表以及多 个功能切换开关，如基线、填充、加粗和动态标注等，如下图所示。 各项工具的功能如下。
比例1：100：单击此按钮，可在弹出的下拉列表中设定 新创建的对象采用的出图比例。 基线：此按钮用于控制墙基线的显示和关闭。 填充：此按钮用于控制墙和柱填充的显示和关闭。 加粗：此按钮用于控制墙和柱加粗的显示和关闭。 动态标注：此按钮用于控制移动和复制坐标或标高时，是 否改变原值，并自动获取新值。
典型实例－－绘制楼梯间标准层平面图
首先绘制轴网，然后绘制墙体，并插入门窗，再插入楼梯，最后绘制 折断线完成实例。具体操作步骤见视频1-1。
61、奢侈是舒适的，否则就不是奢侈 。—— CocoChanel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。—— 杰纳勒 尔·乔治 ·S·巴 顿
